V tomto článku sa ponoríme do sveta keramických stropov a ich výhod v modernej výstavbe. Zameriame sa nielen na ich konštrukciu a montáž, ale aj na praktické aspekty vytvorenia otvoru v stropnej konštrukcii a osadenia podkrovných schodov, čo je kľúčové pre efektívne využitie podkrovia.
Čo je keramický strop?
Keramický strop je stropná konštrukcia obsahujúca keramické prvky (vložky), ktorými sú jednoúčelové tehlové tvarovky. Zhotovuje sa z nosníkov, keramických vložiek a betónovej zálievky alebo sa montuje z keramických panelov vyrobených v panelárňach. Polomontované keramické stropy sú súčasťou komplexného systému na hrubú stavbu. Keramický trámikový strop tvoria keramické stropné vložky a keramobetónové stropné nosníky vystužené zváranou priestorovou výstužou. Keramický stropný nosník je zhotovený z keramických nosníkových tvaroviek, priestorovej priehradovej výstuže a betónu. Keramické (vypaľované) stropné vložky sú vyrobené z tehliarskych hlín. Po uložení stropných vložiek a oceľovej výstuže navrhnutej projektantom sa nosníky a vložky navzájom spájajú betónovou zálievkou v predpísanej hrúbke. Stropná konštrukcia Heluz Miako tvoria keramobetónové stropné nosníky vystužené zváranou priestorovou výstužou a keramické vložky. Keramický polomontovaný strop je zložený z keramických nosníkov s priestorovou výstužou KNPV a keramických stropných vložiek KSV TermoBRIK. Tento systém v bežných prípadoch nepotrebuje žiadnu ďalšiu výstuž.
Výhody a vlastnosti keramických stropov
Správne zhotoveným stropom získate spoľahlivú konštrukciu s dlhou životnosťou. Zhotoviť ju možno aj pri svojpomocnej práci, ak dodržíte predpísané technologické predpisy a postupy pre použitý stropný systém. Polomontovaný stropný systém v sebe zahŕňa oproti monolitickým stropným konštrukciám vyhotoveným z betónu viac výhod, ako je nižšia prácnosť priamo na stavbe, nižší objem mokrých procesov, rýchle zhotovenie a úspora na debnení.
Vďaka dobrej akumulačnej schopnosti a schopnosti prijímať vlhkosť sa v miestnostiach vytvára zdravá mikroklíma, dôležitá pre zabezpečenie zdravého a hygienicky neškodného prostredia. Ide o jednoduchú, rýchlu a rokmi overenú technológiu. Stropný systém ponúka možnosť skrátenia stropného nosníka v prípade, že potrebujeme nosník s inou ako štandardnou dĺžkou bez zníženia jeho nosnosti. Práve svojpomocná montáž bez použitia techniky je hlavnou prednosťou polomontovaných stropov. Keramické stropy sa najčastejšie používajú v bytovej a občianskej výstavbe. Sú variabilné a možno ich použiť aj na členité a nepravidelné pôdorysy so svetlou šírkou 8 m.
Celokeramický podhľad stropu vytvára vhodný podklad pod omietku. Strop vďaka výbornej akumulácii a schopnosti prijímať a uvoľňovať vlhkosť vytvára v miestnostiach zdravú mikroklímu. Výhodou je aj možnosť ručnej montáže nosníkov a vložiek. Tieto stropy sú veľmi variabilné a ich použitie je vhodné aj pri členitých a nepravidelných pôdorysoch miestností. S prídavnou výstužou ich možno navrhnúť pre konzoly balkónov a schodišťových podest, ako aj spojité nosníky. Stropné konštrukcie HELUZ Miako majú vysokú požiarnu odolnosť. Keramické panely HELUZ už nie je potrebné nadbetónovávať. Veľkou výhodou keramických panelov HELUZ je ľahká a rýchla pokládka a strop s okamžitou únosnosťou, čo skracuje dobu výstavby objektu. Je však dôležité poznamenať, že sa nehodia do stavieb, ktoré sú dynamicky namáhané.
Montáž keramického trámikového stropu: Krok za krokom
Montáž keramického stropu si vyžaduje dodržiavanie presných postupov. Pred samotnou montážou stropov si overte svetlý rozmer nosných stien (prievlakov). Tolerancia je plus-mínus 20 mm. Vždy je potrebné dodržať projektovú dokumentáciu a plán ukladania.
Príprava podkladu a ukladanie nosníkov

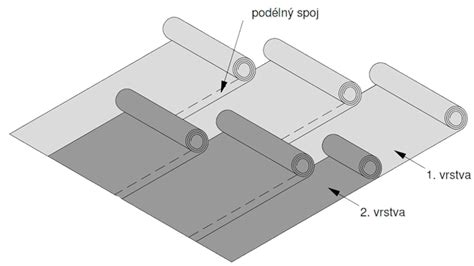

Na korunu obvodového a vnútorného nosného muriva z brúsených tehál sa položí ťažký asfaltový pás s hrúbkou 3 mm. Keramické stropné nosníky sa ukladajú na železobetónový veniec, prievlak, či murivo z brúsených alebo nebrúsených tehál. Pred uložením nosníkov sa na podklad umiestni asfaltový pás minimálnej hrúbky 3,5 mm. Podklad má byť vyrovnaný cementovou maltou (poterom) s minimálnou hrúbkou 10 mm, aspoň 2 dni vyzretou. Asfaltový pás sa kladie na šírku uloženia stropu plus šírku stužujúceho venca. Korunu muriva z nebrúsených tehál je potrebné vyrovnať maltou vždy. Asfaltový pás sa odporúča uložiť aj na horný povrch stropu v mieste budúcich stien a priečok.
Nosníky sa na murivo rozmiestnia podľa šírky stropných vložiek vkladaných na koncoch stropných nosníkov. Minimálne uloženie stropných nosníkov na nosnom murive je 125 mm, avšak v závislosti od dĺžky nosníka je minimálne uloženie 125 mm alebo 150 mm (pri nosníkoch dlhších ako 7 500 mm do dĺžky 8 250 mm). Vzájomná osová vzdialenosť nosníkov (rozstup) je určená dĺžkou použitej stropnej vložky, pričom medzera medzi hranou nosníka a hranou vložky môže byť najviac 5 mm. Stropné nosníky sa ukladajú na nosné murivo v osovej vzdialenosti 625 alebo 500 mm. Ak nie je v projektovej dokumentácii uvedené inak, stropné nosníky sa začínajú klásť od miesta, kde sa nachádza ďalší konštrukčný prvok (schodisko, komín a pod.). Ak začínajú pri nosnom murive prvé skraja stropné vložky, začína sa s montážou nosníkov z tejto strany. V ideálnom prípade sa odporúča klásť nosníky na murivo pomocou žeriava alebo hydraulickej ruky.

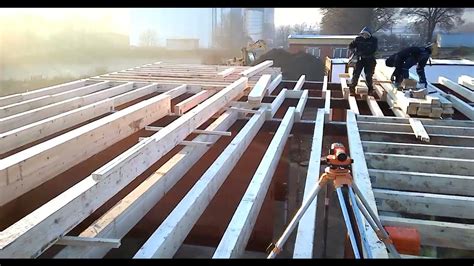

Podoprenie nosníkov a montážne stojky
Nosníky sa musia po rozmiestnení ihneď podoprieť pomocou vhodných líniových podpier a stojok. Ako líniové podpery je možné použiť prvky systémového debnenia alebo napríklad drevené trámy s minimálnym prierezom 100 × 100 mm. Vzájomná vzdialenosť líniových podpier a vzájomná vzdialenosť stojok je maximálne 1 500 mm.
Nosníky ihneď po uložení na nosné murivo symetricky podoprite vodorovnými montážnymi drevenými hranolmi s montážnymi stojkami tak, aby osová vzdialenosť medzi miestami podopretia bola každých 1 750 mm. Hranoly smerujú kolmo na nosníky a montážne podpery musia byť tzv. zavetrované (zaistené šikmými vzperami), podložené a zaklinované. Osová vzdialenosť medzi montážnymi stojkami v smere montážnych drevených hranolov nesmie prekročiť 1 500 mm.
| Dĺžka nosníka (mm) | Počet miest podopretia |
|---|---|
| 1 250 - 2 000 | 0 (nie je potrebné podoprieť) |
| 2 250 - 3 750 | 1 |
| 4 000 - 5 500 | 2 |
| 5 750 - 7 250 | 3 |
| 7 500 - 8 250 | 4 |
Pri ťažkých stropoch musia byť hranoly zdvojené. Stredy nosníkov navrhol statik zdvihnúť vzhľadom na okraje o 10 mm. Vďaka oceľovým podperám so závitovým doladením presnej výšky možno požiadavku statika splniť s presnosťou na milimetre. Pri montáži stropu treba každý nosník nadvihnúť v strede proti smeru zaťaženia, takže nosníky nebudú vodorovné, ale od každej steny smerom do stredu stropu pôjdu trochu „do kopca“. Po odstránení montážnych podpier sa strop vyrovná. Vzniknuté sily zachytí obvodový oceľobetónový veniec.

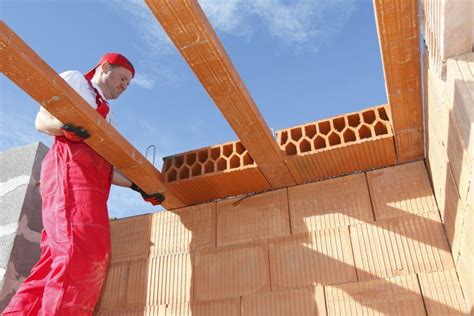

Ukladanie stropných vložiek a vystužovanie
Po uložení nosníkov v správnych osových vzdialenostiach sa vyplnia medzery medzi nosníkmi keramickými stropnými vložkami. Ukladajú sa nasucho na nosníky v ucelených radoch rovnobežných s nosným murivom, prípadne kolmo na nosníky. Maximálna medzera medzi hranou stropného nosníka a hranou stropnej vložky je 5 mm. Stropné vložky sa kladú na murivo s presahom 25 mm. Otvory vo vložkách je potrebné uzatvoriť proti zatekaniu betónu (napríklad polystyrénom). Vložky s doplnkovou výškou 80 mm sa používajú tam, kde je potrebné zvýšiť únosnosť stropnej konštrukcie, napríklad v miestach prestupov, výmen a skrytých prievlakov.

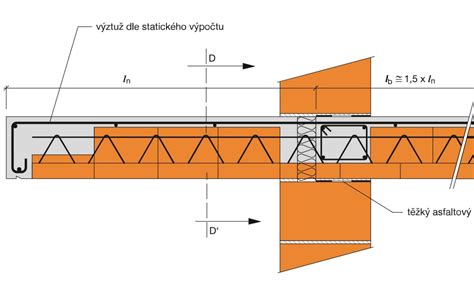

Po obvode stropnej konštrukcie sa z vonkajšej strany uložia vencovky tesne k sebe na zraz, za ne sa uloží tepelná izolácia s požadovanou hrúbkou. Následne sa v súlade s projektovou dokumentáciou zhotoví výstuž vencov a na celú plochu sa uloží sieť kari. Betón nad stropnou vložkou treba vystužiť zváranými sieťami Ø 5/150 × 150 mm z betonárskej ocele triedy B500A, ktoré treba stykať (ukladať a previazať) s presahom minimálne 300 mm v obidvoch smeroch a na krajoch ich treba uložiť ešte aspoň 200 mm za líce múru. Na celú plochu sa uloží na vopred pripravené dištančné podložky, ktoré zabezpečia minimálne krytie výstuže betónom. Po obvode musí sieť kari prečnievať minimálne 150 mm za líce muriva. V mieste prekrytia sietí musí byť presah 210 mm v obidvoch smeroch, pričom siete sa dotýkajú tak, aby sa v jednom bode prekrývali tri siete. Ešte treba uložiť do stropu a venca predpísanú výstuž (siete a prúty podľa projektu) a zhotoviť okrajové debnenie na stužujúci veniec. Z dôvodov lepšieho rozloženia zaťaženia a obmedzenia vzniku prasklín v betóne sa odporúča vložiť do spolupôsobiacej nadbetónovanej dosky zváranú sieť.
Betonáž a starostlivosť o betón
S betónovaním môžete začať po dokončení namontovania všetkých prvkov predpísaných projektom. Celý strop sa navlhčí a zaleje betónom triedy C20/25 tak, že nad hornou plochou stropných vložiek vznikne podľa typu konštrukcie 40, respektíve 60 mm vrstva betónu. Betón musí ešte dlho zrieť a niekoľko dní ho treba vlhčiť vodou. Stropná konštrukcia sa betónuje v pásoch, v smere nosníkov, tak, aby zaliali priestory pri stropných nosníkoch a aby nad keramickými vložkami vznikla celoplošná rovná vrstva betónu v predpísanej hrúbke. V prípade potreby prerušenia betónovania sa pracovná škára vytvorí medzi nosníkmi v strede keramickej stropnej vložky. Pracovná škára nesmie prechádzať nad nosníkom (tzv. betónovým rebrom).
Celkové plošné montážne zaťaženie stropu nesmie prekročiť 1,5 kN/m2 pred jeho tzv. zmonolitnením (konečným spevnením). Pri betónovaní je potrebné zabrániť hromadeniu betónu na jednom mieste. Keramické stropné vložky sa počas montážneho stavu nesmú zaťažovať ničím iným ako betónovou zálievkou. Po zhotovení stropnej konštrukcie je potrebné udržiavať betón v dostatočne vlhkom stave až do stvrdnutia. Podpery pod nosníkmi sa môžu odstrániť až po dosiahnutí zaručenej pevnosti betónu v tlaku.
Špecifické typy keramických stropov
Okrem základného princípu existujú aj špecifické systémy keramických stropov s vlastnými charakteristikami:
- Stropná konštrukcia Heluz Miako: Tvoria ju keramobetónové stropné nosníky vystužené zváranou priestorovou výstužou a keramické vložky. Celý strop sa zmonolitní dobetónovaním. Podľa rozpätia a zaťaženia stropnej konštrukcie sa navrhne vhodná výška nosníkov a keramických vložiek a tiež hrúbka nadbetónovanej vrstvy 40 alebo 60 mm. Výsledná hrúbka stropu sa pohybuje od 190 do 290 mm (po 20 mm). Stropné nosníky sa vyrábajú v dĺžkach od 1500 do 8250 mm (po 250 mm). Ich výška je 175 mm pre svetlé rozpätie miestností max. 6 metrov, pre miestnosti so svetlosťou väčšou ako 6 m do max. 8 m je výška nosníkov 230 mm. Stropné nosníky sa ukladajú na nosné murivo v osovej vzdialenosti 625 alebo 500 mm. Na podopreté stropné nosníky sa kladú na sucho keramické stropné vložky. Tie sa vyrábajú pre obe varianty osovej vzdialenosti nosníkov v jednotnej dĺžke 250 mm s výškou 150, 190 a 230 mm. Vložky s doplnkovou výškou 80 mm sa používajú tam, kde je potrebné zvýšiť únosnosť stropnej konštrukcie, napríklad v miestach prestupov, výmen a skrytých prievlakov. Pre vonkajšie obmurovanie stropnej konštrukcie sa používajú keramické vencovky HELUZ Supertherm, ktoré vytvárajú tehlový obvodový plášť železobetónových vencov a spolu s vloženým izolantom - polystyrénom s hrúbkou minimálne 100 mm zaisťujú požadovanú tepelnú izoláciu venca v celej hrúbke stropu. Výška vyrábaných vencoviek je 185, 225 a 265 mm. K dobetónovaniu stropu sa používa betón triedy C 16/20 dostatočne mäkkej konzistencie. Nosné rebrá spolu s doskou nad vložkami MIAKO aj železobetónový veniec sa betónujú súčasne.

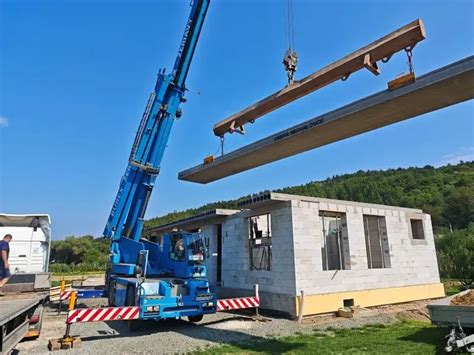

- Keramické panely HELUZ: Pri montovaní stropu z keramických panelov sa používajú hotové panely z betónu, betonárskej výstuže a keramických vložiek, ktorých povrch je upravený vrstvou betónu. Po strojovom uložení na stavbe sa styčné škáry medzi jednotlivými panelmi zalejú betónovou zmesou (panely sa nemusia podopierať ani ich povrch dobetónovať). Základné stropné panely majú šírku 1200 mm a dĺžku od 1,5 do 7,25 m v module po 250 mm. Doplnkové panely sa vyrábajú v šírkach 1000, 900, 700 a 600 mm. V ponuke nechýbajú ani atypické panely (napríklad úkosy), panely s prestupom (napríklad prielezy, komínové výmeny do 600 mm) a panely s vyčnievajúcou výstužou. Výška stropných panelov je 230 mm. Rovnaká je aj výška najčastejšie používaného stropu HELUZ MIAKO, v ktorom je možné previesť širšie prestupy. Keramické stropné panely sa ukladajú na cementovou maltou vyrovnané obvodové a nosné murivo alebo na železobetónový veniec. Staticky predpísaná dĺžka uloženia na murive je 115 mm, uloženie v priečnom smere je ľubovoľné. Keramické panely HELUZ už nie je potrebné nadbetónovávať. Z výroby sú opatrené vrstvou betónu o hrúbke 4 cm a na stavbe sa betónom zalejú iba styčné plochy medzi panelmi, prípadne stužujúci veniec. Styčné plochy medzi panelmi majú špeciálny tvar zámku, vďaka čomu sa znižuje riziko vzniku dilatačných škár. Ukladajú sa na murivo priamo z dopravných prostriedkov, čím sú odstránené problémy so skladovaním. Ich použitie je vhodné predovšetkým pri výstavbe bytových domov, keď je k dispozícii staveniskový žeriav.
Porovnanie keramického stropu s monolitickým
Často sa stretávame u zákazníkov-stavebníkov s tým, že si idú porovnať cenu keramického stropu a klasického debneného monolitického stropu a na základe toho sa rozhodnú, čo budú realizovať. Cenu keramického stropu zákazníkovi vypočítame v našej statickej kancelárii presne na základe nášho statického návrhu. Cenu monolitického stropu si zákazník dá naceniť stavebnej firme, ktorá by mala monolitický strop realizovať.
Otázka je: na základe čoho spočítajú cenu monolitického stropu, keď zákazník má len projekt v minimálnom rozsahu, to znamená na stavebné povolenie, v ktorom nie je napočítané množstvo výstuže. Zákazník dá do porovnania presnú cenu keramického stropu s odhadovanou cenou monolitického stropu. A keď mu takéto porovnanie ukáže, že monolitický strop je lacnejší, ide do neho. Ale podľa čoho mu v reále chlapi uložia výstuž do monolitického stropu? Dá si doriešiť statikovi výstuž do monolitického stropu? Tak to by bol ten lepší prípad. V tom reálnom prípade to doriešia chlapi na stavbe tak, ako vedia, respektíve nevedia, a ubezpečia Vás, že tak to robia vždy a nič sa zatiaľ nestalo. Ale že to tak robia vždy, ešte neznamená, že to robia správne.
Vytvorenie a prispôsobenie stropného otvoru pre podkrovné schody
Neviete, ako začať s osadzovaním podkrovných schodov? Zárukou pohodlného užívania podkrovných schodov je okrem správneho výberu aj starostlivá inštalácia. Aj keď sa u rôznych modelov môžu podrobnosti montáže líšiť, základná schéma zostáva rovnaká. Pokiaľ sa chystáte zaobstarať podkrovnými schodmi existujúci otvor, ktorý nebude potrebné upraviť, gratulujeme. Na vysvetlenie ale predpokladajme, že buď žiadny podkrovný otvor nemáte, alebo áno, ale nevhodnej veľkosti. Samozrejme záleží aj na stavebnom materiáli: inak budete postupovať v prípade, že máte stropnú konštrukciu z drevených trámov a inak, ak je zo železobetónu alebo kovu.

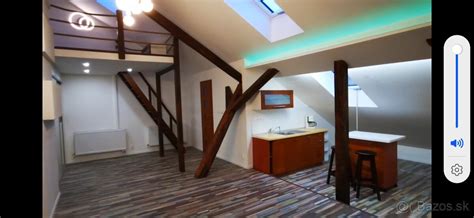

Výber vhodného umiestnenia
Pri určovaní vhodného umiestnenia otvoru najprv zvážte, kde ho približne chcete a či je pod vybranou lokáciou dostatok priestoru. Uistite sa, že cez zvolené miesto neprechádzajú elektrické káble či rozvody vody, kúrenia alebo plynu. Výhodou bude, pokiaľ už viete rozmery skrine podkrovných schodov. Určite si orientačnú polohu stredu a prevŕtajte ním menšiu skrutku. Pri pohľade z pôdy potom zhodnotíte, či je vybrané miesto vhodnou voľbou. Vhodnou voľbou je myslené umiestnenie, v ktorom bude potrebné pri vytváraní otvoru prerezávať čo najmenší počet stropných trámov, ale aj také, ktoré má nad sebou dostatok priestoru na vyliezanie. Aby nedošlo k prepadnutiu stropu, je potrebná opatrnosť pri rezaní trámov. Všeobecne by nemalo hroziť nebezpečenstvo pri rezaní až dvoch z nich, ak si ale žiada vaše umiestnenie viac zásahov do stropnej konštrukcie, je nutnosťou poradiť sa s odborníkom. Za každý prerušený trám by sme mali, na udržanie statiky, doplniť dvojnásobný počet.
Príprava stropnej konštrukcie
Keď si prenesiete zákres Vášho pôdneho otvoru na strop, priečne prepojte trámy, ktoré sa chystáte prerezať, so susednými pomocou drevenej dosky a riadne zoskrutkujte veľkými skrutkami. Umiestnite ich zhruba 40 až 50 cm od plánovaného otvoru, zaistia dočasnú stabilitu pri odrezávaní. Teraz si možno zvoliť, či ako prvý vytvoríte otvor do sadrokartónu (či iného stropného materiálu), alebo prerežete trámy. My budeme postupovať od trámov, a to tak, že si zakreslíme miesto rezu na dve hrúbky stropných trámov od otvoru. Do odrezaných koncov si predvŕtame diery pre dlhé skrutky a po každej strane osadíme dvojicu dosiek s rovnakou hrúbkou a výškou, ako sú trámy. Priskrutkujeme ich aj z vonkajšej strany minimálne dvoma skrutkami do každého cez susediace trámy. Tento typ postupu je vhodný, ak máte k dispozícii pomocníka.
Montáž podkrovných schodov
Klasický postup inštalácie
Rozbaľte svoje podkrovné schody, vyberte ovládací hák a ďalšie prípadné príslušenstvo a vyneste do podkrovných priestorov. U niektorých schodov je možné rebrík pred inštaláciou oddeliť, pokiaľ to tak pri Vašom modeli je, urobte tak pred osadzovaním. Na obe dve kratšie strany otvoru pripevnite zo spodnej strany dočasné laty, ktoré udržia schodovú skriňu pred ukotvením. Aby vytvorili dostatočnú oporu, musia presahovať hranu otvoru tak, aby podopierali skriňu, ale nebránili otváraniu veka.
Pred vŕtaním premerajte a porovnajte uhlopriečky, aby ste sa uistili, že nedošlo k skoseniu rámu. Skrutky skrutkujeme podľa návodu v konkrétnych miestach, vždy však medzi skriňu a trám vklineme vložky z drevených dosiek, cez ktoré vedieme skrutky. Teraz môžete odskrutkovať pomocné laty a v prípade, že ste odobrali rebrík, ho prirobiť naspäť podľa manuálu. Škáru medzi skriňou a stropnú konštrukciu utesníme pomocou montážnej peny, prípadne vložíme izolačnú lemovku. Zo spodnej pohľadovej strany nainštalujeme krycie lišty.

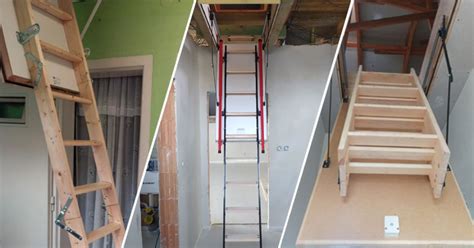

Inštalácia pomocou montážnych uholníkov
Dômyselnou vychytávkou posledných rokov sú montážne uholníky, vďaka ktorým je možné pomerne jednoducho osadiť podkrovné schody do stropnej konštrukcie aj svojpomocou. Po rozbalení a odložení príslušenstva preneste schody na pôdu, kde na každý z rohov priskrutkujete nárožník s otvorom na maticu. Do nej z vrchu naskrutkujete priloženú závitovú tyč. Perforované kovové profily nasadíte na tyč a zaistíte ďalšou maticou. Akonáhle budete mať pripravený každý z rohov, vložíte skriňu do otvoru a zavesíte na kovové profily, ktoré prepažia 90° uhol medzi trámami. Pomocou doťahovania a povoľovania matíc následne zarovnáte skriňu so stropnou konštrukciou, vkliníte drevené vložky a priskrutkujete skrutky. Po pripevnení skrine odskrutkujete oceľové profily, závitovú tyč a odskrutkujete matice.
Rektifikácia rebríka
Aj napriek tomu, že svoje podkrovné schody budete vyberať s ohľadom na svetlú výšku miestnosti, nad ktorou ich osadíte, v praxi je bežné, že rebrík nebude dokonale lícovať a budete ho musieť rektifikovať, čiže zakrátiť. Pri sťahovacích schodoch i niektorých modeloch skladacieho typu stačí jednoducho odskrutkovať a odobrať prebytočné segmenty. Teraz, keď máte osadenú schodovú skriňu, otvorte veko a rozložte rebrík. Spodnú časť podohnete a podložíte stolíkom alebo stoličkou. Zmeriate potrebnú dĺžku od konca lícujúcich horných sekcií k zemi. Z dôvodu možných nerovností podlahy overte, že na oboch stranách rebríka potrebujete rovnakú, prípadne odlišnú hodnotu. Dané rozmery potom preneste čo možno najpresnejšie na podloženú časť a zrežte v pravom uhle. Týmto sú Vaše podkrovné schody pripravené na užívanie a my Vám prajeme, aby ste s nimi boli čo najviac spokojní. Aj keď sme v tomto článku spomenuli všetky dôležité kroky, pamätajte, že pri konkrétnych modeloch sa môžu správne postupy v detailoch líšiť, preto vždy nasledujte daný montážny manuál. V našom rozsiahlom katalógu nájdete okrem samotných schodov a príslušenstva aj potrebné náradie, prípadne ochranné zábradlie nad stropný prielez či horné kryty na zvýšenie estetických, praktických a termoizolačných vlastností.
