Keramický strop je montovaný stropný systém z nosníkov a vložiek, ktorý sa priamo na stavbe zaleje betónom požadovanej triedy. Hlavnými prvkami stropného systému sú keramické predpäté stropné nosníky a keramické stropné vložky. Doplnkovým prvkom sú vencové tehly s tepelnoizolačnou vrstvou. Súčasťou stropného systému sú okrem prefabrikovaných prvkov ešte výstuž venca, spojovacia výstuž nad nosníkmi a výstuž dosky, ktoré sa zhotovujú na stavbe. Vystužený strop sa zaleje betónom predpísanej triedy.
Keramické stropy sú typy stropov, ktoré sa skladajú z keramických vložiek a železobetónových nosníkov. Jednou z hlavných výhod keramických stropov je ich jednoduchá a rýchla montáž. Keramické vložky sa ľahko ukladajú na nosníky, ktoré sa potom spevňujú zabetónovaním. Ďalšou výhodou keramických stropov je ich dobrá tepelnoizolačná a akustická vlastnosť. Keramické vložky majú vysokú tepelnú kapacitu, ktorá zabezpečuje stabilnú teplotu v miestnostiach. Zároveň pohlcujú zvuky a znižujú prenos hluku medzi podlažiami. Ďalšou výhodou keramických stropov je ich odolnosť voči požiarom. Keramika je nehorľavý materiál, ktorý má vysokú požiarnu odolnosť. Keramické stropy spĺňajú najprísnejšie normy pre požiarnu bezpečnosť a môžu vydržať vysoké teploty bez poškodenia. Ďalšou výhodou keramických stropov je ich estetická hodnota. Keramické vložky vytvárajú rovný a hladký podhľad, ktorý je ideálny pre omietku alebo iné povrchové úpravy.
Polomontované keramické stropy sú súčasťou komplexného systému na hrubú stavbu. Sú vhodné na použitie v bytovej a občianskej výstavbe, ale využitie nachádzajú aj v priemyselných a poľnohospodárskych budovách. Po doplnení výstuže sa dajú využiť aj ako spojité nosníky alebo na zhotovenie konzol, napríklad balkónov a schodiskových podest. Nehodia sa do stavieb, ktoré sú dynamicky namáhané.
Keramický stropný nosník je zhotovený z keramických nosníkových tvaroviek, priestorovej priehradovej výstuže a betónu. Keramické stropné nosníky sú vyrábané štandardne v dĺžkach od 1,25 do 8,25 m v module po 250 mm. Keramické (vypaľované) stropné vložky sú vyrobené z tehliarskych hlín. Po uložení stropných vložiek a oceľovej výstuže navrhnutej projektantom sa nosníky a vložky sa navzájom spájajú betónovou zálievkou v predpísanej hrúbke.
Keramické stropné nosníky sú vhodné do bežného aj vlhkého prostredia v uzavretých objektoch. Stropné nosníky ukladáme priamo na posledný rad tehál, nosné murivo musí byť rovné. Na murivo z brúsených tehál ich ukladáme priamo na ťažké asfaltové pásy položené na posledný rad tehál. Minimálna dĺžka uloženia nosníkov je 125 mm.
Pred samotnou montážou stropov sa odporúča overiť svetlý rozmer nosných stien (prievlakov). Tolerancia je ±20 mm. Vždy je potrebné dodržať projektovú dokumentáciu a plán ukladania.
Na korunu obvodového a vnútorného nosného muriva z brúsených tehál sa položí ťažký asfaltový pás s hrúbkou 3 mm. Asfaltový pás sa kladie na šírku uloženia stropu plus šírku stužujúceho venca. Korunu muriva z nebrúsených tehál je potrebné vyrovnať maltou vždy. Asfaltový pás sa odporúča uložiť aj na horný povrch stropu v mieste budúcich stien a priečok.
V ideálnom prípade sa odporúča klásť nosníky na murivo pomocou žeriava alebo hydraulickej ruky. Ak nie je v projektovej dokumentácii uvedené inak, stropné nosníky sa začínajú klásť od miesta, kde sa nachádza ďalší konštrukčný prvok (schodisko, komín a pod.). Ak začínajú pri nosnom murive prvé skraja stropné vložky, začína sa s montážou nosníkov z tejto strany.
Minimálne uloženie stropných nosníkov na nosnom murive je 125 mm. Osová vzdialenosť medzi jednotlivými stropnými nosníkmi sa vymedzí osadením krajných stropných vložiek, ktoré sa vkladajú na konci nosníkov. Stropné vložky sa kladú na murivo s presahom 25 mm.
Nosníky sa musia po rozmiestnení ihneď podoprieť pomocou vhodných líniových podpier a stojok. Ako líniové podpery je možné použiť prvky systémového debnenia alebo napríklad drevené trámy s minimálnym prierezom 100 × 100 mm. Vzájomná vzdialenosť líniových podpier a vzájomná vzdialenosť stojok je max. 1 500 mm.
Pri návrhu stropu je dôležité zohľadniť nielen statické požiadavky, ale aj dispozičné usporiadanie objektu. Rôznym usporiadaním nosníkov v kombinácii so stropnými vložkami Porotherm KSV 60 alebo 45, ako aj hrúbkou betónovej nadbetonávky 40 - 70 mm sa dá navrhovať únosnosť stropu Porotherm v širokom rozsahu. Výsledkom statického návrhu a riešenia konštrukčných detailov je výkres skladby stropu, ktorý by mal byť súčasťou každého projektu.
Rozpätia a rozmery keramických stropných nosníkov
Stropné nosníky sa vyrábajú v dĺžkach od 1500 do 8250 mm (po 250 mm). Ich výška je 175 mm pre svetlé rozpätie miestností max. 6 metrov, pre miestnosti so svetlosťou väčšou ako 6 m do max. 8 m je výška nosníkov 230 mm. Stropné nosníky sa ukladajú na nosné murivo v osovej vzdialenosti 625 alebo 500 mm. Minimálna dĺžka uloženia nosníkov na murive je 125 mm.
Keramické nosníky sú vyrábané vopred a majú pevnú dĺžku, ktorá sa pohybuje od 2 do 6 m. Keramické stropné nosníky sú vyrábané štandardne v dĺžkach od 1,25 do 8,25 m v module po 250 mm. Stropný systém ponúka možnosť skrátenia stropného nosníka v prípade, že potrebujeme nosník s inou ako štandardnou dĺžkou bez zníženia jeho nosnosti.
Obmedzená dĺžka stropných nosníkov je jednou z charakteristík keramických stropov. Napriek tomu, že sú vyrábané vopred a majú pevnú dĺžku, existuje možnosť ich skrátenia podľa potreby bez zníženia nosnosti.
Čím väčšiu miestnosť chcete zastrešiť, tým väčšie budú nároky na únosnosť stropu, na kvalitu materiálu, jeho mohutnosť a tiež cenu. Systémy najčastejšie používané v rodinných domoch obvykle zvládajú šírku miestnosti do 6 m, dnes však i viac.
Stropné konštrukcie HELUZ Miako majú vysokú požiarnu odolnosť. Celokeramický podhľad stropu vytvára vhodný podklad pod omietku. Strop vďaka výbornej akumulácii a schopnosti prijímať a uvoľňovať vlhkosť vytvára v miestnostiach zdravú mikroklímu. Výhodou je aj možnosť ručnej montáže nosníkov a vložiek. Tieto stropy sú veľmi variabilné a ich použitie je vhodné aj pri členitých a nepravidelných pôdorysoch miestností. S prídavnou výstužou je ich možno navrhnúť pre konzoly balkónov a schodišťových podest ako aj spojité nosníky.
Montáž a podopieranie keramických stropných nosníkov
Nosníky sa musia po rozmiestnení ihneď podoprieť pomocou vhodných líniových podpier a stojok. Vzdialenosť medzi podperami a medzi krajnou podperou a stenou má byť najviac 1,75 m. Vzdialenosť medzi stojkami jednej podpery musí byť taká, aby sa vodorovné prvky podpery neprehli ani sa neprekročila únosnosť alebo stabilita jednotlivých stojok pod váhou čerstvého betónu.
Stojky podpier nesmú byť opreté priamo o nespevnený terén, aby sa pri betonáži stropu nezaborili a nedošlo tak k neželanej deformácii, prípadne porušeniu nosníkov. V prípade, že pod stropom je nespevnený terén, musíme pod stojkami vytvoriť pevný podklad napr. drevené debnenie. Pri ťažkých stropoch musia byť hranoly zdvojené. Hranoly smerujú kolmo na nosníky. Montážne podpery musia byť tzv. zavetrované (teda zaistené šikmými vzperami), podložené a zaklinované. Osová vzdialenosť medzi montážnymi stojkami v smere montážnych drevených hranolov nesmie prekročiť 1 500 mm. Vzdialenosti montážnych podpier bol stanovený pri svetlej výške podlažia do 3 000 mm.
Ihned po uložení nosíky podoprite v predpísaných vzdialenostiach, každých 1 750 mm. Na 3,5 m dlhej stene teda bude stačiť podoprieť každý nosník v strede. Použijeme drevený hranol a dve oceľové podpery. Stredy nosníkov navrhol statik zdvihnúť vzhľadom na okrajom o 10 mm. Vďaka oceľovým podperám so závitovým doladením presnej výšky možno požiadavku statika splniť s presnosťou na milimetre. Keďže naša stena je úzka, vystačíme si s dvomi podperami. V prípade širokých stien s veľkým počtom nosníkov treba použiť hranol s rozmermi 150 × 200 mm (podľa veľkosti zaťaženia aj zdvojený) a podpery s najväčšou vzájomnou vzdialenosťou 1,5 m.
Nosníky môžu byť podopreté iba na koncoch, v žiadnom ďalšom bode by nemali byť podopreté. Ihneď po uložení musíme nosníky podoprieť vhodnými podperami.
Nosník od dĺžky 1 250 mm do dĺžky 2 000 mm nie je potrebné podoprieť. Každý nosník od dĺžky 2 250 mm do dĺžky 3 750 mm treba podoprieť v 1 mieste, nosník od dĺžky 4 000 mm do dĺžky 5 500 mm treba podoprieť na 2 miestach, nosníky od dĺžky 5 750 mm do dĺžky 7 250 mm treba podoprieť na 3 miestach a nosník od dĺžky 7 500 mm do dĺžky 8 250 mm treba podoprieť na 4 miestach.
Po odstránení montážnych podpier sa strop vyrovná. Vzniknuté sily zachytí obvodový oceľobetónový veniec.
Pri betónovaní je potrebné zabrániť hromadeniu betónu na jednom mieste. Keramické stropné vložky sa počas montážneho stavu nesmú zaťažovať ničím iným ako betónovou zálievkou. Po zhotovení stropnej konštrukcie je potrebné udržiavať betón v dostatočne vlhkom stave až do stvrdnutia. Podpery pod nosníkmi sa môžu odstrániť až po dosiahnutí zaručenej pevnosti betónu v tlaku.
Ukladanie keramických stropných vložiek
Po uložení nosníkov v správnych osových vzdialenostiach sa vyplnia medzery medzi nosníkmi keramickými stropnými vložkami. Ukladajú sa nasucho na nosníky v ucelených radoch rovnobežných s nosným murivom. Vložky by sa mali ukladať v jednotlivých radoch smerujúcich kolom na nosníky. Ale keďže náš strop je úzky len na 3 nosníky) a krátky, vložky sa ukladajú v radoch rovnobežných s nosníkmi.

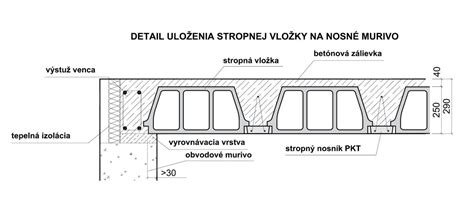

Pri rozkladaní nosníkov môže nastať prípad, že vzdialenosť nosníka od nosnej steny je menšia ako osová vzdialenosť. V takomto prípade sa stropná vložka uloží z jednej strany na nosník a z druhej strany na nosný múr. Ako vidno z fotografie, vložky na okraji stropu sa ukladajú na múr, v našom prípade z brúsených tehál s presahom aspoň 25 mm. Aj pod vložky je vhodné položiť dlhší úzky asfaltovaný pás v mieste styku s múrom.
Otvory vo vložkách je potrebné uzatvoriť proti zatekaniu betónu (napr. polystyrénom).
Stropné vložky sa kladú v jednotlivých radoch kolmo na pozdĺžnu os nosníkov od jednej steny k druhej. Maximálna medzera medzi hranou stropného nosníka a hranou stropnej vložky je 5 mm.
Keramické stropné vložky Porotherm sú určené len na použitie s predpätými nosníkmi Porotherm. Vzájomná vzdialenosť nosníkov má vplyv na únosnosť stropu. Výška a dĺžka stropných vložiek sú rovnaké.
Stropné vložky sa vyrábajú pre obe varianty osovej vzdialenosti nosníkov v jednotnej dĺžke 250 mm s výškou 150, 190 a 230 mm. Vložky s doplnkovou výškou 80 mm sa používajú tam, kde je potrebné zvýšiť únosnosť stropnej konštrukcie napr. v miestach prestupov, výmen a skrytých prievlakov.
Betonáž a finálne úpravy keramického stropu
Betón nad stropnou vložkou treba vystužiť zváranými sieťami Ø 5/150 × 150 mm z betonárskej ocele triedy B500A, ktoré treba stýkať (ukladať a previazať) s presahom minimálne 300 mm v obidvoch smeroch a na krajoch ich treba uložiť ešte aspoň 200 mm za líce múru. Ešte treba uložiť do stropu a venca predpísanú výstuž (siete a prúty podľa projektu) a zhotoviť okrajové debnenie na stužujúci veniec.
S betónovaním môžete začať po dokončení namontovaní všetkých prvkov predpísaných projektom. Celý strop sa navlhčí a zaleje betónom triedy C20/25 tak, že nad hornou plochou stropných vložiek vznikne podľa typu konštrukcie 40, resp. 60 mm vrstva betónu. Betón musí ešte dlho zrieť a niekoľko dní ho treba vlhčiť vodou.
Stropná konštrukcia sa betónuje v pásoch, v smere nosníkov. tak, aby zaliali priestory pri stropných nosníkoch a aby nad keramickými vložkami vznikla celoplošná rovná vrstva betónu v predpísanej hrúbke. V prípade potreby prerušenia betónovania sa pracovná škára vytvorí medzi nosníkmi v strede keramickej stropnej vložky. Pracovná škára nesmie prechádzať v nad nosníkom (tzv. betónovým rebrom).
Celkové plošné montážne zaťaženie stropu nesmie prekročiť 1,5 kN/m2 pred jeho tzv. zmonolitnením (konečným spevnením).
K dobetónovaniu stropu sa používa betón triedy C 16/20 dostatočne mäkkej konzistencie. Nosné rebrá spolu s doskou nad vložkami MIAKO aj železobetónový veniec sa betónujú súčasne. Z dôvodov lepšieho rozloženia zaťaženia a obmedzenia vzniku prasklín v betóne sa odporúča vložiť do spolupôsobiacej nadbetónovanej dosky zváranú sieť.
Keramické panely HELUZ už nie je potrebné nadbetónovávať. Z výroby sú opatrené vrstvou betónu o hŕ. 4 cm a na stavbe sa betónom zalejú iba styčné plochy medzi panelmi, prípadne stužujúci veniec. Styčné plochy medzi panelmi majú špeciálny tvar zámku, vďaka čomu sa znižuje riziko vzniku dilatačných škár.
Veľkou výhodou keramických panelov HELUZ je ľahká a rýchla pokládka a strop s okamžitou únosnosťou, čo skracuje dobu výstavby objektu. Panely sú väčšinou vyrábané na zákazku na konkrétnu stavbu. Ukladajú sa na murivo priamo z dopravných prostriedkov, čím sú odstránené problémy so skladovaním. Ich použitie je vhodné predovšetkým pri výstavbe bytových domov, keď je k dispozícii staveniskový žeriav.
Po zmonolitnení vzniká rebierkový strop.
