V súčasnom stavebníctve zohrávajú kľúčovú úlohu materiály a systémy, ktoré umožňujú rýchlu, efektívnu a zároveň kvalitnú výstavbu. Medzi ne nepochybne patria aj keramické stropy, ktoré predstavujú moderné a osvedčené riešenie pre rodinné domy, bytové komplexy aj priemyselné objekty. Keramický strop je neoddeliteľnou súčasťou murovaného domu, ktorý pri správnom zhotovení poskytuje spoľahlivú konštrukciu s dlhou životnosťou.
Oproti monolitickým betónovým konštrukciám prináša montovaný stropný systém viaceré výhody, ako je nižšia prácnosť priamo na stavbe, obmedzený objem mokrých procesov, rýchle zhotovenie a úspora na debnení. Vďaka dobrej akumulačnej schopnosti a schopnosti prijímať vlhkosť prispieva k zdravej mikroklíme v interiéri. Táto technológia je jednoduchá, rýchla a rokmi overená, s širokými možnosťami použitia pri výstavbe rodinných domov, obytných budov, rekreačných zariadení, garáží, dielní či poľnohospodárskych objektov.
Žiaden dom nemôže byť bez okien, dverí a stropu, a práve v oblasti stropných konštrukcií ponúkajú keramické systémy rad výhod. Správne zhotoveným stropom získate spoľahlivú konštrukciu s dlhou životnosťou. Mali by tvoriť kompaktný celok so stenami a spoločne by mali zabezpečiť tuhosť celej stavby. Strop okrem vlastnej váhy musí uniesť aj podlahy, ktoré sú na ňom položené, priečky, nábytok a osoby.
Zloženie a Vlastnosti Keramického Stropného Systému

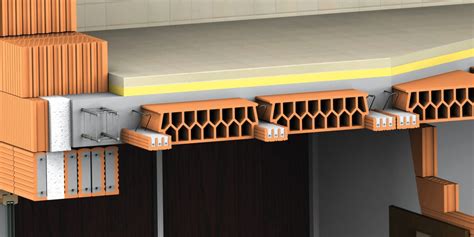

Stropný systém sa skladá z dvoch hlavných komponentov: keramických stropných nosníkov a stropných vložiek. Stropný systém ponúka možnosť skrátenia stropného nosníka v prípade, že potrebujeme nosník s inou ako štandardnou dĺžkou bez zníženia jeho nosnosti.
Keramické Stropné Nosníky
Keramický stropný nosník je konštruovaný z keramických nosníkových tvaroviek, priestorovej priehradovej výstuže a betónu. Štandardne sa vyrábajú v dĺžkach od 1,25 do 8,25 metra s modulom po 250 mm. V priereze majú nosníky Porotherm rozmery 120x65 mm. Nosníky sú na oboch koncoch opatrené strmeňmi, ktoré majú funkciu šmykovej výstuže. V prepravnej polohe sú ohnuté do roviny horného povrchu nosníka.
Keramické stropné nosníky sú pomerne ťažké, ale s partiou kamarátov či pomocníkov ich možno vykladať na múry aj ručne.
Stropné Vložky
Keramické (vypaľované) stropné vložky sú vyrobené z tehliarskych hlín a ukladajú sa nasucho na osadené a podopreté stropné nosníky. Po ich uložení spolu s oceľovou výstužou navrhnutou projektantom sa nosníky a vložky spájajú betónovou zálievkou v predpísanej hrúbke. Vložky obsahujú kvôli odľahčeniu dutiny s vnútornými rebrami. Keramické stropné vložky Porotherm sú určené len na použitie s predpätými nosníkmi Porotherm.
Proces Ukladania a Montáže Keramického Stropu
Pri montáži keramického stropu je kľúčové dodržiavať predpísané technologické postupy a projektovú dokumentáciu. Vždy by ste mali postupovať podľa projektu a predpisu výrobcu. Základom úspešnej realizácie je vypracovanie statického návrhu a kladačského výkresu. Kladačský výkres by mal byť súčasťou každého projektu.
Príprava Podkladu a Ukladanie Nosníkov
Keramické stropné nosníky sa ukladajú na železobetónový veniec, prievlak, či murivo z brúsených alebo nebrúsených tehál. Murivo sa zarovnáva cementovou maltou alebo betónovou mazaninou. Na takto zarovnané murivo sa pred uložením nosníkov položí ťažký asfaltový pás s hrúbkou minimálne 3,5 mm (pri obvodových stenách min. 4 mm). Podklad musí byť vyrovnaný cementovou maltou (poterom) s minimálnou hrúbkou 10 mm, ktorá zrela aspoň dva dni.
Minimálne uloženie nosníkov na nosnom murive závisí od ich dĺžky a pohybuje sa od 125 mm do 150 mm (pri nosníkoch dlhších ako 7 500 mm do dĺžky 8 250 mm). Vzájomná osová vzdialenosť nosníkov (rozstup) je určená dĺžkou použitej stropnej vložky, pričom medzera medzi hranou nosníka a vložky nesmie presiahnuť 5 mm.
Podoprenie Nosníkov Počas Montáže
Nosníky sa ihneď po uložení na nosné murivo symetricky podopierajú vodorovnými montážnymi drevenými hranolmi s montážnymi stojkami. Montážne podpery musia byť tzv. zavetrované (zaistené šikmými vzperami), podložené a zaklinované. Osová vzdialenosť medzi montážnymi stojkami v smere montážnych drevených hranolov nesmie prekročiť 1 500 mm. Nosníky do dĺžky 4 metrov je potrebné podoprieť hneď po uložení. Dlhé nosníky sa podopierajú už počas ukladania, aby sa predišlo ich poškodeniu nadmerným priehybom.
Potreba a počet podpier závisia od dĺžky nosníka:
- Nosníky od 1 250 mm do 2 000 mm nevyžadujú podoprenie.
- Nosníky od 2 250 mm do 3 750 mm sa podopierajú na jednom mieste.
- Nosníky s dĺžkou 4 000 mm až 5 500 mm sa podopierajú na dvoch miestach.
- Nosníky od 5 750 mm do 7 250 mm sa podopierajú na troch miestach.
- Nosníky od 7 500 mm do 8 250 mm sa podopierajú až na štyroch miestach.
Pri ťažkých stropoch musia byť hranoly zdvojené a smerovať kolmo na nosníky. Pre svetlú výšku podlažia do 3 000 mm sú vzdialenosti podpier stanovené v projekte.
Dôležité: Stredy nosníkov by mali byť pri montáži nadvihnuté o 10 mm smerom nahor oproti okrajom, aby sa kompenzoval priehyb po odstránení podpier. Pomocou podpier sa v strede rozpätia nosníkov vytvorí plynulé montážne prevýšenie o 1/300 rozpätia. Po odstránení montážnych podpier sa strop vyrovná a vzniknuté sily zachytí obvodový oceľobetónový veniec.
Ukladanie Stropných Vložiek
Po uložení nosníkov v správnych osových vzdialenostiach sa medzery medzi nimi vyplnia keramickými stropnými vložkami. Ukladajú sa nasucho na nosníky, v ucelených radoch rovnobežných s nosným murivom a v smere kolmom na ne. Pri okrajoch stropu sa vložky ukladajú na múr s presahom minimálne 25 mm. Maximálna medzera medzi hranou stropného nosníka a hranou stropnej vložky je 5 mm.
Pozor: Počas ukladania stropných vložiek a pri betónovaní je nevyhnutné pohybovať sa po drevených fošniach uložených na priehradovej výstuži nosníkov, aby nedošlo k zaťaženiu vložiek. Otvory vo vložkách je potrebné uzatvoriť proti zatekaniu betónu, napríklad polystyrénom. Celkové rovnomerné zaťaženie nezabetónovaných vložiek nesmie presiahnuť 1,5 kN/m², s výnimkou vložiek s výškou 80 mm, ktoré sa nesmú vôbec zaťažovať.
Výstuž a Betonáž Stropu
Pred betonážou sa do stropu a venca uloží predpísaná výstuž (siete a prúty podľa projektu) a zhotoví sa okrajové debnenie na stužujúci veniec. Betón nad stropnou vložkou sa vystuží zváranými sieťami z betonárskej ocele (napr. Ø 5/150 × 150 mm z triedy B500A). Tieto siete sa stýkajú s presahom minimálne 300 mm v oboch smeroch a na krajoch zasahujú aspoň 200 mm za líce múru. Na celú plochu sa uloží na vopred pripravené dištančné podložky, ktoré zabezpečia minimálne krytie výstuže betónom, sieť kari. Po obvode musí prečnievať min. 150 mm za líce muriva. Siete sa prekrývajú s presahom 210 mm v obidvoch smeroch.
Betonáž stropu prebieha súčasne so stužujúcim vencom. Po dokončení montáže všetkých prvkov predpísaných projektom je možné začať s betonážou. Pred betonážou, najmä v letných mesiacoch, je dôležité celý strop dôkladne polejať vodou. Stropná konštrukcia sa betónuje v pásoch v smere nosníkov tak, aby sa zaliali priestory pri stropných nosníkoch a nad keramickými vložkami vznikla celoplošná rovná vrstva betónu v predpísanej hrúbke (40 až 60 mm nad hornou plochou vložiek, v závislosti od typu konštrukcie).
Na betonáž sa použije betón pevnostnej triedy C 20/25 XC1 (alebo C16/20) s mäkkou konzistenciou S3 v súlade s platnou normou. Betón sa kladie rovnomerne v pruhoch v smere stropných nosníkov. Pri betonáži je potrebné zabrániť hromadeniu betónu na jednom mieste, aby sa predišlo poškodeniu nosníkov zvýšenou záťažou. Dôkladne sa zavibruje a povrch sa uhladí latou, prípadne vibrolatou. Výška nadbetonávky musí byť na celej ploche stropu konštantná.
V prípade prerušenia betonáže sa pracovná škára vytvorí medzi nosníkmi v strede keramickej stropnej vložky, nie nad nosníkom. Celkové plošné montážne zaťaženie stropu nesmie prekročiť 1,5 kN/m² pred jeho zmonolitnením.
Ako postaviť betónovú strechu: Podrobný návod | UltraTech #BaatGharKi
Stužujúci Veniec a Jeho Funkcia

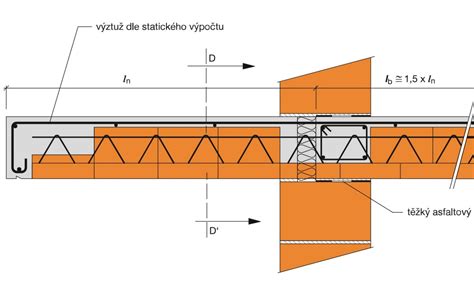

Nad obvodovými a vnútornými nosnými stenami sa zhotovujú stužujúce vence. Tieto vence, spolu s obvodovým oceľobetónovým vencom, zachytávajú sily vznikajúce po odstránení montážnych podpier a zabezpečujú celkovú stabilitu stropnej konštrukcie. Veniec musí bez prerušenia prebiehať cez všetky nosné steny vrátane vnútorných nosných, nielen cez zvislé obvodové steny. Výška venca je zhodná s výškou stropu.
Výstuž Vencov
Na koncoch (v krajných štvrtinách) a v strede nosníkov sú umiestnené strmene, ktoré slúžia ako šmyková a spriahajúca výstuž. V expedičnom stave sú strmene ohnuté k hornému povrchu nosníkov. Po uložení a podoprení nosníkov treba strmene nadvihnúť do sklonu 45° smerom k nosnej stene. Strmene by sme mali ohýbať iba raz. Do strmeňov na koncoch nosníkov sa vkladá spojovacia výstuž v tvare L, ktorá sa zviaže s výstužou venca.
Spojovacia výstuž musí zasahovať z venca nad nosníky na vzdialenosť 1/6 rozpätia, minimálne však 0,8 m od vnútorného líca nosnej steny. Rohože sa ukladajú zásadne na vhodné dištančné prvky, ktoré zabezpečia minimálne krytie výstuže betónom. Stužujúce rebro, ak je potrebné (napr. pri rozpätí nad 6 m), sa vystuží tyčami a strmeňmi. Pri vystužovaní stropu sa vystužia aj všetky detaily ako sú kotvenie schodiskového ramena, otvor v strope, komínová výmena apod. Veniec sa vystužuje podľa konštrukčných zásad pre vystužovanie železobetónových konštrukcií.

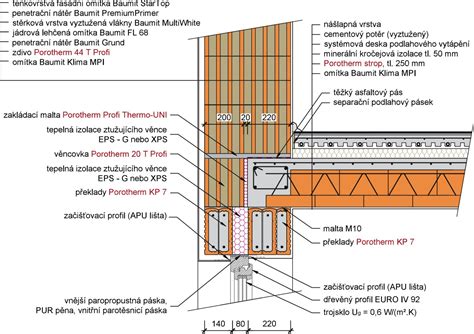

Vencové tehly sa murujú na vonkajšom okraji stropu, najlepšie po uložení stropných dielcov. Po ich vymurovaní sa z vnútornej strany prikladá tepelný izolant. Medzi izolant a prefabrikované prvky sa vloží výstuž stužujúceho venca. Odporúča sa asi každú tretiu vencovú tehlu zafixovať ohnutým drôtom pripevneným k výstuži venca. Pri betonáži treba zabezpečiť minimálne krytie výstuže v hrúbke 20 mm.
Betonáž Venca a Ošetrovanie Betónu
Betonáž stropu prebieha súčasne so stužujúcim vencom. Po dokončení montáže všetkých prvkov predpísaných projektom je možné začať s betonážou. Po zhotovení stropnej konštrukcie je nevyhnutné udržiavať betón v dostatočne vlhkom stave až do jeho stvrdnutia. V letnom období sa čerstvý betón pravidelne polieva a chráni pred prudkým vysychaním a tvorbou trhlín. Betón je potrebné ošetrovať, vlhčiť predovšetkým počas prvých siedmich dní, počas horúcich dní dlhšie.
Stavebná konštrukcia dosahuje svoju návrhovú únosnosť po uplynutí 28 dní od betonáže. Podpery pod nosníkmi sa môžu odstrániť až po dosiahnutí zaručenej pevnosti betónu v tlaku.
Špecifické Keramické Stropné Systémy
Stropný Systém Porotherm
Stropný systém Porotherm je moderný montovaný stropný systém, ktorý sa skladá z predpätých keramických stropných nosníkov (KPSN) a keramických stropných vložiek (KSV). Doplnkovým prvkom sú vencové tehly s tepelnoizolačnou vrstvou (VT). Tento systém sa priamo na stavbe zaleje betónom požadovanej triedy, čím vzniká monolitická a pevná stropná konštrukcia.
Hlavnými prvkami stropného systému sú keramické predpäté stropné nosníky (KPSN) vyrábané v dĺžkach od 1,75 m do 8 m, odstupňovaných po 250 mm pre rozpätia stropu od 1,50 m do 7,75 m. Tieto nosníky sú určené pre občianske a bytové stavby a sú vhodné aj do staticky menej náročných výrobných a skladovacích priestorov, kde nie je predpoklad výraznejšieho dynamického zaťaženia.
Montáž stropu Porotherm pripomína skladanie stavebnice z vopred pripravených prvkov. Proces montáže zahŕňa:
- Prípravu podkladu s ťažkými asfaltovanými pásmi (min. 4 mm).
- Ukladanie nosníkov podľa plánu kladenia s minimálnou úložnou dĺžkou 125 mm.
- Podoprenie nosníkov (do 4 m ihneď po uložení, dlhé nosníky už počas ukladania).
- Vytvorenie plynulého montážneho prevýšenia o 1/300 rozpätia.
- Ukladanie keramických stropných vložiek nasucho medzi nosníky.
- Stabilizáciu tehál proti vylomeniu vytvorením maltového alebo betónového klinu.
- Nadvihnutie strmeňov na koncoch a v strede nosníkov do sklonu 45°.
- Vloženie spojovacej výstuže do strmeňov na oboch koncoch nosníkov.
- Betonáž stropu súčasne so stužujúcim vencom, s hrúbkou betónovej dosky 40 až 70 mm.
- Ošetrovanie betónu pravidelným polievaním a ochranou pred teplom.
- Zrenie betónu po dobu 28 dní pre dosiahnutie návrhovej únosnosti.
Stropné Konštrukcie Heluz Miako a MIAKO
Okrem systému Porotherm existujú aj ďalšie populárne keramické stropné systémy, ako sú Heluz Miako a MIAKO. Tieto systémy sú rovnako polomontované a skladajú sa z keramobetónových stropných nosníkov vystužených zváranou priestorovou výstužou a keramických vložiek. Celý strop sa zmonolitní dobetónovaním.
Stropný Systém Heluz Miako
Stropná konštrukcia Heluz Miako je tvorená keramobetónovými stropnými nosníkmi a keramickými vložkami. Podľa rozpätia a zaťaženia stropnej konštrukcie sa navrhne vhodná výška nosníkov a keramických vložiek a tiež hrúbka nadbetónovanej vrstvy, ktorá sa pohybuje od 40 do 60 mm. Výsledná hrúbka stropu sa pohybuje od 190 do 290 mm.
Stropné nosníky sa vyrábajú v dĺžkach od 1500 do 8250 mm (po 250 mm). Ich výška je 175 mm pre svetlé rozpätie miestností do 6 metrov, pre miestnosti so svetlosťou väčšou ako 6 m do maximálne 8 m je výška nosníkov 230 mm. Nosníky sa ukladajú na nosné murivo v osovej vzdialenosti 625 alebo 500 mm s minimálnou dĺžkou uloženia na murive 125 mm.
Na podopreté stropné nosníky sa kladú nasucho keramické stropné vložky. Tie sa vyrábajú pre obe varianty osovej vzdialenosti nosníkov v jednotnej dĺžke 250 mm s výškou 150, 190 a 230 mm. Vložky s doplnkovou výškou 80 mm sa používajú na zvýšenie únosnosti stropnej konštrukcie, napr. v miestach prestupov, výmen a skrytých prievlakov. Pre vonkajšie obmurovanie stropnej konštrukcie sa používajú keramické vencovky HELUZ Supertherm, ktoré spolu s vloženým izolantom (polystyrénom s hrúbkou min. 100 mm) zabezpečujú tepelnú izoláciu venca. K dobetónovaniu stropu sa používa betón triedy C 16/20. Nosné rebrá spolu s doskou nad vložkami MIAKO aj železobetónový veniec sa betónujú súčasne. Pre lepšie rozloženie zaťaženia a obmedzenie vzniku prasklín sa odporúča vložiť do nadbetónovanej dosky zváranú sieť.
Stropné konštrukcie HELUZ Miako majú vysokú požiarnu odolnosť a vďaka keramickému podhľadu vytvárajú vhodný podklad pod omietku. Výborná akumulácia a schopnosť prijímať a uvoľňovať vlhkosť vytvárajú v miestnostiach zdravú mikroklímu. Výhodou je aj možnosť ručnej montáže nosníkov a vložiek. Tieto stropy sú veľmi variabilné a ich použitie je vhodné aj pri členitých a nepravidelných pôdorysoch miestností. S prídavnou výstužou je ich možno navrhnúť pre konzoly balkónov a schodišťových podest ako aj spojité nosníky.
Stropná Konštrukcia Heluz MIAKO
Stropná konštrukcia MIAKO je tvorená keramickými stropnými vložkami MIAKO a keramicko-betónovými stropnými nosníkmi, ktoré sú vystužené zváranou priestorovou výstužou. Tieto konštrukcie sú vhodné pre obytné, občianske, priemyselné a poľnohospodárske objekty, najmä pri členitých a nepravidelných pôdorysoch.
Stropné nosníky sa vyrábajú v dĺžkach od 1 500 do 8 250 mm (po 250 mm). Výška nosníka je 175 mm pre svetlé rozpätie do 6 metrov a 230 mm pre rozpätie od 6,25 do maximálne 8 metrov. Nosníky tvorí tvarovka s prierezom U s betónom triedy C25/30 a priestorovou oceľovou zváranou priehradovinou. Stropné vložky MIAKO majú jednotnú dĺžku 250 mm a vyrábajú sa vo výškach 150, 190 a 230 mm, s doplnkovou výškou 80 mm pre zvýšenie únosnosti. Stropné vložky sa vyrábajú pre osovú vzdialenosť nosníkov 500 a 625 mm. Výška stropnej konštrukcie sa dá stupňovať po 20 mm (od 190 do 290 mm).
Obvodové stužujúce vence sa realizujú v úrovni stropnej konštrukcie a na ich vonkajšie obmurovanie sa používajú keramické vencové tehly spolu s tepelným izolantom pre zabezpečenie tepelnej izolácie venca.
Keramické Panely Heluz
Základné stropné panely majú šírku 1200 mm a dĺžku od 1,5 do 7,25 m v module po 250 mm. Doplnkové panely sa vyrábajú v šírkach 1000, 900, 700 a 600 mm. V ponuke nechýbajú ani atypické panely (napr. úkosy), panely s prestupom (napr. prielezy, komínové výmeny do 600 mm) a panely s vyčnievajúcou výstužou. Výška stropných panelov je 230 mm. Keramické stropné panely sa ukladajú na cementovou maltou vyrovnané obvodové a nosné murivo alebo na železobetónový veniec. Staticky predpísaná dĺžka uloženia na murive je 115 mm, uloženie v priečnom smere je ľubovoľné.
Keramické panely HELUZ už nie je potrebné nadbetónovávať. Z výroby sú opatrené vrstvou betónu o hrúbke 4 cm a na stavbe sa betónom zalejú iba styčné plochy medzi panelmi, prípadne stužujúci veniec. Styčné plochy medzi panelmi majú špeciálny tvar zámku, vďaka čomu sa znižuje riziko vzniku dilatačných škár. Veľkou výhodou keramických panelov HELUZ je ľahká a rýchla pokládka a strop s okamžitou únosnosťou, čo skracuje dobu výstavby objektu. Panely sú väčšinou vyrábané na zákazku na konkrétnu stavbu. Ukladajú sa na murivo priamo z dopravných prostriedkov, čím sú odstránené problémy so skladovaním. Ich použitie je vhodné predovšetkým pri výstavbe bytových domov, keď je k dispozícii staveniskový žeriav.
Keramické Preklady: Nosné Prvky pre Otvory
Súčasťou každého murovaného domu sú aj prvky pre vodorovné nosné konštrukcie, ako sú preklady. Keramické preklady Porotherm KP 7 predstavujú inovatívne riešenie, ktoré je nosné a zaťažiteľné hneď po zabudovaní, bez potreby dodatočného montážneho podoprenia. Kompletný preklad nad otvorom sa zhotoví vyskladaním z potrebného počtu prefabrikátov, pričom ich počet závisí od hrúbky steny a predpokladaného zaťaženia. Preklady Porotherm KP 7 majú univerzálne použitie v murovaných stenách pre otvory s rozpätím od 0,75 do 3,00 metra. Ich výhodou je jednoduchá manipulácia a možnosť presného prispôsobenia konkrétnym rozmerom stavby.
Okrem štandardných prekladov existujú aj špecializované varianty, ako sú roletové a žalúziové preklady Porotherm KP Vario. Tieto slúžia ako nosné prvky nad okennými a dvernými otvormi v murovaných obvodových stenách a zároveň umožňujú integrovať vonkajšie rolety alebo žalúzie. Skladajú sa z dvoch hlavných častí: vnútorného nosného dielu, ktorý je tvorený železobetónovým prekladom s keramickým povrchom, a vonkajšieho tepelnoizolačného dielu. Do vonkajšieho dielu sa následne osadzuje roletová alebo žalúziová schránka, čím sa zabezpečuje estetické a funkčné riešenie.
Existujú aj keramické predpäté preklady Porotherm KPP 12, ktoré samy o sebe nie sú nosné. Kompletný, tzv. spriahnutý preklad vznikne až po vymurovaní alebo vybetónovaní tzv. tlačenej zóny nad prekladom. Tieto preklady sú univerzálne použiteľné v murovaných stenách pre otvory s rozpätím od 0,50 do 2,75 metra a sú obzvlášť vhodné na zhotovenie prekladov vo vnútorných nosných a nenosných stenách.
Je dôležité poznamenať, že preklady sa môžu skracovať pílením pomocou vhodného náradia, nie však sekaním, aby sa zachovala ich štrukturálna integrita a nosnosť.
Statické Posúdenie a Bezpečnosť Stropných Konštrukcií
Statické posúdenie stropných konštrukcií je kľúčové pre zabezpečenie ich bezpečnosti a spoľahlivosti. Každý výrobca poskytuje tabuľky statických únosností stropov, ktoré vychádzajú z požadovanej dĺžky svetlého rozpätia a charakteristiky stropnej konštrukcie po zmonolitnení. V týchto tabuľkách sa uvádza hodnota rovnomerného zaťaženia (bez vlastnej tiaže konštrukcie), ktorou môže byť strop zaťažený. Pri návrhu sa vychádza z predpokladu stáleho zaťaženia g = 1,5 kN/m² a úžitkového zaťaženia q = 1,5 kN/m², čo predstavuje celkové zaťaženie 3,0 kN/m².
V prípade potreby sa v návrhových tabuľkách objavuje aj riadok s hodnotami platnými pri zdvojení nosníkov v konštrukcii, kedy sa odporúča zvoliť vyššiu hrúbku stropnej dosky. Maximálne dovolené hodnoty rovnomerného zaťaženia sa odvádzajú z ohybového momentu únosnosti alebo z maximálneho dovoleného medzného pretvorenia. Princíp týchto stropov umožňuje vytvorenie železobetónových skrytých alebo viditeľných prievlakov, prípadne oceľových prievlakov spriahnutých so stropnou konštrukciou. Pri použití oceľových prievlakov sa odporúča privariť na ne tŕne zasahujúce do nadbetonávky alebo realizovať návrh prievlaku ako oceľobetónového nosníka. V prípade použitia prievlakov je potrebné posúdiť murivo na sústredené zaťaženie.
Dôležité je, aby vybraná konštrukcia stropu spĺňala počas životnosti požiadavky na stabilitu stavby, mechanickú odolnosť, požiarnu bezpečnosť a v neposlednom rade požiadavky na hygienu a ochranu zdravia.
