Komplexný sprievodca keramickými predpätými prekladmi a stropným systémom Porotherm

Kompletný tehlový stavebný systém to nie sú len tehly. Žiaden dom nemôže byť bez okien, dverí a stropu. V tejto produktovej skupine nájdete prvky pre vodorovné nosné konštrukcie ako sú preklady a stropný systém. Keramické preklady Porotherm sú tzv. prefabrikátmi. Znamená to že výrobok, v tomto prípade preklad, je certifikovaný a pravidelne testovaný výrobok s garantovanými technickými parametrami od výrobcu. Pri správnej montáži poskytuje záruku, že konštrukcia s použitím prekladu bude plniť svoju funkciu.

Keramické preklady Porotherm KP 23,8: Nosné riešenie s vysokou kompatibilitou

Preklady POROTHERM KP 23,8 sú prefabrikáty betónované do špeciálnych keramických tvaroviek, ktoré vytvárajú priestor pre súvislý betónový prierez vystužený betonárskou výstužou. Číslo v názve ounačuje výšku prekladu v cm. Preklady sú samostatne nosné ihneď po zabudovaní. Ich výška je zhodná s výškou tehál POROTHERM P+D.

Kompletný preklad nad otvorom sa zhotoví vyskladaním z potrebného počtu prefabrikátov v závislosti od hrúbky steny. Veľkou prednosťou prekladov KP 23,8 je to, že sa v rámci naho dá jednoducho a bezproblémovo vyriešiť tepelná izolácia prekladu v celej výške. Preto sú vhodné najmä na preklenutie otvorov v obvodových stenách. Ak sú v obvodovej stene navrhnuté výšky parapetov a okenných otvorov v celých násobkoch výšky tehál, preklady KP 23,8 sa dajú použiť bez potreby rezania tehál na vyrovnanie výšok.

Výhody prekladov POROTHERM KP 23,8

• dĺžkový modul kompatibilný s tehlami POROTHERM
• preklad má rovnakú výšku ako tehly POROTHERM P+D
• preklad je nosný ihneď po zabudovaní
• nie je potrebné montážne podopretie
• jednoduché a časovo úsporné použitie
• jednoduché zabudovanie tepelnej izolácie
• ideálny podklad pod omietku

Technické parametre prekladov POROTHERM KP 23,8

Preklady POROTHERM KP 23,8 sú vyrábané z kvalitných materiálov a s presnými rozmermi, aby zabezpečili optimálnu funkčnosť a dlhú životnosť.

Minimálna dĺžka uloženia prekladov POROTHERM KP 23,8

Správne uloženie prekladu je kľúčové pre jeho stabilitu a únosnosť. Minimálna dĺžka uloženia sa líši v závislosti od celkovej dĺžky prekladu.

Keramické preklady Porotherm KP 7: Univerzálne a nosné

Keramické preklady Porotherm KP 7 sú nosné (zaťažiteľné) hneď po zabudovaní, bez potreby montážneho podoprenia. Kompletný preklad nad otvorom sa zhotoví vyskladaním z potrebného počtu prefabrikátov v závislosti od hrúbky steny, resp. od zaťaženia. Preklady Porotherm KP 7 majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,75 až 3,00 m.

Sú to keramické nosné preklady s prierezovými rozmermi 70 x 238 mm. Keramické preklady Porotherm KP 7 sa používajú ako nosné prvky pre vytvorenie kompletných prekladov nad okennými a dvernými otvormi v murovaných stenách. Sú vhodné najmä pre použitie v obvodových stenách. Veľkou výhodou prekladov je, že ich výška je zhodná s výškou tehál. Ak sú, hlavné konštrukčné výšky, ako výšky parapetov a výšky okenných otvorov, navrhnuté ako násobky 250 mm, preklady Porotherm KP 7 zapadajú do výškového modulového rastra obvodového muriva.

Počet prekladov nad jedným otvorom závisí od hrúbky steny a zaťaženia prekladov. Medzi jednotlivými prekladmi sa nájde miesto aj pre tepelnú izoláciu prekladu. Preklady predstavujú organickú súčasť tehlového stavebného systému Porotherm. Preklady Porotherm KP7 sú samostatne nosné ihneď po vybudovaní. Ich výška je zhodná s výškou tehál Porotherm. Vyrábajú sa v dĺžkach od 1,00 m do 3,25 m odstupňovaných po 0,25 m pre rozpony 0,75 až 2,75 m. Preklad má v reze rozmery 70 x 238 mm.

Preklady Porotherm sa ukladajú na výšku (t.j. na svoju kratšiu stranu) do lôžka z cementovej malty zásadne na celé tehly. Preklady KP 7 netreba počas montáže podopierať. Nosný preklad Porotherm je vhodný najmä na preklenutie otvorov obvodových stien. Ide o keramické preklady, nosné bez ďalších doplnkových prvkov zhotovených na stavbe, vhodné najmä na preklenutie otvorov s veľkým rozpätím.

Keramické predpäté preklady Porotherm KPP 10 a KPP 12: Spriahnuté riešenia

Samotné keramické predpäté preklady Porotherm KPP 12 nie sú nosné. Kompletný, tzv. spriahnutý preklad vznikne z potrebného počtu predpätých prekladov po vymurovaní alebo vybetónovaní tzv. tlačenej zóny nad prekladom. Preklady Porotherm KPP 12 majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,50 až 2,75 m. Sú vhodné predovšetkým na zhotovenie prekladov vo vnútorných nosných a nenosných stenách. Preklady sa môžu skracovať pílením pomocou vhodného náradia, nie však sekaním.

Keramické predpäté preklady Porotherm KPP 12 sa vyrábajú v dĺžkach od 1,00 m do 3,00 m odstupňovaných po 250 mm pre rozpätia otvorov 0,75 až 2,75 m. Samotný preklad nie je nosný (zaťažiteľný). Kompletný preklad s patričnou únosnosťou, tzv. spriahnutý preklad, vzniká po nadmurovaní alebo nadbetónovaní tlačenej oblasti. Predpäté preklady Porotherm KPP 12 tvoria ťahanú oblasť prierezu spriahnutého prekladu.

Preklady Porotherm sa ukladajú do lôžka z cementovej malty zásadne na celé tehly. Pred murovaním alebo betónovaním tlakovej zóny treba preklady podoprieť a to na maximálny rozpon 1,00 m. Preklady sa môžu skracovať pílením pomocou vhodného náradia, nie však sekaním.

Keramické preklady Porotherm KPP 10 sú prefabrikáty z predpätého betónu zhotovené do keramických tvaroviek. Číslo v názve označuje šírku prekladu v cm. Samotné preklady nie sú nosné. Nosný prvok, tzv. spriahnutý preklad, vznikne z potrebného počtu prekladov Porotherm KPP 10 až po zhotovení murovanej alebo betónovej tlačenej zóny nad prekladom. Predpäté preklady Porotherm KPP 10 tvoria ťahanú oblasť prierezu spriahnutého prekladu. Preklady Porotherm KPP 10 majú univerzálne použitie v murovaných stenách pre otvory okien a dverí s rozpätím 0,75 až 3,00 m.

Roletové a žalúziové preklady Porotherm KP Vario

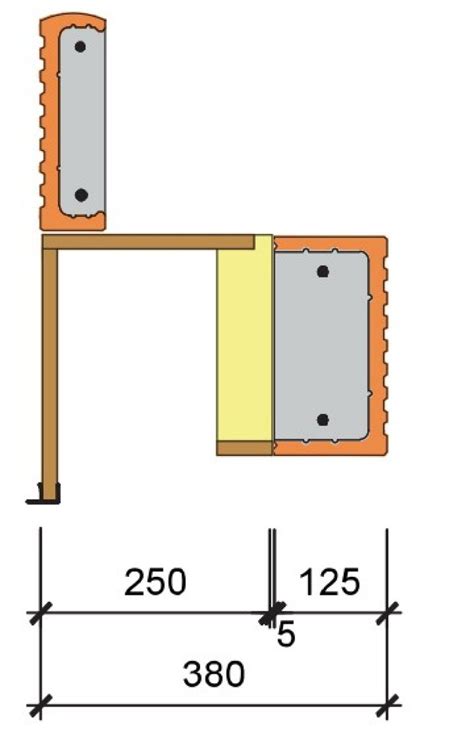

Roletové a žalúziové preklady Porotherm KP Vario sa používajú ako nosné prvky nad okennými a dvernými otvormi v murovaných obvodových stenách s možnosťou zabudovania vonkajších roliet alebo žalúzií. Skladajú sa z dvoch dielov - z vnútorného nosného dielu, čo je železobetónový preklad s keramickým povrchom a z vonkajšieho tepelnoizolačného dielu, do ktorého sa osadzuje roletová alebo žalúziová schránka. Roletový preklad Vario je špeciálny druh prekladu umožňujúci schovať schránku navíjacej rolety alebo žalúzií do nadpražia. Spôsob zhotovenia kompletného roletového prekladu RONO závisí predovšetkým od hrúbky steny, v ktorej sa preklad vytvára.

Výstavba rodinných domov, či už ide o požiadavku pre nízkoenergetickú úroveň, alebo o stavbu domu s nulovou spotrebou energie, sa nezaobíde bez vonkajšieho tienenia. Preklady Porotherm KP Vario UNI sa skladajú z vnútorného nosného dielu, čo je železobetónový preklad s keramickým povrchom a z vonkajšej schránky, do ktorej sa osadzuje navíjací mechanizmus rolety alebo žalúzie. Preklady Porotherm KP Vario do dĺžky 1750 mm sú nosné bez ďalších spolupôsobiacich prvkov zhotovených na stavbe. Preklady Porotherm KP Vario dĺžky 2 000 mm a dlhšie sú navrhnuté ako preklady spriahnuté. Spriahnutie (spolupôsobenie) so stužujúcim vencom v rovine stropnej konštrukcie je zabezpečené zváranou priestorovou výstužou, ktorá vyčnieva z prefabrikovaného ŽB prekladu.

Výroba a vlastnosti keramických prekladov Porotherm

Keramické preklady pre okná a dvere sú vyplnené tvarovky a sú súčasťou tehlového systému portfólia Porotherm. Tak ako tehly aj tvarovky pre preklady sú vyrobené z prírodného materiálu - hliny. Celá produktová rada Porotherm vzniká vypaľovaním v tehliarskej peci, kde sa teplota pohybuje okolo 900° C. Vďaka výpalu tehliarske výrobky získavajú svoj nezameniteľný charakter a mnohé výhody oproti ostatným murovacím materiálom, ktoré sa vyrábajú mokrou technológiou.

Tehly a tvarovky pre preklady vychádzajú z pece v absolútne suchom stave bez akejkoľvek výrobnej vlhkosti. Počas výpalu prebehnú v materiáli nevratné fyzikálno-chemické zmeny a tehla, rovnako ako preklady, nadobúdajú tvarovú a rozmerovú stabilitu. Objemové zmeny pálených stavebných materiálov v dôsledku vysychania alebo navlhnutia sú prakticky nulové. U tehlového muriva a prekladov je riziko vzniku trhlín znížené na minimum, preto je veľmi dobrým podkladom pod omietky.

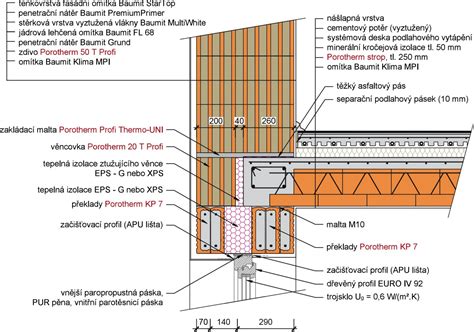

Keramické preklady nadobúdajú úplnú únosnosť až po osadení do cementovej malty. V obvodovom murive sa preklady kombinujú s tepelnou izoláciou, čím sa odstránia tepelné mosty. Preklad sa má správne osadiť na maltové lôžko. Pri osadení prekladov okien a dverí do obvodového muriva, je dôležité dodržať statický návrh, ktorý určí počet prekladov na stavbe. Kompletný preklad nad otvorom sa zhotoví vyskladaním z potrebného počtu prefabrikátov, v závislosti od hrúbky steny. Pri obvodovom murive bežne osadzujeme jeden nosný preklad z exteriérovej strany a zvyšné nosné preklady z interiéru. Zvyšok priestoru sa vyplní tepelnou izoláciou. Hrúbka ložnej škáry správne zabudovaného prekladu má byť rovnaká ako hrúbka muriva.

Porotherm stropný systém: Integrované riešenie pre vodorovné konštrukcie

Strop Porotherm je montovaný stropný systém z nosníkov a vložiek, ktorý sa priamo na stavbe zaleje betónom požadovanej triedy. Hlavnými prvkami stropného systému sú keramické predpäté stropné nosníky (KPSN) a keramické stropné vložky (KSV). Doplnkovým prvkom sú vencové tehly s tepelnoizolačnou vrstvou (VT). Stropný systém Porotherm je určený na zhotovenie stropov s rozpätím 1,5 až 7,75 m a je určený pre prevažne statické zaťaženie.

Po zmonolitnení vzniká rebierkový strop. Keramické predpäté nosníky Porotherm sú nosnými prvkami stropného systému. V priereze majú rozmery 120x65 mm. Nosníky sú na oboch koncoch opatrené strmeňmi, ktoré majú funkciu šmykovej výstuže. V prepravnej polohe sú ohnuté do roviny horného povrchu nosníka. Keramické stropné vložky Porotherm sú určené len na použitie s predpätými nosníkmi Porotherm. Vzájomná vzdialenosť nosníkov má vplyv na únosnosť stropu. Výška a dĺžka stropných vložiek sú rovnaké.

Ďalšie časti keramického stropu Porotherm sa zhotovujú priamo na stavbe. Výška venca je zhodná s výškou stropu. Veniec sa vystužuje podľa konštrukčných zásad pre vystužovanie železobetónových konštrukcií. Spojovacia výstuž sa vkladá do nadvihnutých strmeňov na oba konce nosníkov. Spojovacia výstuž presahuje za vnútorný lícového muriva na dĺžku 1/6 rozpätia, minimálne však 0,8 m.

Betón je jednou z najdôležitejších častí kompletnej stropnej konštrukcie. Strop sa betónuje zároveň s vencami. Používa sa betón triedy C20/25. Konštrukčná výška stropu je potom 210 - 240 mm. Pri návrhu stropu je dôležité zohľadniť nielen statické požiadavky, ale aj dispozičné usporiadanie objektu. Rôznym usporiadaním nosníkov v kombinácii so stropnými vložkami Porotherm KSV 60 alebo 45, ako aj hrúbkou betónovej nadbetonávky 40 - 70 mm sa dá navrhovať únosnosť stropu Porotherm v širokom rozsahu. Výsledkom statického návrhu a riešenia konštrukčných detailov je výkres skladby stropu, ktorý by mal byť súčasťou každého projektu.
