Kanalizačné systémy a výtlačné potrubie: Komplexný sprievodca plánovaním, inštaláciou a údržbou

Kanalizačný systém je neoddeliteľnou súčasťou každého objektu, zabezpečujúci efektívny odvod odpadových vôd. Jeho správne navrhnutie, inštalácia a údržba sú kľúčové pre funkčnosť, hygienu a minimalizáciu budúcich problémov. Táto príručka poskytuje podrobný prehľad kľúčových aspektov týkajúcich sa kanalizačných systémov, vrátane interných rozvodov, externých prípojok, materiálov, regulácií a špecifík výtlačného potrubia.

Domová kanalizácia: Vertikálne a horizontálne rozvody

Odtokové potrubie, resp. odtoky realizované v toaletách, kúpeľniach alebo pre drezy, umývačky riadu a práčky, sú vedené vertikálne a horizontálne po dome. Na domácu kanalizáciu sa používajú kanalizačné rúry s priemerom 7,5 cm až 11 cm.

Vertikálne potrubie

Pri vertikálnom potrubí, ak nie je rozhodnuté inak, najčastejšie treba preraziť nosné, medzipodlažné dosky, preto je dobré poznať ich polohu, ktorá je neoddeliteľnou súčasťou každej dobre pripravenej dokumentácie pre realizáciu stavby. Na zníženie nákladov na stavbu domu je dôležité mať čo najmenej vertikál. Pre zvislé časti potrubia je priemer asi 11 cm. Z technických dôvodov sa odporúča kúpeľne a toalety umiestniť v dispozícii, samozrejme, ak je to možné nad sebou alebo v čo najväčšej blízkosti. Napojením na jedno vertikálne potrubie ušetríte za drahé rozvody vody a odpadu. PVC rúry, ktoré sa inštalujú na tento účel, majú zvyčajne priemer 11 cm.

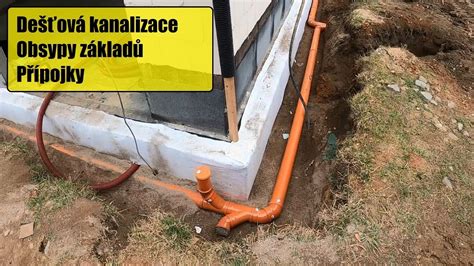

Horizontálne potrubie

Okrem vertikálneho kanalizačného potrubia vyhotovuje sa aj horizontálne potrubie. Kladie sa pozdĺž podláh alebo ešte lepšie pod cementové potery, mokré alebo suché potery. Pre vodorovné časti potrubia postačuje priemer 7,5 cm. Priemer kanalizačného potrubia je od 7,5 do 11 cm, ale samozrejme závisí od sanitárneho vybavenia a zaťaženia. Minimálny spád pre vodorovné vedenie je 2 %, čo znamená, že na päť metrov je potrebný spád 10 cm! Často sa stáva, že v podlahovej doske nie je dostatok miesta pre spád 2 %, a kanalizácia musí byť realizovaná pod zaveseným stropom. Pri všetkých potrubiach odpadovej vody treba dbať na dostatočný spád 1 až 2 cm/m. Aby sme zabránili upchaniu úsekov kanálov, mali by sme sa čo najviac vyhýbať kolenám s uhlom 90°. Ďalej treba naplánovať dostatočný počet čistiacich kusov - rúr, ktoré majú na vrchnej strane čistiaci otvor. Tiež treba dbať na dimenzie potrubia, pretože pri príliš nízkom priereze potrubia dochádza k obťažujúcemu hluku. Kanalizačné potrubie sa naplní odpadovou vodou a vzniknutý podtlak môže celkom vysať sifóny, čo sa prejavuje kloktaním.

Napojenie na externú kanalizáciu a súvisiace predpisy

Dôležitou súčasťou domáceho kanalizačného potrubia je napojenie na verejnú kanalizáciu, žumpu (septik) alebo malú čističku odpadových vôd. Pripojenie k hlavnému kanalizačnému potrubiu sa vykonáva potrubím väčšieho priemeru, zvyčajne 15 cm - 20 cm. Zvyčajne sa takéto napojenie vykonáva pomocou rúr s priemerom 20 cm. Vývody z objektu sú realizované pomocou kanalizačných revíznych šácht (najlepšie, keď je šachta na každom spoji dvoch alebo viacerých potrubí), ktoré sú zakryté liatinovými poklopmi. Kanalizácia musí byť položená na správne pripravenom podklade, inak môže potrubie sadnúť, prasknúť, spôsobiť nepríjemnosti a náklady na sanáciu. Po dokončení výstavby kanalizácie musí zhotoviteľ odskúšať prietok a tesnosť. Počas testu nesmie odpadová voda unikať ani vykazovať iné nepravidelnosti.

Regulačný rámec a cenotvorba

Proces pripojenia nehnuteľnosti na verejnú kanalizáciu je zložitý proces, ktorý si vyžaduje dodržiavanie legislatívy, technických noriem a špecifických postupov. Na Slovensku je regulácia sieťových odvetví, vrátane vodného hospodárstva, primárne v kompetencii Úradu pre reguláciu sieťových odvetví (ÚRSO). ÚRSO rozhoduje o cenách za pripojenie na verejnú kanalizáciu a stanovuje pravidlá pre dodávateľov aj odberateľov. Napríklad, podľa § 9 ods. 1 písm. b) a § 9 ods. 1 písm. c) v spojení s § 5 ods. 6 písm. b) zákona č. 250/2012 Z. z. o regulácii v sieťových odvetviach, ÚRSO vo veci návrhu ceny za pripojenie na verejnú kanalizáciu rozhoduje na základe príslušných vyhlášok, ako je napríklad vyhláška ÚRSO č. 323/2022 Z. z. o cenovej regulácii v oblasti vodného hospodárstva. Tieto predpisy určujú cenové stropy a podmienky, za ktorých môžu prevádzkovatelia verejných kanalizácií účtovať poplatky za pripojenie a odvádzanie odpadových vôd. V súvislosti s cenami je dôležité poznamenať, že platné sadzby bez DPH môžu zostať nezmenené, pričom zmeny sa môžu týkať fakturovaných sadzieb s DPH v dôsledku aktualizácií daňových zákonov, ako napríklad zákona č. 222/2004 Z. z. o DPH. Pre konkrétne cenové informácie je vždy potrebné obrátiť sa na aktuálne rozhodnutia ÚRSO a cenníky príslušných prevádzkovateľov, ako je napríklad Západoslovenská vodárenská spoločnosť, a. s., alebo Severoslovenské vodárne a. s.

Prípravná fáza a projektová dokumentácia

Pred samotným budovaním kanalizačnej prípojky je nevyhnutné zabezpečiť projektovú dokumentáciu. Odporúča sa osloviť autorizovanú osobu, ktorá spracuje a dodá potrebnú dokumentáciu k "Ohláseniu drobnej stavby". Táto dokumentácia je kľúčová pre získanie potrebných povolení a pre správne technické prevedenie prípojky. Žiadateľ je zodpovedný za vysporiadanie všetkých vlastníckych a spoluvlastníckych vzťahov týkajúcich sa kanalizačnej prípojky. Prevádzkovatelia často odporúčajú zapísať kanalizačnú prípojku ako vecné bremeno do katastra nehnuteľností. Tento krok môže predchádzať budúcim problémom a nejasnostiam, najmä v prípade predaja nehnuteľnosti alebo pri sporoch o prístup k prípojke.

Technické normy a podmienky

Kanalizačné prípojky môžu byť realizované z rôznych plastových materiálov, ako sú PVC (polyvinylchlorid), PP (polypropylén) a PE (polyetylén). Tieto materiály sú odolné voči chemikáliám a korózii, čo zaručuje dlhú životnosť potrubia. Všetky použité materiály musia spĺňať príslušné slovenské technické normy (STN) a európske normy (EN), ktoré definujú požiadavky na kvalitu, pevnosť a tesnosť potrubí. Medzi kľúčové technické normy patria:

• STN 75 6101: Stokové siete a kanalizačné prípojky
• STN EN 752: Stokové siete a systémy kanalizačných potrubí mimo budov
• STN EN 1610: Stavba a skúšanie kanalizačných potrubí a stôk
• STN EN 476: Všeobecné požiadavky na súčasti gravitačných systémov kanalizačných potrubí a stôk
• ČSN 75 6221: Čerpacie stanice odpadových vôd
• STN EN 12050-1: 2003: Čerpacie stanice odpadových vôd pre budovy a pozemky. Zásady výstavby a skúšania.

Pri zriaďovaní kanalizačných prípojok v rámci rozsiahlejších projektov, ako je napríklad "Zásobovanie vodou, odkanalizovanie a čistenie odpadových vôd Stredných Kysúc", sa postupuje v súlade s platnou legislatívou, technickými normami, smernicami a zásadami.

Typy materiálov pre kanalizačné potrubia

Výber správneho materiálu pre kanalizačné potrubie je zásadný pre jeho dlhú životnosť a spoľahlivú prevádzku. V moderných kanalizačných systémoch dominujú plastové potrubia, ktoré postupne vytláčajú tradičné materiály.

Takmer vo všetkých oblastiach odtokovej techniky sa presadili plastové potrubia, ktoré postupne vytláčajú predtým bežne používané materiály, ako sú liatina, oceľový plech, olovo a kamenina. V rodinných domoch sa používajú dimenzie rúr DN 110, DN 125 a DN 160. Zvyčajné dĺžky potrubí začínajú pri 500 mm a siahajú až do 3 000, prípadne 5 000 mm.

PVC (polyvinylchlorid) rúry

PVC je základným materiálom potrubných inštalačných systémov a je jedným z prvých plastových materiálov používaných pre kanalizačné systémy, v skutočnosti na odvedenie dažďovej vody, odpadovej vody z domácností a priemyselnej odpadovej vody. Polyvinylchlorid sa považuje za jeden z najbežnejšie používaných polymérnych materiálov, do ktorého sa pridávajú rôzne tuky, pigmenty a prísady. Kanalizačné rúry z PVC alebo plastu majú množstvo výhod: hladký vnútorný povrch, ktorý zaisťuje vynikajúci odtok a prietok vody a znižuje riziko tvorby sedimentov; vyznačujú sa vysokou statickou nosnosťou, t. j. odolnosťou proti tlaku a praskaniu; ich špecifická hmotnosť je nízka, takže sa dajú ľahko prepravovať, rýchlo a ľahko sa inštalujú a pripájajú k potrubnému systému a samotné rúry môžu byť dlhé až 5 m. Plastové potrubie je navyše úplne nepriepustné, trvanlivé a náklady na údržbu sú minimálne. Medzi slabé stránky PVC rúr patrí neodolnosť voči UV žiareniu a pomalšia tvorba biofilmu, ktorý zabezpečuje samočistenie. V prípade veľkého prítoku vody môže dôjsť k spätnému toku, resp. k zmene smeru toku.

PE-HD (polyetylén s vysokou hustotou) rebrované rúry

Rebrované kanalizačné rúry z polyetylénu s vysokou hustotou (PE-HD) sú dvojvrstvové; ich vnútro je hladké a vonkajšia strana je korugovaná (rebrovaná). Polyetylén je materiál s dobrými mechanickými a chemickými vlastnosťami. Hladká vnútorná stena je odolnejšia voči odpadovým vodám, pretože má dobrý prietok a malé trenie, zatiaľ čo vonkajšia rebrovaná stena je pevnejšia a odolnejšia voči poškodeniu. Tieto kanalizačné rúry sa inštalujú rýchlo a ľahko, pretože sú ľahké a ľahko sa s nimi manipuluje. Montáž a údržba rebrovaných PE-HD rúr je možná pri extrémnych teplotách (od -40 °C do +80 °C), majú nízku špecifickú hmotnosť, čo umožňuje ľahšiu prepravu, a sú veľmi odolné proti korózii a opotrebovaniu. Rovnako ako kanalizačné rúry z PVC, rebrované rúry z PE-HD nie sú vyrobené z obnoviteľného materiálu, nie sú odolné voči UV žiareniu a tvoria biofilm pomalšie. V prípade veľkého prítoku vody môže dôjsť k spätnému toku, t. j. k zmene smeru toku.

PP (polypropylén) rebrované rúry

Rebrované rúry sú vyrobené z polypropylénového materiálu, ktorý sa na kanalizačné rúry používa už viac ako 25 rokov. Z neho sa vyrábajú hladké a rebrované kanalizačné rúry. Pre potreby kanalizačných potrubí polypropylén je dodatočne vystužený minerálmi a kryštalizovaný. Vzhľadom na výnimočné vlastnosti polypropylénových zlúčenín tento druh rúr čoraz viac vytláča z používania plastové kanalizačné rúry (PVC).

Betónové a železobetónové rúry

Betónové rúry sa používajú na odtok dažďovej vody a odtok odpadových vôd vyššej kapacity, preto sú najvhodnejšie pre verejné kanalizácie. Štandardné priemery moderných železobetónových a betónových kanalizačných rúr sa pohybujú medzi 30 cm a 150 cm a sú dlhé 2,5 m až 3 m. Kanalizačné rúry môžu byť vyrobené aj vo väčších priemeroch ako 25 cm, záleží to však na ponuke výrobcu. Betónové a železobetónové rúry majú na jednej strane predĺženie so zabudovaným gumovým tesnením, zatiaľ čo druhá časť rúry je rovná. Pre betónové kanalizačné rúry je charakteristická nepružnosť, nepriepustnosť a vysoká nosnosť; ich drsný povrch je vhodný na vývoj biofilmu, a preto je ich schopnosť samočistenia väčšia. Okrem toho v prípade veľkého prítoku vody nedochádza k návratu, resp. k zmene smeru toku; majú dlhšiu životnosť ako plastové rúry a sú vyrobené z udržateľného materiálu.

Polyesterové (PI) kanalizačné rúry

Rovnako ako betón a železobetón sa pre kanalizačné systémy s väčším priemerom používajú aj polyesterové kanalizačné rúry. Polyester je materiál, ktorý sa skladá z troch zložiek: nenasýtenej polyesterovej živice, sklenených vlákien a rôznych prísad. Živica funguje ako spojivo pre určité komponenty, rovnako ako cement v betóne. Kanalizačné rúry PI sa vyrábajú v rôznych priemeroch: od 20 cm do 160 cm. Štandardná dĺžka rúry je 6 m. Medzi výhody rúr PI patrí nízka hmotnosť a ľahké pripojenie, vysoká odolnosť proti opotrebeniu, úplne hladký vnútorný povrch potrubia, odolnosť proti chladu a teplu, vysoká životnosť a statické zaťaženie a dobrá chemická odolnosť.

Porovnanie materiálov pre kanalizačné potrubia

Pre lepšie pochopenie vlastností jednotlivých materiálov je vhodné ich porovnať v nasledujúcej tabuľke:

Ceny kanalizačných rúr, samozrejme, závisia od materiálu, z ktorého sú vyrobené, dĺžky, priemeru, výrobcu a ďalších mechanických a chemických charakteristík. Ceny plastových rúr (PVC rúry) majú úplne inú cenu ako rúry betónové, preto je najlepšie presne vedieť, aký materiál potrebujete, tiež zistiť, ktorý dodávateľ, zhotoviteľ, resp. vodár je najvýhodnejší.

Zásady pripájania na verejnú kanalizáciu

Pripojenie nehnuteľnosti na verejnú kanalizáciu (VK) sa riadi prísnymi pravidlami, aby sa zabezpečila funkčnosť celého systému a predchádzalo sa problémom.

Základné pravidlá pripojenia

• Jedna prípojka na nehnuteľnosť: Každá nehnuteľnosť by mala byť pripojená na verejnú kanalizáciu jednou samostatnou kanalizačnou prípojkou producenta. Pripojenie viacerých nehnuteľností jednou prípojkou je možné len vo výnimočných prípadoch a so súhlasom vlastníka verejnej kanalizácie.
• Typ odpadovej vody: Do verejnej kanalizácie je povolené vypúšťať výlučne splaškovú odpadovú vodu. Množstvo vypúšťanej vody by malo zodpovedať skutočnej spotrebe.
• Zákaz vypúšťania z iných zdrojov: Producent nesmie do VK vypúšťať odpadovú vodu z domových čistiarní odpadových vôd (DČOV), septikov alebo žúmp. Pred napojením je nutné tieto zariadenia zrušiť.
• Zákaz balastných vôd: Do VK sa nesmie vypúšťať povrchová voda (dažďová voda), drenážna voda, priesaková voda ani iná balastná voda. Tieto vody by riedili splaškovú odpadovú vodu a hydraulicky zaťažovali stokovú sieť.
• Limit znečistenia: Odpadové vody vypúšťané do VK musia spĺňať prevádzkový poriadok VK a všeobecné limity znečistenia pre komunálne odpadové vody podľa STN 75 6401.
• Zákaz pevných odpadov a tukov: Do VK sa nesmie vypúšťať, vhadzovať komunálny odpad, kuchynský odpad drvený na výlevkových drvičoch ani tuky a oleje z tepelnej prípravy jedál.
• Zákaz škodlivých látok: Producent nesmie do VK vypustiť obzvlášť škodlivé a škodlivé látky uvedené v prílohe č. 1 k zákonu č. 364/2004 Z. z. o vodách.

Meranie a určovanie množstva odpadovej vody

V prípade, že množstvo odpadovej vody vypúšťanej do VK nie je priamo merané, jeho objem sa určuje na základe spotreby pitnej vody z verejného vodovodu (VV). Ak odpadová voda pochádza z rôznych zdrojov, jej množstvo sa vypočítava podľa Vyhlášky MŽP SR č. 397/2003 Z. z.

Technické podmienky pre zriadenie kanalizačnej prípojky producenta

Dodržanie technických podmienok je kľúčové pre správne fungovanie kanalizačnej prípojky.

• Materiál a účel potrubia: Do splaškovej stokovej siete verejnej kanalizácie sa jednou prípojkou odvádzajú výlučne splaškové odpadové vody. Podzemné a zrážkové vody musia byť odvádzané mimo splaškovej kanalizácie.
• Napojenie na verejnú sieť: Kanalizačná prípojka producenta sa na vybudovanú kanalizačnú prípojku dodávateľa pripája cez HRPŠ (Hrdlo revíznej šachty).
• Svetlosť potrubia: Menovitá svetlosť potrubia kanalizačnej prípojky producenta je štandardne DN 150 mm.
• Sklon potrubia: Najmenší dovolený sklon potrubia kanalizačnej prípojky producenta je 2 %.

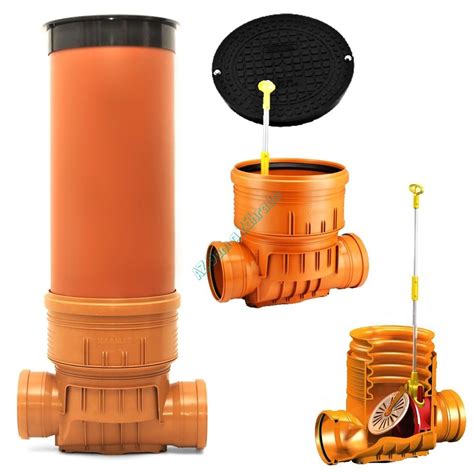

• Konštrukcia prípojky: Kanalizačná prípojka musí byť čo najkratšia, priama, v jednom sklone, z jedného druhu materiálu a rovnakého profilu (svetlosti). V prípade nutnosti zmeny smeru alebo sklonu musí byť v každom bode zmeny vybudovaná HRPŠ.
• Povolené materiály: Okrem PVC, PP a PE je možné použiť iný materiál len v súlade s platnými STN, pri zabezpečení 100% vodotesnosti.
• Podmienky pripojenia: Nehnuteľnosť sa môže pripojiť na VK v mieste ukončenia prípojky dodávateľa len vtedy, ak technické parametre prípojky producenta a podmienky miesta a spôsobu napojenia vyhovujú pre bezpečné vypúšťanie odpadových vôd za všetkých okolností a prípojka spĺňa podmienky vodotesnosti, mechanickej a chemickej odolnosti.

Výtlačné potrubie a čerpadlá

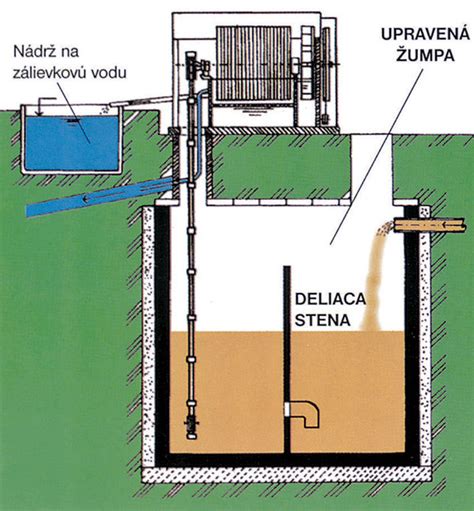

V prípade nepriaznivých výškových pomerov nehnuteľnosti voči verejnej kanalizácii sa producent napojí na VK výtlačným potrubím a odpadovú vodu do HRPŠ prečerpáva domáca čerpacia stanica odpadových vôd (DČS OV). Objem akumulačnej nádrže čerpacej stanice by mal byť maximálne 600 litrov, čo zodpovedá približne jednodňovej spotrebe vody priemernej rodiny.

Alternatívy k verejnej kanalizácii

Ak vo vašej oblasti nie je k dispozícii verejná kanalizácia, existujú alternatívy likvidácie a čistenia odpadových vôd.

• Čistiarne odpadových vôd: Jednou z možností je inštalácia vlastnej čistiarne odpadových vôd. Toto zariadenie bude čistiť odpadovú vodu na vašom pozemku pred jej vypustením do životného prostredia.
• Septiky: Ďalšou alternatívou je septik. Ide o nádrž, v ktorej sa zhromažďuje a rozkladá odpadová voda.
• Kompostovacie toalety: Treťou alternatívou je kompostovacia toaleta, ekologický spôsob čistenia odpadových vôd. Tento systém využíva biologické procesy na rozklad prírodného odpadu a výrobu použiteľného kompostu.

Údržba a svojpomocná oprava kanalizačného potrubia

Rúrové spoje sa tvoria zasúvacími hrdlami, v ktorých je vložené krúžkové tesnenie. Konce hrdiel musia byť nasmerované proti smeru tečenia. Pri zastrčení hladkého konca rúry do objímky sa O-krúžok roztiahne a vtlačí na svoje miesto. Základné kanálové potrubia nie sú odolné proti vysokým teplotám, preto ich možno používať len ako zberné a podzemné potrubia.

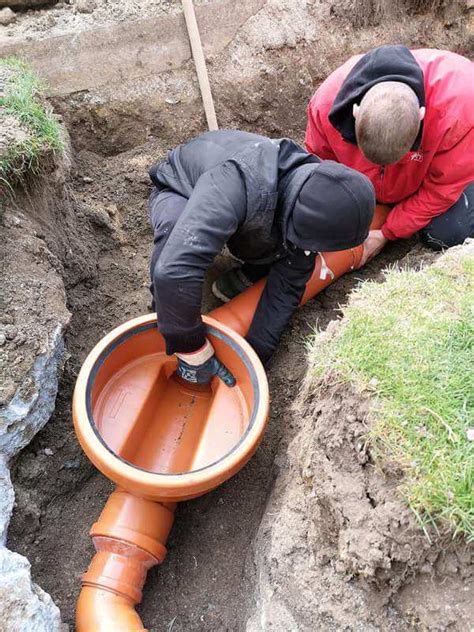

Svojpomocné opravy plastových potrubí

Jednou z veľkých výhod plastových rúr je, že ich môžeme bez problémov svojpomocne vymeniť. Dajú sa ľahko prirezať pílkou s jemnými zubami (píla na kov, dierovacia píla alebo elektrická chvostová píla) a spojiť s existujúcim potrubím. Ani tesné pripojenie k rúram z iného materiálu nie je problém, ak použijeme zodpovedajúci adaptér. Pri výmene chybnej časti potrubia sa rúra najskôr na mieste poškodenia oddelí aj s trochou „tela“ a vyhotoví sa príslušná kanálová základná rúra. Prefabrikované konce rúr sú skosené (zošikmené), aby sa dali ľahšie vsunúť do objímok. Odpílené rúry môžeme zošikmiť sami pomocou jemného pilníka. Aby v rúre nezostalo nič visieť a nevznikli žiadne vírenia, skosíme pre istotu zľahka aj vnútorné hrany reznej plochy.

Riešenie netesností

V prípade netesnosti odtokového potrubia je dôležité okamžite konať, aby sa predišlo ďalším škodám a možnému zaplaveniu alebo kontaminácii. Zavolajte čo najskôr skúseného inštalatéra a kým budete čakať na jeho príchod, venujte pozornosť nasledujúcim veciam. Ak únik súvisí s vodovodným potrubím, vypnite hlavný prívod vody do domu. Tým sa zabráni ďalšiemu úniku a umožní sa dočasné zastavenie prietoku vody. Ak sa únik nachádza v blízkosti elektrických inštalácií alebo spotrebičov, opatrne vypnite napájanie tejto časti domu. Pod presakujúce potrubie umiestnite nádoby alebo uteráky, aby ste zachytili unikajúcu vodu a zabránili jej šíreniu po miestnosti. Po odstránení poruchy je dôležité postihnuté miesto dobre vysušiť. Na odstránenie vlhkosti a zabránenie vzniku plesní, rias alebo húb použite uteráky, ventilátory alebo odvlhčovače.

Náklady a výber realizátora

Cenu kanalizačnej siete je možné znížiť už vo fáze projektovania optimalizáciou umiestnenia zvislých rozvodov. Ideálne je umiestňovať kúpeľne a toalety nad sebou, čím sa minimalizuje dĺžka a počet potrubí. Pre rodinný dom sa celkové náklady na pripojenie k verejnej kanalizácii, vrátane zhotovenia domovej kanalizácie, prípojky, dozoru a poplatkov, pohybujú orientačne od 2000 do 3500 EUR. Pri výbere firmy na vybudovanie kanalizačnej prípojky sa odporúča poslať dopyt vhodným a ohodnoteným realizátorom vo vašom okolí.
