Kanalizačné rúry PVC 160: Technické parametre, vlastnosti a správne použitie v systémoch KG

Kanalizačné systémy sú neoddeliteľnou súčasťou infraštruktúry každého obydlia a priemyselnej budovy. Správny výber materiálov a komponentov je kľúčový pre zabezpečenie spoľahlivého a dlhodobého fungovania. PVC (polyvinylchlorid) rúry s priemerom 160 mm patria medzi najpoužívanejšie riešenia pre gravitačné kanalizačné systémy.

Čo je kanalizačná rúra PVC 160?

Kanalizačná rúra PVC 160 je rúra vyrobená z polyvinylchloridu (PVC) s vonkajším priemerom 160 mm. Používa sa predovšetkým na odvádzanie splaškovej a dažďovej vody v gravitačných kanalizačných systémoch. Tieto rúry sú obľúbené vďaka ich nízkej hmotnosti, jednoduchej inštalácii, chemickej odolnosti a dlhej životnosti.

Plasty sú v súčasnej dobe považované za najvýhodnejší materiál pre kanalizačné potrubia, na ktoré sú pri použití kladené jednak vysoké nároky mechanické, tak i chemické, a ktoré majú minimálne zaťažovať životné prostredie. Materiál sa nazýva tvrdé PVC, tiež nemäkčené PVC, skratka je PVC-U, ktoré sa vyznačuje vysokou tvrdosťou a tvarovou stálosťou.

Kľúčové vlastnosti a výhody PVC rúr

PVC rúry, vrátane tých s priemerom 160 mm, ponúkajú množstvo výhod, ktoré ich robia ideálnou voľbou pre kanalizačné systémy. Ich základná charakteristika, technické údaje a použiteľnosť sú nasledovné:

• Odolnosť: PVC materiál je vysoko odolný voči korózii, chemikáliám a mechanickému poškodeniu. Kanalizačné rúry a tvarovky KG PVC-U sú odolné voči mikroorganizmom nachádzajúcich sa v agresívnom odpade.
• Životnosť: Pri správnej inštalácii a používaní majú PVC rúry životnosť viac ako 50 rokov, pričom podľa smerníc TEPPFA je minimálne 100 rokov. Doporučená plánovacia životnosť potrubného systému v prípade správnej pokládky je zhodná so skoršie používanou kamenínou t.j. 50-80 (100) rokov. Prakticky žiadne náklady na údržbu potrubia.
• Ľahká manipulácia: Nízka hmotnosť PVC materiálu uľahčuje prepravu, manipuláciu a montáž.
• Jednoduché spájanie: PVC rúry sa dajú jednoducho spájať pomocou hrdlových spojov s tesniacou gumou, čo zaručuje vodotesnosť systému. Spoje sú odolné voči vode a iné typy kvapalín.
• Hladký povrch: Vnútorný hladký povrch rúr minimalizuje usadzovanie nečistôt a znižuje riziko upchatia. Hladká plocha vnútorných stien umožňuje ľahké odplavovanie nečistôt, čím zabraňuje vytváraniu usadenín vo vnútri rúry.
• Cenová dostupnosť: V porovnaní s inými materiálmi sú PVC rúry cenovo výhodné.
• Odolnosť voči agresívnym látkam: PVC rúry sú odolné voči slanej vode, alkoholu, kyselinám, zásadám, síranom, agresívnym plynom a čistiacim prostriedkom. Rúry a tesniace krúžky (materiál SBR) odolávajú všetkým bežným splaškom a všetkému pôsobeniu bežných druhov zeminy.
• Tesnosť: Výborná tesnosť spojov je zaistená jazýčkovými tesniacimi elementmi vyrobenými z odolných kaučukov, ktoré sú umiestnené v drážke hrdla rúrky. Tesnosť je zachovaná taktiež aj pri deformácii alebo vychýlení rúrky. Spoj nezarastá korene, 100% tesnosť spojov.

Technické špecifikácie kanalizačných rúr PVC 160

Pri výbere kanalizačnej rúry PVC 160 je dôležité poznať jej technické špecifikácie, ktoré sú konkretizované normou STN EN 1451, EN 1401-1 a STN EN 13 476 - 2. Tieto normy stanovujú vyššie silu steny, ako v minulosti používaná DIN 19534.

Oblasť použitia

PVC rúry s priemerom 160 mm sa používajú na rôzne účely v kanalizačných systémoch:

• Odvod splaškovej vody: Vedenie odpadovej vody z domácností, komerčných budov a priemyselných objektov.
• Odvod dažďovej vody: Zber a odvod dažďovej vody zo striech, parkovísk a iných povrchov.
• Hlboké uloženie: Vhodné pre uloženie pod budovami a v stokových sieťach. KG systém je určený pre zvodové potrubia pod budovami, kanalizačné prípojky a stokové siete s výškou krytia až 8 m.
• Gravitačné kanalizácie: Určené pre gravitačné systémy, kde voda tečie vďaka spádu. Nie sú vhodné pre tlakové rozvody.
• Odvetrávanie objektov: Možnosť využitia na odvetrávanie kanalizačných systémov.
• Priemyselné aplikácie: Na transport priemyselného a komunálneho odpadu pri teplotách do 60 °C.

Kanalizačné plastové rúry slúžia na vybudovanie kanalizačných a odpadových sietí. Sú vhodné aj na odvetrávanie objektov.

Inštalácia a spájanie kanalizačných rúr

Správna inštalácia je kľúčová pre zabezpečenie dlhej životnosti a spoľahlivosti kanalizačného systému. Hladké rúry sú dodávané v dvoch prevedeniach a to: so štruktúrovanou stenou (odľahčená stredná vrstva) a s kompaktnou stenou. Obidva varianty majú hladké steny vnútorné i vonkajšie, technické parametre a podmienky ich skúšania zodpovedajú príslušnej norme.

Tu sú niektoré dôležité kroky a odporúčania:

1. Príprava rúr a hrdiel: Príprava spájania dvoch rúr s hrdlom začína očistením konca rúry a hrdla druhej rúry. Konce rúr sú opatrené zkosením pod uhlom 15°.
2. Kontrola tesniaceho krúžku: Overte, či je tesniaci krúžok správne nasadený, či nie je prekrútený. Tesniace krúžky z EPDM gumy (EN 681) zaručujú vodotesnosť.
3. Rezanie rúr: Rúry sa môžu rezať manuálne, alebo mechanickými pílami. Po rezaní je dôležité odstrániť otrepy a hrany.
4. Mazanie: Po dôkladnom očistení oboch koncov rúr a správnom nasadení tesniaceho krúžku sa jemnou vrstvou mazadla namaže tesniaci krúžok a hladký koniec rúry. Použitie agresívnych olejov a mazadiel, ktoré by poškodili tesniaci krúžok je zakázané! Mazanie medzi klznými plochami a tesniacim krúžkom je zakázané!
5. Spájanie: Zabezpečte súososť rúr a tvaroviek. Hladký koniec rúry sa zasunie do hrdla, kým nedorazí nakoniec.
6. Ochrana spoja: Ochrana proti zaneseniu hrdlového spoja musí byť zaručená počas celého procesu, inak môže dôjsť k zníženiu životnosti spojov.
7. Uloženie: Uložte rúry do výkopu s dostatočným spádom pre zabezpečenie gravitačného toku vody. Zasypte rúry vrstvou piesku alebo jemnej zeminy, aby ste ich chránili pred poškodením. Uistite sa, že výkop je dostatočne hlboký, aby rúry boli chránené pred mrazom.

Kanalizačné redukcie, ako napríklad kanalizačná redukcia 160/110, sa často používajú na prepojenie rúr s rôznymi priemermi.

Prevoz a skladovanie

Pri manipulácii s PVC rúrami je potrebné dodržiavať bezpečnostné opatrenia. Prenos a kladenie rúr v rozmedzí teplôt 0°C - +5°C je treba prevádzať s veľkou opatrnosťou z dôvodu krehnutia a následného prasknutia materiálu. Pri teplotách pod 0°C sa kladenie neodporúča. Hádzanie rúr a tvaroviek je zakázané.

Pri uskladnení na voľnom priestranstve dlhšom ako 90 dní odporúčame zakrytie rúr proti ultrafialovým lúčom. Rúry musia byť chránené proti čelným a iným deformáciám. Je vhodné ukladať rúry na seba podľa priemeru. Skladovanie rúr je najvhodnejšie v baleniach z výroby a na rovnom povrchu, aby nedochádzalo k ich ohybu.

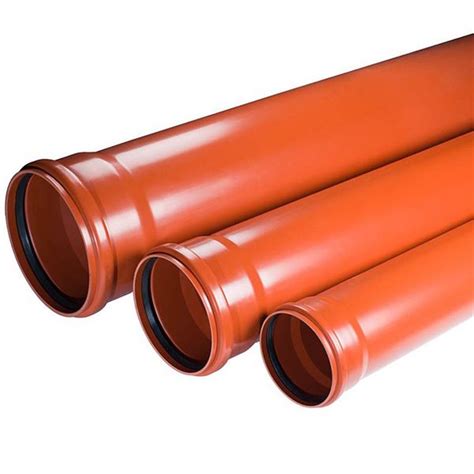

KG-Systém (PVC): Štandardy a výhody

Gravitačný kanalizačný systém rúr a tvaroviek KG PVC-U je určený na transport priemyselného a komunálneho odpadu a dažďovej vody pri teplotách média do 60 °C. Pri splnení tejto podmienky je životnosť rúr minimálne 50 rokov.

KG systém je kanalizačný systém z nemäkčeného polyvinylchloridu s kruhovou tuhosťou SN 4 a SN8. Vyrába sa v súlade s STN EN 1401-1 a STN EN 13 476-2.

Výhody KG systému:

• Vysoká pevnosť.
• Dlhodobá stabilita.
• Životnosť až 100 rokov.
• Chemická odolnosť.
• Výborné hydraulické vlastnosti.
• 100% tesnosť spojov (spoj nezarastá koreňmi) zaistená jazýčkovými tesniacimi elementmi z odolných kaučukov v drážke hrdla. Zosilnená stena zaručuje vyššiu bezpečnosť.
• Široká oblasť použitia.
• Ľahká inšpekcia.
• Rýchla a lacná montáž.
• Ľahká pokládka. Vzhľadom k nízkej hmotnosti systému je zaistená ľahká manipulácia, dokonca aj s rúrkami o dĺžke 5 m.
• Teplotná odolnosť 60°C.
• 100% recyklovateľný.

Unikátna technológia koextruzie je základom výroby inovovaných rúr a tvaroviek KG-Systém (PVC). Pri vývoji technológie TRIO bol kladený dôraz na zvýšenie využitia potenciálu, ktorý nemäkčený polyvinylchlorid (PVC-U) ako vysoko vyspelá a rokmi preverená surovina ponúka. Systém má výborné hydraulické vlastnosti a tolerantnosť k sadanie terénu.

Výsledkom sú kanalizačné rúry a tvarovky s dokonale hladkou vnútornou stenou, odolné proti abrázii, chemicky odolné, s húževnatou vonkajšou vrstvou, ktorá odoláva všetkým materiálom bežne používaným pre obsyp potrubia, a s pružným jadrom schopným odolávať zemným aj kolesovým tlakom.
