Komplexný sprievodca PVC kanalizačnými rúrami KG DN 125

Úvod do gravitačných kanalizačných systémov KG PVC-U

Gravitačný kanalizačný systém rúr a tvaroviek KG PVC-U je určený na transport priemyselného a komunálneho odpadu a dažďovej vody pri teplotách média do 60 °C. KG systém je kanalizačný systém z nemäkčeného polyvinylchloridu s kruhovou tuhosťou SN 4 a SN8. Kanalizačná rúra KG SN4 je vyrobená z veľmi odolného PVC a slúži pre spoľahlivé odvádzanie odpadových vôd z nehnuteľností, pozemkov a verejných priestranstiev do kanalizačnej prípojky a následne do stokovej siete.

Vlastnosti a konštrukcia

Potrubie KG je vyrobené z nemäkčeného polyvinylchloridu (PVC-U). Rúrky oranžovej farby majú hladkú vonkajšiu aj vnútornú stenu, vďaka čomu sú ľahko odplavované prípadné nečistoty, a zabraňuje sa tak vytvoreniu usadenín na stenách. Vnútorná aj vonkajšia strana rúr aj tvaroviek je hladká. Rúry aj tvarovky majú KG hrdlovaný systém spájania s osadeným tesniacim krúžkom v drážke hrdla. Obsahuje naformátované hrdlo s tesniacim krúžkom a jej hladký povrch vnútorných stien umožňuje ľahké odplavovanie nečistôt, čím zabraňuje vytváraniu usadenín vo vnútri rúry.

Oblasť použitia

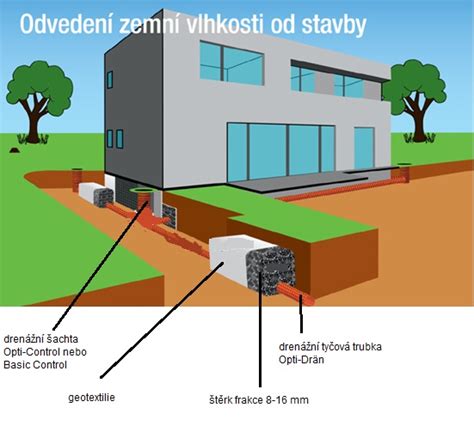

Gravitačný kanalizačný systém rúr a tvaroviek KG PVC-U je určený na transport priemyselného a komunálneho odpadu a dažďovej vody pri teplotách média do 60 °C. Vonkajší beztlakový kanalizačný systém Marley KG sa používa na odvádzanie odpadových vôd z budov do verejnej kanalizácie v krajine (do kanalizačnej prípojky). Je možné ho napájať priamo na systém vnútorného kanalizačného potrubia HT, bez ďalších tvaroviek. Kanalizačný systém je určený pre zvodné potrubia pod budovami, kanalizačné prípojky a stokové siete s výškou krytia 8 m. Rúry a tvarovky KG sú vyrobené z odolného PVC pre podzemné potrubie podľa DIN EN 1401-1. KG systém sa vyrába v súlade s STN EN 1401-1 a STN EN 13 476-2.

Kľúčové výhody a odolnosť

Pri splnení podmienky teploty média do 60 °C je životnosť rúr minimálne 50 rokov. Kanalizačné rúry a tvarovky KG PVC-U sú odolné voči mikroorganizmom nachádzajúcich sa v agresívnom odpade. Odolávajú maximálnej teplote pre nepretržité používanie 60 °C a vyznačujú sa vysokou odolnosťou voči vnútorným aj vonkajším chemickým vplyvom. Systém poskytuje vysokú mechanickú a chemickú odolnosť, výbornú tesnosť spojov, odolnosť proti striedaniu teplôt, jednoduchú inštaláciu a dlhú životnosť.

Medzi ďalšie výhody patria:

• vysoká pevnosť
• dlhodobá stabilita
• životnosť až 100 rokov
• chemická odolnosť
• výborné hydraulické vlastnosti
• 100% tesnosť spojov (spoj nezarastá koreňmi) zaistená jazýčkovými tesniacimi elementmi z odolných kaučukov v drážke hrdla
• zosilnená stena = vyššia bezpečnosť
• široká oblasť použitia
• ľahká inšpekcia
• rýchla montáž
• ľahká pokládka
• teplotná odolnosť 60°C
• 100% recyklovateľný

Montáž je jednoduchá, rýchla a pevná pomocou zásuvných spojov, s už pred montovaným britovým tesnením.

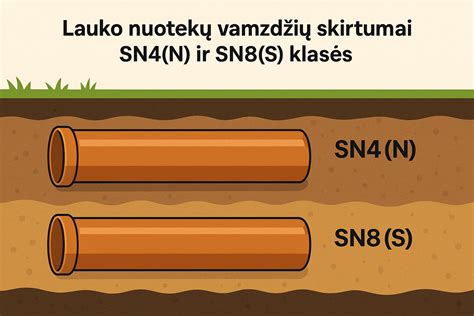

Kruhová tuhosť (SN4 a SN8)

Kruhová tuhosť rúr je 4 kN/m2, resp. 8 kN/m2 (SN4, resp. SN8). Tieto parametre určujú schopnosť potrubia odolávať vonkajšiemu tlaku pôdy a dopravy.

• SN 4: Táto kruhová tuhosť sa používa pre zvodné potrubia pod budovami, kanalizačné prípojky a stokové siete s výškou krytia až 4 m.
• SN 8: Ide o zvýšenú kruhovú tuhosť, ktorá sa používa v neštandardných podmienkach uloženia, ako sú extrémne dynamické namáhanie alebo výška krytia do 8 m.

Inštalácia a spájanie

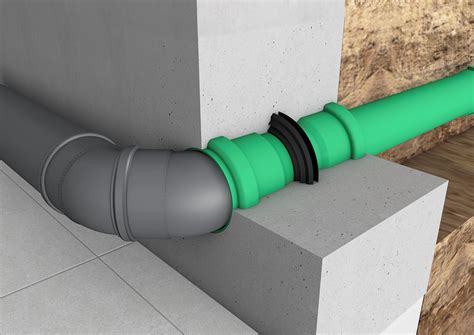

Rúry sa môžu rezať manuálne alebo mechanickými pílami. Príprava spájania dvoch rúr s hrdlom začína očistením konca rúry a hrdla druhej rúry. Je dôležité overiť, či je tesniaci krúžok správne nasadený a či nie je prekrútený. Súososť rúr a tvaroviek musí byť zaručená. Po dôkladnom očistení oboch koncov rúr a správnom nasadení tesniaceho krúžku sa jemnou vrstvou mazadla namaže tesniaci krúžok a hladký koniec rúry sa zasunie do hrdla, kým nedorazí nakoniec.

Dôležité upozornenia pri inštalácii:

• Mazanie medzi klznými plochami a tesniacim krúžkom je zakázané!
• Použitie agresívnych olejov a mazadiel, ktoré by poškodili tesniaci krúžok, je zakázané!

Dostupné rozmery a varianty

Systém KG zahŕňa potrubia a tvarovky vo veľkostiach DN 110, DN 125, DN 160 a DN 200. Pre priemer DN 125 sú dostupné rôzne dĺžky potrubia, ktoré umožňujú flexibilné riešenia pre rôzne projekty. Nižšie uvádzame prehľad najčastejšie dostupných dĺžok rúr s priemerom 125 mm a kruhovou tuhosťou SN4.
