Zapájanie, odpájanie, prepájanie, rozpájanie, vymieňanie AFDD, ističov, prúdových chráničov - a vôbec akékoľvek zásahy do elektroinštalácie patria do rúk iba kvalifikovaného elektrikára. Pred začatím akýchkoľvek prác je nevyhnutné vypnúť istič príslušného okruhu a dodatočne sa presvedčiť skúšačkou, že okruh je bez napätia. Životnosť a spoľahlivosť elektrického systému závisí od správneho zapojenia a použitia vhodných komponentov.
Základné princípy zapojenia a identifikácia vodičov
Pre svetelné rozvody sa najčastejšie používajú medené káble CYKY alebo podobné, s tromi vodičmi a prierezom vodičov 1,5 mm2. Okrem toho sa používa aj kábel CYKY-O 3 × 1,5 mm2, ktorý má 3 fázové vodiče: hnedý, čierny a sivý. Neznamená to, že sú určené iba pre trojfázové obvody. Okrem toho sa používajú aj pri zapájaní relé, stýkačov… skrátka všade tam, kde netreba viesť N a PE vodič.
Farby vodičov sú určené príslušnými Slovenskými technickými normami (STN) a sú kľúčové pre správne a bezpečné zapojenie:

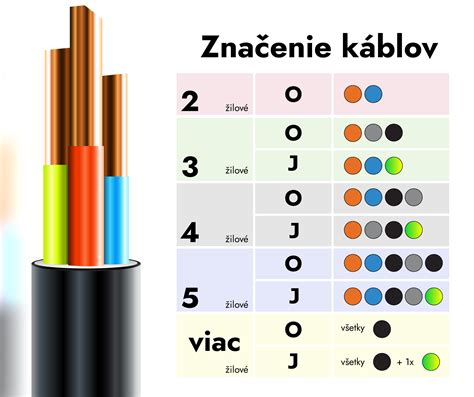

- Hnedá - fáza (písmeno L). Je to pracovný vodič pod napätím.
- Modrá - neutrálny vodič, tzv. „nulák“ (písmeno N).
- Žltozelená - ochranný vodič „uzemnenie“ (skratka PE).
Na modrý a žltozelený vodič nesmiete nikdy privádzať napätie, na to slúži iba fázový vodič, tj. hnedý.
Špecifiká starších elektroinštalácií
Staršie elektroinštalácie typu TN-C majú iba dva vodiče - fázu (L) a tzv. kombinovaný vodič PEN. Tie sú však väčšinou dvojvodičové typu TN-C a oblúkovú ochranu tam použiť nemôžete, resp. iba s veľkými problémami. Radšej by som natiahol nanovo celý okruh, kde by som chcel AFDD použiť s už novým medeným káblom.
Oblúková ochrana (AFDD) a jej pripojenie k ističu
Oblúková ochrana (AFDD) v rozvádzači odhalí elektrický oblúk napríklad v poškodenom kábli a ochráni vás pred požiarom. Donedávna pred takýmito poruchami neexistovala ochrana, iba prevencia. Pár chytrých hláv sa dalo dohromady a navrhli a skonštruovali tzv. oblúkovú ochranu (AFDD). Oblúková ochrana sa nazýva v angličtine Arc Fault Detection Device, čo môžeme doslova preložiť ako zariadenie na detekciu poruchy s elektrickým oblúkom - odtiaľ skratka AFDD. AFDD síce existujú už nejaký ten rok, u nás však stále nie sú veľmi rozšírené.

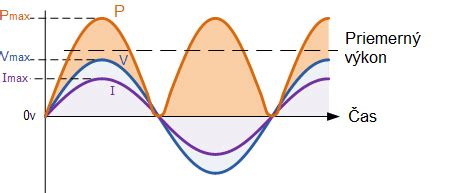

AFDD na prvý pohľad pripomína väčší istič alebo prúdový chránič. Pokým istič a základné prúdové chrániče sa zaobídu bez zložitej elektroniky (väčšinu funkcie zabezpečuje pár mechanických komponentov a doplnkové elektronické súčiastky), oblúková ochrana je prešpikovaná elektronikou. Zariadenie sleduje tvar (priebeh) striedavého prúdu pretekajúceho cez obvod. Elektrický oblúk však vytvára na priebehu prúdu unikátne deformácie, ktoré sú typické len pre túto situáciu. Pretože AFDD musí rozoznať bežné prevádzkové oblúky od poruchových a obvod v ich prípade nechať zapnutý.
Okrem toho musí byť ochrana odolná voči vysokofrekvenčným rušeniam. Tých je v našich domácnostiach požehnane - produkujú ich stmievače, elektronické zdroje, ktoré nájdeme v takmer každom spotrebiči či počítačové komponenty. Použitia elektronických obvodov a zložitej elektroniky sa nemusíte báť. Oblúkové ochrany sú dostatočne precízne navrhnuté a testované, aby fungovali a vydržali toľko, ako bežné ističe a prúdové chrániče.
Typy elektrických poruchových oblúkov
Existujú prípady, pri ktorých elektrické oblúky vznikajú v dôsledku poruchy. Typy elektrických poruchových oblúkov zahŕňajú:
- Paralelný oblúk medzi fázou a nulákom, alebo paralelný oblúk medzi fázami.
- Oblúk medzi fázou a vodivým krytom spotrebiča spojeným s ochranným vodičom.
- Sériový oblúk, keď sa preruší fázový vodič (môže to byť aj nulák).
Uvoľnené svorky sa často vyskytujú v starých elektroinštaláciách s hliníkovými vodičmi. Svorka sa uvoľní, vplyvom prechodového odporu sa začne zahrievať, časom vznikne elektrický oblúk či dokonca požiar.
Výrobcovia a typy AFDD zariadení
Výrobca ABB je u nás takisto známy svojimi kvalitnými ističmi či prúdovými chráničmi. Svetoznámy výrobca zásuviek, vypínačov, ističov, prúdových chráničov a všelijakých iných elektroinštalačných prvkov ponúka prístroje oblúkových ochrán pod názvom STOP ARC. Oblúková ochrana AFDD od výrobcu OEZ reaguje už na 1,5 A, oblúková ochrana AFDD od Eaton reaguje dokonca už od 0,7 A.
Najčastejšie sa stretnete s prevedeniami, ktoré zahŕňajú všetko v jednom - istič, prúdový chránič aj AFDD ochranu. Eaton ponúka oblúkové ochrany Eaton AFDD+, ktoré v sebe zahŕňajú 3 zariadenia - istič, prúdový chránič a oblúkovú ochranu AFDD. Daný elektroinštalačný okruh je potom chránený pred všetkými typmi porúch (prerušený vodič v priamom smere, tj. sériový oblúk, a oblúk medzi fázou a nulákom, tj. paralelný oblúk).
Kam sa zapája prívod na AFDD?
Zapojenie AFDD a akékoľvek zásahy do elektroinštalácie patria do rúk skúseného elektrikára.
- AFDD sa zapája na začiatok koncového obvodu - napríklad zásuvkového pre obývačku, tj. tam, kde je istič.
- Ak AFDD nemá vstavaný istič, musí byť pred ňou istič s menovitou hodnotou najviac takou istou, aká je menovitá hodnota prúdu (In) oblúkovej ochrany. Príklad: Pred AFDD s In = 16 A môže byť max. 16 A istič.
- Nie je jedno, kam zapojíte prívod a kam výstup. Strany musíte dodržať, pretože oblúková ochrana AFDD vyhodnocuje poruchy iba na jednej strane.
- Oblúková ochrana AFDD sa smie používať iba v 3-vodičových sieťach TN-S alebo TN-C-S.
Kedy je použitie AFDD odporúčané?
U nás sa normou STN 33 2000-4-42 oblúkové ochrany AFDD iba odporúčajú, neprikazujú. Odporúčajú sa v nasledujúcich prípadoch:
- V objektoch so spálňami - izbami kde sa spí, okrem domov či bytov sú to teda aj ubytovacie zariadenia.
- Tam, kde by bola problematická evakuácia - škôlky, jasle, domovy sociálnych služieb (tj. napr. domovy dôchodcov).
- Tam, kde je vysoký odber prúdu počas noci (kedy spíte a nestihli by ste zareagovať na požiar). Ide napríklad o nočné pranie, pečenie, umývačky riadu, sušičky bielizne… veľa ľudí totiž na to využíva lacnú elektrinu (tzv. nočný prúd).
- Pri používaní predlžovačiek. Práve predlžovačky totiž spôsobujú podstatnú časť požiarov elektroinštalácií. Ich prívodné káble sú totiž málo odolné a mnohí ľudia s nimi nemanipulujú dosť opatrne. Na predlžovačkách často šetria a kupujú tie najlacnejšie, kde výrobca zasa šetrí na materiáloch a na návrhu.
Kedy sa AFDD nehodia?
- Tam, kde nebudete používať zariadenia s takým odberom prúdu, na ktorý by oblúková ochrana zareagovala.
- Oblúkové ochrany sa nehodia ani tam, kde potrebujete mať daný obvod čo najdlhší čas pod napätím.
- Nemôžete použiť oblúkovú ochranu AFDD na celý dom. Oblúkové ochrany sa vyrábajú iba v jednofázovom prevedení. Sú veľmi citlivé. Ak by sa nazbierali prúdy bežných prevádzkových oblúkov pri používaní elektromotorov, vypínaní vypínačov atď. z celého domu a išli by cez jedinú AFDD, tá by si mohla myslieť, že ide o jeden väčší poruchový oblúk. AFDD ochrana sa teda používa (a výrobcovia to tak odporúčajú) v koncových elektroinštalačných okruhoch. Teda, ak máte hlavný rozvádzač a tam máte rozdelené okruhy - napr. jeden 16 A istič na zásuvky v obývačke, tak dáte AFDD na tento jeden okruh.
- V starých dvojvodičových inštaláciách typu TN-C, pretože oblúkové ochrany odpájajú oba pracovné vodiče, tj. fázu aj nulák (L a N). Odpojením ochranného vodiča by prestala fungovať ochrana pred úrazom elektrinou, čo norma zakazuje.
Testovanie a údržba AFDD
Oblúkové ochrany mávajú, podobne ako prúdové chrániče, testovacie tlačidlá, pomocou ktorých môžete odskúšať ich funkčnosť. Niektoré AFDD sú však vybavené v rámci elektronických obvodov aj automatickou samodiagnostikou, ktorá si funkčnosť obvodov odskúša každých 24 h. Pri revízii a meraniach s vyšším než menovitým napätím (napr. testovaním izolácie vysokým napätím) treba AFDD odpojiť.
Inštalácia ističa GFI, AFCI, DF v rozvádzači QO alebo HOM | Podpora Schneider Electric
Praktické tipy pre pripojenie vodičov
Pri strihaní káblov nechajte pár cm rezervu, ak by kontakty vyhoreli v dôsledku skratu či preťaženia. Zbavte kábel izolácie („odblankujte“ ho). Ďalej musíte odizolovať jednotlivé vodiče. Aj na tomto type zásuviek nájdete vytlačený alebo vylisovaný údaj o dĺžke, na ktorú máte vodič odizolovať.
Typy svoriek
- Skrutková svorka: Vodič v tomto prípade drží na mieste skrutka. Odizolujte vodič iba na dĺžku priemeru skrutky a vložte ho priamo pod ňu z ľavej strany - aby ho pri doťahovaní v smere hodinových ručičiek vtiahla dnu.
- Strmeňová svorka: Podobá sa na skrutkovú svorku. Na rozdiel od nej sa však vodič vkladá pod strmeň, ktorý skrutka pritláča.
- Pružinová svorka: Pružinovú svorku musíte najskôr uvoľniť tak, že ju stlačíte pomerne veľkou silou. Na zapojenie vypínača s pružinovými svorkami nepotrebujete skrutkovač.
Upozornenie na hliníkové vodiče
Hliníkové vodiče sú veľmi krehké a ľahko sa zlomia. Okrem toho sa pod tlakom splošťujú - hovoríme, že hliník „tečie“. Svorka sa uvoľní, vplyvom prechodového odporu sa začne zahrievať, časom vznikne elektrický oblúk či dokonca požiar. Pri hliníkových vodičoch sa tiež stáva, že sa zlomia o niekoľko milimetrov ďalej vo vnútri izolácie.
Oblúková ochrana má nevýhodu: vysoká cena. Osobne by som ju namontoval pre obvody, kde sa často používajú predlžovačky aj na trvalejší rozvod elektriny (hoci by sa nemali) - napr. v obývačke. ⚠️ Samozrejme, použitie AFDD oblúkovej ochrany by mal zhodnotiť projektant či elektrikár. Aj namontovať by ju mal elektrikár.
