Komplexný sprievodca kotvením stĺpov: Od tradičných pätiek po inovatívne skrutkové spoje

Správne kotvenie stĺpov je kľúčové pre bezpečnosť a dlhú životnosť akejkoľvek drevenej či prefabrikovanej konštrukcie. Či už plánujete stavať prístrešok pre auto, drevenú terasu, altánok, alebo plot, správne zvolené stavebné kovanie je nevyhnutné. Na trhu existuje široká škála riešení, od rýchlych zatĺkacích pätiek až po pokročilé skrutkové spoje, ktoré efektívne nahrádzajú tradičné kalichové kotvenie.

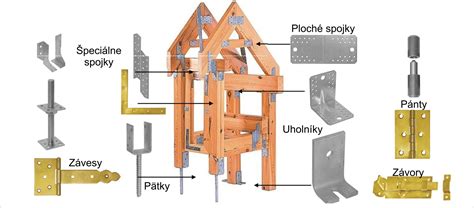

Typy kotviacich pätiek pre drevené konštrukcie

Nabíjacie pätky stĺpikov: Rýchle a efektívne kotvenie do zeme

Nabíjacie pätky stĺpikov predstavujú revolučné riešenie pre každého, kto hľadá rýchly, efektívny a spoľahlivý spôsob kotvenia drevených konštrukcií priamo do zeme. Ich inštalácia je veľmi jednoduchá. Pätku stačí priložiť na požadované miesto a pomocou kladiva alebo palice ju zatĺcť do zeme. Tento systém eliminuje namáhavé kopanie jám a následné upratovanie zeminy, čo značne urýchľuje prácu.

Všetky naše pätky sú vyrobené z kvalitnej ocele a ich povrch je ošetrený žiarovým zinkovaním, čo zabezpečuje vysokú odolnosť proti korózii a poveternostným vplyvom. Dlhý a masívny hrot zaručuje pevné ukotvenie v zemine, zatiaľ čo štvorcový kalich poskytuje presné a stabilné osadenie pre drevený hranol. Pre dosiahnutie maximálnej stability je dôležité zvoliť správnu dĺžku pätky; dlhšie pätky (napr. 900 mm) zabezpečia väčšiu stabilitu. Vnútorný rozmer kalicha musí presne zodpovedať rozmerom vášho dreveného hranola (napr. 100x100 mm).

S nabíjacími pätkami získate profesionálny výsledok s minimom námahy. Príkladom sú pätky PSP 90 a PSP 100 so štvorcovým kalichom.

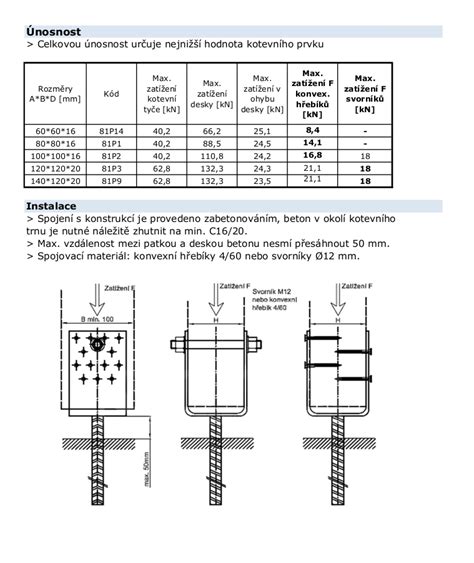

Kotviace pätky typu U: Pevné spojenie s betónom

Základňa stĺpa je často určená na montáž drevených prvkov s betónom. Pre bezpečné a stabilné uchytenie drevených stĺpov k betónovému základu sa bežne používajú kotviace pätky typu U. Tieto pätky sú dostupné v rôznych prevedeniach pre špecifické potreby:

• Extra masívne pätky: Extra masívna kotviaca pätka typu U pre najťažšie drevostavby (napr. PS 150U, PS 120U) zabezpečuje nekompromisne pevné uchytenie hrubých nosných stĺpov k betónu. Čierna pätka stĺpika PS 140C je nekompromisný kotviaci prvok určený pre ťažké nosné stĺpy 140 x 140 mm.
• Pätky na priame zabetónovanie: Kotviaca pätka PS-100U je určená na priame zabetónovanie do betónového základu. K dispozícii je aj v elegantnej čiernej farbe.
• Obojstranné pätky: Obojstranná pätka PSW 70 s tyčou slúži na stabilné ukotvenie drevených stĺpov a trámov k betónovému podkladu.

Masívna oceľová pätka v tvare U slúži na pevné kotvenie drevených stĺpov k betónu a zaručuje spoľahlivú fixáciu.

Ako vybrať správny kotviaci systém?

Faktory ovplyvňujúce výber

Na stabilite sa neoplatí šetriť. Kvalitná pätka potrebuje kvalitný spoj. Pre dokonalé uchytenie dreveného hranola do kovania je dôležité zvážiť niekoľko faktorov:

• Typ podkladu:
  • Do hotového betónu alebo dlažby: Použite kotviace pätky typu U, L alebo pilierové pätky.
  • Do čerstvého (zalievaného) betónu: Ideálnou voľbou sú pätky s roxorom (tŕňom) na zabetónovanie.
  • Priamo do zeme (bez betónovania): Pre ľahšie stavby a ploty odporúčame zatĺkacie pätky (špice) alebo zemné vruty.
• Špecifické požiadavky: Pri nerovnostiach a neštandardných hranoloch vás zachránia nastaviteľné kotviace pätky, ktoré umožňujú regulovať šírku uchytenia (napr. PST).

Dôležitosť správnych rozmerov a materiálov

Vždy vyberajte pätku presne podľa rozmeru vášho dreva. Ak máte hranol 100x100 mm, potrebujete pätku 100 mm. Vôľa by mala byť minimálna (max. 1-2 mm z každej strany), aby konštrukcia po priskrutkovaní nepracovala a nekývala sa. Pre zabezpečenie dlhej životnosti a odolnosti je kľúčové žiarové zinkovanie. Žiarové zinkovanie (ponorenie do tekutého zinku) vytvára hrubú ochrannú vrstvu, ktorá preniká aj do zvarov a hrán.

Moderné riešenia: Skrutkové spoje ako efektívna náhrada kalichov

Revolúcia v kotvení prefabrikovaných stĺpov

V súčasnom stavebníctve sa objavujú inovatívne metódy kotvenia prefabrikovaných stĺpov, ktoré prinášajú značné výhody oproti tradičnému votknutiu stĺpa do kalicha. Skrutkové spoje dokážu efektívne nahradiť kalichové riešenia a zabezpečiť rýchlejšiu, efektívnejšiu a udržateľnejšiu výstavbu.

Skrutkové spoje pozostávajú zo stĺpových pätiek (napr. Peikko HPKM® a BOLDA®), ktoré sa osádzajú do prefabrikovaného železobetónového stĺpa, a kotevných skrutiek (napr. Peikko HPM® a PPM®), ktoré sa osádzajú do základovej konštrukcie, prípadne do spodného prefabrikovaného stĺpa. Už umiestnenie kotevných skrutiek do základovej konštrukcie prináša značné úspory. Pri výrobe prefabrikátov sa pri osádzaní stĺpových pätiek používajú tzv. vynechávky, ktoré zabezpečujú potrebný otvor v stĺpe. Na zabezpečenie správnej polohy skrutiek v základe sa používa montážna šablóna, prípadne montážny rám.

Samotné stĺpy sa pri montáži osadia na spodnú maticu kotevných skrutiek a po nastavení horizontálnej a vertikálnej polohy sa stĺp cez stĺpovú pätku dotiahne hornou maticou. Dotiahnutím matíc je stĺp pre štádium montáže zaistený a nie je potrebné ho následne zavetrovať. Na záver sa skrutkové spoje zalievajú nezmrašťujúcou zálievkou, minimálne takej triedy, ako je trieda betónu stĺpa. Po zaliatí je skrutkový spoj rovnako tuhý ako monolitický spoj.

Inovácia stĺpových pätiek s vysokou únosnosťou

Vývoj stĺpových pätiek sa začal už začiatkom 80. rokov. Odvtedy sa vykonalo viac ako 50 rozsiahlych testov v súlade s príslušnými aktuálnymi smernicami a normami. Najnovšia generácia stĺpových pätiek na vysoké zaťaženie (BOLDA®) je optimalizovaná, takže je kompaktnejšia nielen v porovnaní s predchádzajúcou verziou, ale aj s alternatívnymi dostupnými stĺpovými pätkami. Vďaka kompaktnému vyhotoveniu stĺpovej pätky možno dosiahnuť až o 24 % menšie prierezy stĺpov v porovnaní s predchádzajúcou stĺpovou pätkou PEC®. Menšie prierezy znižujú nároky na spotrebu materiálu a zlepšujú využitie priestoru v budovách.

Samotná pätka je v porovnaní so svojím predchodcom zároveň ľahšia približne o tretinu. Rovnako je výrazne ľahšia aj v porovnaní s alternatívnymi pätkami. Najnovšia generácia stĺpových pätiek na vysoké zaťaženie má certifikát ETA, ktorý je založený na rozsiahlych skúškach odolnosti proti ohybu a šmyku, ako aj požiarnej odolnosti. Ide o jediný skrutkový spoj posudzovaný podľa ETA pre vysoké zaťaženie.

Návrh pätky je možný v softvéri Peikko Designer, ktorý spracováva výpočty na základe eurokódov. Posúdiť skrutkové spoje možno v montážnom aj konečnom štádiu. Rovnako možno posúdiť spoj na zadané zaťaženie aj pri požadovanej požiarnej odolnosti. Súčasťou programu je i návrh prídavnej výstuže.

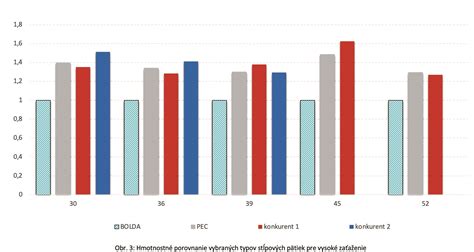

Hmotnostné porovnanie vybraných typov stĺpových pätiek na vysoké zaťaženie

Optimalizácia pätiek vedie k značným úsporám materiálu a zlepšeniu manipulácie, ako je vidieť na hmotnostnom porovnaní:

Priame a nepriame úspory pri použití skrutkových spojov

Použitie skrutkových spojov prináša viaceré priame aj nepriame úspory - časové i finančné. Pre lepšie porovnanie jednotlivých úspor a výhodnosti možno vychádzať z nasledujúcej analýzy.

1. Menší objem železobetónu: Najzásadnejší vplyv na cenu samotného spoja má redukcia objemu železobetónu potrebného na zakotvenie stĺpa. Z praxe vyplynulo, že úspora železobetónu v prípade pätky na skrutky v porovnaní s kalichom nastáva vždy. So zväčšovaním prierezu stĺpa a zvyšovaním potrebnej únosnosti sa výhodnosť použitia skrutiek ešte zvyšuje, a to aj niekoľkonásobne.
2. Vypustenie kalichovej hlavice: Keďže spôsob votknutia stĺpa do základu je iný, kalich možno vypustiť. Práve tento krok prináša značnú úsporu, a to v oblasti finančnej, ako aj časovej. Dodatočné vyhotovenie kalichovej hlavice značne predlžuje čas realizácie základov. Vyviazanie výstuže kalicha, potom debnenie a betonáž predstavujú niekoľko procesov navyše, ktoré okrem predĺženia realizácie zvyšujú aj riziko prestojov na stavbe.
3. Optimalizácia základovej pätky: Keďže spôsob votknutia stĺpa do základu je iný, možno optimalizovať aj samotnú veľkosť základovej pätky, keďže rozšírenie pätky na účely kalicha už nie je potrebné.
4. Redukcia dĺžky stĺpa: Zámena kotvenia stĺpa z kalicha na skrutky prináša so sebou aj redukciu jeho dĺžky. Hĺbka votknutia je v prípade realizácie do kalicha ľahko preskúmateľná a možno ju jednoducho vyčísliť. So zvýšenou dĺžkou stĺpa sa priamo spája aj zvýšená prácnosť a vyššia hmotnosť, čo sa negatívne prejavuje nielen na stavbe, ale aj na doprave z výrobne prefabrikátov na stavbu.
5. Rýchlejšia a jednoduchšia montáž: Ďalšou výhodou použitia skrutkového spoja je urýchlenie procesu výstavby. Vztyčovanie, resp. osádzanie stĺpov môže realizovať malá montážna skupina a rovnako nie je potrebné stĺpy dočasne podopierať. Len čo sa utiahnu matice v spoji, spoj je schopný prenášať momentové zaťaženie a žeriav sa môže presunúť k vztyčovaniu ďalšieho stĺpa. Použitie skrutkových spojov takisto zvyšuje presnosť polohy stĺpa po osadení, znižuje čas potrebný na použitie žeriava, a tým sa šetria aj náklady. Zároveň sa zvyšuje bezpečnosť a zlepšuje prístupnosť na stavbe. Pri osadení do kalicha je tzv. rezerva väčšia, no rýchlosť montáže je v porovnaní s montážou na skrutky rádovo pomalšia. To sa prejaví aj na celkovej cene prác, keďže presné zameriavanie sa realizuje súbežne s osádzaním stĺpov do kalichov, pričom je potrebné platiť prestoje žeriavu. Pri osadení stĺpa na skrutky je presné doladenie polohy výrazne rýchlejšie a v konečnom dôsledku aj lacnejšie.
6. Možnosť opätovného použitia stĺpov: Stavebný priemysel je známy ako jeden z najväčších spotrebiteľov surovín na svete a má aj významný vplyv na globálne emisie CO2. Opätovné použitie betónových konštrukcií je aktuálnou a do budúcnosti aj nevyhnutnou témou. Skrutkové spoje použité na kotvenie stĺpov do základu umožňujú zaoberať sa aj touto tematikou.
7. Nepriama finančná úspora: K najčastejším nepriamym finančným úsporám patrí zmena hĺbky umiestnenia hornej hrany základovej pätky. V niektorých prípadoch je potrebné realizovať výkopy po hornú hranu základovej pätky, aby sa mohol realizovať kalich, a potom treba tento objem zasypať kamenivom. Zmena spôsobu kotvenia z kalicha na skrutky umožní umiestniť pätku vyššie. Tým sa minimalizujú výkopy a nasledujúce zásypy, ktoré majú priamy vplyv na finančné a časové parametre výstavby.

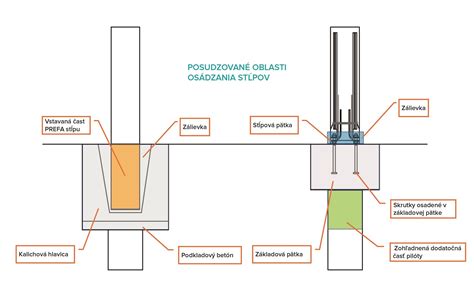

Porovnanie kotvenia stĺpa do kalicha a pomocou skrutkových spojov

Pre lepšie pochopenie výhodnosti skrutkových spojov v porovnaní s tradičným kalichovým kotvením, pozrite si nasledujúcu tabuľku:
