Správny návrh a inštalácia káblových žľabov v miestach s vysokým zaťažením, akým je napríklad podložie vozoviek alebo letiskových plôch, si vyžaduje použitie vysokokvalitných prefabrikátov. Pre zabezpečenie stability a dlhej životnosti infraštruktúry je nevyhnutné dodržiavať prísne montážne postupy a vyberať materiály, ktoré odolávajú extrémnym podmienkam.
Technické vyhotovenie a montáž prefabrikátov
Spájanie prefabrikátov sa vykonáva prostredníctvom vystriedaného pera a drážky, vytvorených na oboch koncoch prefabrikátov po celej styčnej ploche. Tým je zabezpečené dokonalé spojenie medzi jednotlivými žľabmi. Vo veľkostiach KŽ 2 až KŽ 5 je možnosť použitia deliacich priečok. Deliace priečky sa ukladajú do drážok vytvorených na dne žľabov, pričom zvislú stabilitu priečky zabezpečuje prehĺbenie drážky v strede žľabu.
Uzavretie žľabu sa vykoná krytom, ktorý sa uloží na vrchnú časť v tvare L na tesniacu hmotu upevnenú do V drážky. Kryt kábelového žľabu „zapadne“ do žľabu a zabraňuje nedovolenej manipulácii. Pre kábelové žľaby je vydané stavebno-technické osvedčenie a certifikát preukázania zhody v zmysle zákona 90/1998 Zb.z., ako aj povoľovací list ŽSR.
Manipulácia a skladovanie
Aby sa predišlo poškodeniu prefabrikátov pred inštaláciou, je nutné dodržiavať nasledujúce pravidlá:

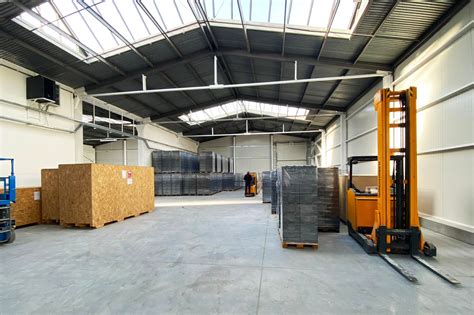

- Prefabrikáty sa skladujú na rovnom, spevnenom a odvodnenom teréne na drevených paletách.
- S prefabrikátmi sa manipuluje ručne alebo pomocou samosvorných klieští.
- Prefabrikáty sa ukladajú úložnou plochou na palety max. v štyroch radoch nad sebou.
- S paletami sa manipuluje pomocou vysokozdvižného vozíka.
Materiálové riešenia: Výhody vysokohodnotného betónu
Moderným štandardom pre náročné aplikácie je vysokohodnotný betón FILCOTEN® HPC. Tento materiál predstavuje vyšší stupeň betónu, kde na dosiahnutie vynikajúcich technických vlastností nie sú potrebné styrén, plastové vlákna ani polyméry. Optimálne hustá štruktúra betónu HPC umožňuje vyrábať ľahšie žľaby s vysokou stabilitou a nosnosťou.
Kľúčové výhody materiálu:
- Maximálna pevnosť: Vysoká pevnosť v tlaku, nad rámec požiadaviek EN 1433.
- Odolnosť: Odolnosť voči extrémnym teplotám, ultrafialovému žiareniu, mrazu a posypovým soliam.
- Bezpečnosť: Nehorľavý materiál triedy A1, nehrozí riziko tvorby zdraviu škodlivého dymu.
- Ekologickosť: 100 % recyklovateľný materiál s overenou ekologickou bilanciou.
Permanent shotcrete stabilisation with TITAN micropiles
Projektovanie a nosnosť v infraštruktúre
Pri návrhu žľabov pod vozovkami či v priestoroch letísk je kľúčovým parametrom nosnosť. Žľaby v airside oblastiach musia znášať extrémne zaťaženie lietadlami (často >900 kN, EN 1433 F900 alebo ekvivalent). Pre spoľahlivé plánovanie vplyvu na životné prostredie pred začiatkom výstavby sa odporúča využívať environmentálne vyhlásenia o produkte (EPD).
| Vlastnosť | Výhoda HPC betónu |
|---|---|
| Hmotnosť | Minimalizovaná, uľahčuje manipuláciu |
| Ukladanie | Rýchle a jednoduché v betónovom lôžku |
| Povrch | Hladký, zabezpečuje najlepší samočistiaci efekt |
Vďaka modulárnej štruktúre produktov je možných množstvo konfigurácií, ktoré poslúžia ako pevný základ pre vaše včasné plánovanie. Na požiadanie je možné vytvoriť vyhlásenie EPD špecifické pre daný projekt, ktoré presne zodpovedá zloženiu vami zvoleného produktu.
