Schémy zapojenia vypínačov svetla: Podrobný sprievodca pre každý typ

Máme mnoho dotazov s prosbou o schémata zapojenia vypínačov. V nasledujúcom texte nájdete schému zapojenia najbežnejších ponúkaných vypínačov. Vypínače a zásuvky všetkých dizajnových radov, ktoré ponúkame, majú zapojenie rovnaké. Tento článok je určený najmä pre laikov, aby sa mohli orientovať v našej ponuke prepínačov.

Zaujímalo vás niekedy, ako zapojiť svetlo a vypínač? Domáci kutili, dnes tu pre vás máme ďalší zo série článkov „Ako na to.“ V uvedenom článku sa spoločne pozrieme konkrétne na to, ako zapojiť svietidlo a príslušný vypínač k nemu.

Bezpečnosť na prvom mieste pri inštalácii elektroinštalácie

Na začiatok musíme spomenúť, že sa jedná o článok výlučne informatívneho charakteru, ktorý má čitateľom pomôcť lepšie pochopiť problematiku a mechanizmy jednotlivých úkonov v rámci procesu inštalácie svietidla a vypínača. V praxi však odporúčame z dôvodu bezpečnosti túto inštaláciu prenechať na odborného elektrikára. Neodborné zapojenie môže poškodiť výrobky aj existujúcu elektroinštaláciu.

Upozornenie: Montáž, opravu či rekonštrukciu elektroinštalácie môže vykonávať iba kvalifikovaný elektrikár, ktorý spĺňa podmienky podľa § 21 - 24 vyhl. MPSVaR č. 508/2009 Z.z. Neodborný zásah do elektroinštalácie môže mať za následok ohrozenie majetku či zdravia osôb. Bezpečnosť je prvoradá. Aj keď ste si istý, že viete, čo robíte, nájdite správny istič v rozvádzači a vypnite ho. Elektrický obvod, ktorý spína vypínač, tým odpojíme od napätia a môžeme pracovať bez rizika.

Identifikácia elektrických vodičov

Základom pri zapojení svietidla je jeho správne umiestnenie. To znamená, že exteriérové svietidlá inštalujeme vo vonkajších priestoroch a interiérové svietidlá v tých vnútorných. Do tohto rovnako spadá účelovosť zvoleného svietidla, od čoho sa následne odvíjajú aj jeho rôzne špecifikácie. Napríklad kúpeľňové osvetlenie musí disponovať nejakou odolnosťou voči tekutým časticiam, a preto by malo byť vhodne zvolené a správne lokalizované v rámci domácnosti a podobne.

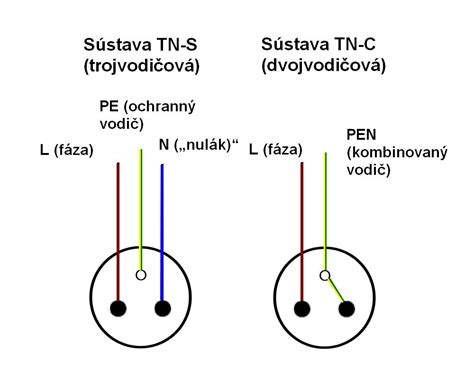

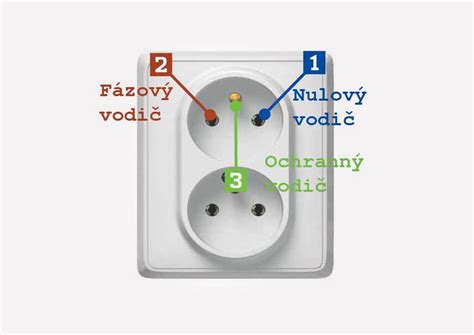

Pre správne zapojenie je kľúčové poznať typy a farby vodičov. Niektoré staršie elektrické rozvody sa môžu ešte vyznačovať dvojvodičovou sústavou, no tie modernejšie sú trojvodičové. Fázový vodič (L) spoznáte podľa čierneho, hnedého, v niektorých prípadoch sivého označenia. Nasleduje neutrálny vodič (N), ktorý má modré označenie a posledný je ochranný vodič (PE), ktorý spoznáte podľa zelenožltej farby (v prípade dvojvodičovej sústavy ide o označenie vodiča PEN). Žltozelený drôt (ochranný) sa pripája na zemniaci kolík.

Dôležité pravidlo: Zelenožltý vodič nikdy nezapájame do vypínača! Modrý vodič tiež nezapájame do vypínača. Avšak, pre modrý vodič v niektorých prípadoch existujú výnimky, ako napríklad vypínač podsvietený signalizačným svetlom alebo vypínač, ktorý spína spotrebiče s potrebou odpájať N vodič - napríklad niektoré ventilátory.

Pri zapájaní vypínača (pravdepodobne) narazíte na tri vodiče. Dvojvodičové zapojenie je zastarané, v súčasnosti nie je podporované slovenskými legislatívnymi normami a v prípade, že realizujete výmenu vypínača na svetlo, je potrebné nahradiť dvojvodič za novodobú trojvodičovú sústavu.

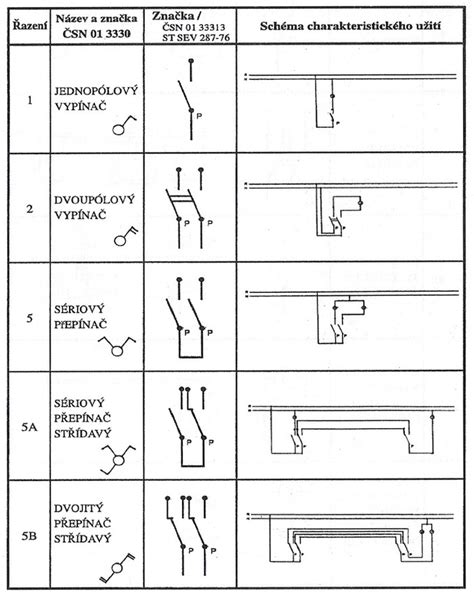

Prehľad typov vypínačov a ich zapojenia

V tomto článku sa pozrieme na to, ako sa od seba líšia rôzne prepínače s rôznymi číselnými označeniami a pre aké použitie sú určené.

Zapojenie vypínača č. 1 (Jednopólový spínač)

Vypínač s radením 1 ovláda jeden svetelný okruh z jedného miesta. Takýto vypínač sa tiež označuje ako jednopólový spínač alebo vypínač č. 1. Ide o základný prepínač, ktorý má jeden vstup a jeden výstup. Spínač č.1 sa najčastejšie používa na ovládanie jedného svetla, ale môže byť zapojený na ovládanie viacerých svetiel naraz.

Zapojenie č. 1, inak jednopólový spínač je najjednoduchší typ zapojenia. Tento typ zapojenia sa využíva zvyčajne v menších miestnostiach s jedným vchodom, kde sa osvetlenie ovláda z jedného miesta (kúpeľňa, WC, komora, malá izba…). V tomto svetelnom obvode je zapojený jeden spínač a jedna alebo viac žiaroviek paralelne. Používa sa v drvivej väčšine miestností s jedným vchodom.

Postup zapojenia vypínača č. 1:

1. Odpojenie napätia: Nájdite správny istič v rozvádzači a vypnite ho. Elektrický obvod, ktorý spína vypínač č. 1, tým odpojíme od napätia a môžeme pracovať bez rizika.
2. Identifikácia káblov a vodičov: V inštalačnej krabici sa môže nachádzať viacero káblov. Je potrebné identifikovať prívodný kábel s napätím a kábel, ktorý napája osvetlenie. Káble následne odizolujeme a oddelíme od seba vodiče. Jednotlivé vodiče odizolujeme odizolovacími kliešťami. Pospájame zelenožlté vodiče svorkou, tak isto pospájame modré vodiče svorkou a tieto vodiče uložíme do inštalačnej krabice. Zelenožltý vodič nikdy nezapájame do vypínača! Modrý vodič tiež nezapájame do vypínača.
3. Určenie fázových vodičov: Zostávajúce dva vodiče sú fázy. Jedna prichádzajúca fáza s napätím a druhá odchádzajúca fáza na svetlo. Spojením fázových vodičov rozsvietime svetlo. Preklápaním kolísky vypínača spájame tieto dva vodiče v tele vypínača. Fázové vodiče sú na Slovensku vždy hnedej, čiernej alebo sivej farby. Pokiaľ neviete, ktorá fáza je prichádzajúca, môžete znova zapnúť istič v rozvádzači a zistiť prítomnosť napätia vo vodičoch. Skúšku prítomnosti napätia vykonajte skúšačkou napätia. V tomto momente sú vodiče pod napätím. Pozor na priamy dotyk prstami alebo inou časťou tela. Elektrický prúd môže spôsobiť vážny úraz. Ihneď po skúške odpojte elektrický obvod vypnutím ističa.
4. Zapojenie vodičov do vypínača: Keď ste sa uistili, že istič je vypnutý, môžeme bezpečne pokračovať v inštalácii vypínača. V závislosti od výrobcu môže byť prevedenie vypínačov rôzne. Môžu mať inak značené alebo inak umiestnené svorky alebo iné prevedenie svoriek (skrutkové svorky alebo pružinové svorky). Bežne používané vypínače Legrand, Schneider Electric alebo Niko budú mať na zadnej strane vypínača schému zapojenia a svorku pre prichádzajúcu fázu s napätím označenú písmenom „L“. Druhý fázový vodič zapojíme do svorky, ktorá napája osvetlenie.
5. Upevnenie a kompletizácia: Vypínač číslo 1 je teraz plne funkčný a je potrebné upevniť ho k inštalačnej krabici skrutkami a nakliknúť krycí rámček na mechanizmus vypínača. V postupe skladania vypínača do celku sú rozdiely nielen medzi výrobcami, ale aj medzi produktovými radmi. Populárne vypínače Legrand Valena Life sa napríklad skladajú z dvoch častí - mechanizmu spojeného s kolískou a krycieho rámčeka. Belgický výrobca Niko zase zdieľa rovnako kvalitný mechanizmus medzi radmi Original, Intense aj Pure a ponúka samostatné kolísky a samostatné rámčeky pre široký výber a kombináciu dizajnov.

Zapojenie vypínača č. 5 (Dvojitý / Lustrový vypínač)

Vypínač č. 5, nazývaný lustrový, umožňuje z jedného miesta ovládanie dvoch nezávislých obvodov. Ide o vypínač s dvoma klapkami - zapojenie 5b (teda 6+6), ale bežne sa dá zapojiť ako 5a (teda 1+1). Tento typ zapojenia možno využiť napríklad v kúpeľni (svetlo + ventilátor), v obývacej izbe pri viacramennom lustri (hlavné svetlo + doplnkové svetlá).

V tomto svetelnom obvode je zapojený jeden spínač s radením 5 a dve svetlá, každé ovládané samostatne. Používa sa väčšinou v kúpeľniach (strop a zrkadlo), obývačkách (dvojramenný luster), spálňach a podobne. Vypínač č.5 je typický dvojitý vypínač, ktorým ovládame dve svetlá alebo dva rady svetiel. Prakticky je to spojenie dvoch vypínačov č.1 do jedného vypínača. Tiež ho môžeme nájsť pod názvom "lustrový vypínač" alebo "sériový vypínač".

V našich vypínačoch č. 5 nie sú od výrobcu implementované vnútorné prepojky. Preto k tomuto vypínaču dodávame doplnkovú prepojku cez Wago svorku, ktorá súčasne slúži ako vstupný pripojovací bod.

Zapojenie vypínača č. 6 (Schodiskový / Striedavý vypínač)

Vypínač č. 6, inak schodiskový vypínač, je najbežnejším typom. Využíva sa na miestach, kde je potrebné ovládať osvetlenie z dvoch miest, teda v prechodných miestnostiach alebo krátkych chodbách či schodiskách. Jeho použitie spočíva v spínaní svetelného okruhu z dvoch miest (chodba, schodisko).

V tomto svetelnom obvode sú zapojené dva spínače a jedna alebo viac žiaroviek paralelne. Používa sa na krátkych chodbách a na schodiskách (prístup iba z dvoch strán). Schodišťový vypínač č.6 dokáže ovládať jedno svietidlo z dvoch miest. Na jednej strane rozsvietime alebo zhasneme a na druhej strane možno vykonať to isté. Ako krásny príklad môžeme použiť chodbu, ktorá má jedno svetlo a dva vypínače č.6 na začiatku chodby a na konci chodby. Na začiatku chodby si svetlo rozsvietime a na druhom konci ho môžeme zhasnúť.

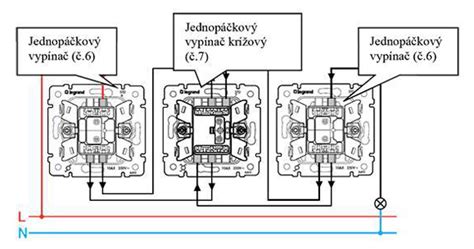

Zapojenie vypínača č. 7 (Krížový vypínač)

Vypínač č. 7, inak krížový vypínač, sa využíva v kombinácii s vypínačom č. 6 v dlhých chodbách či schodiskách, kde je vyžadované ovládanie svietidiel z troch a viacerých miest. Vypínače č. 7 predstavujú stredné vypínače v zapojení, pričom krajné tvoria vypínače typu 6.

Použitie krížového vypínača je pre spínanie chodieb a schodísk s možnosťou vypnutia či zapnutia z tretieho miesta. Používa sa vždy spoločne s vypínačmi radu 6. V tomto svetelnom obvode sú zapojené tri a viac spínačov a jedna alebo viac žiaroviek paralelne. Používa sa na miestach, kde je potrebné rozsviecať z väčšieho počtu miest; typicky väčšie a dlhšie chodby a schodiská.

Tento vypínač patrí medzi tie zložitejšie. Inštaluje sa medzi dva vypínače č.6, keď potrebujeme svietidlá ovládať z troch a viacerých miest. Preto si uvedieme príklad, ktorý by vám mal pomôcť objasniť jeho funkciu. Predstavte si, že máte dlhú chodbu a potrebujete osvetlenie ovládať nielen na konci a začiatku chodby, ale aj uprostred, pretože tam máte 3 vchody. V tomto prípade práve použijete na začiatok a koniec chodby vypínač č.6 a medzi ne k prostrednému vchodu sa umiestni vypínač č.7, ktorým tiež ovládame osvetlenie v chodbe.

Krížový prepínač č. 7 je jednopáčkový vypínač, ktorý sa vždy používa spoločne s vypínačmi č.6. Medzi dvojicu striedavých prepínačov č. 6 je možné zaradiť ľubovoľný počet vypínačov č. 7. Využíva sa najmä na schodiskách a chodbách spolu so striedavými prepínačmi. Pri zapájaní treba dbať na to, aby bola dodržaná schéma - vypínače č. 7.

V našich vypínačoch č. 7 nie sú od výrobcu implementované vnútorné prepojky. Preto k tomuto vypínaču dodávame doplnkové prepojky cez Wago svorku, ktorá súčasne slúži ako výstupný pripojovací bod medzi vypínačom č. 7 a č. 6.

Zapojenie vypínača č. 5b (Dvojitý striedavý vypínač)

Dvojitý striedavý vypínač č.5b (6+6), dokáže ovládať dva rady svietidiel z dvoch miest. Prakticky je to spojenie dvoch vypínačov č.6 do jedného vypínača. Pre príklad si predstavme, že máme v chodbe dve rôzne svietidlá, ktoré ovládame vypínačom č.5b (6+6), ktorý máme na začiatku a konci chodby. Na jednej strane svietidlá rozsvietime a na druhej ich môžeme zhasnúť. Používa sa tam, kde potrebujeme mať dva rady svetiel a ovládať ich z dvoch miest. V spojení s vypínačom č.6 môžeme dosiahnuť ovládanie jedného svetla z jedného miesta, napríklad ľavou páčkou vypínača č.5b, a pravou páčkou ovládanie druhého svetla.

Zvončekové tlačidlo a Žalúziový ovládač

Zvončekové tlačidlo

Zvončekové tlačidlo má jeden vstup a jeden výstup. Tlačidlo sa od vypínačov líši tým, že má iba jednu polohu. Tým, že tlačidlo stlačíme, sa aktivuje príslušné zariadenie, ku ktorému je pripojené, a vráti sa späť na východiskovú polohu. Najčastejšie sa používa ako zvonček k vchodovým dverám, ale môžeme sa s ním stretnúť aj napr. ako ovládanie otvárania garážovej brány.

Žalúziový ovládač

Tento žalúziový ovládač má jeden vstup a dva výstupy. Slúži na ovládanie zariadenia, ktoré má dve polohy. Na žalúziovom ovládači sa môžete stretnúť so šípkami, ktoré udávajú smer pohybu (hore alebo dole).

Špecifiká dotykových vypínačov

Sú dotykové vypínače náročnejšie na inštaláciu? Pokročilejšia technológia je väčšinou náročnejšia na inštaláciu, ale za to oveľa, oveľa jednoduchšia na používanie.

Spárovanie dotykových schodiskových vypínačov

Pri schodiskovom zapojení dotykových vypínačov je potrebné určiť jeden vypínač ako hlavný - ten bude mať okrem pripojenej fázy a komunikačného kábla aj privedený svetelný okruh. Po nasadení sklíčka a zapnutí prúdu nebude možné ovládať druhý (podriadený) vypínač.

Postup spárovania: Po zapnutí prúdu počkajte aspoň 60 sekúnd a následne sa dotknite hlavného vypínača po dobu 5 sekúnd, až začne LED dióda rýchlo blikať. Následne prejdite k druhému (podriadenému) vypínaču a krátko sa ho dotknite.

Dotykové schodiskové vypínače môžete kombinovať napríklad ako 5B + 6 + 5B, alebo v iných kombináciách. Je však dôležité dodržať jednu podmienku: musíte prepojiť svorky rovnakej hodnoty, teda L1 s L1, L2 s L2, alebo L3 s L3. Pozn.: Spoločný svetelný okruh L1 môže byť zapojený aj vo vypínači č.6.

Zrušenie spárovania dotykových vypínačov

Ak potrebujete spárovanie zrušiť, podržte dotyk na hlavnom vypínači po dobu 5 sekúnd, kým začne blikať LED kontrolka. Potom dotyk uvoľnite a znovu stlačte rovnaký vypínač na 5 sekúnd, kým sa LED kontrolka trvalo nerozsvieti.

Všeobecné poznámky k inštalácii

Vypínače je možné osadiť do viacnásobných rámikov max. do 5-násobného podľa ponuky. Osová vzdialenosť je štandardných 71mm, takže postačujú univerzálne spájacie inštalačné krabice. Vypínače sa štandardne dodávajú bez rámikov v požadovanej farbe.
