Elektroinštalácia v rodinnom dome: Komplexný sprievodca od plánovania po realizáciu

Elektrické inštalácie sú neoddeliteľnou súčasťou každej modernej domácnosti, bytu či domu. Už od prvého momentu, keď vstúpime do obytného priestoru, sa stávame závislými od správne navrhnutých a kvalitne zrealizovaných elektroinštalácií. Funkcia elektroinštalácií nespočíva iba v jednoduchom rozvode elektrickej energie do zásuviek a osvetlenia. Moderné elektroinštalácie zahŕňajú komplexné siete, ktoré spájajú množstvo zariadení - od štandardných svetiel, zásuviek, cez bezpečnostné systémy, inteligentné ovládanie domácnosti (tzv. smart home), až po špecializované technológie, ako sú solárne panely, tepelné čerpadlá, klimatizácie či systémy na reguláciu vykurovania a chladenia. Význam elektroinštalácií výrazne narastá najmä v kontexte súčasného životného štýlu.

Elektrické inštalácie sa spravidla delia na vysokonapäťové, nízkonapäťové a informačné. Keď ide o rodinný dom, resp. domácnosť, elektrické inštalácie nízkeho napätia napájajú elektrické spotrebiče a osvetlenie. Informačné inštalácie sa používajú pre telefóny, zabezpečenie proti vlámaniu a protipožiarnu ochranu, klimatizáciu, počítačové siete.

Kľúčové normy a zodpovednosť pri elektroinštalácii

Pri návrhu a realizácii elektroinštalácie je absolútne nevyhnutné dodržiavať platné technické normy a predpisy. Medzi najdôležitejšie patria: STN 33 2000 (súbor pre nízke napätie), STN EN 62305 (ochrana pred bleskom) a STN EN 61643 (SPD - Surge Protective Devices). Článok je informačný, nenahrádza projekt elektroinštalácie ani revíznu správu.

V prvom rade je potrebné zdôrazniť, že akékoľvek práce s elektrickými rozvodmi, návrhmi a realizáciami môžu robiť iba odborne spôsobilé osoby. Pri návrhu je to predovšetkým projektant - autorizovaný stavebný inžinier v kategórii inžinier pre technické, technologické a energetické vybavenie stavieb. Potom je to realizátor návrhu, elektroinštalatér alebo firma, ktorá sa zaoberá elektroinštaláciami. Inštaláciu elektrických rozvodov by mal vykonať kvalifikovaný elektrikár, pretože iba tak je možné zaistiť bezpečnosť pri práci a neskoršom používaní objektu. Treba byť obozretný pri výbere majstra elektrikára a overiť si, či je pracovník certifikovaný a kvalifikovaný elektrikár. Svojpomocná realizácia je povolená len pri jednoduchých úkonoch (napr. výmena zásuvky). Komplexné práce musí vykonávať kvalifikovaný elektrikár s platným oprávnením podľa vyhlášky.

Pred začatím prác: Plánovanie a pripojenie

Pred začatím prác týkajúcich sa elektrických inštalácií je potrebné dohodnúť sa so zhotoviteľom o realizácii plánovaných prác. Pred začatím inštalácie elektrického vedenia sa odporúča mať projekt elektrickej inštalácie vyhotovený projektantom, ktorý určuje výkon a vodivosť káblov v závislosti od zámerov a potrieb, presne určuje vedenie káblov, skriniek, zásuviek a spínačov, čím sa vyhnete ďalším dodatočným nákladom, ak budete chcieť inovovať alebo renovovať elektrické vedenie.

7 krokov k bezpečnej a funkčnej elektroinštalácii

Pre zabezpečenie komplexného a systematického prístupu k elektroinštalácii rodinného domu odporúčame postupovať v nasledujúcich siedmich krokoch. Tento prístup zabezpečí, že budú pokryté všetky dôležité aspekty od plánovania až po finálnu kontrolu.

1. Pripojenie k distribučnej sieti a rezervovaný príkon: Prvým krokom je vyriešenie spôsobu pripojenia domu k distribučnej sieti a rezervovaného príkonu. Pri nových stavbách je potrebné v žiadosti o stavebné povolenie pridať aj prístup k sieťam. Vtedy sa rozvodný podnik vyjadrí, či s danou prípojkou súhlasí a či požadovaný výkon možno odoberať z verejnej siete. Elektrina je potrebná už počas výstavby, preto ak začínate stavať rodinný dom, je potrebné riešiť jeho pripojenie na elektrickú rozvodnú sieť. K stavebnému povoleniu je potrebné vyjadrenie distribučnej spoločnosti, ktorú potom požiadate o vypracovanie návrhu zmluvy o pripojení. Prípojku musí realizovať kvalifikovaný elektrikár a revízny technik vypracúva revíznu správu. Pred pripojením musíte mať zmluvu o dodávke elektriny s dodávateľom elektriny a zmluvu o používaní sústavy s dodávateľom distribúcie. Takáto prípojka má zvyčajne poistky a jednofázové a trojfázové zásuvky, pretože mnohé stavebné stroje a prístroje vyžadujú väčší výkon.
2. Uzemnenie, hlavné pospájanie, bleskozvod a koordinácia SPD: Druhým krokom je riešenie uzemnenia, hlavného pospojovania (HUS), prípadného bleskozvodu a koordinácie SPD. Elektrikár budete potrebovať už pri betónovaní základov, kde do základov uloží základový zemnič, ktorý sa zaleje betónom. Zo základov elektrikár vyvedie vývody, na ktoré neskôr napojí jednotlivé zvody bleskozvodu. Takisto vyvedie vývod pre pripojenie hlavnej uzemňovacej svorkovnice (HUS). Ak uzemnenie v základoch chýba, dá sa vytvoriť aj okolo domu, zemniacimi tyčami alebo inými prvkami.
3. Návrh okruhov, prierezov káblov a trás vedenia: Tretím krokom je návrh počtu a rozdelenia okruhov, prierezov káblov a trás vedenia. Pri väčších vzdialenostiach (napr. garáž, studňa) treba overiť úbytok napätia a prípadne zvoliť väčší prierez. V dome elektrikári ukladajú rozvody najčastejšie do podlahy (do betónového poteru) alebo nad strop. V prípade betónu používajú chráničky, aby sa káble nepoškodili.
4. Návrh a usporiadanie domového rozvádzača: Štvrtým krokom je návrh a usporiadanie domového rozvádzača. Všetky vedenia v dome končia v rozvodnej skrini, ktorá obsahuje elektromer (merač spotreby) a poistky. V dome alebo v byte je nainštalovaný najčastejšie modulárny rozvádzač vo vyhotovení na stenu alebo pod omietku, ktorý sa na Slovensku predáva napríklad pod obchodným názvom Minipragma. Rozvádzač je s elektromerovým rozvádzačom spojený káblom, ktorý sa dimenzuje na hodnotu ističa v elektromerovom rozvádzači. Napríklad pre 25 A istič to môže byť kábel CYKY 5 x 10 mm2. Dobré je namontovať všetky prvky (ističe, rozvádzač, prúdové chrániče) jedného výrobcu, ktoré sú testované pri vzájomnom spolupôsobení a vypínajú sa v takom poradí, aké je potrebné. Pri jeho výbere počítajte aj s rezervou, ak by ste elektroinštaláciu do budúcna rozširovali a pridávali dodatočné prvky (časové spínače, relé, inteligentnú elektroinštaláciu a pod.).
5. Konkrétne rozmiestnenie zásuviek, vypínačov a ovládania svetiel v miestnostiach: Piatym krokom je konkrétne rozmiestnenie zásuviek, vypínačov a ovládania svetiel v miestnostiach. Mnohé faktory elektroinštalácie predpisuje norma, no niektoré vie investor ovplyvniť. Projektant predpíše na izbu osvetlenie a vypínač, no užívateľ (majiteľ rodinného domu alebo bytu) si môže povedať, kde to svetlo bude, či bude len jedno alebo viacero svietidiel, kde bude vypínač, či ho chce ovládať iba z jedného miesta alebo z viacerých miest.
6. Štruktúrovaná kabeláž pre moderné siete: Pre stabilné internetové pripojenie (home office, TV, multimédiá, smart home) má zmysel riešiť aj štruktúrovanú kabeláž. Slaboprúdové rozvody - to čo stačilo pred troma rokmi, je už dnes takmer nepoužiteľné. S WiFi nikdy nedosiahnete také spoľahlivé pripojenie ako cez kábel.
7. Výchozia revízia a dokumentácia stavu: Posledným krokom je výchozia revízia, dokumentácia stavu a úvaha o budúcom rozšírení. Montáž či rekonštrukcia elektroinštalácie musí končiť revíziou - oficiálne sa jej hovorí prvá odborná prehliadka a odborná skúška. Revíziu vykonáva kvalifikovaný revízny technik s osvedčením podľa §24 vyhl. MPSVaR č. 508/2009 Z.z. Revíziu budete potrebovať kvôli kolaudácii na stavebnom úrade.

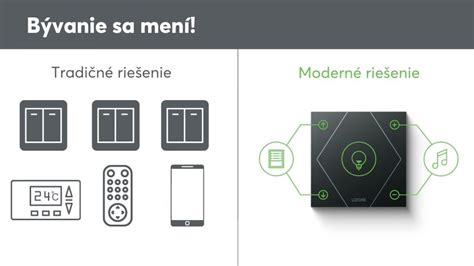

Klasická vs. Inteligentná elektroinštalácia

Elektrické inštalácie sa spravidla delia na klasickú a inteligentnú inštaláciu. Klasická elektroinštalácia je najrozšírenejším a historicky najstarším spôsobom rozvodu elektrickej energie v budovách. Tento typ elektroinštalácie sa používa predovšetkým v rodinných domoch, bytoch, kanceláriách, ale aj v menších prevádzkach, kde nie sú kladené vysoké nároky na automatizáciu, flexibilitu alebo vzdialené ovládanie. Pri klasickej elektroinštalácii sa každý okruh alebo zariadenie ovláda samostatným vypínačom alebo tlačidlom. Výhodou klasickej elektroinštalácie je jej spoľahlivosť, jednoduchá údržba a nízka obstarávacia cena. V prípade poruchy je možné jednotlivé okruhy rýchlo identifikovať a opraviť.

Inteligentná, často nazývaná aj smart elektroinštalácia, predstavuje moderný a technologicky vyspelý spôsob riadenia elektrických rozvodov v budovách. Jej hlavnou výhodou je vysoká flexibilita, možnosť automatizácie a diaľkového ovládania jednotlivých spotrebičov a systémov v domácnosti alebo v kancelárii. Inteligentné inštalácie kombinujú toto všetko do efektívneho a vyváženého, kontrolovaného systému. Inteligentná elektroinštalácia v rodinnom dome vás môže stáť približne od 12 000 až do 30 000 eur, v závislosti od rozsahu automatizácie, použitých technológií, značiek a úrovne integrácie jednotlivých zariadení.

Projektovanie a výber komponentov

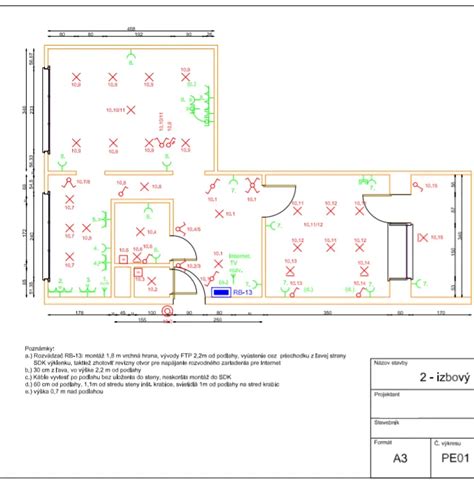

Návrh elektroinštalácie je zložitý proces, ktorý si vyžaduje nielen odborné technické znalosti, ale aj dôkladnú prípravu, plánovanie a schopnosť predvídať budúce potreby užívateľov daného priestoru. V tejto fáze je vhodné vypracovať podrobnú projektovú dokumentáciu, ktorá bude obsahovať nielen schému elektrického zapojenia, ale aj podrobné výkresy rozmiestnenia všetkých prvkov. Nezabúdajte ani na možnosti automatizácie a inteligentného riadenia domácnosti, čo môže výrazne zvýšiť komfort bývania a efektivitu využívania elektrickej energie. Projektom sa totiž nemusíte riadiť do bodky - elektrikár môže navrhnúť lepšie či lacnejšie riešenia. Je lepšie, keď toto všetko bude elektrikár vedieť vopred. Zmeny oproti pôvodnému projektu sa potom zakreslia do projektu skutočného vyhotovenia, ktorý by už mal odrážať realitu.

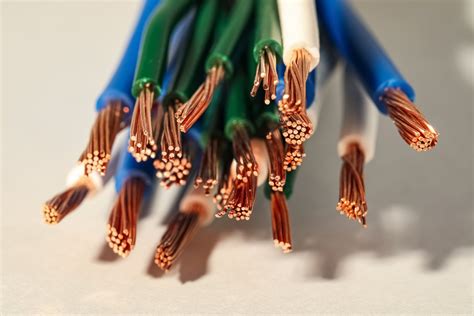

Typy káblov a ich použitie

V súčasnosti sa rodinné domy a byty navrhujú na trojvodičovú sústavu TNS (1 x 230 V), respektíve päťvodičovú sústavu TNS (3 x 230/400 V, rodinné domy alebo byty s elektrickou varnou doskou). Najviac káblov miniete na zásuvkové a svetelné okruhy. Na zásuvkové okruhy vedené v inštalačných rúrkach sa môžu použiť samostatné vodiče 3 x CY 2,5 mm2 alebo káble CYKY 3 x 2,5 mm2, resp. Na zásuvky sa používa CYKY-J 3×2,5 v kombinácii so 16 A ističom. Na svetelné okruhy sa používajú vodiče 3 x 1,5 mm2. Na svetelné obvody sa používajú káble CYKY, ktoré majú prierez vodiča 3 × 1,5 mm2 istené 10 A ističom. Pre napájanie svietidiel z transformátora sa používajú káble na malé napätie - tzv. CYSY. Na prípojky sa používajú káble CYKY 5×10 A a hrubšie alebo hliníková alternatíva v podobe káblov AYKY.

Rozmiestnenie zásuviek a vypínačov

Zložitejšie je projektovanie zásuviek. Ak sa rozhodneme stretnúť sa s projektantom a ovplyvňovať rozmiestnenie zásuviek, je dobré vždy poznať aj rozloženie nábytku v priestore. Vtedy predídeme neželaným situáciám, keď sa obe zásuvky nachádzajú za skriňou a ďalšie dve sú za posteľou. Osvedčilo sa mať jednu zásuvku vždy pri dverách na tej strane, kde je aj vypínač na svetlo. Optimálna výška zásuviek je cca 20 cm nad podlahou. Bežne sa na jeden zásuvkový obvod zapája 10 zásuviek (myslí sa tým vývod), pričom v obvode môže pretekať maximálny prúd 16 A. Na jeden okruh (istič) môžete pripojiť max. 10 zásuviek, pričom dvojzásuvka sa počíta ako jediná elektrická zásuvka. Dokopy teda môžete pripojiť 20 spotrebičov. Pre malé deti sa odporúča použiť prístroje s detskými clonkami.

Elektrické vypínače - nekupujte také, ktoré sa vám nepáčia. Dnes sú dostupné vypínače rôznych dizajnov od bielych po mramorové, kožené a vypínače ktoré už pomaly ani ako vypínače nevyzerajú. Netreba zabudnúť na ovládanie svetla pri posteli, aby ste nemuseli vždy pred spaním vstať a ísť zhasnúť.

Osvetlenie

Elektrické svetlá - reguláciou hlavného osvetlenia (stmievač, dimmer), si môžete nastaviť takú intenzitu svetla, akú v danej chvíli potrebujete. Senzorové (pohybové) svietidlá sa vždy pri pohybe zasvietia a po Vašom odchode samé zhasnú. V konečnom dôsledku ušetríte, pretože nikdy nezabudnete zhasnúť a nebude sa tak celú noc svietiť. LED pásy dokážu vytvoriť elegantné dekoračné osvetlenie. RGB LED pásikom môžete nastaviť farbu, ktorá práve vyhovuje Vašej nálade. Ak chcete ušetriť, LED svietidlá a žiarovky sú jasnou voľbou - taká 6 W LED žiarovka svieti rovnako ako klasická 60 W žiarovka, pričom spotrebuje zlomok elektrickej energie.

Domový rozvádzač a ochranné prvky

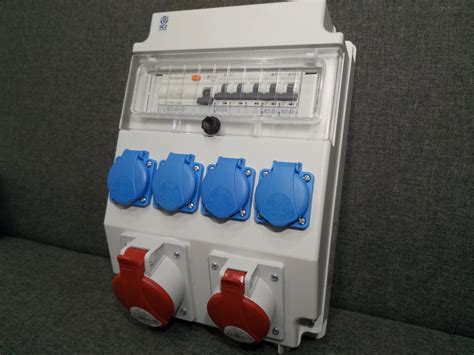

„Srdcom“ elektroinštalácie v byte či v dome je bytová rozvodnica (rozvodná skrinka). Do nej sa umiestňujú prístroje pre jednotlivé elektroinštalačné okruhy (ističe, prúdové chrániče, zvodiče prepätia atď.). Tie sú uchytené na tzv. DIN lištu. Rozvodná skriňa sa obvykle umiestňuje pri vchodové dvere, mala by byť max. tak vysoko, aby ste na ňu dosiahli a v prípade potreby rýchlo vypli konkrétny istič. Rozvodnú skrinku môže osadiť prístrojmi iba firma s príslušným oprávnením, ktorá skrinku zároveň otestuje a vydá protokol o kusovej skúške rozvádzača.

Ističe

Ističe chránia elektroinštaláciu pred nadprúdom a skratom, slúžia zároveň ako vypínače, ktorými môžete príslušný okruh odpojiť od napätia. Na zásuvkové obvody sa používajú jednopólové ističe s menovitým prúdom 16 A a vypínacou charakteristikou B. Na svetelné obvody sa používajú ističe s menovitým prúdom 10 A. Druh a veľkosť ističov určí projektant podľa zaťaženia a rozdelenia okruhov. Pokiaľ si nie ste istí, oslovte nás.

Prúdové chrániče (RCD) a zvodiče prepätia (SPD)

Okrem ističov je v bytových a domových elektroinštaláciách podľa aktuálne platných STN (jún 2020) povinný aj prúdový chránič. Problematiku použitia prúdového chrániča opisuje norma. Pre všetky zásuvkové obvody, ktoré končia vo vlhkom prostredí, alebo ak je zásuvka vyvedená do vonkajšieho prostredia (napríklad na fasádu), použije sa prúdový chránič. Odporúčame použiť prúdový chránič nielen na tieto zásuvkové obvody, ale aj na svetelné obvody. Norma predpisuje jeden chránič s hodnotou rozdielového prúdu 30 mA (chráni zdravie osoby), no môže sa ich použiť aj viac.

Ak chcete elektroinštaláciu a spotrebiče ochrániť ešte lepšie, môžete siahnuť aj po ďalších prvkoch, ako napr. zvodiče prepätia. Veľké prepätie môže vzniknúť v elektrickom obvode, ak do bleskozvodu nášho domu (alebo v jeho blízkosti) udrie blesk. Všetky prístroje, ktoré máme pripojené v pohotovostnom režime, a je ich naozaj dosť, sa môžu poškodiť prepätím blesku. Preto odborníci odporúčajú použiť jeden zvodič prepätia priamo v rozvádzači napríklad zvodič PRF1 12,5r. Ten ochráni väčšinu domácich spotrebičov pri blízkom údere blesku s následným prepätím a prúdom do 100 kA.

Špecifické oblasti a moderné riešenia

Kuchyňa a kúpeľňa

Osobitnú pozornosť treba venovať kuchyni a napájaniu spotrebičov v nej. Tu je vhodné rozdeliť zásuvkové obvody na spotrebiče zabudované v kuchynskej linke a na spotrebiče položené na nej. Zabudované spotrebiče ako umývačka riadu, drvič, elektrická rúra, chladnička, mikrovlnná rúra prípadne kávovar a všetko ostatné, čo môže byť vstavané, by malo mať svoju vlastnú zásuvku. Preto je vhodné aj poznať, kde tieto spotrebiče budú umiestnené a pamätať aj na odporúčania výrobcov spotrebičov.

V niektorých priestoroch ako napr. kúpeľňa, kuchyňa, umývacie priestory, priestor okolo bazéna alebo exteriérové priestory, platia pre elektroinštaláciu prísnejšie pravidlá ako pre ostatné priestory domu, resp. bytu. Okolie umývadiel sa považuje za umývací priestor, kúpeľňa je zase rozdelená na niekoľko elektroinštalačných zón, do ktorých môžete umiestniť rôzne typy el. zariadení. Vypínače a zásuvky na 230 V musíte umiestniť aspoň 60 cm od vane. Práčka v kúpeľni musí mať samostatný okruh - podľa predpisov.

Elektrické podlahové vykurovanie

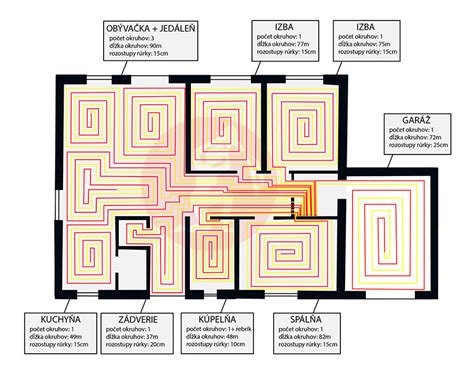

Princíp elektrického podlahového kúrenia spočíva v tom, že pod povrchom podlahy je inštalovaný vykurovací systém, ktorý môže mať podobu buď vykurovacích rohoží, káblov alebo fólií. Po zapnutí systému prechádza elektrický prúd cez tieto vykurovacie prvky, ktoré začnú produkovať teplo. Výhody elektrického podlahového vykurovania sú najmä vysoký komfort bývania, estetika a jednoduchá a rýchla inštalácia, najmä pri moderných fóliách. V posledných rokoch získava na popularite aj možnosť prepojenia elektrického podlahového vykurovania s inteligentnými systémami riadenia domácnosti, teda s takzvanou inteligentnou elektroinštaláciou. Táto zbernica slúži na prepojenie jednotlivých senzorov teploty, ktoré sa nachádzajú v rôznych miestnostiach alebo vykurovacích zónach, s centrálnou riadiacou jednotkou alebo termostatom.

Exteriérová elektroinštalácia

Nezabudnite na osvetlenie chodníkov, záhradných rastlín, fontány a podobne. Ku všetkým spotrebičom treba priviesť prúd ešte počas stavby domu. Prebúravať sa cez dokončenú fasádu je neestetické a môže neskôr spôsobiť problémy s presakovaním vody. Vyhrievanie chodníkov v zime je šikovné riešenie pre tých, ktorí nechcú odhŕňať sneh. Ak budete mať posuvnú bránu, v zime je výhodné ju vyhrievať, aby nezamrzla a išla otvoriť aj keď nasnežilo, bol odmäk a prituhlo. Ak si nie ste istí, kde bude čo v exteriéri rozmiestnené, nezabudnite si nechať vyviesť z domu rezervné káble a počítať aj s rezervou na istiace prvky v rozvádzači.

Orientačné ceny elektroinštalácií a vykurovania

Cena závisí od rozsahu prác, použitých materiálov a náročnosti projektu. Pri novostavbe rodinného domu alebo väčšej rekonštrukcii je projekt elektroinštalácie prakticky nevyhnutný. Nižšie uvádzame orientačné ceny:
