Izolačný odpor je kritický parameter používaný na meranie schopnosti izolačných materiálov odolávať toku elektrického prúdu. Označuje kvalitu izolácie v elektrických zariadeniach a systémoch, zabezpečuje bezpečnú a spoľahlivú prevádzku. Izolačná odolnosť sa týka odporu, ktorý ponúka izolačné materiály na tok priameho prúdu (DC), keď sa aplikuje napätie.
Význam merania izolačného stavu
Izolačný odpor priamo odráža stav izolačných materiálov. Nízka izolačná odolnosť môže viesť k zvýšenému prúdu úniku, čo môže spôsobiť skraty, oblúk alebo požiare. Odolnosť v oblasti izolácie je životne dôležitým parametrom na vyhodnotenie výkonu izolačných materiálov v elektrických zariadeniach. Pravidelné testovanie pomáha zisťovať problémy, ako je starnutie, kontaminácia alebo poškodenie, predchádzanie zlyhaniam elektrických látok a zabezpečenie bezpečnej prevádzky.
Izolácia v kábli je ako ochranný štít, ktorý udržuje elektrický prúd v prúde tam, kde má ísť. V priebehu času sa táto izolácia môže zhoršiť v dôsledku faktorov, ako je teplo, vlhkosť, mechanické namáhanie a vystavenie chemikáliám. Keď izolačný odpor klesne, môže to viesť k elektrickým únikom, skratom a dokonca aj požiarom.
Metodika merania a prístroje
Izolačná rezistencia sa zvyčajne meria pomocou testera izolácie (tiež známy ako megohmmeter alebo „Megger“). Tieto zariadenia generujú meracie napätie a merajú prúd prepečený cez izoláciu. Izolačný odpor sa definuje podľa STN 34 6460 ako pomer konštantného jednosmerného napätia pripojeného na vybitú izoláciu a prúdu, ktorý preteká izoláciou v dohodnutom čase. Všeobecne sa určuje hodnota odporu po 1 minúte od priloženia napätia predpísanej veľkosti.
Testovanie izolačného odporu MFT1741 | Ochrana vstupu meggerom je zabudovaná v každom modeli MFT
Postup merania v sieťach nízkeho napätia
- Skontrolujte batériu: Skontrolujte, či má tester dostatok energie z batérie.
- Výber testovacieho napätia: Testovacie napätie, ktoré si vyberiete, závisí od typu a menovitého výkonu kábla, ktorý testujete.
- Odpojenie od napájania: Pred začatím testovania sa musíte uistiť, že kábel je úplne izolovaný od akýchkoľvek zdrojov napájania.
- Pripojenie testovacích káblov: Pripojte červený vodič k jednému vodiču a čierny vodič k druhému vodiču alebo vonkajšiemu plášťu kábla.
- Spustenie testu: Stlačením tlačidla „Test“ na testeri spustíte test.
| Parametre | Popis |
|---|---|
| Kritériá | Izolačný odpor má mať hodnotu Riz>=1kohm/1V |
| Frekvencia | Súčasť preventívnej údržby elektrických systémov |
| Interpretácia | Rozhoduje podľa stanovených štandardov a predpisov |

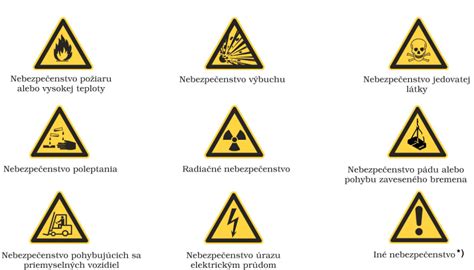

Bezpečnostné upozornenia a špecifiká
Pozor! V obvodoch za prúdovým chráničom je dôležité merať izolačný odpor medzi vodičmi N a PE, aj minimálny zvod medzi týmito vodičmi spôsobuje nežiadúce vypínanie RCD. Pozor! Ak sa v elektrickej inštalácii nachádzajú napríklad SPD, alebo iné zariadenia, ktoré by mohli výsledok merania ovplyvniť, alebo by ich meranie mohlo poškodiť, takéto zariadenia sa musia pred meraním odpojiť. Ak toto odpojenie nie je možné, je možné znížiť skúšobné DC napätie na 250 V, výhodnejšie až na 100 V.
Kontaktný odpor a izolačný odpor sú dve dôležité elektrické vlastnosti, ktoré však slúžia na rôzne účely. Kontaktný odpor je o zabezpečení dobrých elektrických spojení, zatiaľ čo izolačný odpor je o zamedzení nežiaducich elektrických ciest. Týmto meraním v podstate preverujeme ochranu pred zásahom elektrickým prúdom - izoláciu živých častí.
