Rozsah a kľúčový význam izolačného odporu elektrických vykurovacích rohoží

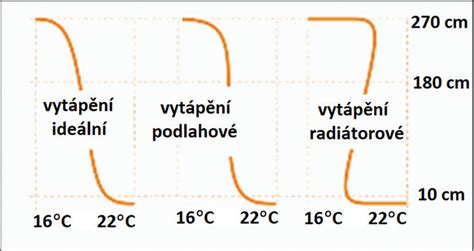

Elektrické vykurovacie rohože sú moderným a efektívnym riešením pre podlahové vykurovanie v rôznych typoch budov, od domácností po komerčné priestory. Ich spoľahlivá a bezpečná prevádzka je kritická, a preto je meranie izolačného odporu neoddeliteľnou súčasťou ich údržby a inštalácie. Hodnota izolačného odporu je dôležitý parameter označujúci izoláciu elektrickej vykurovacej trubice, a za normálnych okolností, čím väčšia je hodnota izolačného odporu, tým lepšia je izolácia.

Čo je elektrická vykurovacia rohož?

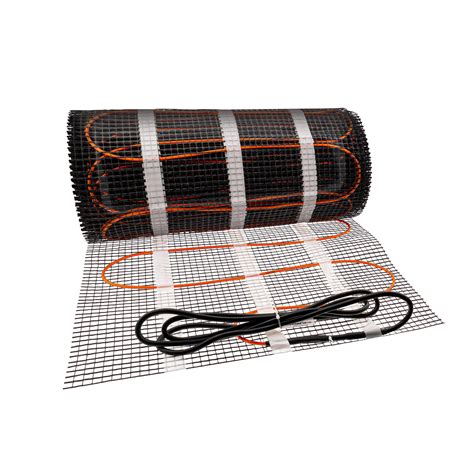

Vykurovaciu rohož tvorí tenký odporový vykurovací vodič uložený na samolepiacej sieťovine zo sklených vlákien. Tieto rohože sa používajú pri elektrickom podlahovom vykurovaní. Viacvláknový Ni-Cr vykurovací vodič premieňa elektrický prúd na teplo, ktoré následne zohrieva bezprostredné okolie rohože.

Vykurovacie vodiče sú odizolované vrstvou teflónu a opletené ochranným uzemnením. Samotné vykurovacie vodiče sú obalené teflónovou vrstvou, ktorá zabezpečuje extrémnu odolnosť na vysoké teploty až do 250 °C. Vrchná PVC izolácia je odolná do teploty 105 °C. Vykurovacie rohože sú často dvojžilové, čo umožňuje začínať na jednom mieste a skončiť niekde inde bez nutnosti vrátiť sa k východziemu bodu.

Šírka vykurovacej rohože je často štandardizovaná, napríklad na 50 cm, a je dostupná v rôznych dĺžkach. Vykurovacia rohož je vyrobená vždy na pevne danú dĺžku a nie je možné ju skracovať. Avšak, vykurovacie káble sa nesmú strihať. Môže sa strihať iba podložka zo sklenených vlákien, čo umožňuje tvarovať rohož podľa rozmerov miestnosti a obchádzať miesta trvalo umiestneného nábytku alebo zóny, kde sa nesmú inštalovať elektrické rozvody.

Príklady typov vykurovacích rohoží:

• Vykurovacia rohož HAKL TF 150: Určené k lepeniu na základový betón alebo na tepelnú izoláciu.
• Vykurovacia rohož HAKL TP 140: Vhodné pre montáž pod plávajúce laminátové parkety.

Dôležitosť izolačného odporu vo vykurovacích rohožiach

Meranie izolačného odporu v nízkonapäťových (NN) sieťach je dôležitou časťou údržby elektrických inštalácií a zariadení v domácnostiach, priemysle, komerčných budovách a iných miestach, kde sa používajú nízkonapäťové elektrické systémy. Pre elektrické vykurovacie rohože je to obzvlášť kritické.

Hodnota izolačného odporu je dôležitý parameter, ktorý označuje kvalitu izolácie elektrickej vykurovacej trubice. Za normálnych okolností platí, že čím väčšia je hodnota izolačného odporu, tým lepšia je izolácia. Hodnota izolačného odporu bežnej elektrickej vykurovacej trubice je v ideálnom prípade nekonečná. Správna izolácia zabraňuje únikom prúdu, zvyšuje bezpečnosť a predlžuje životnosť systému. Bezpečná a spoľahlivá prevádzka elektrických systémov je tak priamo závislá od adekvátneho izolačného odporu.

Meranie izolačného odporu: Metódy a postupy

Meranie izolačného odporu je nevyhnutné v niekoľkých fázach inštalácie a prevádzky vykurovacích rohoží, aby sa zistilo možné poškodenie vykurovacej rohože a zabezpečila sa jej správna funkčnosť.

Kedy vykonávať meranie?

• Pred inštaláciou: Po vybalení rohože, pred jej pokládkou.
• Počas montáže: Po položení rohože a pred jej zaliatím.
• Po dokončení montáže: Po zatmelení alebo zaliatí, pred pripojením do siete.

Metódy a nástroje merania

Na meranie izolačného odporu sa používajú špeciálne zariadenia nazývané megohmmetry alebo izolačné testery. Tieto zariadenia generujú meracie napätie, zvyčajne jednosmerné napätie (DC), a merajú prúd prepojený cez izoláciu. Z nameraného prúdu a aplikovaného napätia sa vypočíta izolačný odpor.

Normy a predpisy určujú minimálne hodnoty izolačného odporu, ktoré musia byť dosiahnuté pre rôzne typy inštalácií. Výsledky merania izolačného odporu sa interpretujú na základe stanovených štandardov a predpisov. Namerané hodnoty sa vždy zapíšu do záručného listu.

Meranie izolačného odporu je súčasťou preventívnej údržby elektrických systémov a je kritickým aspektom pre bezpečnú a spoľahlivú prevádzku elektrických systémov.

Kľúčové aspekty inštalácie elektrických vykurovacích rohoží

Správna inštalácia je rovnako dôležitá ako kvalitná rohož a pravidelné meranie izolačného odporu. Niektoré typy elektrického podlahového vykurovania sú vhodné aj na inštaláciu svojpomocne, nikdy však netreba zabúdať na to, že elektrickú inštaláciu musí vykonať pracovník so zodpovedajúcou kvalifikáciou.

Príprava podkladu a tepelná izolácia

Pred samotným kladením vykurovacích rohoží je potrebné skontrolovať podkladovú vrstvu, ktorá musí byť vyzretá, suchá, súdržná, zbavená prachu a mastnoty. Nepevné, nesúdržné a znečistené miesta sa musia odstrániť a opraviť. Po očistení a oškrabaní povrch povysávajte pomocou priemyselného vysávača.

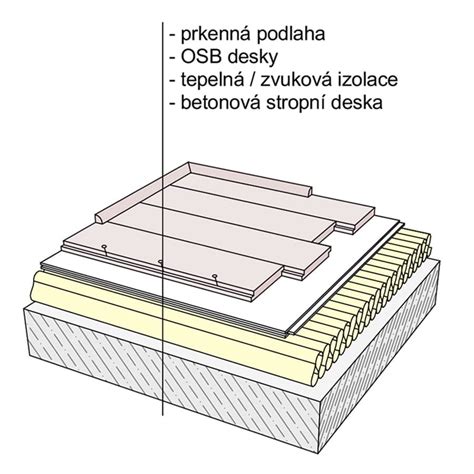

Aby nedochádzalo k úniku tepla do spodných častí konštrukcie, je vhodné rohože ukladať na tepelnoizolačné dosky. Podlahová izolácia použitá priamo pod vykurovacou rohožou musí mať minimálnu tepelnú odolnosť do 80 °C a odolnosť v tlaku min. 300 kpa. Môžete použiť XPS polystyrénové alebo PIR dosky potiahnuté lepidlom.

Pokiaľ vám to celková skladba podlahy dovolí, použitie tepelnej izolácie výrazne urýchli dobu nábehu podlahy. Napríklad, s izolačnými doskami F-board sa podlaha nahreje do 30 minút, zatiaľ čo bez izolačných dosiek to môže trvať asi 2,5 hodiny. Izolácia nesmie byť upevňovaná pomocou klincov alebo iného tvrdého spojovacieho materiálu. V prípade, že pri pokládke izolácie vznikli väčšie medzery, treba ich vyplniť pomocou nízkoexpanznej PUR peny.

Ukladanie vykurovacej rohože

Elektrické vykurovacie rohože sa inštalujú priamo na betónový poter alebo na tepelnú izoláciu dosiek XPS. Samotná inštalácia rohože je jednoduchá, pretože sieťovina zo sklených vlákien, na ktorej sú uchytené vykurovacie káble, je samolepiaca. To umožňuje jednoduché prilepenie vykurovacej rohože k podkladu.

Vykurovaciu rohož možno položiť v ľubovoľnom smere. Pre tvarovanie a obchádzanie trvalo umiestneného nábytku alebo miest v zóne 0, kde sa nesmú inštalovať elektrické rozvody a spotrebiče, musíte prestrihnúť sklolaminátovú mriežku. UPOZORNENIE: Pri tvarovaní a rozkladaní vykurovacej rohože nikdy nestrihajte vykurovacie vodiče, ani neskracujte vykurovaciu rohož! Vykurovacie káble sa nesmú navzájom prekrývať ani sa navzájom dotýkať.

Po položení rohože sa na povrch aplikuje flexibilný lepiaci tmel. UPOZORNENIE: Na zapracovanie do podlahy používajte iba flexibilné lepidlá. Lepidlo treba veľmi opatrne rozotrieť po celom povrchu a opatrne do neho obaliť vykurovacie vodiče. Následne položte dlažbu na vrstvu flexibilného lepidla s hrúbkou najviac 5 - 7 mm. UPOZORNENIE: Pokládku dlažby robte s najvyššou opatrnosťou. Je zakázané rezať, odkladať a nechávať kusy dlažby na lepiacej malte. Vykonávajte všetky prípravné práce mimo zónu inštalácie podlahového kúrenia.

Inštalácia snímača teploty podlahy

Snímač teploty podlahy je umiestnený v chráničke, ktorá je vedená v drážke v podlahe. Chránička nesmie vytŕčať nad úroveň podlahy a má ísť paralelne s vykurovacími káblami.

Podlahová sonda sa umiestňuje do vykurovanej plochy čo najbližšie k nášľapnej vrstve podlahy. Mala by byť umiestnená uprostred vykurovacej slučky - termistor sa nesmie vykurovacieho kábla dotýkať. Pokiaľ by bol príliš blízko, meral by teplotu v blízkosti plášťa vykurovacieho kábla, ktorá môže byť približne 50 °C. Termostat by tak podlahové vykurovanie neustále vypínal, aj keby bola podlaha studená.

Na vyznačenom mieste sa do podkladovej dosky vyhĺbi drážka. Podlahová sonda sa zatiahne do ryhovanej ohybnej trubice - tzv. husieho krku - a ochranná trubica sa uloží do vyhĺbenej drážky. Koniec ochrannej trubice sa utesní, aby do nej nevnikol lepiaci tmel. Pokiaľ husí krk dáte do drážky a sonda bude 5mm pod úrovňou rohože, nebude to mať na funkciu podlahovej sondy vplyv.

Elektrické pripojenie a kontrola

Vykurovacie rohože je možné pripojiť k zdroju napájania iba paralelne. Nainštalujte termostat do pripravenej inštalačnej krabice namontovanej v miestnosti s napájacími vodičmi vykurovacej rohože, káblami elektrického vedenia a káblom od snímača teploty podlahy.

Pre kontrolu elektrického zapojenia a inštalovanej vykurovacej rohože, ako aj celkového výkonu zmerajte rezistenciu (odpor) nainštalovaného okruhu. Táto kontrola je posledným krokom pred finálnym spustením systému a zabezpečuje, že všetky pripojenia sú správne a bezpečné.

Prehľad typických parametrov elektrických vykurovacích rohoží (príklad)

Vykurovacie rohože sú dostupné v rôznych dĺžkach, pričom ich šírka je často štandardizovaná na 50 cm. Výkonová hustota sa líši v závislosti od konkrétneho modelu a určenia (napr. 140 W/m² pre pod laminát, 150 W/m² pre pod dlažbu).
