Bezpečnosť na prvom mieste - každý inštalatér, údržbár alebo nadšenec pre domácich majstrov s týmto tvrdením súhlasí. Pri navrhovaní elektrickej inštalácie alebo zariadení napájaných zo siete je dobré mať na pamäti dva pojmy - odpor uzemnenia a izolačný odpor. Meranie izolačného odporu v nízkonapäťových (NN) sieťach je dôležitou časťou údržby elektrických inštalácií a zariadení v domácnostiach, priemysle, komerčných budovách a iných miestach, kde sa používajú nízkonapäťové elektrické systémy. Systematické testovanie a kontrola stavu izolácie je nevyhnutná, ak chceme bezpečne používať inštalácie a elektrické zariadenia.
Čo je izolačný odpor?
Izolačný odpor je schopnosť zabrániť prieniku zvodového prúdu. Ideálny izolátor je nevodivý, to znamená, že odpor je nekonečný, ale v skutočnosti má izolátor vždy určitú, veľmi slabú vodivosť. Izolátor má charakteristiku zabraňujúcu prúdeniu prúdu, ale ak sa použije vysoké napätie, bude vnútri alebo povrchom izolátora pretekať malé množstvo zvodového prúdu. Čím väčší odpor, tým lepšie, zvyčajne v miliónoch ohmov (MΩ). Izolačný odpor kábla sa meria v ohmoch (Ω) a je zvyčajne veľmi vysoký, často v rozsahu megaohmov (MΩ) alebo dokonca gigaohmov (GΩ).
Izolačný odpor domácich spotrebičov je jedným z dôležitých ukazovateľov na hodnotenie kvality izolácie. Izolačný odpor sa vzťahuje na odpor medzi živou časťou domáceho spotrebiča a exponovanou nenabitou kovovou časťou. S rýchlym rozvojom odvetvia domácich spotrebičov a výraznou zvýšenou popularitou týchto výrobkov, s cieľom zaistiť osobnú bezpečnosť používateľov, sú požiadavky na kvalitu izolácie domácich spotrebičov čoraz prísnejšie.
Faktory ovplyvňujúce izolačný odpor
Izolačný odpor sa zníži v dôsledku poškodenia materiálu, organických látok pripevnených k povrchu, prachových a vodných kvapiek atď. Niekoľko faktorov môže ovplyvniť izolačný odpor kábla teplotného adaptéra, ako aj iných typov káblov a izolácií.
- Kvalita materiálu: Kvalita izolačného materiálu používaného v kábli je jedným z najdôležitejších faktorov.
- Konštrukcia káblov: Konštrukcia kábla, vrátane hrúbky izolačnej vrstvy, počtu vodičov a usporiadania vodičov, môže tiež ovplyvniť izolačný odpor.
- Environmentálne podmienky: Podmienky prostredia, v ktorých sa používa kábel, môžu mať významný vplyv na jeho izolačný odpor.
- Vek a opotrebenie: V priebehu času sa izolačný materiál v kábli môže zhoršiť v dôsledku starnutia, mechanického napätia alebo iných faktorov.
- Vlhkosť: Nepochybne ovplyvňuje meranie izolačného odporu. Izolátor môže absorbovať vlhkosť v rôznej miere, hlavne v závislosti od jeho typu.
- Teplota: Je druhým faktorom, ktorý ovplyvňuje výsledok merania izolačného odporu. Izolačný odpor klesá so zvyšujúcou sa teplotou, ale tieto zmeny majú rôznu mieru v závislosti od typu izolátora.
- Testovacie napätie a čas merania: Výsledok merania izolačného odporu je tiež ovplyvnený napätím a trvaním merania. Keďže prúd úniku nie je v celom rozsahu úmerný napätiu, izolačný odpor najprv klesá pomerne rýchlo, potom pomalšie až do stabilizácie. Po prekročení určitého napäťového prahu charakteristického pre konkrétny izolátor však dôjde k prierazu a hodnota izolačného odporu rýchlo klesne.
Prečo je dôležité merať izolačný odpor?
Meranie izolačného odporu v podstate preveruje ochranu pred zásahom elektrickým prúdom - izoláciu živých častí. Meranie izolačného odporu v sieťach NN je kritickým aspektom pre bezpečnú a spoľahlivú prevádzku elektrických systémov. Integrita signálu: Vysoký odpor izolácie zaisťuje, že elektrický signál prenášaný káblom nie je ovplyvnený elektrickým únikom. Bezpečnosť: Izolačný odpor je dôležitý aj z bezpečnostných dôvodov. Kábel s nízkym odporom izolácie môže predstavovať riziko elektrického nárazu alebo ohňa, najmä vo vysokonapäťových aplikáciách. Navyše, v obvodoch za prúdovým chráničom (RCD) je dôležité merať izolačný odpor medzi vodičmi N a PE, pretože aj minimálny zvod medzi týmito vodičmi spôsobuje nežiadúce vypínanie RCD.
Súlad: Mnoho priemyselných odvetví a aplikácií má osobitné požiadavky na izolačný odpor. Napríklad v lekárskom priemysle musia káble teplotného adaptéra používané v systémoch monitorovania pacientov spĺňať prísne normy bezpečnosti a výkonnosti vrátane požiadaviek na izolačnú odolnosť.
Meranie izolačného odporu - metódy a postupy

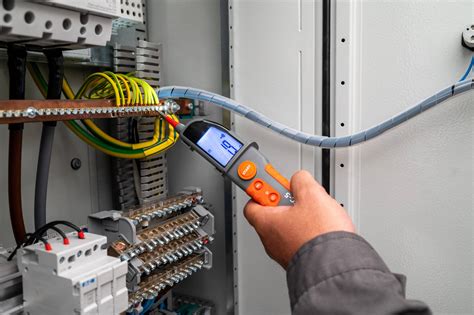

Na meranie izolačného odporu sa používajú špeciálne zariadenia nazývané megohmmetry alebo izolačné testery. Tieto zariadenia generujú meracie napätie a merajú prúd prepojený cez izoláciu. Meranie izolačného odporu sa zvyčajne vykonáva pri jednosmernom napätí (DC).
Príprava pred meraním
Ak sa v elektrickej inštalácii nachádzajú napríklad SPD (prepäťové ochrany) alebo iné zariadenia, ktoré by mohli výsledok merania ovplyvniť, alebo by ich meranie mohlo poškodiť, takéto zariadenia sa musia pred meraním odpojiť. Ak toto odpojenie nie je možné (napr. pevné 230V zásuvky so vstavanou SPD3), je možné znížiť skúšobné DC napätie na 250 V, výhodnejšie až na 100 V.
Pri meraní izolačného odporu kábla by sa mal odpojiť napájací zdroj a strana zaťaženia.
Postup merania (všeobecne)
- Zapojíme merací prístroj do meraného obvodu.
- Jednotlivé merania.
- ISO (Izolačný odpor).
- ISO všetko.
- Skontroluj, prípadne setupni parametre obvodu - hlavne napätie, ktoré ideš do meraných obvodov pripojiť.
- START.
Typy merania
- Bodové meranie: Zahŕňa vykonanie niekoľkých meraní v rôznych častiach izolácie. Po vykonaní meraní by sa mali všetky výsledky korigovať v závislosti od teploty.
- Meranie ako funkcia času: Tento typ testovania je oveľa presnejší, pretože nezávisí od teploty. Štandardný čas pre meranie izolácie je minimálne 1 minúta, podľa normy PN-HD 60364-6. Pre podrobnejšie diagnostické testy (napr. polarizačný index PI alebo dielektrický absorpčný pomer DAR) môže byť čas merania dlhší.
- Meranie technickou metódou: Stojí za zmienku aj merania, ktoré je možné vykonať s megohmmetrom, t.j. meračom s vlastným zdrojom testovacieho napätia alebo miliammetrom, a v tomto prípade použiť sieťové napätie.
Meranie izolačného stavu - bytová prípojka.
Normy a hraničné hodnoty izolačného odporu
Normy a predpisy určujú minimálne hodnoty izolačného odporu, ktoré musia byť dosiahnuté pre rôzne typy inštalácií. Výsledky merania izolačného odporu sa interpretujú na základe stanovených štandardov a predpisov. Izolačný odpor je najzákladnejším indexom izolácie elektrických zariadení a elektrických obvodov. Izolačný odpor sa mení v priebehu času. To je ovplyvnené procesmi starnutia izolácie, mechanickým poškodením a environmentálnymi faktormi (vlhkosť, teplota).
Minimálne hodnoty izolačného odporu podľa typov zariadení a inštalácií
| Typ zariadenia/obvodu | Minimálny izolačný odpor | Testovacie napätie | Poznámka |
|---|---|---|---|
| Nízkonapäťové elektrické zariadenia (pri izbovej teplote) | 0,5 MΩ | Nie je špecifikované (typicky 500V DC) | Pri prevádzke: 1MΩ/kV |
| Nízkonapäťové elektrické spotrebiče a ich spojovacie káble | 1 MΩ | Nie je špecifikované | Vo vlhkom prostredí: 0,5 MΩ |
| Malá zbernica sekundárneho obvodu | 10 MΩ | Nie je špecifikované | |
| Ručné elektrické náradie triedy I | 2 MΩ | Nie je špecifikované | |
| Pohyblivá časť vysokonapäťového zariadenia na rozvod energie | 1 MΩ | 2500V | |
| Vysokonapäťový hlavný obvod | 250 MΩ | Nie je špecifikované (typicky >1000V DC) | |
| Novoinštalovaný kábel | 50 MΩ | Nie je špecifikované | |
| Vysokonapäťové káble (v prevádzke) | 2 MΩ | Nie je špecifikované | |
| Nízkonapäťové káble (v prevádzke) | 0,5 MΩ | Nie je špecifikované | |
| Stator AC motora (>1000V) | 1 MΩ | 2500V | Rotor: 0,5 MΩ |
| Stator AC motora (<1000V) | 0,5 MΩ | 1000V | |
| Stator AC motora (<500V) | 0,5 MΩ | 500V | |
| AC motor po oprave (<500V) | 1 MΩ | Nie je špecifikované | Medzi fázami vinutia a zemou |
| AC motor po oprave (>500V) | 5 MΩ | Nie je špecifikované | Medzi fázami vinutia a zemou |
Izolačný odpor v rôznych aplikáciách
Káble teplotného adaptéra
Odolnosť v oblasti izolácie je kritický elektrický parameter, ktorý hrá významnú úlohu pri výkone a bezpečnosti elektrických zariadení vrátane káblov teplotného adaptéra. V kábli teplotného adaptéra sa izolačný materiál používa na oddelenie vodičov a na zabránenie úniku elektrickej energie. Meranie izolačného odporu kábla teplotného adaptéra je dôležitou súčasťou kontroly a údržby kvality.
Nízkonapäťové (NN) siete
Meranie izolačného odporu v nízkonapäťových (NN) sieťach je dôležitou časťou údržby elektrických inštalácií a zariadení v domácnostiach, priemysle, komerčných budovách a iných miestach, kde sa používajú nízkonapäťové elektrické systémy.
Fotovoltaické inštalácie
Áno, fotovoltaické inštalácie vyžadujú obzvlášť dôkladné meranie odporu uzemnenia. Nesprávne uzemnenie panelov môže spôsobiť nielen riziko elektrického šoku, ale aj zníženú účinnosť inštalácie alebo poruchy meniča.
Dôležitosť uzemnenia a meranie odporu uzemnenia
Správne uzemnenie v energetických sieťach je jedným zo základných prvkov bezpečného prenosu a využívania elektrickej energie. Okrem toho tiež ovplyvňuje účinnosť ochrany pred elektrickým šokom, prepätím a bleskom. Bez účinného uzemňovacieho systému môžeme byť vystavení riziku elektrického šoku, nehovoriac o možnom poškodení zariadení.
Uzemnenie je spojenie medzi elektrickou inštaláciou alebo zariadením a zemou, tiež známou ako uzemňovacia elektróda. V závislosti od jeho účelu môžeme rozlíšiť tri typy uzemnenia: ochranné, prevádzkové a bleskové (funkčné). Okrem toho môže byť uzemnenie umelé alebo prirodzené. Prirodzené uzemňovacie elektródy zahŕňajú: vodovodné potrubia, kovové výstužné prvky alebo iné stavebné prvky. Umelé uzemnenie môže byť akýkoľvek kovový prvok: drôt, tyč alebo kábel umiestnený v zemi. Je dôležité pokryť kovové prvky, ktoré prichádzajú do styku so zemou, špeciálnym vodivým antikoróznym povlakom.
Meranie odporu uzemnenia
Merania odporu uzemnenia sa vykonávajú na kontrolu technického stavu inštalácie. Áno, meranie odporu uzemnenia je povinné pri prijatí budovy. Výsledky merania musia byť zdokumentované v protokole o prijatí a potvrdzovať súlad inštalácie s formálnymi požiadavkami. Uzemňovacie elektródy môžu byť umiestnené v zemi dvoma spôsobmi - vertikálne alebo horizontálne, čo je tiež jeden z parametrov definujúcich tento typ konštrukcie.

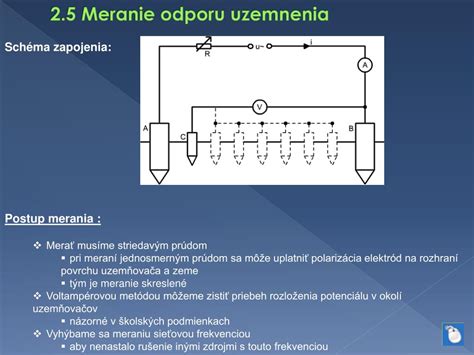

Na meranie odporu uzemnenia sa najčastejšie používa 3p metóda, známa aj ako metóda poklesu potenciálu. Zahŕňa umiestnenie prúdovej sondy v určitej vzdialenosti od testovaného uzemnenia a napäťové sondy sú umiestnené v polovici. Je dôležité, aby uzemňovacia elektróda a sondy boli umiestnené v priamke. Počas merania sa meria pokles napätia na uzemnení a prúd, ktorý ním preteká. Odpor sa vypočíta pomocou Ohmovho zákona.
Dvojsvorková metóda zahŕňa použitie špecializovaného merača s dvoma svorkami, ktoré sú umiestnené na uzemňovacom vodiči. Táto technika umožňuje meranie bez potreby pomocných elektród. Bežný multimeter nie je vhodný na meranie odporu uzemnenia. Nevytvára testovací prúd potrebný na správne meranie.
Faktory ovplyvňujúce odpor uzemnenia
Odpor uzemnenia závisí hlavne od jedného parametra - rezistivity pôdy. Je zrejmé, že uzemnenie vykonané na lesnej (piesčitej) pôde bude vyžadovať oveľa viac práce ako na vlhkej pôde. Mokré pôdy budú mať oveľa nižší odpor ako napríklad lesné pôdy. Bludné prúdy sú hlavným faktorom spôsobujúcim chyby merania. Počas ich priebehu je vhodné použiť prúd s frekvenciou a harmonickými čo najbližšími k sieťovým parametrom, ale nie rovnakými. Elektródy merača, podobne ako bludné prúdy, môžu ovplyvniť výsledky merania. Čím väčší je ich odpor, tým vyšší bude výsledok merania. V praxi by mali ľudia vykonávajúci meranie poznať hodnotu odporu elektród a znížiť ju zatĺkaním elektród hlbšie alebo zvlhčovaním pôdy.
Áno, odpor uzemnenia môže podliehať sezónnym zmenám v dôsledku vlhkosti pôdy a teploty. V lete, počas sucha, sa odpor zvyšuje, a v zime - najmä keď pôda zamrzne - sa môže výrazne zvýšiť. Meranie odporu uzemnenia ihneď po daždi môže viesť k chybným výsledkom, zvyčajne oveľa nižším ako za normálnych podmienok.
Interpretácia výsledkov merania uzemnenia
Interpretácia výsledkov merania odporu uzemnenia by mala zohľadňovať požiadavky platných noriem (napr. PN-EN 62305). Vo všeobecnosti je akceptovaná hraničná hodnota pre ochranné uzemnenia do 10Ω, ale pre niektoré špeciálne inštalácie môže byť nižšia.
