Izolačný Odpor: Kľúč k Bezpečnosti Elektrických Inštalácií a Batérií

Izolačný odpor je kritický parameter používaný na meranie schopnosti izolačných materiálov odolávať toku elektrického prúdu. Označuje kvalitu izolácie v elektrických zariadeniach a systémoch, zabezpečuje bezpečnú a spoľahlivú prevádzku. Izolačná odolnosť sa týka odporu, ktorý ponúka izolačné materiály na tok priameho prúdu (DC), keď sa aplikuje napätie. Je to odpor voči prúdeniu izolačných materiálov medzi kontaktmi. Tento výraz sa vzťahuje na nameranú hodnotu v ohmoch izolačného materiálu obklopujúceho elektrické vodiče, ako sú kontakty spínača.

Izolačný odpor priamo odráža stav izolačných materiálov. Nízka izolačná odolnosť môže viesť k zvýšenému prúdu úniku, čo môže spôsobiť skraty, oblúk alebo požiare. Nadmerný tok nežiaduceho prúdu z vodiča cez izolátor môže spôsobiť veľa problémov, ako sú skraty, záblesk, prehriatie, požiar a zabitie elektrickým prúdom. Testovanie odolnosti proti izolácii je nevyhnutné na zabezpečenie bezpečnej prevádzky elektrického zariadenia.

Princípy a Dôležitosť Izolačného Odporu

Vysoký izolačný odpor je nevyhnutný na zabránenie zvodovým prúdom a skratom. Elektrický prúd môže prúdiť buď priamo cez okolitý izolačný materiál alebo okolo jeho povrchu. Veľkosť toku prúdu bude závisieť od veľkosti a povahy použitého napätia. Izolačný odpor je jednosmerný prúdový odpor izolačného materiálu za špecifikovaných podmienok, to znamená množstvo unikajúceho prúdu pretekajúceho dielektrikom po určitej dobe procesu polarizácie, ktorý odráža veľkosť hodnoty izolačného odporu.

Ohmov zákon hovorí, že napätie na vodiči je priamo úmerné prúdu, ktorý ním prechádza, ak fyzikálne podmienky a teploty zostanú rovnaké. Izolačný odpor je integrovaný moderný priemyselný obvod a výroba so zameraním na inteligentný dizajn. Kombináciou Ohmovho zákona R=U/I vypočíta zvodový prúd na médiu izolačnej vrstvy privedením určitého množstva jednosmerného napätia na testovaný objekt.

Meranie Izolačného Odporu

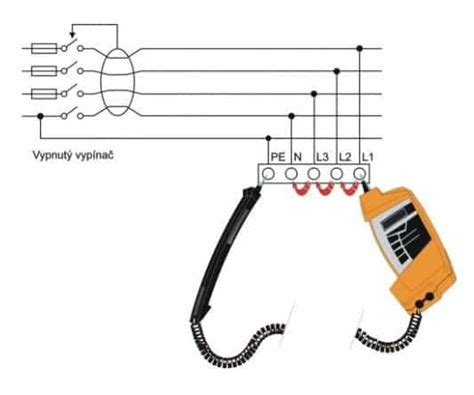

Izolačná rezistencia sa zvyčajne meria pomocou testera izolácie, tiež známeho ako megohmmeter alebo „Megger“. Bežný ohmmeter alebo multimeter nestačí na meranie izolačného odporu; je potrebné použiť špecializovaný merač. Vo všeobecnosti je napájaný jednosmerným napájaním a postupne zosilnený obvodom konverzie jednosmerného prúdu.

Bežne Používané Výstupné Napätia

• 500V
• 1000V
• 2500V
• 5000V

Tieto napätia sa používajú najmä v rôznych oblastiach, ako sú domáce spotrebiče, energetické systémy, nová energetika, železničný a petrochemický priemysel. Môžu sa použiť na testovanie izolačného výkonu zariadení alebo nosičov, ako sú káble, transformátory, motory, generátory, rozvádzače, kondenzátory atď.

Metódy Merania Izolačného Odporu

Okrem bežného merania izolačného odporu zahŕňa použitie izolačného odporu na meranie izolačného výkonu aj "pomer absorpcie izolačného odporu" a "index polarizácie izolačného odporu".

• Bodové meranie: Zahŕňa vykonanie niekoľkých meraní v rôznych častiach izolácie. Po vykonaní meraní by sa všetky výsledky mali korigovať v závislosti od teploty.
• Meranie vo funkcii času: Tento druh merania je oveľa presnejšie, pretože nezávisí od teploty.
• Meranie technickou metódou: Môžeme ho urobiť s megaohmetrom, teda meračom s vlastným zdrojom testovacieho napätia, alebo miliampérmetrom, pričom v tomto prípade použijeme sieťové napätie.

Postup Merania

Pri meraní izolačného odporu je dôležité dodržať správny postup:

1. Zapojíme merací prístroj do meraného obvodu.
2. Skontrolujeme, prípadne nastavíme parametre obvodu - hlavne napätie, ktoré ideme do meraných obvodov pripojiť.
3. Spustíme meranie.

Štandardný čas pre meranie izolácie je minimálne 1 minúta, podľa normy PN-HD 60364-6. Pre podrobnejšie diagnostické testy (napr. absorpčný pomer, index polarizácie) môžu byť potrebné dlhšie časy.

Dôležité upozornenia:

• V obvodoch za prúdovým chráničom (RCD) je dôležité merať izolačný odpor medzi vodičmi N a PE, aj minimálny zvod medzi týmito vodičmi spôsobuje nežiadúce vypínanie RCD.
• Ak sa v elektrickej inštalácii nachádzajú napríklad SPD (prepäťové ochrany) alebo iné zariadenia, ktoré by mohli výsledok merania ovplyvniť, alebo by ich meranie mohlo poškodiť, takéto zariadenia sa musia pred meraním odpojiť. Ak toto odpojenie nie je možné (napr. pevné 230V zásuvky so vstavanou SPD3), je možné znížiť skúšobné DC napätie na 250 V, výhodnejšie až na 100 V.

Faktory Ovplyvňujúce Izolačný Odpor

Vo všeobecnosti nie je izolačný odpor izolačných materiálov konštantný a mení sa v priebehu času. To je ovplyvnené procesmi starnutia izolácie, mechanickým poškodením a environmentálnymi faktormi.

• Vlhkosť: Má nepochybne vplyv na meranie izolačného odporu. Izolátor môže absorbovať vlhkosť v rôznej miere, závisí hlavne od jeho typu. Keď izolačný materiál absorbuje vlhkosť alebo povrchové znečistenie, zvodový prúd sa zvyšuje a hodnota izolačného odporu klesá.
• Teplota: Je druhá veličina, ktorá ovplyvňuje merania izolačného odporu. Odolnosť izolácie klesá so zvyšujúcou sa teplotou, avšak tieto zmeny sú rôzneho stupňa v závislosti od typu izolátora.
• Skúšobné napätie a čas merania: Výsledok merania izolačného odporu je ovplyvnený aj dĺžkou napätia a času merania. Keďže unikajúci prúd nie je úmerný napätiu v celom rozsahu, izolačný odpor klesá spočiatku pomerne rýchlo, neskôr pomalšie až do momentu stabilizácie. Naproti tomu po prekročení určitého limitu napätia charakteristického pre konkrétny izolátor dochádza k prieniku a veľmi rýchlemu poklesu hodnoty izolačného odporu.
• Vek a používanie: Pri používaní batérie v priebehu času môže dôjsť k opotrebovaniu izolácie. Opakované cykly nabíjania a vybíjania môžu vytvárať teplo, ktoré môže postupne degradovať izoláciu.

Izolačný Odpor v Pohonných Batériách

Izolačný odpor je kritickým parametrom v oblasti pohonných batérií, ktoré sa bežne používajú v elektrických vozidlách, vysokozdvižných vozíkoch a iných priemyselných zariadeniach. Izolačný odpor sa týka elektrického odporu medzi vodivými časťami batérie a jej okolitým prostredím, typicky puzdrom batérie alebo inými nevodivými komponentmi. Meria sa v ohmoch (Ω) a je kľúčovým ukazovateľom toho, ako dobre funguje elektrická izolácia batérie. V týchto batériách, ktoré fungujú v podmienkach vysokého napätia a vysokého prúdu, je udržiavanie správneho izolačného odporu nanajvýš dôležité, pretože akýkoľvek únik prúdu môže viesť k rôznym problémom.

Faktory Ovplyvňujúce Izolačný Odpor Batérie

Izolačný odpor hnacej batérie môže ovplyvniť niekoľko faktorov:

• Kvalita izolačných materiálov: Jedným z primárnych faktorov je kvalita izolačných materiálov použitých pri konštrukcii batérie. Vysokokvalitné izolačné materiály, ako sú niektoré typy polymérov a keramiky, majú vysoký vlastný odpor a môžu poskytnúť lepšiu ochranu proti úniku prúdu.
• Podmienky prostredia: Významnú úlohu zohrávajú aj podmienky prostredia. Vysoká vlhkosť môže spôsobiť preniknutie vlhkosti do izolácie, čím sa zníži jej odolnosť. Extrémne teploty, vysoké aj nízke, môžu tiež ovplyvniť fyzikálne a chemické vlastnosti izolačných materiálov.
• Vek a používanie batérie: Pri používaní batérie v priebehu času môže dôjsť k opotrebovaniu izolácie. Opakované cykly nabíjania a vybíjania môžu vytvárať teplo, ktoré môže postupne degradovať izoláciu.

Meranie a Dôsledky Nízkeho Izolačného Odporu Batérie

Meranie izolačného odporu hnacej batérie je kľúčovou súčasťou údržby batérie a kontroly kvality. Jednou z bežných metód je použitie testera izolačného odporu, známeho tiež ako megohmmeter. Toto zariadenie privádza na batériu známe napätie a meria výsledný prúd. Ďalšou metódou je použitie systému správy batérií (BMS) s možnosťou monitorovania izolácie. Mnohé moderné BMS sú vybavené senzormi, ktoré dokážu nepretržite monitorovať izolačný odpor batérie.

V aplikáciách hnacej sily, ako sú elektrické vozidlá, izolačný odpor batérie priamo ovplyvňuje bezpečnosť a výkon vozidla. Nízky izolačný odpor môže viesť k elektrickým poruchám, ktoré môžu spôsobiť poruchu elektrického systému vozidla. Z hľadiska bezpečnosti môže chybná izolácia predstavovať vážne riziko pre cestujúcich vo vozidle. K úrazu elektrickým prúdom môže dôjsť, ak sa osoba dostane do kontaktu s časťou vozidla, ktorá je elektricky nabitá v dôsledku úniku prúdu. V priemyselných aplikáciách, ako sú vysokozdvižné vozíky, je správny izolačný odpor nevyhnutný pre bezpečnú prevádzku zariadenia. Vysokozdvižné vozíky často fungujú v tesnej blízkosti pracovníkov a akýkoľvek únik elektriny môže ohroziť ich bezpečnosť. Okrem toho môže zníženie izolačného odporu viesť k zvýšenej spotrebe energie, pretože unikajúci prúd predstavuje plytvanie energiou.

Na zabezpečenie správneho izolačného odporu hnacej batérie je potrebná pravidelná údržba. To zahŕňa vizuálnu kontrolu batérie, aby sa skontrolovali akékoľvek známky fyzického poškodenia izolácie, ako sú praskliny alebo rezy. Dôležité je aj správne skladovanie batérií. Batérie by sa mali skladovať v suchom a chladnom prostredí, aby sa minimalizoval vplyv vlhkosti a teploty na izoláciu. Okrem toho je dôležité dodržiavať pokyny výrobcu týkajúce sa používania a nabíjania batérie.

Izolačný Odpor v Elektrických Inštaláciách

Prijateľné hodnoty odporu izolácie sa líšia v závislosti od typu zariadenia a aplikácie. V priemyselných inštaláciách by sa merania izolácie mali vykonávať pomocou izolačných meračov (megohmmetrov), pričom sa testovacie napätie prispôsobí typu testovaného obvodu (často 500V alebo 1000V). Káble a drôty: Izolačný odpor by mal spĺňať príslušné normy.

Meranie izolácie sa týka posúdenia kvality izolačných materiálov vo vodičoch a elektrických zariadeniach. Jeho účelom je zabezpečiť ochranu pred skratmi alebo elektrickým šokom. Áno, izolačný odpor sa mení v priebehu času. Toto meranie v podstate preveruje ochranu pred zásahom elektrickým prúdom - izoláciu živých častí.

Prechodový Odpor a Izolačný Odpor

Ak si prezeráte údajový list elektromechanického spínača, rýchlo narazíte na špecifikácie prechodového odporu spínača a izolačného odporu. Kontakty pripoja tok elektrickej energie medzi viacerými zariadeniami. Možno ich nájsť na spínačoch, ističoch, relé a mnoho ďalších. Veľkosť odporu sa môže líšiť v závislosti od povrchových podmienok kontaktov, ako je vplyv nečistôt, prachu alebo korózie. Zle udržiavané alebo poškodené kontakty môžu viesť k vyklenutiu. Vtedy dochádza k preťaženiu obvodu a elektrický prúd prúdi vzduchom z jedného vodivého bodu do druhého. Je dôležité poznať prechodový odpor, aby ste udržali kontakty a zabezpečili správne používanie, najmä pokiaľ ide o vysoké prúdové zaťaženie.

Kontaktný odpor a izolačný odpor sú dve dôležité elektrické vlastnosti, ktoré však slúžia na rôzne účely. Kontaktný odpor je o zabezpečení dobrých elektrických spojení, zatiaľ čo izolačný odpor je o zamedzení nežiaducich elektrických ciest.

Izolačný Odpor a Uzemňovací Odpor

Bezpečnosť v prvom rade - každý montér, údržbár alebo domáci majster by s týmto vyhlásením súhlasil. Pri projektovaní elektrických inštalácií alebo spotrebičov napájaných zo siete stojí za to mať na pamäti dva pojmy - uzemňovací odpor a izolačný odpor. Systematické vykonávanie meraní a kontrola stavu izolácie sú nevyhnutné, ak chceme bezpečne používať inštaláciu a elektrické zariadenia.

Uzemnenie a jeho Typy

Vhodné uzemnenie v rozvodných sieťach je jedným zo základných komponentov bezpečného prenosu a používania elektrickej energie. Okrem toho to tiež ovplyvňuje účinnosť ochrany proti úrazu elektrickým prúdom, prepätiu a blesku. Bez efektívneho uzemňovacieho systému sa môžeme vystaviť riziku úrazu elektrickým prúdom, nehovoriac o možnom poškodení zariadenia.

Uzemnenie je spojenie medzi elektrickou inštaláciou alebo zariadením s podlahou, inak sa nazýva aj uzemňovačom. Podľa úlohy, ktorú má uzemnenie plniť môžeme rozlíšiť tri typy uzemnenia: ochranné, pracovné a bleskozvodové (funkčné). Okrem toho môže byť uzemnenie umelé alebo prirodzené. Prirodzené uzemňovacie prvky sú okrem iného vodovodné potrubia, kovové prvky výstuží alebo iné prvky budovy. Umelým uzemnením môže byť akýkoľvek kovový prvok: lano, tyč, drôt, ktorý bude umiestnený v zemi. Treba mať na pamäti, že kovové prvky, ktoré prichádzajú do styku s podkladom, sú pokryté špeciálnym vodivým antikoróznym povlakom. Uzemňovače môžeme do zeme umiestniť dvomi spôsobmi - vertikálne alebo horizontálne, je to aj jeden z parametrov, ktoré definujú tieto typy konštrukcií. V sieťach TN-C sa vodič PEN považuje za súčasť zeme.

Meranie Uzemňovacieho Odporu

Merania uzemňovacieho odporu sa vykonávajú na kontrolu technického stavu inštalácie. Bežný multimeter nie je vhodný na meranie odporu uzemnenia. Nevytvára testovací prúd potrebný na správne meranie.

Faktory ovplyvňujúce uzemňovací odpor:

• Odpor zeme: Uzemňovací odpor závisí hlavne od jedného parametra - odporu zeme. Je zrejmé, že uzemnenie vykonávané na lesnom (piesočnatom) podklade bude vyžadovať oveľa viac práce ako na podmočenom teréne. Mokrade budú mať oveľa menší odpor ako napríklad lesná pôda.
• Blúdivé prúdy: Blúdivé prúdy sú hlavným faktorom spôsobujúcim chyby merania. V ich priebehu je vhodné použiť prúd s frekvenciou a harmonickým čo najbližšie k sieťovým parametrom, ale nie rovnakým.
• Meracie elektródy: Meracie elektródy, podobne ako blúdivé prúdy, môžu ovplyvniť výsledky merania. Čím väčší je ich odpor, tým väčší bude výsledok merania. V praxi by ľudia vykonávajúci meranie mali poznať hodnotu odporu elektród a vyrovnať ju tým, že elektródy vložia hlbšie alebo zvlhčia zem.

Metódy merania uzemňovacieho odporu:

• Metóda 3p (metóda poklesu potenciálu): Premeranie uzemňovacieho odporu sa najčastejšie používa metóda 3p. Zahŕňa umiestnenie prúdovej sondy v určitej vzdialenosti od meraného uzemnenia a napäťové sondy sú umiestnené v polovičnej vzdialenosti. Je dôležité, aby boli uzemňovač a sondy umiestnené v priamke. Počas merania sa meria pokles napätia na uzemnení a prúd pretekajúci cezeň. Odpor je vypočítaný podľa Ohmovho zákona.
• Dvojsvorková metóda: Zahŕňa použitie špecializovaného merača s dvoma svorkami, ktoré sú umiestnené na uzemňovacom vodiči. Táto technika umožňuje meranie bez potreby pomocných elektród.

Interpretácia a sezónne zmeny:

Áno, odpor uzemnenia môže podliehať sezónnym zmenám v dôsledku vlhkosti pôdy a teploty. V lete, počas sucha, sa odpor zvyšuje, a v zime - najmä keď pôda zamrzne - sa môže výrazne zvýšiť. Meranie odporu uzemnenia ihneď po daždi môže viesť k chybným výsledkom, zvyčajne oveľa nižším ako za normálnych podmienok.

Interpretácia výsledkov merania odporu uzemnenia by mala zohľadňovať požiadavky platných noriem (napr. PN-EN 62305). Vo všeobecnosti je akceptovaná hraničná hodnota pre ochranné uzemnenia do 10Ω, ale pre niektoré špeciálne inštalácie môže byť nižšia.

Áno, meranie odporu uzemnenia je povinné pri prijatí budovy. Výsledky merania musia byť zdokumentované v protokole o prijatí a potvrdzovať súlad inštalácie s formálnymi požiadavkami. Áno, fotovoltaické inštalácie vyžadujú obzvlášť dôkladné meranie odporu uzemnenia. Nesprávne uzemnenie panelov môže spôsobiť nielen riziko elektrického šoku, ale aj zníženú účinnosť inštalácie alebo poruchy meniča.

Rovnako meranie odporu uzemnenia, ako aj izolačného odporu by sa malo uskutočniť cyklicky, ak chceme používať elektrický systém alebo zariadenie bezpečne.
