Komplexný sprievodca izoláciou vodovodných potrubí

Dobre tepelne izolované potrubie je skvelým spôsobom, ako ušetriť za energie za vykurovanie a ohrev vody. Tepelná izolácia potrubia znižuje hlučnosť, zvyšuje tepelný komfort vo vykurovaných miestnostiach a môže tak predĺžiť životnosť potrubných rozvodov. Izolácia vo všeobecnosti minimalizuje neefektívnosť získavania a strát tepla, aby sa získali všetky výhody riadených teplôt a nízkych účtov za energie. Aké materiály sú na zaizolovanie potrubia najvhodnejšie a prečo by ste mali zvážiť izoláciu aj potrubí studenej vody?

Prečo je izolácia vodovodných potrubí nevyhnutná?

Pre väčšinu majiteľov domov je to pomerne jednoduché rozhodnutie, či izolovať potrubia teplej vody vo svojich domovoch. Keď si môžete kúpiť efektívne izolačné rukávy, sotva odoláte tomuto jednoduchému energeticky úspornému efektu, ktorý vydrží niekoľko rokov. Izolácia potrubí rozvodov sa veľkou mierou podieľa na celkovej energetickej bilancii, pri spotrebe energie na ohrev vody a vykurovania.

Výhody izolácie potrubí teplej vody

• V prvom rade je zrejmé, že udržiavanie teplého potrubia teplej vody pomôže udržať teplotu horúcej vody.
• Ak máte tradičný ohrievač nádrže na vodu, zaplatili ste za to, aby bola teplá voda v pohotovostnom režime. Vďaka izolácii potrubia sa horúca voda čakajúca v potrubí ochladzuje pomalšie.
• Vysoko kvalitné izolačné materiály môžu zvýšiť skutočnú teplotu vody v domácnosti o niekoľko stupňov. Preto, ak máte radi horúce veci v sprche alebo umývaní riadu, izolačné materiály rúrok veľmi stoja za to.
• Izolácia tiež pomáha šetriť vodu, pretože skracuje čas potrebný na to, aby voda z príslušenstva dosiahla požadovanú teplotu.
• Ak pri tečúcej horúcej vode počujete hlasný klepavý zvuk, môže sa stať, že vaše kovové potrubie sa rozširuje prúdom tepla. Tento škrípavý hluk môže byť pre niektorých majiteľov domov nepríjemný a izolácia potrubia môže pomôcť upokojiť sa.

Prečo izolovať potrubia studenej vody?

V potrubiach so studenou vodou, ktoré je možné skladovať, nie je teplo, takže ich izolácia nemusí byť okamžite zmysluplná. Ak vás však už obťažuje izolácia potrubí s teplou vodou, pridanie izolácie k ich krajanom so studenou vodou by malo do bežného domu pridať iba materiály v hodnote niekoľkých dolárov - a existuje niekoľko skutočných výhod.

• Ak vaše potrubie studenej vody prechádza cez akúkoľvek oblasť vášho domova, ktorá nemá klimatizáciu - či už ide o nedokončený suterén alebo časť potrubia vystavenú vonkajším prvkom - v zime vám hrozí poleva. To by mohlo viesť k chaosu a vyšším nákladom na údržbu. Ale lacná, jednoduchá izolácia tomu môže pomôcť zabrániť.
• V lete môžu byť tieto potrubné úseky vystavené aj vonkajšiemu teplu, ktoré sa môže preniesť do prívodu studenej vody. Pokiaľ nechcete, aby bola vaša batéria studenej vody počas leta naplnená teplou alebo dokonca horúcou vodou, tu vám môže pomôcť aj izolácia potrubia.
• Ďalšou výhodou izolácie potrubí so studenou vodou je zabrániť kondenzácii. Keď sú povrchy vodovodných potrubí chladnejšie ako vzduch, ktorý ich obklopuje, tvorí sa kondenzát. V prostredí s vysokou vlhkosťou budú kovové rúry naplnené studenou vodou pokryté kondenzátom. Keď sa tieto kvapôčky zhromaždia, klesnú kdekoľvek pod. V priebehu času môže táto kondenzácia pomaly korodovať potrubia a armatúry, čo vedie k zlyhaniu systému. Kondenzácia je bežným problémom pre potrubia, najmä keď sa potrubia studenej vody stretávajú s teplým a vlhkým vzduchom.

Ochrana vonkajšieho vodovodného systému pred zamrznutím

Vonkajšia časť stacionárneho vodovodného systému do súkromného domu je zvyčajne umiestnená v pôde. Takto nezaberá miesto na stavbe a je chránený pred mechanickými vplyvmi. V mrazivých obdobiach ho však treba chrániť aj pred nízkymi teplotami. Čo robiť, aby sa v zime netvorilo upchatie potrubia? Pre nepretržité zásobovanie vodou v zime je potrebné izolovať vodovodný systém v zemi. K zamŕzaniu podzemných zásob vody dochádza vplyvom teploty pôdy dosahujúcej záporné hodnoty. V dôsledku zamrznutia vodovodu často praskajú potrubia. Ak sú umiestnené v zemi, ich výmena bude trvať dlho.

Jedným zo spôsobov, ako zabrániť vzniku problému, je inštalácia potrubia v hĺbkach, kde sú teploty pod nulou nedosiahnuteľné. Hĺbková značka úrovne mrazu sa určuje v súlade s klimatickými špecifikami regiónu, v ktorom sa buduje vodovod. Pre strednú zónu je táto hodnota 1,0 - 1,3 m v závislosti od typu pôdy; v oblastiach s tuhými zimami bude hĺbka uloženia potrubia podľa pravidiel viac ako 2,0 - 2,5 metra, čo je veľmi drahé pri pokládke a v prípade potreby opráv. Nie je vždy možné úplne alebo čiastočne položiť vodovodný systém pod nulovú izotermu. Niekedy to nie je možné z technických príčin, napríklad keď je vývod vodovodného potrubia zo studne nad hranicou prízemnej mraziacej zóny.

Ak táto požiadavka nebola splnená alebo je inštalácia vo veľkých hĺbkach drahá, musia sa prijať iné opatrenia na vyriešenie problému neprerušovanej dodávky vody. Možno ich rozdeliť do dvoch kategórií:

1. Izolácia: Navrhnutá na zníženie tepelných strát objektom za jednotku času. Vykonáva sa pomocou materiálov s nízkou tepelnou vodivosťou.
2. Kúrenie: Navrhnuté na zvýšenie teploty objektu. Na vykonanie tohto postupu je potrebný externý zdroj tepelnej energie.

Voľba možnosti izolácie alebo ohrevu externej vodovodnej vetvy závisí od prevádzkových podmienok, teplotných pomerov, geometrie systému, jednoduchosti vykonanej práce, ako aj účinnosti, nákladov a spoľahlivosti metódy riešenia problému.

Spôsoby izolácie vonkajšieho prívodu vody

Existuje mnoho spôsobov, ako izolovať pouličný vodovodný systém umiestnený v zemi. Ak je dodávaná len studená voda, tak vzhľadom na malý teplotný rozdiel nie je tak dôležitá tepelná vodivosť použitých materiálov ako ich životnosť, pevnosť či cena. Pre zásobovanie teplou vodou dodávanou do vidieckeho domu centralizovanou sieťou sú pozemné trasy izolované. Vzhľadom na veľký teplotný rozdiel medzi teplou vodou a prostredím sa veľká pozornosť venuje tepelnej vodivosti materiálu.

Aplikácia jednoduchých techník

Ak sú potrubia umiestnené takmer na hranici mraziacej zóny, potom, aby ste vylúčili možnosť zastavenia dodávky vody, môžete vykonať jednoduché činnosti, ktoré si nevyžadujú veľké investície a kvalifikovanú prácu. Pre južné oblasti, kde je prívod vody plytký, stačí na jeseň vykopať rúry, zakryť ich ekologickým izolačným materiálom a výkopu opäť zakopať. Na izoláciu môžete použiť lístie, slamu, hobliny alebo piliny. Majú nízku tepelnú vodivosť, ale do budúcej zimy stihnú v zemi zhniť, preto sa tento postup musí každoročne opakovať.

Ak sú podľa výpočtov potrubia umiestnené mierne nad úrovňou, ktorá zabezpečuje, že systém nezamrzne, potom namiesto prehĺbenia prívodu vody môžete problém vyriešiť zvýšením nulovej izotermy. To možno vykonať dvoma spôsobmi:

• zväčšite hrúbku vrstvy pôdy naliatím na vrch;
• na izoláciu použite padnutý sneh.

V oboch prípadoch je stred pásu zeme alebo snehu umiestnený pozdĺž vodovodného potrubia a jeho šírka by mala byť aspoň dvojnásobkom hĺbky potrubia. Sneh je dobrý prírodný izolant. Aj jeho 30-centimetrová vrstva dokáže znížiť hĺbku premrznutia zeme na polovicu. Výplň zeme zmení krajinu miestnej oblasti a izolácia pomocou rastlinného a dreveného odpadu alebo snehu sa musí vykonávať neustále. Preto sa pre dlhodobé a spoľahlivé riešenie problému izolácie vodovodných potrubí používajú špeciálne vyvinuté materiály.

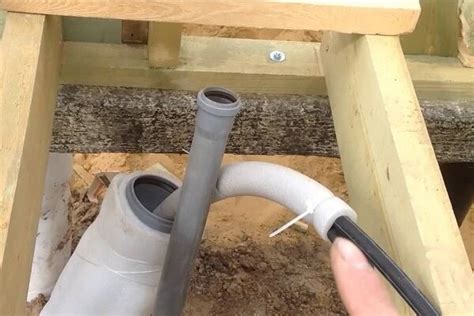

Vodovod položený pod úrovňou sezónneho zamŕzania pôdy v regióne je izolovaný len v oblasti prechádzajúcej hrúbkou skál, ktoré v zime zamŕzajú. Tepelná izolácia sa inštaluje od určenej úrovne pred vstupom potrubia do domu. Ak vodovod je privedený do domu cez nevykurovaný suterén umiestnený pod hĺbkou mrazu, potom sa v suteréne vykonáva izolácia. Potom sa okolo časti prívodu vody umiestni drevená krabica a priestor medzi ňou a potrubím sa vyplní pilinami alebo čadičovou vlnou.

Druhy a formy izolačných materiálov

Existuje niekoľko typov izolačných materiálov rúr, ktoré sú schopné izolovať rôzne teplotné rozsahy. Niektoré typy materiálov sú vhodnejšie na jeden účel ako na iný, takže izolačné materiály sa bežne hodnotia podľa ich tepelnej vodivosti, odolnosti proti vodnej pare, hrúbky a hustoty. Investícia do správneho výberu produktu teraz, môže znamenať úsporu energie a nižšie náklady na údržbu v budúcnosti.

Na izoláciu vodovodných potrubí sa používajú materiály, ktoré sú prezentované vo forme škrupín - tvarov, ktoré sledujú obrysy potrubí a komponentov systému. Vyrábajú sa z čadičovej vlny, sklenenej vlny, polystyrénovej peny, extrudovanej polystyrénovej peny, polyuretánovej peny a penového skla.

Tepelnoizolačné plášte sú hotové valcové polotovary, ktorých vnútorný priemer sa zhoduje s vonkajším priemerom rúr. Výrobky s dĺžkou od 60 cm do 2 metrov pozostávajú z jednej rúrky s konštrukčným švom, ak je izolačný materiál elastický, alebo z niekoľkých (zvyčajne dvoch) častí. Hlavnou výhodou sekcionálneho izolačného materiálu je ľahká inštalácia produktu. K spojeniu polovíc relatívne tenkého plášťa dochádza s okrajom prvku presahujúcim ďalší prvok, aby sa zabránilo vytvoreniu nechránených úsekov potrubia. Posun metrových segmentov je zvyčajne 15-20 cm. Ak potrebujete použiť hrubšiu izoláciu, je lepšie zvoliť plášť s montážnym skosením pozdĺž koncovej hrany. Druhou možnosťou na zabezpečenie tesných spojení je mierne posunutie častí škrupiny voči sebe. Pre vytvorenie pevných spojov plášťa a zvýšenie tuhosti tepelne izolačnej konštrukcie sa odporúča mierne posunúť časti plášťa voči sebe. Pri pripevňovaní častí škrupiny použite inštalatérsku pásku. Spojenie ohybov rúr, ohybov a iných komponentov systému je chránené špeciálnymi tvarovými formami.

Izolácia z minerálnej vlny

Izolácia z minerálnej vlny plní funkciu tepelnú, protipožiarnu, akustickú a je možné ju čiastočne použiť aj na zabránenie vzniku kondenzu v miestach, kde potrubie prechádza chladnejšími miestnosťami. Tepelná izolácia z minerálnej sklenej vlny sa najčastejšie dodáva vo forme dosiek alebo rohoží.

Na tepelnú izoláciu potrubí je ISOVER tým najlepším pomocníkom. Rozvody potrubí pre teplo a teplú vodu menších priemerov môžeme izolovať izolačnými puzdrami, ktoré majú vrchnú vrstvu polepenú hliníkovou fóliou. Tá znižuje únik tepla v kovových konštrukciách. Pre zateplenie potrubia použijeme puzdro s polepom, ktoré je na pozdĺžnom spoji opatrené presahom fólie, so samolepiacou páskou pre dokonalé uzavretie puzdra.

Rohože na pletive ako U Protect Wired Mat 4.0, Orstech DP 80, Orstech DP 65 a TECH Wired Mat MT sú vhodné ako tepelná alebo akustická izolácia potrubia, technologických zariadení a kotlov s vysokým teplotným zaťažením. TECH Wired Mat MT je k dispozícii v pozinkovanom pletive a pozinkovanom šijacom drôte. Zateplenie potrubia rohožou na drôtenom pletive sa realizuje odrezaním potrebnej dĺžky rohože na pletive a tá sa následne tesne navinie na potrubie tak, aby nevznikali medzery. U viacvrstvového prevedenia sa škáry presádzajú a spájajú sa viazacím drôtom.

Lamelové rohože sa používajú hlavne na zateplenie potrubí väčších priemerov. Vďaka usporiadaniu vlákien kolmo k povrchu majú tieto rohože vysokú pevnosť v tlaku a umožňujú prenos zaťaženia do podpory. V prípade ich použitia odpadajú tepelné mosty. Izolačné dosky ako U Tech Slab MT 3.0 a U Tech Slab 2.0 sú vyrobené z minerálnej vlny Ultimate, rovnako ako izolačný pás U Tech Roll 2.0. Vlákna sú po celom svojom povrchu hydrofobizované, izolácia je ekologicky a hygienicky nezávadná, odolná voči plesniam, hubám, drevokazným škodcom, hlodavcom a hmyzu, v súlade s Hydrofobizáciou podľa ČSN EN 1609.

Syntetický kaučuk

Syntetický kaučuk má pri izolovaní potrubia široké uplatnenie - aplikácia chladenia, vzduchotechnika, kúrenie alebo rozvody vody, izolovanie solárnych systémov. Samolepiaca kaučuková izolácia K-Flex Kraft je na báze syntetického kaučuku vhodná pre tepelné izolácie potrubia. Medzi najpredávanejšie tepelné izolácie patrí izolácia K-FLEX Kraft s alumíniovou vrstvou, ktorá sa ľahko a rýchlo pripevňuje pomocou samolepiaceho povrchu.

Kaučuková izolácia K-Flex Kraft je veľmi obľúbeným materiálom na zateplenie, jeho inštalácia a práca s ním je veľmi jednoduchá a čistá práca. Tepelná izolácia K-Flex Kraft je na báze syntetického kaučuku s uzavretou štruktúrou buniek. Vonkajšia teplota neprechádza z bunky do bunky, tým pádom nemusíte aplikovať tak silnú vrstvu izolácie. Izolačný pás K-Flex Duct Kraft je vyrobený zo syntetického kaučuku s uzavretou štruktúrou buniek. Izolačný pás je 1,5 m široký v čiernej farbe so samolepiacou vrstvou na jednej strane a s povrchovou úpravou striebornej ALU fólie s vystuženou mriežkou na vrchnej strane. Vďaka štruktúre uzavretých buniek dosahuje kaučukový pás vynikajúce izolačné vlastnosti, ktoré si na rozdiel od minerálnych izolačných materiálov zachováva po celú životnosť.

Kaučukový izolačný pás K-Flex ST je čierny, nenasiakavý a trvalo elastomérna izolácia. Oproti vláknitým materiálom napríklad z minerálnej vaty alebo polyesterovej vláknitej izolácie si svoje perfektné parotesné a izolačné vlastnosti zachováva po celú dobu životnosti. Preto je vďaka týmto svojim vlastnostiam vhodný predovšetkým na realizáciu tepelnej izolácie chladových rozvodov.

Ucelený systém K-Flex AL CLAD prináša inováciu na riešenie izolácie vrátane „oplechovania“ a to veľmi efektívnu, rýchlu, kvalitnú a cenovo úspornú alternatívu k tradičnému oplechovaniu. K‑Flex AL CLAD je flexibilná a veľmi odolná vrstvená fólia, ktorú tvoria dve vrstvy polypropylénu (PPR) a prostredná hliníková vrstva (ALU). Kompletný sortiment produktov AL CLAD systém ponúka možnosť prevedenia izolačnej a finálnej vrstvy v jednej operácii. Takéto vyhotovenie celkovú inštaláciu veľmi zefektívni a zľavní. AL CLAD fóliu využijete pre aplikácie všade tam, kde je potrebné izolované potrubie, nádrže alebo kanály chrániť proti UV žiareniu, vplyvu rôznych chemických látok, poveternostným podmienkam či mechanickému poškodeniu. Aplikácia je vhodná pre inštalácie najmä vo vonkajšom prostredí. Rovnako sa dobre uplatnia vo vnútorných priestoroch strojovní a podobne, najmä na dosiahnutie vysokej mechanickej odolnosti.

Tepelnoizolačný náter a nástrek polyuretánovou penou

Jedným z doplnkových riešení, ako zabrániť zamrznutiu vonkajšieho vodovodného radu umiestneného v zemi, je tekutá alebo striekaná tepelná izolácia. Táto metóda vám umožňuje spoľahlivo, bez švov alebo studených mostov, chrániť oblasti so zložitou geometriou, pre ktoré je ťažké použiť štandardné materiály na izoláciu.

Polyuretánová pena má tekutú konzistenciu a na izolované predmety sa nanáša striekaním. Tento materiál, ktorý má jeden z najlepších ukazovateľov tepelnej vodivosti, ako aj množstvo ďalších pozitívnych vlastností, má významnú nevýhodu: na jeho aplikáciu je potrebné špeciálne vybavenie. Polyuretánová pena je jedným z najlepších izolačných materiálov pre zásobovanie podzemnou vodou. Jeho striekanie je však technologicky zložitý proces, ktorý si vyžaduje drahé vybavenie, dodržiavanie bezpečnostných predpisov a odborné zručnosti. Nie je ťažké nájsť spoločnosti, ktoré sa zaoberajú izoláciou pomocou polyuretánovej peny, pretože sa aktívne používa v rôznych zariadeniach. Všetci poskytovatelia služieb však majú obmedzenia na minimálnu plochu postreku, takže je nepravdepodobné, že bude možné nájsť cenovo dostupnú možnosť len kvôli 10 alebo 20 metrom potrubia.

Špeciálna tepelnoizolačná farba na izoláciu potrubia, podobná polyuretánovej pene, sa dá nanášať striekaním. Predáva sa v plechovkách, takže tento postup je ľahké urobiť sami. K dispozícii je tiež možnosť v tekutej forme, ktorá vám umožňuje maľovať klampiarske prvky pomocou obyčajného štetca. Tepelnoizolačná farba obsahuje prísady vo forme keramických mikroguľôčok, penového skla alebo perlitu. Tepelná vodivosť tohto materiálu je pomerne nízka, avšak vzhľadom na tenkú vrstvu nanášania nemusí sama osebe stačiť na vyriešenie problému izolácie úseku vodovodného potrubia pretínajúceho hrúbku zamŕzajúcich zemín. Vzhľadom na vysoké náklady je nanášanie hrubej vrstvy izolačného náteru drahé. Preto je jeho použitie na izoláciu opodstatnené iba v oblastiach so zložitou geometriou alebo v miestach, kde sa môžu vyskytnúť tepelné mosty. Použitie tepelnoizolačnej farby je opodstatnené pre vonkajšie aj pre oblasti vodovodných systémov so zložitou geometriou umiestnených v nevykurovanom suteréne alebo v zemi. V prípade použitia oceľových rúr môže byť použitie farby po celej dĺžke spolu s inou izoláciou vhodné z iného dôvodu. Prítomnosť porézneho materiálu v kompozícii vedie k vysokej rýchlosti adhézie, čím sa eliminuje možnosť vonkajšej korózie, ktorá je dôležitá pre kovové konštrukcie umiestnené v zemi.

Penové sklo a Polystyrén

Penové sklo, polyuretánová pena a tepelne izolačné farby sú úplne bez vrások a vlhkosti. Polystyrén a extrudovaná polystyrénová pena zle absorbujú vlhkosť, ale časom sa tiež stávajú nepoužiteľnými pri neustálom odmrazovaní.

Porovnanie izolačných materiálov pre podzemné potrubia

Hotové integrované riešenia

Problém zamrznutia pouličnej vodovodnej vetvy je veľmi dôležitý. Dopyt vytvára ponuku, a preto je na trhu veľké množstvo hotových integrovaných riešení v podobe tepelne izolovaných potrubí a spojovacích prvkov. Sú to potrubia obklopené izoláciou, ktorá je uzavretá v tvrdom alebo pružnom plášti.

K dispozícii sú jednorúrkové aj dvojrúrkové možnosti pre hotové riešenie na izoláciu vonkajších potrubných inštalácií. Pre pravidelné zásobovanie studenou vodou sú najlepšou možnosťou konštrukcie obsahujúce plastové rúry. Sú lacnejšie ako ich kovový náprotivok a vyznačujú sa vysokou rýchlosťou inštalácie. Izolované HDPE rúry sa dodávajú v kotúčoch s dĺžkou až 200 metrov. Inštalácia vodovodných systémov založených na nich môže byť vykonaná s minimálnym počtom spojov. Ak sa ako vonkajší plášť použije vlnitý materiál, je možné položiť potrubie bez použitia rohových spojov.

Ochrana izolácie podzemných potrubí

Ochrana pred zamrznutím vodovodného systému umiestneného v zemi má svoje špecifiká. Materiál by nemal úplne alebo čiastočne stratiť svoje tepelnoizolačné vlastnosti pod vplyvom vonkajších faktorov. Opätovná izolácia alebo oprava vonkajších vrstiev si vyžaduje nákladné a časovo náročné výkopové práce, preto je potrebné okamžite dbať na zachovanie celistvosti ochrannej konštrukcie.

Deštruktívne účinky zeme a vody

Podzemný vodovodný systém je vystavený tlaku pôdy, takže materiál použitý na izoláciu môže byť rozdrvený. To môže výrazne zvýšiť jeho tepelnú vodivosť. Aby sa zabránilo takémuto vývoju, je potrebné vytvoriť tvrdý vonkajší plášť pomocou rúr s väčším priemerom alebo špeciálnych podnosov. Minerálna vlna je hygroskopická a možno ju rozdrviť malým úsilím, takže vrstva zeme stlačí materiál a stratí svoju nízku tepelnú vodivosť.

V prípade použitia hygroskopických materiálov ako tepelnej izolácie potrubí je potrebné zabrániť možnosti ich ovplyvnenia spodnou vodou, ktorá je v zemi vždy prítomná, bez ohľadu na stupeň nasýtenia pôdy vodou. Na ochranu minerálnej a sklenenej vlny sa používajú dodatočné ochranné prostriedky - plastové potrubia väčšie ako vodovodné potrubia, čím sa zároveň rieši problém kolapsu izolácie. Na vytvorenie hydroizolačného plášťa môžete použiť aj nasledujúce materiály: valcovaná hliníková fólia; vystužená (inštalatérska) páska; strešná plsť; polyetylénová fólia s vysokou hustotou. Ochrana predmetov nachádzajúcich sa v zemi pred vlhkosťou pomocou strešnej lepenky je dlho používaná, ale nie najpraktickejšia možnosť.

Riešenie problému hmyzu a hlodavcov

Ďalšou príčinou poškodenia izolácie vodovodného systému môžu byť hlodavce a hmyz. Mravce obhrýzajú početné priechody v tepelnej izolácii, ktorá je pre nich atraktívna a myši ju využívajú na stavbu hniezda. Tieto akcie odhaľujú časti rúr, čo negatívne ovplyvňuje kvalitu izolácie. Hmyz ani myši nedokážu pokaziť polyuretánovú penu alebo penové sklo, ale s čadičovou vatou odvádzajú vynikajúcu prácu. Minerálna vlna a podobné materiály na vonkajšiu izoláciu vodovodných potrubí musia byť chránené pred hlodavcami, ak sú umiestnené v hĺbke menšej ako 2 metre. Zemské mravce nepreniknú pod 1 meter, zatiaľ čo lesné mravce si stavajú veľké mravenisko, ktorého nadzemnú časť si nemožno nevšimnúť. Na ochranu pred hlodavcami môžete izoláciu obaliť kovovou sieťovinou s jemnými okami.
