Zateplenie základových pásov a spodnej stavby tvrdeným polystyrénom

Cieľom tepelnej izolácie spodnej stavby bolo v minulosti vytvorenie ochrannej vrstvy proti mechanickému poškodeniu hydroizolácie. V súčasnosti však stavebníci dbajú aj na tepelné úniky a tým aj na znižovanie nákladov na energiu. Kvalitné zateplenie spodnej stavby vedie k zvýšenému komfortu stavby, znižuje však aj riziko kondenzácie a výskytu plesní.

Chladné podlahy, rastúce účty za kúrenie alebo vlhkostné mapy na stenách sú častými problémami nedostatočnej izolácie spodnej časti domu. Nevyizolovaný sokel a spodná stavba sú ako otvorené okno suterénu, kde teplo uniká mimoriadne rýchlo, čo sa prejaví na studených podlahách aj na účtoch za kúrenie.

Zemina drží vlhkosť, ktorá sa priamo podpažuje do múrov. Vlhký betón alebo murivo stráca svoje tepelno-izolačné vlastnosti a začne sa rosiť. To je priamy dôvod vzniku plesní, ktoré ohrozujú zdravie aj konštrukciu domu. Vlhkosť a mráz sú najväčšími nepriateľmi betónu a výstužnej ocele. Pri opakovanom zmrazovaní a rozmrazovaní vlhkého materiálu dochádza k jeho roztrúseniu a degradácii.

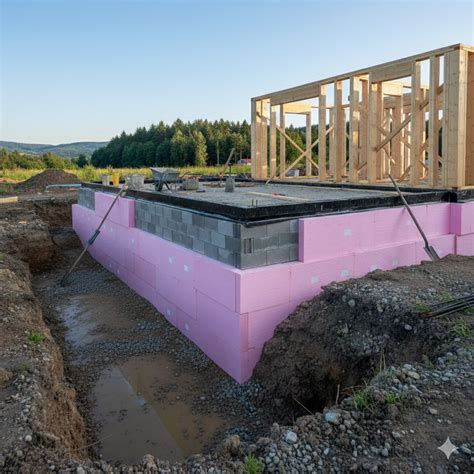

Spôsoby zateplenia základov

Je niekoľko spôsobov, ako zhotoviť zateplenie základov domu - či už ide o suterén, základové pásy alebo základovú dosku. Ideálnym, no zároveň najdrahším aj najprácnejším spôsobom je súvislé obalenie budovy tepelnoizolačnými materiálmi, čo znamená zatepliť aj priestor pod základovou doskou.

Ak zateplíme iba základové pásy po celom vonkajšom obvode, podarí sa nám znížiť tepelné úniky na prijateľnú mieru. Menej používaným, ale netradičným spôsobom je zateplenie sokla a základu tzv. izolačného krídla. Toto riešenie je vhodné najmä v prípadoch, keď sa v okolí stavby nedajú robiť výkopové práce.

Na zateplenie suterénu alebo základov stavebníci bežne používajú platne z extrudovaného (XPS) polystyrénu alebo tvrdeného expandovaného (EPS) polystyrénu známeho ako perimeter.

Izolačné materiály: Extrudovaný (XPS) a Expandovaný (EPS) polystyrén

Pre správnu izoláciu spodnej stavby je kľúčový výber vhodného materiálu, ktorý musí dlhodobo odolávať viacerým nepriaznivým vplyvom, ako sú vlhkosť a voda, mechanické zaťaženie od zeminy a prevádzky, tepelné namáhanie (kolísanie teplôt, mráz) a chemická agresivita prostredia. Izolácia preto musí mať dostatočne vysokú pevnosť v tlaku, dlhodobú tvarovú stálosť, minimálnu nasiakavosť a nemeniť svoje vlastnosti pri opakovanom zamŕzaní.

Extrudovaný polystyrén (XPS)

XPS (extrudovaný polystyrén) je tuhý penový izolačný materiál, ktorý sa vyrába z polystyrénu, čo je syntetický polymér odvodený z ropy. Výrobný proces zahŕňa tavenie polystyrénových guľôčok a ich pretláčanie cez farbivo, čím sa vytvorí súvislá štruktúra s uzavretými bunkami. Takáto štruktúra uzavretých buniek znižuje prenos tepla a robí XPS vysoko odolný voči absorpcii vody a vodnej pary.

Dosky z extrudovaného polystyrénu sú ideálne ako tepelná izolácia vonkajších stien suterénneho muriva v kontakte so zeminou. Dodávajú sa vo vyhotovení pero a drážka, čo uľahčuje montáž a znižuje riziko vzniku tepelných mostov na minimum. Vďaka vysokej pevnosti poskytujú izoláciu proti vode aj ochranu pred mechanickým poškodením.

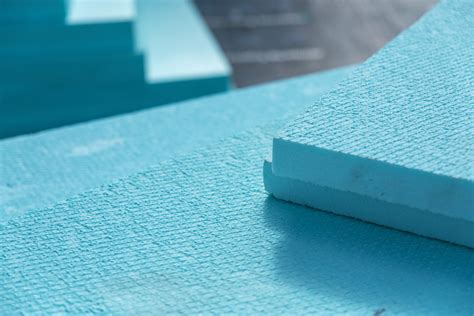

XPS dosky sú dostupné v rôznych hrúbkach a s rôznymi povrchovými úpravami (hladký/zdrsnený - vafle povrch) či rôznymi hranami (rovná hrana / L hrana). Hladké dosky sú štandardnou voľbou pri výstavbe domu, drsné dosky sa používajú v prípadoch, keď sa spájajú lepidlom, a XPS s drážkami sa berú, keď sa plánuje ďalšie spracovanie s ťažšími materiálmi, napr. omietkou.

Výhody XPS dosiek:

• Vysoká pevnosť v tlaku: XPS sa vyznačuje vysokou nosnosťou a pevnosťou v tlaku, vďaka čomu je ideálnou voľbou napríklad pre záťažové strechy, strešné parkoviská, parkovacie garáže či podlahy priemyselných budov.
• Nízky koeficient tepelnej vodivosti (λ): Pretože XPS pozostáva z veľmi malých buniek zlisovaných vzduchom alebo plynom, materiál má nízku hodnotu súčiniteľa tepelnej vodivosti. Minimalizuje prúdenie tepla medzi budovou a jej okolím.
• Vysoký tepelný odpor (R): Tepelný odpor R dosahuje pri XPS vyššie hodnoty ako pri EPS, čo znamená, že má lepšie tepelno-izolačné vlastnosti. Čím vyššia je hodnota R, tým väčšia je schopnosť materiálu odolávať prenosu vodivého tepla.
• Odolnosť voči vlhkosti a dlhá životnosť: Dosky XPS majú veľmi dlhú životnosť a časom nedegradujú. Vďaka svojej uzavretej bunkovej štruktúre neabsorbuje vodu a zachováva si všetky deklarované vlastnosti počas celej životnosti, a to aj pri priamom dlhodobom kontakte s vodou.
• Ekologickosť: PNP XPS neuvoľňuje do ovzdušia škodlivé látky a neobsahuje hexabrómcyklododekán (HBCD). Vyrába sa na moderných zariadeniach s použitím inovatívnych technológií bez freónov.

Expandovaný polystyrén (EPS) a Perimeter

Perimeter je špeciálne upravený tvrdený expandovaný polystyrén. V porovnaní s doskami z extrudovaného polystyrénu sú tieto dosky cenovo výhodnejšie. Polystyrén je vhodným materiálom aj na základy stavby, pretože je vodoodolný a ochráni objekt aj všade tam, kde dochádza k dlhodobému pôsobeniu vody. Okrem tepelného komfortu tak bráni aj rastu baktérií a húb.

Nenasiakavý EPS a perimetrický polystyrén sa vyrábajú do foriem (na rozdiel od klasického EPS). Vďaka tomu sú pevnejšie, majú minimálnu nasiakavosť a odolnosť voči mrazu. Isover EPS Perimeter nájde využitie pri stenách suterénu, základových pásoch alebo ako stratené debnenie. Výborným materiálom na tepelnú izoláciu je aj grafitový polystyrén, ktorý má zvýšené izolačné parametre vďaka pridaniu grafitu vo svojom zložení. Kvalita grafitových polystyrénových dosiek umožňuje izolovať základové steny a poskytnúť im vhodnú hydroizoláciu.

Pri výbere polystyrénu na základy EPS alebo XPS nezabúdajte, že ide o materiál, ktorý sa uchytáva pod úrovňou terénu. Izolácia základových stien by mala byť odolná voči vlhkosti a mala by mať primeranú úroveň absorpcie vody.

Porovnanie XPS a EPS/Perimetra

Prehľad kľúčových vlastností oboch typov polystyrénu:

Možnosti montáže tepelnej izolácie základovej dosky

Existuje niekoľko spôsobov montáže tepelnej izolácie základovej dosky, ktoré závisia od typu objektov, energetických požiadaviek a zhotoviteľa:

1. Tepelná izolácia pod železobetónovou základovou doskou

Je typické pre nízkoenergetické a pasívne domy. Výhodou tohto spôsobu osadenia tepelnej izolácie pod základovú dosku je, že úplne bráni vzniku tepelných mostov. Slabou stránkou je vyššia cena z dôvodu rozvodu mechanických inštalácií, ktoré nie je možné vykonať nad doskou kvôli požadovanej výške a sklonu kanalizačného potrubia (2 %). Montáž inštalácií sa preto musí vykonať pod základovou doskou urobením priechodov.

2. Tepelná izolácia na železobetónovú základovú dosku

Považuje sa za klasický spôsob výstavby a je nákladovo efektívnejší variant, pretože inštalačné rúry je možné ľahko viesť cez namontovanú tepelnú izoláciu. Slabou stránkou tejto izolácie je vystavenie spodnej časti železobetónovej základovej dosky vonkajším vplyvom, a tým aj vzniku tepelných mostov.

3. Kombinovaná montáž: nad základovou doskou a pod ňou

Je vlastne kombináciou prvých dvoch spôsobov a zároveň ich výhod. Tepelná izolácia nad železobetónovou základovou doskou umožňuje rozvody inštalačných potrubí a tepelné mosty sa nemôžu objaviť v dôsledku zabudovania tepelnej izolácie pod železobetónovú základovú dosku.

Z konštrukčného hľadiska sa neodporúča murovať priamo na polystyréne z dôvodu nesúdržnosti medzi jednotlivými materiálmi (polystyrénom a murivom, resp. polystyrénom a betónom). Keďže polystyrén má hladký povrch, nebude zabezpečená dostatočná priľnavosť lepiacej malty potrebnej na založenie prvého radu tvárnic. V prípade, že murovať na polystyréne chcete z dôvodu prerušenia tepelného mosta, odporúčame riešiť tento detail zateplením základových pásov po obvode predĺžením tepelnej izolácie hrúbky min. 100 mm až nad úroveň vyrovnávajúcej základovej dosky, čím zabezpečíte aj vytvorenie zatepleného sokla.

Realizácia základov a ich zateplenie

Príprava terénu a inžiniersko-geologický prieskum

Pre správne založenie domu je potrebné vedieť čo najviac informácií o podloží na pozemku, kde plánujete stavať. Preto pre správny návrh a realizáciu základov vždy požadujeme zrealizovanie inžiniersko-geologického prieskumu. Na základe výsledkov prieskumu a po konzultáciách so špecialistom sa plánuje zakladanie na štrkových geovankúšoch (zhutňovaných vrstvách štrku). Pred samotným zakladaním sa z pozemku stiahne ornica.

Zhutňované vrstvy a inštalácie

Na celý výkop pod základovou doskou sa dáva špeciálna ťahová geotextília, ktorá slúži okrem oddelenia štrku od zeminy aj na lepšie zhutnenie štrkových vrstiev, najmä tam, kde je mokrá „rozbahnená“ pôda. Na druhú zhutnenú vrstvu štrku sa pre statické zlepšenie dáva geomreža, ktorá pomáha zhutneniu štrkových vrstiev vzájomne na seba.

Po realizácii štrkových vrstiev sa robia ležaté rozvody vody a kanalizácie pod doskou. Tieto sa musia spraviť vo vrstvách zhutneného štrku. Výhodou tohto riešenia je, že ešte pred samotným zaliatím betónovej základovej dosky je možné jednotlivým vrstvám zhutňovaného štrku zmerať statickú únosnosť a počas realizácie prípadne rozhodnúť o opakovanom dohutnení.

Ukladanie izolácie pod základovou doskou

Na finálne štrkové vrstvy ide tenká zrovnávacia piesková vrstva, ktorá je podkladom pre uloženie extrudovaného polystyrénu (XPS) - tepelnej izolácie pod základovú dosku. Hrúbka tepelnej izolácie 120mm pod doskou môže byť doplnená 80mm tepelnej izolácie na dosku pod poterom. Zámerne sa používa kombinácia tepelnej izolácie pod doskou a nad doskou, aby sa nechala rezerva na vedenie inštalácií pod poterom.

Betonáž a sokel

Na základové pásy vo väčšine prípadov stačí betón triedy C12/15, ale pre vyššiu kvalitu sa používa aj C25/30. Predpísanú pevnosť betón dosiahne len pri odvzdušnení vibrovaním alebo aspoň prepichovaním. Vodovodné potrubie, elektrinu a plyn sa ukladajú do plastových ohybných chráničiek (tzv. harmoník).

Sokel, teda podstavec, sa na výšku 1 - 2 radov tvárnic postaví tak, aby sa trocha skorigovali chyby vo vodorovnosti betonáže. V sokli musia byť uložené prútové vodorovné výstuže.

Radónová ochrana

Na základovú dosku sa používa vodostavebný betón, ktorý plní zároveň hydroizolačnú funkciu. Toto riešenie však nie je všeobecne hocikde použiteľné. Vodostavebný betón neplní zároveň funkciu protiradónovej ochrany! Vždy treba zhodnotiť radónové riziko a podľa toho navrhnúť riešenie protiradónové opatrenia. Jedným z riešení protiradónovej ochrany môže byť štrkové podložie, ktoré prípadný radón z podložia odvetrá po obvode domu.

Hydroizolácia základov

Hydroizolácia základov je zásadným krokom pri stavbe domu. Chráni váš dom pred poškodením vodou, čo môže viesť k nákladným opravám a poškodeniu konštrukcie. Hydroizolácia základov môže zabrániť presakovaniu vody cez trhliny v stenách a podlahách suterénu, čo môže spôsobiť rast plesní a poškodenie vecí.

Pri izolovaní spodnej stavby sú na výber 2 možnosti: buď voľne pokladané plastové fólie alebo asfaltové pásy. Asfaltové pásy sa plnoplošne natavujú. Akákoľvek voda sa pod nimi nemôže voľne pohybovať. To dáva možnosť presnejšej lokalizácie prípadného poškodenia.

Typy asfaltových pásov:

• Oxidované asfaltové pásy: Vyrobené z asfaltu, ktorý bol chemicky upravený na zvýšenie jeho odolnosti proti poveternostným podmienkam a teplotným výkyvom.
• SBS (Styren-Butadien-Styren): Tieto pásy obsahujú polyméry, ktoré zvyšujú pružnosť a odolnosť pri nízkych teplotách.
• APP (Ataktický Polypropylén): Obsahujú polypropylénové polyméry, ktoré zvyšujú odolnosť proti UV žiareniu a teplu.

Postup aplikácie hydroizolácie asfaltovými pásmi:

1. Príprava povrchu: Pred začatím hydroizolácie základov vyčistite povrch, na ktorom budete pracovať. Pozametajte všetky nečistoty alebo uvoľnený betón, aby ste zabezpečili, že hydroizolačný materiál správne priľne k povrchu. Na odstránenie odolných škvŕn alebo nečistôt môžete použiť tlakový čistič.

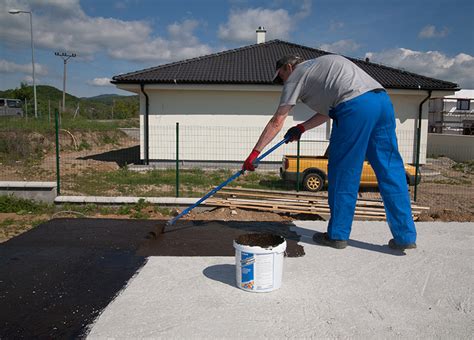

2. Nanášanie penetračného náteru: Keď je povrch čistý a suchý, môžete začať nanášať penetračný náter, ktorý zlepšuje priľnavosť a odolnosť nasledujúcej hydroizolačnej vrstvy. Dôkladne premiešajte asfaltový penetračný náter a naneste ho rovnomerne na povrch pomocou štetca, valčeka alebo striekacej pištole v tenkej vrstve. Po nanesení nechajte penetračný náter úplne vyschnúť.
3. Aplikácia hydroizolačných pásov: Rozložte hydroizolačné pásy na zamýšľané miesto, aby ste sa uistili, že sú správne zarovnané a pokrývajú všetky potrebné oblasti. Horák, ktorý produkuje plameň, sa používa na zahriatie a rozpustenie povrchu pásov, čím sa umožní ich pevné a vodeodolné spojenie s podkladom. Držte horák tak, aby plameň smeroval na spodnú stranu hydroizolačného pásu, pomaly ho posúvajte a zároveň tlakom valčeka pritláčajte zahriaty pás k povrchu. Zabezpečte, aby všetky spoje a prekrytia boli riadne zahriate a stlačené, čo zaručí vodotesné a pevné spoje.

Na základovej doske, resp. podkladnom betóne je možné mať 2 vrstvy modifikovaných asfaltových pásov momentálne len pod múrmi, pričom pred pokládkou podlahového EPS sa plocha zaizoluje komplet. Hydroizolácia je zahnutá smerom dolu a zboku je natavená na podkladný betón.

Pasívne a nízkoenergetické domy

Na zníženie tepelných strát musia mať pasívne domy kompaktný izolačný obal. Všetky obvodové konštrukcie (strecha, obvodové steny, podlahy) musia mať tepelný odpor vyšší ako 6,67 m².K/W. Mnohí odborníci vás upokojia tvrdením, že únik cez základy je len cca 15%, čo je zanedbateľné. Avšak, ak dom detailne zaizolujete a vychytáte kopec tepelných mostov, percentuálny únik sa rapídne zníži a percentuálny pomer únikov základmi sa rapídne zvýši.

Pre pasívny dom z hľadiska celkovej bilancie nemusí postačovať izolovať základové pásy XPS/EPS hrúbky 100mm. Odporúča sa kombinovať izoláciu pod a nad základovou doskou. Hrúbka izolácie je dôležitá pre dosiahnutie vysokého energetického štandardu a na to, aby sa minimalizovala možnosť kondenzácie na rozhraní medzi EPS a základovou doskou.

Praktické aspekty montáže izolácie

Aby izolácia fungovala roky, nestačí len prilepiť polystyrén. Najdôležitejším krokom je príprava. Základy musia byť dokonale očistené a ošetrené kvalitnou hydroizolačnou náterovou alebo asfaltovou strešnou lepenkou. Až na tento súbor sa aplikuje izolácia.

Lepenie a kotvenie

Polystyrénové platne sa lepia špeciálnym lepidlom. Dosky pripevňujeme na steny suterénu bezrozpúšťadlovými lepidlami, alebo ich lepíme bodovo studeným bitúmenom tak, aby vznikol preplátovaný spoj. V hornej časti, nad úrovňou terénu, sa dosky mechanicky ukotvujú hmoždinkami (4-6 ks/m²). V časti pod zemou stačí kvalitné lepenie a tlak zásypu. Kotvenie sa vykonáva len tam, kde hmoždinka nepoškodí hydroizoláciu podkladu.

Pri lepení na asfaltové hydroizolácie sa používajú špeciálne PUR peny alebo asfaltové lepidlá bez rozpúšťadiel. Ak sa bude izolácia obkladať keramickými pásikmi, lepidlo sa nanáša minimálne na 60 % plochy izolácie alebo celoplošne.

Výstužná vrstva a finálna úprava

Po uložení izolácie nasleduje technologická prestávka a následné zasypanie. Pri sokloch sa izolácia ešte dodatočne stierkuje a kotví do siete, aby bola pripravená na omietku alebo obklad. Výstužná vrstva na sokli sa vykonáva rovnako ako pri bežných fasádnych izoláciách - pomocou výstužnej stierky so sklo-textilnou armovacou mriežkou. Túto vrstvu je potrebné natiahnuť aspoň 300 mm pod úroveň terénu, aby izoláciu chránila pred mechanickým poškodením. V exponovaných miestach sa odporúča použiť dvojitú výstužnú vrstvu, prípadne tzv. pancierovú sieťku.

Pred nanesením finálnej vrstvy sa sokel najprv napenetruje. Na povrch je možné naniesť ušľachtilé soklové omietky s obsahom prírodného alebo umelého kameniva, alebo použiť keramický či kamenný obklad. Je však dôležité poznamenať, že obklady sú difúzne uzavreté, čo môže spôsobiť kondenzáciu vody v zatepľovacom systéme.
