Spodné stavby tvoria základ každého domu či priemyselného objektu. Nesú celé zaťaženie konštrukcie, sú v priamom kontakte so zeminou a dlhodobo odolávajú vlhkosti, vode, mrazu aj pohybom podložia. Ak spodné stavby navrhneme alebo zrealizujeme nesprávne, chyby sa prejavia až o niekoľko rokov - väčšinou v podobe vlhkých múrov, trhlín, plesní a zníženej životnosti celej stavby. Správne navrhnuté a zrealizované riešenie minimalizuje riziko vlhnutia muriva, vzniku plesní a tepelných mostov. Spodné stavby sú kľúčové aj z hľadiska komfortu a zdravého vnútorného prostredia.
Pod pojmom spodné stavby rozumieme všetky časti budovy, ktoré sa nachádzajú pod úrovňou terénu alebo sú s ním bezprostredne v kontakte. Patria sem predovšetkým základy, základové pásy, základové dosky, základové pätky, piloty, podkladové betóny, suterénne steny, podlahy na teréne a súvisiace izolačné a drenážne systémy. Súčasťou spodných stavieb sú tiež hydroizolačné vrstvy, drenážne systémy, tepelné izolácie a ochranné fólie. Dôležité sú aj detaily napojenia na hornú stavbu, sokel a fasádu.
Typy základov a ich výber

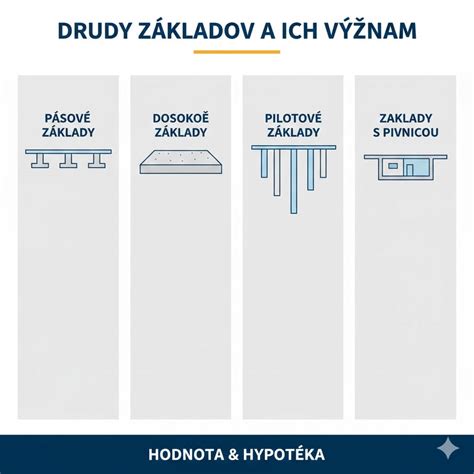

Výber typu základov závisí najmä od charakteru podložia, hmotnosti stavby a požiadaviek projektu. V praxi sa najčastejšie používajú pásové základy pod nosné steny, plošné základy vo forme základovej dosky, bodové základy pod stĺpy a v špecifických prípadoch aj hĺbkové základy na pilótach. Pri novostavbách sa stále častejšie uplatňuje monolitická základová doska, ktorá zabezpečuje rovnomerný prenos zaťaženia, jednoduchšie napojenie hydroizolácie a zateplenia. Pri rodinných domoch na stabilnom podloží však často postačujú kvalitne navrhnuté pásové základy kombinované s podkladovým betónom.
Hydroizolácia - kľúč k suchým suterénom
Prečo je hydroizolácia nevyhnutná?
Bez kvalitnej hydroizolácie spodnej stavby neostane objekt dlhodobo suchý, ani keď má ideálne navrhnuté základy. Hydroizolácia musí odolať zemnej vlhkosti, zrážkovej vode aj tlakovej vode, a zároveň musí byť správne napojená na zvislé konštrukcie a detaily. Voda je to najhoršie, čo sa môže stať akejkoľvek budove, dokonca aj vášmu domu. Suterén je časť, ktorá je najviac vystavená vode, preto potrebuje špeciálnu ochranu. Správne vykonaná hydroizolácia suterénu zabráni prenikaniu vody do štruktúry materiálu a konštrukcie stavby. Voda môže byť pre stavbu mimoriadne škodlivá, pretože spôsobuje postupné znehodnocovanie, odlupovanie, korunovanie a odpadávanie materiálov, čo môže viesť k čiastočnému zrúteniu stavby, a tým k ohrozeniu života a majetku. Čo sa týka železobetónových stien, voda v nich spôsobuje hrdzavenie oceľovej výstuže, čo vedie k zníženiu únosnosti celej konštrukcie. Voda poškodzuje nielen konštrukciu budovy, ale spôsobuje aj tvorbu a zadržiavanie zvýšenej vlhkosti, čo vedie k vzniku a rozvoju kondenzácie, plesní a rias na vonkajšej aj vnútornej strane stien. Hydroizoláciou suterénu v kombinácii so správnym vykonaním tepelnej izolácie základu a zamedzením vzniku takzvaných tepelných mostov sa tomu dá úspešne predchádzať. Nezabúdajte, že vlhkosť a plesne v každom obytnom priestore sú zdraviu veľmi škodlivé a treba ich čo najskôr odstrániť. Navždy sa im však dá predísť len odstránením príčiny, teda opravou hydroizolácie a tepelnej izolácie suterénu.
Spodná stavba musí odolať rôznym typom namáhania. Zemná vlhkosť pôsobí na konštrukciu takmer vždy, tlaková voda sa objavuje pri vyššej hladine spodnej vody alebo pri akumulácii zrážkovej vody. Pri návrhu izolácie preto rozlišujeme, či ide len o ochranu proti vlhkosti, alebo aj proti tlakovej vode. Pri tlakovom namáhaní musí mať izolácia vyššiu odolnosť a často sa kombinuje s drenážnym systémom.
Materiály a systémy hydroizolácie

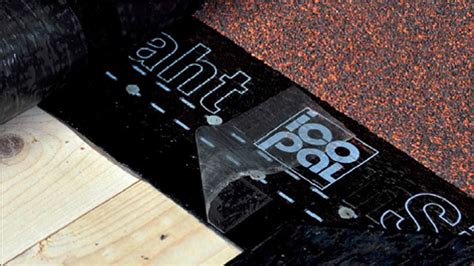

Pri spodných stavbách sa používajú najmä asfaltové pásy, minerálne stierky, PVC fólie a moderné polymérne systémy. Každý typ má svoje špecifiká a vhodnosť podľa prostredia. Asfaltové pásy sú dlhodobo overené riešenie, vhodné najmä pri zemnej vlhkosti a tlakovej vode. Pri výbere konkrétneho systému vždy prihliadame na kategóriu namáhania vodou, typ konštrukcie, možnosti technického prevedenia a očakávanú životnosť. Neexistuje jedna univerzálna najlepšia hydroizolácia pre všetky spodné stavby, vždy záleží od konkrétnych podmienok. Pri zemnej vlhkosti často postačia kvalitné asfaltové pásy alebo minerálne stierky. Pri tlakovej vode sú vhodnejšie viacvrstvové systémy alebo PVC a polymérne fólie s vysokou odolnosťou. Dôležitá je správna kategorizácia namáhania, návrh skladby a profesionálna realizácia detailov. Pri hydroizolácií používame rôzne typy hydroizolačných povlakov. Na podklad nanášame jeden alebo aj niekoľko vrstiev asfaltovej, plastovej, epoxidovej, polyuretánovej alebo silikátovej hmoty, prípadne ich kombinujeme. Pokiaľ sa chystáte pracovať práve s hydroizolačnými povlakmi, odporúčame tiež využitie výstužnej vložky, ktorá zlepšuje pevnosť a pružnosť zvoleného podkladu. K dispozícii však sú aj prefabrikované hydroizolačné pásy z PVC, asfaltu alebo polyetylénu. Tie sa na podklad zvyčajne lepia alebo natavujú horúcim vzduchom či plameňom.
Pre hydroizoláciu vodou zaťažovaných podzemných častí budov, teda i pivníc a základov, nosných stien a betónových prvkov, ktoré prichádzajú do styku s podzemnou vodou, ale aj zberných nádob na vodu či na hydroizoláciu bazénov, sa odporúča dvojzložková polymér-cementová hydroizolácia AQUA DUO 822. Jej charakteristickou vlastnosťou je vysoká odolnosť vody aj pod tlakom, vynikajúca elasticita a premostenie trhlín. Ak hľadáte celkovo vodotesný, paropriepustný a mrazuvzdorný produkt s vysokou adhéziou vhodný na hydroizoláciu základov, odporúčame AQUA STOP 810 1K. Jednozložková hydroizolačná malta AQUA STOP 810 1K je ideálna do oblastí s vysokou záťažou vlhkosti. Po vyschnutí vznikne bezškárová hydroizolácia ľahkého alebo stredného typu. Disperzné asfaltovo-kaučukové lepidlo a hydroizolácia DYSPERBITUM 830 sa ľahko a pohodlne aplikuje a vyžaduje len minimálne úsilie, odporúča sa na realizáciu bezšvových hydroizolácií na zvislých a vodorovných plochách. Na miestach priameho kontaktu s polystyrénom môžete aplikovať disperznú bitúmenovo-kaučukovú hmotu STYRBITUM 832, ktorá je vodoodolná a mrazuvzdorná. Ako hydroizoláciu je možné použiť aj nopovú fóliu, ktorá sa používa vtedy, keď nie je problémom spodná voda, ale len vlhkosť.
Návrh a realizácia hydroizolácie
Správny návrh hydroizolácie začína analýzou podmienok na pozemku. Posudzujeme geológiu, hladinu spodnej vody, sklon terénu, zrážkové pomery aj požadované využitie suterénu či prízemia. Na základe toho určujeme kategóriu namáhania - zemná vlhkosť, netlaková voda, tlaková voda alebo agresívne prostredie. V našej spoločnosti pripravujeme pre klientov technický návrh hydroizolácie, ktorý zahŕňa skladbu vrstiev, odporúčané materiály a riešenie kritických detailov. Vždy dbáme na to, aby hydroizolácia bola kompatibilná s tepelnou izoláciou, drenážou a ochrannými fóliami. Úlohou hydroizolačného povlaku, resp. pásov je dokonale obklopovať konštrukciu, ktorú má chrániť. Aby bol proces hydroizolácie úspešný je potrebné mu venovať dostatočnú pozornosť, presne sa držať pravidiel navrhovania a realizácie izolácie.
Celá pokládka hydroizolačných pásov vám nezaberie viac ako niekoľko hodín. Hydroizoláciu pomocou asfaltových pásov realizujte vždy za suchého a najlepšie aj teplého počasia. Tekuté materiály však skladujte na suchom mieste chránenom pred priamym slnečným žiarením. Ešte predtým ako sa pustíte do samotnej pokládky asfaltových pásov je potrebné preveriť stav podkladu. Zamerajte sa, ak je to potrebné, na dôkladnú úpravu nedokonalostí povrchu. Postupujte tak aby ste ho zbavili všetkých nečistôt a nerovností. Povrch by mal byť rovnomerný, súdržný, hladký a suchý. Hrany a rohy musia byť upravené presne podľa požiadaviek výrobcu použitých asfaltových pásov. V žiadnom prípade nie sú prípustné akékoľvek ostré nerovnosti a hrany. Akonáhle máte povrch na prácu pripravený, pokračujte aplikáciou penetračného náteru pužitím maliarskeho valčeka. V momente, keď je náter suchý, prichádza čas na najdôležitejšiu časť, pokládku hydroizolačných asfaltových pásov. Pripravte si rolku asfaltového pásu, položte ju na zem a postupne ju rozbaľujte a natiahnite do želanej polohy. Pomocou ručného plynového horáku pritavujte rozbalené pásy k pripravenému podkladu. V tomto kroku je zaužívaný postup pri ktorom sa strieda umiestnenie spojov. Vďaka tomu by nemalo dochádzať ku styku viacerých spojov na jednom mieste. Zvykom je tiež pokladanie pásov od najnižšieho miesta k vyššiemu. Dajte si záležať na tom, aby bol pás položený rovnomerne a taktiež sa vyvarujte vytváraniu vzduchových bublín pod ním. Zabezpečíte tak želaný odvod vody od fasády domu.
Horák na membráne (fúkací horák) - hydroizolačné aplikácie
Špecifické riešenia hydroizolácie
V prostredí s vysokou hladinou spodnej vody je nevyhnutné navrhnúť tlakovú hydroizoláciu s dostatočnou hrúbkou, počtom vrstiev a mechanickou ochranou. Často používame kombinácie asfaltových pásov, PVC fólií alebo polymérnych membrán, ktorých spoje sa zvaria alebo zalepia tak, aby vytvorili kompaktný a vodotesný plášť. Ochrana základov pred tlakovou vodou si vyžaduje kombináciu viacerých opatrení. Základom je kvalitný tlakový hydroizolačný systém s dostatočnou hrúbkou a počtom vrstiev. Dôležité je plnoplošné spojenie izolácie s podkladom a dokonalé vyhotovenie detailov. Počet vrstiev hydroizolácie spodnej stavby závisí od úrovne namáhania vodou a typu použitého systému. Pri zemnej vlhkosti môže byť postačujúca jedna kvalitná vrstva asfaltového pásu alebo stierky, pri tlakovej vode sa bežne používajú dve a viac vrstiev v kombinácii s drenážou.
Pre dobrú hydroizoláciu suterénu je možné vyrobiť tzv. bielu vaňu. Biela vaňa je kesónová konštrukcia, ktorá bez dodatočnej vrstvy hydroizolácie odolá zaťaženiu a tlaku spôsobenému spodnou vodou. Ide o betónovú konštrukciu s hrúbkou minimálne 30 cm z vodonepriepustného betónu lepšej kvality. Používa sa na utesnenie slabých miest a dilatačných škár v železobetónových konštrukciách.
Tomuto problému betónového suterénu sa dá úspešne vyhnúť aplikáciou technológie kryštalizačnej hydroizolácie. Ide o prímes, ktorá sa pridáva do betónu, ktorá pri kontakte s vodou spôsobuje tvorbu vo vode nerozpustných kryštálov. Ak teda vzniknú mikrotrhliny, cez ktoré sa voda snaží preniknúť do hlbších vrstiev materiálu alebo štruktúry, aktivuje sa chemická reakcia a kryštály vzniknuté trhliny automaticky uzavrú, čím zabránia vode preniknúť hlbšie.
Radónová ochrana
Osobitnou kategóriou je radón, prírodný rádioaktívny plyn, ktorý môže prenikať cez podlahy a základy do interiéru. Radónová ochrana je povinná v lokalitách, kde geologický prieskum alebo mapy radónového rizika preukážu stredné až vysoké radónové riziko. V takom prípade musíme už v projekte počítať so špeciálnou fóliou alebo systémom pásov, ktoré zabraňujú prenikaniu radónu cez konštrukciu spodnej stavby do vnútorného prostredia. Pri radónovej ochrane používame špeciálne radónotesné fólie a pásy, ktoré zamedzujú prenikaniu plynu cez konštrukciu. Pri novostavbách je radónové riešenie relatívne jednoduché, pri starších objektoch býva potrebný individuálny posudok a špeciálne sanácie. Potrebu radónovej izolácie určujú mapy radónového rizika, geologický prieskum a príslušné normy.
Tepelná izolácia spodných stavieb
Význam a prínosy zateplenia
Správne navrhnuté zateplenie spodnej stavby výrazne ovplyvňuje energetickú náročnosť objektu, komfort v interiéri aj riziko kondenzácie vlhkosti. Kvalitná tepelná izolácia spodnej časti stavby zabraňuje zbytočným únikom tepla cez základy. Podľa viacerých výskumov môže dôsledné zateplenie základovej časti budovy znížiť energetické straty až o 15 %. Investícia do izolácie sa vracia nielen úsporou, ale aj predĺžením životnosti konštrukcie. Kvalitná tepelná ochrana má pozitívny dopad na zdravie obyvateľov. Bráni kondenzácii vlhkosti na chladných povrchoch, čím znižuje riziko vzniku plesní a vytvára čisté prostredie vhodné na dlhodobé bývanie. Pri nízkoenergetických alebo pasívnych domoch je dôkladná izolácia základov úplnou samozrejmosťou - bez nej by tieto stavby nedosiahli potrebnú úroveň energetickej úspornosti. Izolované základy majú ešte jednu výhodu: podlahy na prízemí zostávajú príjemne teplé aj počas studených dní. To ocenia hlavne rodiny s malými deťmi alebo starší ľudia citliví na chlad od zeme.
Materiály a techniky zateplenia
Zatepľujeme najmä sokel, základové konštrukcie a steny v kontakte so zeminou. Pri návrhu skladby vždy riešime aj to, ako zateplenie ovplyvní vlhkostný režim konštrukcie. Tepelná izolácia musí byť odolná voči vlhkosti, tlakovej vode a mechanickému namáhaniu pri zasypávaní. Zároveň musí byť kompatibilná s hydroizoláciou - napríklad pri asfaltových pásoch a XPS doskách v oblasti sokla. Pre spodné stavby sa najčastejšie používajú XPS dosky, perimetrické dosky a špeciálne PUR systémy. XPS dosky majú nízku nasiakavosť, vysokú pevnosť v tlaku a sú vhodné pre použitie v kontakte so zeminou. Perimetrické dosky sú prispôsobené práve pre oblasti pri základoch a sokloch. Pri výbere materiálu zohľadňujeme nielen tepelnoizolačné vlastnosti, ale aj mechanickú odolnosť, nasiakavosť a kompatibilitu s hydroizoláciou.
Základy domu možno zatepliť tromi osvedčenými spôsobmi: izoláciou základových pásov, základovej dosky alebo kompletným obalením spodnej stavby. Ako praktické doplnenie môže poslúžiť izolačné krídlo - horizontálny pás izolácie vyvedený smerom od základu do vzdialenosti asi jedného metra okolo domu. Finálny výber postupu by mal zohľadniť typ použitých základov (pásové alebo doskové), charakter terénu i očakávané energetické úspory. Pri zatepľovaní základov sa najčastejšie využívajú štyri typy izolačných materiálov: polystyrén (EPS a XPS), minerálna vlna a PUR pena. Expandovaný polystyrén (EPS) sa používa na miesta s menšou záťažou od vody a tlaku, ako sú nadzemné časti soklov alebo menej namáhané základy. Minerálna vlna je výbornou voľbou do priestorov, kde je dôležitá kombinácia tepelnej a akustickej pohody - napríklad v obytných suterénoch. PUR pena je vhodná na zateplenie komplikovaných detailov alebo rozvodov bez nutnosti ďalších spojovacích prvkov.
Jedným zo spôsobov je vytvorenie izolačného krídla - ide o horizontálne rozšírenie tepelnej izolácie okolo základov domu, ktoré sa tiahne približne 80 až 120 cm od obvodovej steny. Takýto postup efektívne zabraňuje prenikaniu mrazu do podložia a zároveň obmedzuje vznik tepelných mostov medzi domom a zemou. Ďalším riešením je použitie strateného debnenia počas betonáže základových pásov alebo dosky. Dosky z materiálu XPS tu slúžia nielen ako klasické debnenie, ale zároveň tvoria aj súvislú tepelnú ochranu bez prerušení. Tepelnoizolačné dosky musia byť v spodnej časti pevne založené, napr. na základový výstupok. Lepením musí byť zabezpečené, že pri sadaní zásypovej pôdy nevzniknú v izolácii šmykové pnutia.
Normy a montáž tepelnej izolácie
Pri návrhu zateplenia norma zohľadňuje aktuálne technológie a vlastnosti izolačných materiálov. Najčastejšie sa používajú izolácie typu XPS alebo EPS s nízkou nasiakavosťou a vysokou pevnosťou v tlaku. Požiadavky platia pre novostavby aj obnovu starších objektov. Okrem toho je potrebné zohľadniť lokálnu klímu a typ pôdy. Dôsledným dodržiavaním STN 730540 si zaistíte spoľahlivú funkciu tepelnej ochrany základových častí domu, príjemnú vnútornú klímu a minimalizujete riziko energetických strát či poškodenia konštrukcie chladom zo zeme. Montáž tepelnej izolácie základov začína starostlivou prípravou povrchu. Je nevyhnutné, aby boli základy čisté, suché a zbavené prachu či mastnoty; len vtedy bude izolácia dobre priľnúť. Hydroizolačný systém by mal siahať aspoň 50 cm pod úroveň vykurovaných priestorov. Akonáhle hydroizolácia dôkladne zaschne, môžete pokračovať s tepelnou izoláciou. Najpoužívanejšie sú dosky typu XPS alebo EPS - hrúbku voľte podľa požadovaných izolačných vlastností (zvyčajne 10 až 16 cm). Dosky sa lepia špeciálnymi lepidlami bez obsahu rozpúšťadiel vhodnými pre polystyrénové materiály. Práce realizujte iba počas priaznivého počasia pri teplotách nad 5 °C, aby všetky vrstvy vrátane lepidiel a hydroizolácií správne vytvrdli a splnili svoju funkciu. Každý pracovný krok vyžaduje precíznosť a dôraz na detail; iba tak minimalizujete riziko kondenzácie vody, vzniku plesní alebo narušenia konštrukcie stien.
Najčastejšie chyby pri zatepľovaní
Nedostatočné zateplenie základov vzniká vtedy, keď izolácia nesiaha až pod hranicu nezámrznej hĺbky, ktorá by mala byť minimálne 80 centimetrov pod povrchom. Tepelné mosty sa často objavujú na miestach, kde chýba izolácia v detailoch napojenia alebo je uloženie dosiek nekvalitné. Problém môže vzniknúť aj použitím nevhodného lepidla či ponechaním vzduchových medzier medzi izolačnými vrstvami, čo výrazne znižuje účinnosť ochrany proti chladu a zvyšuje riziko prenikania vlhkosti. Zanedbanie správneho postupu pri zatepľovaní základov vedie k vyšším stratám energie. Na stenách sa môže vytvárať pleseň a samotná konštrukcia domu trpí škodami spôsobenými mrazom alebo nadmernou vlhkosťou. Ak tepelné mosty ostanú neprekryté, spotreba energií sa môže zvýšiť až o 15 %.
Drenážne systémy a ochranné fólie
Úloha drenáže v ochrane spodných stavieb
Aj najlepšia hydroizolácia môže zlyhať, ak je dlhodobo vystavená vysokému tlaku vody. Preto je drenážny systém pri spodných stavbách často rovnako dôležitý ako samotná izolácia. Úlohou drenáže je odviesť vodu od konštrukcie, znížiť úroveň hladiny a znížiť tlak na hydroizolačnú vrstvu. Drenážna rúra sa umiestňuje na spodok základu, obalí filtračnou textíliou a zasype štrkom s výbornou priepustnosťou vody. Chrániť základy pred mrazom znamená aj predchádzať zamŕzaniu pôdy v tesnej blízkosti domu. Správne navrhnutá drenáž bráni vzniku ľadových šošoviek aj tlaku mrazu na stavebnú konštrukciu. Drenáž je potrebná najmä tam, kde hrozí zvýšené pôsobenie vody na spodnú stavbu. Ide o pozemky s vyššou hladinou spodnej vody, svahovité terény, zle priepustné zeminy alebo stavby s obytným suterénom. Drenáž odporúčame aj v prípadoch, keď chceme znížiť tlak vody na hydroizoláciu a predĺžiť jej životnosť. Správne navrhnutý systém s drenážnymi rúrami, štrkovým obsypom a geotextíliou výrazne znižuje riziko priesakov.
Drenážne a ochranné fólie DELTA®
Ochranné fólie, nopové fólie a geotextílie majú pri spodných stavbách špecifickú funkciu. Chránia hydroizolačnú vrstvu pred mechanickým poškodením, zabezpečujú odvetranie alebo odvádzanie vlhkosti a bránia zanášaniu drenážnych vrstiev. Geotextílie slúžia najmä ako separačná a filtračná vrstva, nopové fólie zabezpečujú priestor pre odvetranie a ochranu izolácie a ochranné fólie chránia proti priamemu poškodeniu pri zasypávaní. Nopová fólia je veľmi rozšírený prvok, no nie vždy je vhodná. Obvodové múry spodnej stavby sú v dlhodobom kontakte so zeminou, vlhkosťou a často aj so zmrazovacími cyklami. Preto musia byť chránené vhodnou hydroizoláciou, tepelnou izoláciou a mechanickou ochranou.
Profesionálne naplánovaná a zrealizovaná hydroizolácia stien v styku so zemou (napr. DELTA®-THENE) zaisťuje trvalo suché pivnice. Je tiež dôležité chrániť citlivé hydroizolácie. Významne k tomu prispievajú ochranné a drenážne fólie DELTA® ako DELTA®-TERRAXX alebo DELTA®-GEO DRAIN QUATTRO. S pevnosťou v tlaku cca 400 kN/m2 sú odolné voči tlaku a spoľahlivo odvádzajú vodu. Za studena aplikovaná, samolepiaca bitúmenová hydroizolácia (KSK-Bahn) DELTA®-THENE je ideálna na zvislú izoláciu suterénnych stien a vodorovných základových dosiek. Program ochrany základovej steny DELTA® chráni všetky typy hydroizolácií. Osvedčená drenážna fólia DELTA®-GEO DRAIN QUATTRO chráni hydroizolácie citlivé na tlak, ako sú hrubé bitúmenové nátery (asfaltové stierky) pred mechanickým poškodením pomocou svojej integrovanej ochrannej a klznej vrstvy. Pre hydroizolácie, ktoré nie sú citlivé na tlak (napr. samolepiaca hydroizolácia DELTA®-THENE, alebo vhodné asfaltové pásy), odporúčame ochrannú a drenážnu fóliu DELTA®-TERRAXX. Obe fólie majú integrované samolepiace okraje v hladkej zóne prekrytia. Tento druhý, do značnej miery vodonepriepustný obal, umiestnený pred vlastnou hydroizoláciou suterénu alebo obvodovou XPS tepelnou izoláciou, chráni nielen pred mechanickým poškodením, ale aj spoľahlivo odvádza vlhkosť do drenážneho potrubia. Významne tak prispievajú k suchým pivniciam a príjemnej vnútornej klíme. Všetky produkty sa vyznačujú dlhou životnosťou a osvedčenou kvalitou DÖRKEN. Prémiové ochranné a drenážne membrány DELTA®-TERRAXX a DELTA®-GEO DRAIN QUATTRO majú testovanú dlhodobú životnosť 100 rokov.
Časté chyby pri drenáži a ich prevencia
Pri drenáži sa často stretávame s opakovanými chybami. Typická je nesprávna hĺbka uloženia drenážnych rúr, chýbajúci spád, použitie nevhodnej frakcie štrku alebo absencia geotextílie. Ďalšou častou chybou je chýbajúci odvod vody do bezpečného miesta - napríklad do vsakovacej šachty alebo dažďovej kanalizácie. V našej praxi preto vždy navrhujeme drenážny systém ako premyslený celok, ktorý má jasne definovaný začiatok, priebeh aj odvodnenie.
Sanácia vlhkých suterénov
Príčiny a dôsledky vlhnutia
Vlhké suterény predstavujú vážny problém, ktorý môže viesť k poškodeniu konštrukcií, zhoršeniu kvality vnútorného prostredia a v konečnom dôsledku k zníženiu hodnoty nehnuteľnosti. Hlavnou úlohou sanačných prác je vytvoriť suché povrchy muriva, podláh, klenieb a stropov, a tým aj primeraný stav mikroklímy vnútorného prostredia. Voda, ktorá sa hromadí v blízkosti objektu, by mala byť od neho odvedená čo najďalej. V dôsledku činnosti človeka sa okolie akejkoľvek stavby v priebehu jej životnosti mení, a tým dochádza aj k zmenám v možnostiach odtekania povrchových a podpovrchových vôd. Staršie objekty, ale niekedy aj úplne nové, môžu mať nefunkčnú hydroizoláciu, mať ukončenú životnosť, poprípade sa v objekte žiadna hydroizolácia nevyskytuje. Vlhnutie spodných stavieb má väčšinou príčinu v nesprávnej alebo poškodenej hydroizolácii. Problémom môže byť aj chýbajúca drenáž, zlé napojenie detailov alebo tepelné mosty v oblasti sokla. Často sa stretávame s tým, že bola podcenená kategória namáhania a použitý systém nestačí pri tlakovej vode. Svoje zohráva aj neodborná realizácia a nekvalitná príprava podkladu. Medzi najčastejšie chyby patrí podcenenie geologických podmienok, nesprávny výber typu základov a izolácie, nedostatočná príprava podkladu a nekvalitné vyhotovenie detailov. Problémom býva aj chýbajúca alebo zle navrhnutá drenáž, nesprávne použitie nopovej fólie či zanedbanie tepelnej izolácie sokla. Častou chybou je orientácia len podľa ceny materiálu bez posúdenia celého systému.
Mechanické metódy sanácie
Pri použití mechanických metód sanácie sa znižuje alebo zamedzí prísun vlhkosti do materiálu priamym pôsobením na stavebnú konštrukciu. Základnou podmienkou použitia mechanických metód sanácie je, aby v priebehu realizácie a po skončení všetkých prác nedošlo k zníženiu statickej bezpečnosti objektu alebo jeho častí. Pri sanácii vlhkosti podrezávaním sa vo vlhkom murive vytvára vodorovná škára, do ktorej sa vkladá hydroizolácia. Ako hydroizolačný materiál sa najčastejšie používajú asfaltové pásy, pásy z PVC, polyetylénových fólií, sklolaminátové dosky a nehrdzavejúce plechy. Pri použití ktoréhokoľvek materiálu sa musí dbať na dobré vyhotovenie spojov, aby nedochádzalo k prieniku vody alebo k difúzii vodných pár. Táto metóda je založená na tom, že sa v stavebnej konštrukcii (murive) vytvorí priestor, do ktorého sa vloží hydroizolačná látka, ktorá svojou podstatou zabráni ďalšiemu prenikaniu vlhkosti do stavebnej konštrukcie.

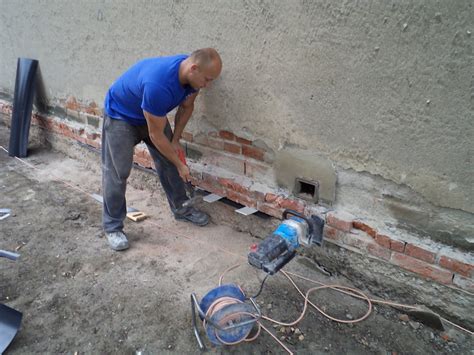

Podsekávanie je metóda, pri ktorej sa v murive vysekávajú otvory zvyčajne cez celú hrúbku steny v dĺžke 0,8 až 1,2 m. Po vymurovaní otvoru sa posledná škára musí zainjektovať cementovou maltou. Na zrýchlenie a uľahčenie procesu podsekávania možno použiť píly s motorovým alebo elektrickým pohonom. Po prerezaní drážky v dĺžke 1,0 m sa stroj zastaví, drážka sa vyčistí a vloží sa do nej izolačný pás na báze polyetylénu alebo sklolaminátu s hrúbkou 1,5 až 2,3 mm. Drážka sa vypĺňa injektovaním, ale najskôr sa omietne cementovou hydrofobizovanou maltou. Rezy možno vykonávať vodorovne aj zvislo. Rezacie lano tvoria segmenty dlhé približne 300 mm, ktoré sú navzájom spojené. Šírka drážky je asi 10 mm. V tomto procese sa opäť používa sklolaminátová doska s hrúbkou 2 až 3 mm alebo PVC fólie. Hydroizolačnú vrstvu vytvára vlnitá doska z nehrdzavejúceho plechu, ktorá sa zaráža špeciálnym zariadením do pravidelnej maltovej škáry muriva. V tejto metóde sa na vytvorenie priestoru na dodatočné vloženie hydroizolácie používa sústava vyvŕtaných otvorov s priemerom 35 mm a šírkou asi 400 mm.
Injektážne metódy
Podstatou injektážnych metód je vytvorenie hydroizolačnej clony, t.j. bariéry chemickou látkou, ktorá sa injektuje do vopred vyvŕtaných otvorov vo vlhkej murovanej konštrukcii. Injektážna zmes vo vrtoch reaguje a týmto chemickým procesom sa vytvorí tzv. hydroizolačná clona, ktorá zabraňuje vlhkosti. Pri niektorých špeciálnych prípadoch (hlavne ked sa jedná o pamiatkové suterénne priestory a pod.) je nutné použiť tzv. „rastrovú chemickú injektáž“. Pri vytváraní hydroizolačnej vrstvy sa do vlhkého muriva napustí látka, ktorá prenikne do pórov, kapilár a trhlín. Do muriva sa vyvŕtajú otvory v jednom alebo dvoch radoch nad sebou s prestriedaním. Následnú sanáciu miest, kde sa objavila vlhkosť alebo voda, je možné vykonať injektážou. Na trhu je dostupných veľa rôznych injektážnych hydroizolačných hmôt na steny, výber konkrétnej hmoty závisí od účelu použitia.
Elektroosmóza
Pasívna elektroosmóza používa elektródu zabudovanú do muriva a elektródu v zemi. Obe elektródy musia byť z rovnakého materiálu a musia byť navzájom prepojené. Medzi nimi sa vytvorí elektrické pole s napätím, ktoré zapríčiní pohyb častíc (vody) smerom k elektróde v zemi. Aktívna elektroosmóza sa používa namiesto pasívnej elektroosmózy a galvanoosmózy. Elektródy v murive a v zemi sú napojené na zdroj napätia (elektróda v stene sa napojí na kladný pól elektrického napájacieho zdroja a elektróda v zemi na záporný pól).
Povrchové metódy a systémy
Sanačné omietky majú charakteristickú vlastnosť - vysoký obsah pórov v štruktúre, ktorá je 3 - 4 krát väčšia ako v prípade klasickej vápennocementovej omietke. To znamená, že majú vysokú paropriepustnosť a výrazne zníženú kapilárnu nasiakavosť. Účinnosť sanačnej metódy možno vhodným návrhom výrazne podporiť. Základným pravidlom povrchových úprav je, že difúzny odpor materiálov sa má smerom von z konštrukcie znižovať. Najsúhrnnejšie sa aplikácia týchto omietok popisuje v smernici WTA 2-2-91 Sanačné omietkové systémy.
Zatepľovací systém nenahrádza hydroizoláciu ani sanačný systém, však napríklad výrazne znižuje množstvo skondenzovanej vlhkosti v konštrukcii. V miestach obkladov keramickými páskami sa odporúča plochu lepidla zvýšiť zo 40% na 60% povrchu dosky, alebo lepiť celoplošne. Po nalepení Isover EPS SOKLOVÁ DOSKA a primeranom zatvrdnutí lepidla sa v nadzemnej časti vykonáva kotvenie hmoždinkami. Základná vrstva sa v podstate nelíši od zatepľovacieho systému stien. Základná vrstva sa zaťahuje min. 300 mm pod úroveň terénu, aby boli izolačné dosky dostatočne chránené proti mechanickému poškodeniu.
Prehľad sanačných metód
| Metóda | Princíp | Výhody | Nevýhody |
|---|---|---|---|
| Podrezávanie muriva | Vytvorenie vodorovnej škáry a vloženie hydroizolácie. | Mechanické oddelenie od vzlínajúcej vlhkosti. | Statické zaťaženie počas realizácie, nutnosť prístupu z oboch strán. |
| Injektážne metódy | Vytvorenie chemickej bariéry v murive. | Chemické zamedzenie prieniku vlhkosti, vhodné pre rôzne typy muriva. | Možná obmedzená účinnosť pri vysokom zasolení, nutnosť presného dodržania postupu. |
| Elektroosmóza (aktívna) | Vytvorenie elektrického poľa na presun vlhkosti do zeme. | Trvalé riešenie. | Vyžaduje napájanie, funkčnosť závisí od materiálu. |
| Sanačné omietky | Vysoká paropriepustnosť a znížená kapilárna nasiakavosť. | Zlepšujú vnútornú klímu, odvádzajú vlhkosť z povrchu. | Nie sú primárnou hydroizoláciou, vyžadujú správny návrh systému. |
Moderné trendy a inovácie
Oblasť spodných stavieb sa neustále vyvíja. Objavujú sa nové hydroizolačné materiály, inteligentné monitorovacie systémy a ekologické riešenia. Moderné polymérne membrány, samolepiace pásy či reaktívne stierky umožňujú dosiahnuť vyššiu spoľahlivosť aj v náročných podmienkach. V našej spoločnosti sledujeme aktuálne trendy a testujeme nové riešenia v praxi. Uprednostňujeme systémy, ktoré majú overenú životnosť, certifikáty a podporu výrobcov.
Dôležité aspekty pri výbere a realizácii
Výber správneho izolačného riešenia začína vždy technickým posúdením konkrétnej stavby. Rozhodujúce sú geologické podmienky, úroveň spodnej vody, požadované využitie suterénu, typ konštrukcie a očakávaná životnosť. Na základe týchto údajov volíme vhodný hydroizolačný systém, zateplenie, drenáž a ochranné vrstvy. Klientom odporúčame neorientovať sa len podľa ceny materiálu, ale sledovať celkovú spoľahlivosť a referencie riešenia v praxi. Pri komplexných projektoch alebo ak s hydroizoláciou nemáte žiadne skúsenosti, radšej výber produktu i jeho aplikáciu prekonzultujte s odborníkom. V našej spoločnosti pripravujeme pre každý projekt návrh skladby, ktorý zohľadňuje technické normy, skúsenosti z realizácií a požiadavky investora.
Počas výstavby spodných stavieb odporúčame dodržiavať niekoľko zásad. V prvom rade je dôležité neponáhľať sa pri príprave podkladu - zle zhutnené alebo nerovné podložie spôsobí problémy už pri betonáži. Hydroizoláciu je nutné aplikovať na suchý, čistý a dostatočne vyzretý podklad. Dôležitá je aj priebežná kontrola - meranie vlhkosti, sledovanie kvality spojov a detailov, fotodokumentácia a konzultácie na stavbe. Sanácia starých spodných stavieb začína podrobnou diagnostikou, aby sme zistili rozsah poškodenia a príčinu problémov. Následne navrhujeme kombináciu opatrení, ako je podrezanie muriva, injektáž proti vlhkosti, doplnenie vonkajšej hydroizolácie, zhotovenie drenáže či zateplenie sokla. Cieľom je dosiahnuť suché a zdravé prostredie, ktoré zodpovedá súčasným nárokom.
