Správna izolácia základov: Kľúč k dlhovekosti a energetickej efektívnosti vášho domu

Základové nosné konštrukcie sú tou časťou stavby, ktorú nemožno podceniť. Správne navrhnuté a správne izolované základy domu sú kľúčom pre správne fungovanie celého budúceho objektu. Stále prenášajú aj občasné zaťaženia celého objektu do únosnej základovej pôdy, tzv. únosného podložia budovy. Dôležité je ich správne a kvalitné vyhotovenie, ako aj zaizolovanie proti účinkom vlhkosti, podzemnej vody a chladu.

V opačnom prípade môžeme rátať s komplikovanými a nákladnými opravami. Následkami zle zrealizovanej hydroizolácie sú presakovanie vody do interiéru objektu, vlhnutie múrov a následne ostatných konštrukcií, presakovanie vlhkosti na stenách a následné možné praskanie vlhkých konštrukcií. Rovnako je rozdielom, či je objekt podpivničený alebo nepodpivničený.

Dôležitosť prípravných prác a prieskumu

Náklady na zakladanie môžu predstavovať 5 až 15 percent celkových nákladov stavby. Ich výška závisí aj od výberu pozemku a jeho svahovitosti. Hneď pri kúpe stavebného pozemku by ste sa mali informovať o jeho hydrogeologických pomeroch, teda o úrovni spodnej vody, stupni vlhkosti zeminy, zložení vody a jej agresivite. Na základe týchto informácií vám projektant posúdi, či je možné postaviť na pozemku dom podľa vašich predstáv.

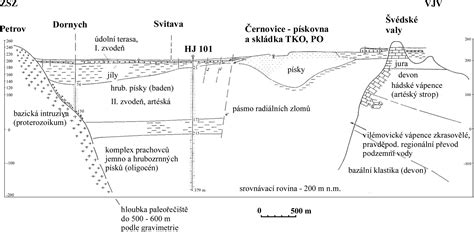

V prípade svahovitých pozemkov a území so zvýšeným rizikom zosuvov je potrebné nechať si vypracovať geologický profil stavebného pozemku - treba vedieť, aké vrstvy zeminy sa nachádzajú v jeho jednotlivých hĺbkach. Ak vám geológ neodporučí vzhľadom na vysokú spodnú vodu budovať suterénne priestory, mali by ste to rešpektovať a radšej plánovaný projekt s podpivničením prehodnotiť. Vyhnete sa tak veľmi prácnym a finančne náročným stavebným prácam, možno nepríjemnostiam, ktoré v budúcnosti v súvislosti so spodnou vodou môžu nastať.

Aj v oblastiach, kde nie je spodná voda a stavbu chránime len proti zemnej vlhkosti, musíte počítať so stekajúcou vodou, najmä ak je dom vo svahu. Prvotnou ochranou by malo byť odvodnenie staveniska. Pri päte základov položíte vyspádovanú drenážnu rúru a výkop zasypete štrkom a kamenivom. Prívalová a stekajúca voda po kameňoch stečie na dno jamy do drenážnej rúry, ktorá ju bezpečne odvedie na nižšie položené miesto mimo objektu.

Ak geologický prieskum upozorní na výskyt radónu, je vhodné zároveň s izoláciou proti vode a vlhkosti riešiť aj ochranu proti jeho prenikaniu do interiéru stavby.

Typy základových konštrukcií a ich špecifiká

Základy rozlišujeme plošné a hlbinné. Pri zakladaní rodinných domov sa najčastejšie využívajú plošné základy, najmä základové pásy a základové dosky. Hlbinné zakladanie, napríklad pomocou pilót alebo studní, sa využíva ojedinele, keď sa vrstvy únosnej zeminy nachádzajú vo veľkých hĺbkach.

Základové pásy

Väčšina rodinných domov je založená na základových pásoch. V porovnaní so základovou doskou sa nespotrebuje tak veľa betónu. Pásy sa neizolujú proti zemnej vlhkosti, preto jej musí odolávať ich materiálová báza. Základové pásy sa neodporúča používať v menej únosných zeminách. Museli by byť totiž neúmerne široké, aby bezpečne rozniesli zaťaženie do pôdy. Tu je výhodnejšie použiť základovú dosku.

Základová doska

Základová doska je oceľobetónová platňa, ktorá je hrubá niekoľko desiatok centimetrov. Používa sa najmä tam, kde je menej únosná pôda, alebo sa v danom mieste nachádza spodná tlaková voda. Pri zakladaní na doske musíme počítať s väčšou spotrebou betónovej zmesi s určeným množstvom betonárskej výstuže. Najčastejšie sa používajú zvarované siete z tyčovej ocele rozličných priemerov.

Okrem rozloženia zaťaženia musia základové konštrukcie, resp. steny suterénu dlhodobo zabraňovať prístupu vody a chladu do objektu.

Význam a typy hydroizolácie základov

Hydroizolácia ovplyvňuje kvalitu a životnosť celej stavby. Musí sa správne navrhnúť a kvalitne zrealizovať, čiže musí byť absolútne vodotesná. Pri izolácii základov treba brať do úvahy dva faktory. Prvým je izolácia proti vode a zemnej vlhkosti, druhým faktorom je tepelná izolácia.

Stavbu treba izolovať vo vodorovnom aj zvislom smere. Prvý bráni stúpaniu vlhkosti zdola nahor nad jej úroveň. Zvislá izolácia chráni steny pred vodou v zemine naokolo.

Typy namáhania vodou

Pri izolácii proti vode rozoznávame niekoľko typov namáhania, ktoré určujú voľbu hydroizolačného systému:

• Hydroizolácia proti zemnej vlhkosti: Chráni murované časti objektu pred prenikaním vody a vodnej pary. Táto izolácia chráni základy pred vzlínajúcou vlhkosťou z pôdy. Je menej náročná ako izolácia proti podzemnej vode a zvyčajne má menšiu hrúbku.
• Hydroizolácia proti stekajúcej vode: Chráni objekt pred zrážkovou vodou, ktorá sa stekaním po konštrukcii dostáva do podložia. Proti vytvoreniu krátkodobo vzdutej vody, napríklad pri silných zrážkach, treba vybudovať drenáž.
• Hydroizolácia proti tlakovej vode: Tlaková voda vytvára v okolí objektu spojitú hladinu, ktorá pôsobí na hydroizoláciu hydrostatickým tlakom vo všetkých smeroch. K namáhaniu tlakovou vodou môže dôjsť, ak je objekt založený v málo priepustnej zemine, prípadne je založený vo svahu, kde voda, ktorá steká zo svahu, vytvorí súvislú hladinu. Vo všeobecnosti možno povedať, že je to izolácia pod úrovňou maximálnej hladiny spodnej vody.

Technológie realizácie hydroizolácie

Pri hydroizoláciách proti vode a zemnej vlhkosti sa môžeme v zásade stretnúť s troma typmi hydroizolácií - s povlakovou hydroizoláciou, kryštalickou hydroizoláciou a hydroizoláciou z vodotesného betónu. Na stavbe sa realizujú technológiou kladenia ako monolitické alebo prefabrikované.

Monolitická technológia (Striekané a náterové stierky)

Monolitická technológia zahŕňa aplikáciu tekutých hydroizolačných hmôt, ktoré sa nanášajú náterom, stierkovaním alebo striekaním. Tieto materiály po aplikácii vytvárajú súvislý povlak. Sú vhodné aj ako ochrana spodnej stavby proti radónu.

Hrúbka hydroizolačného povlaku:

• Proti zemnej vlhkosti: približne 2,5 mm.
• Proti gravitačnej vode: asi 3 mm.
• Proti stojatej tlakovej vode: asi 4 mm.

Ochranná vrstva: Po aplikácii tekutej hydroizolácie sa často kladie ľahká polypropylénová textília do čerstvej vrstvy materiálu, ktorá slúži ako ochrana a spevnenie.

Prefabrikovaná technológia (Pásy a fólie)

Prefabrikovaná technológia využíva hydroizolačné pásy, ktoré sa kladú na pripravený podklad. Medzi najčastejšie používané patria:

1. Asfaltované nataviteľné hydroizolačné pásy:

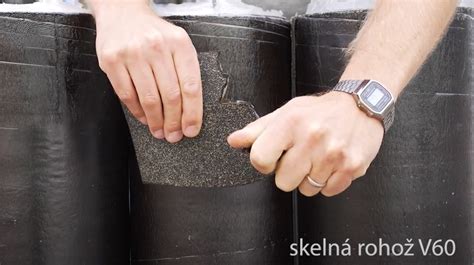

   Toto je klasická a osvedčená technológia. Pásy sú vyrobené na báze modifikovaných asfaltov a obsahujú nosnú vložku zo sklenených, syntetických alebo kombinovaných tkanín či rohoží. Asfaltové pásy sa rozlišujú podľa materiálu asfaltu, ktorý sa použil na asfaltové pásy s asfaltom oxidovaným, APP modifikovaným a SBS modifikovaným.

   Oxidované asfaltové pásy: Vyrobené z asfaltu, ktorý bol chemicky upravený na zvýšenie jeho odolnosti proti poveternostným podmienkam a teplotným výkyvom. Majú životnosť 10 - 15 rokov a ich kvalitatívne parametre klesajú z hľadiska životnosti.

   Modifikované asfaltové pásy: Obsahujú polyméry, ktoré zvyšujú pružnosť a odolnosť. Modifikované asfaltové pásy majú životnosť 30 - 35 rokov. Tú ovplyvňuje aj ich hrúbka - čím hrubší asfaltový pás, tým je dlhšia aj životnosť. SBS (Styren-Butadien-Styren) pásy zvyšujú pružnosť a odolnosť pri nízkych teplotách. APP (Ataktický Polypropylén) pásy zvyšujú odolnosť proti UV žiareniu a teplu.

   Dôležitý je nielen kvalitný materiál, ale aj správny spôsob jeho aplikácie, ktorý zvyčajne zahŕča natavovanie plameňom. Na hydroizoláciu sa používajú v rámci systémových riešení, s penetračným náterom a drenážnou vrstvou. Pozor si treba dať na príliš tenké a lacné asfaltové pásy, nevhodné na izolovanie spodnej stavby. Dajú sa ľahko roztrhať v ruke, ich krycia asfaltová hmota totiž nemá potrebné kvalitatívne parametre.

   Najnovšiu koncepciu predstavujú bezvložkové a samolepiace asfaltované pásy. Dokonalé plnoplošné spojenie s podkladom umožňuje spodná strana asfaltových pásov s hrebeňovým profilom, s technológiou Speed Profile®SBS. Oproti bežným pásom s hladkou spodnou stranou je aplikácia až o 30 % rýchlejšia, efektívnejšia a kvalita natavenia vyššia.



   Plnoplošné natavení asfaltových pásů

2. Plastové pásy (fólie):

   Z plastových fólií sa môžeme najčastejšie stretnúť s polyetylénovou HDPE fóliou. Pre hydroizolácie z plastových pásov sa zväčša využívajú nevystužené fólie z mäkčeného PVC (mPVC).

   Ich hlavnou výhodou je nenáročnosť prípravy podkladu. Môžu sa inštalovať v ľubovoľných klimatických podmienkach, a to aj na neupravený a nevysušený betón. Výhodou je aj ich mechanická odolnosť a tvarová variabilita. Dokonale sa prispôsobujú pohybom stavby. Fóliové izolácie sú však náchylnejšie na mechanické poškodenie počas stavby. Princípy ich aplikácie sú takmer zhodné ako pri technológii z asfaltovaných pásov, hlavný rozdiel spočíva v tom, že fólie sa na podklad kladú voľne a kotvia sa bodovo alebo líniovo.

Inovatívne a špeciálne typy hydroizolácie

1. Kryštalické hydroizolačné systémy:

   Základnou zložkou týchto materiálov je zmes špeciálneho portlandského cementu, jemne mletého kremičitého piesku a rozličných chemikálií. Po zmiešaní s vodou a aplikácii formou nástreku alebo náteru kryštály preniknú hlboko do štruktúry betónovej konštrukcie. Kryštalická formácia obmedzí veľkosť vzduchových pórov betónu tak, že molekuly vody nimi neprejdú.

   Pri realizácii je potrebná vlhkosť, preto sa aplikuje na čerstvý betón, v prípade suchého povrchu ho treba navlhčiť. Podklad pod nátery musí byť zdrsnený a očistený vodou. Tento typ hydroizolácie sa môže použiť na podzemné a nadzemné časti betónovej konštrukcie.

2. Vodotesný betón (hydrobetón):

   V súčasnosti je možné navrhnúť samotnú betónovú konštrukciu tak, že kontrolujeme šírku trhliny. Ide o špeciálny druh betónu, ktorý vďaka špeciálnym prísadám a výrobným postupom zabezpečuje dostatočnú odolnosť proti účinkom tlakovej vody. Limitná šírky trhliny v betónovej konštrukcii je 0,2 mm, čím je zabezpečená vodonepriepustnosť betónu. Limitnú šírku trhliny zaistíme pomocou betonárskej výstuže a patričným statickým návrhom.

   Tento spôsob hydroizolácie sa nazýva aj biela vaňa. Používa sa skôr pri väčších konštrukciách. Správne navrhnutá biela vaňa má vyššiu životnosť ako bežné hydroizolácie, pričom môže byť navrhnutá až na 100 rokov.

   Využíva sa pri betónových konštrukciách, ktoré sú dlhodobo vystavované vode a vodnému tlaku. Napriek tomu sa aj pri základoch z vodonepriepustného betónu odporúča suterén zaizolovať jednou vrstvou elastomérbitúmenových pásov alebo natrieť steny dvojzložkovou škárovacou hmotou.

Porovnanie životnosti asfaltových pásov

Pre lepšiu orientáciu v ponuke asfaltových pásov uvádzame ich porovnanie z hľadiska životnosti:

Tepelná izolácia spodnej stavby

Zateplenie spodnej stavby sa v minulosti často považovalo primárne za ochranu hydroizolácie pred mechanickým poškodením. V súčasnosti sa však čoraz viac oceňuje jeho kľúčová úloha pri znižovaní tepelných únikov z objektu. Správne zvolená a kvalitne zrealizovaná tepelná izolácia základov a suterénu významne prispieva k celkovej energetickej efektívnosti budovy a k zníženiu nákladov na vykurovanie.

Pri izolácii základov je dôležité použiť primeranú izoláciu, ktorá zabráni tepelným stratám a prispeje k životnosti stavby.

Materiály na tepelnú izoláciu

• Extrudovaná polystyrénová pena (XPS):

  XPS je izolačný materiál pozostávajúci z uzavretých buniek naplnených plynom. Tento plyn znižuje tepelnú vodivosť materiálu a tým zabraňuje tepelným stratám z domu.

• Penové sklo:

  Pri použití penového skla na zateplenie základov už nemusíte riešiť izoláciu proti vode. Penové sklo neprepúšťa vodu a chráni aj pred radónovým žiarením.

• Striekaná PUR pena:

  Najefektívnejšia je striekaná izolácia. Ide o penu s uzavretou bunkovou štruktúrou a vysokou objemovou hmotnosťou. Od hustoty peny závisí nasiakavosť materiálu. Čím má PUR pena vyššiu hustotu, tým je nižšia nasiakavosť a tým vyšší tepelný odpor. Tvrdá striekaná pena vo väčšine prípadov zabezpečí zateplenie základov a zároveň hydroizoláciu proti vode. V mimoriadne vlhkom prostredí stavby (v blízkosti močiarov alebo potoka) sa odporúča ochranný coatingový náter - tekutá hydroizolácia.

  Napríklad tvrdá pena Heatlok EZ od spoločnosti Huntsman Building Solutions sa pýši veľmi nízkou nasiakavosťou 0,025 kg/m2 a zaisťuje veľmi dobrú izoláciu základov. Zateplenie znižuje riziko kondenzácie.

Princípy zateplenia pri pasívnych domoch

Väčšina pasívnych domov sa buduje bez podzemného podlažia a pri zakladaní sa uplatňujú konštrukčné princípy odlišné od tradičnej výstavby. Vhodný spôsob, ako sa vyhnúť prerušeniu tepelnej izolácie murivom, je založenie železobetónovej dosky na únosnej tepelnej izolácii. Vznikne tým súvislá tepelnoizolačná obálka okolo celého domu a masívna doska navyše zabezpečí veľkú akumulačnú hmotu, ktorá pomáha udržiavať stabilnú vnútornú teplotu. Všetky nosné konštrukcie sú tak v teple v interiéri. Konštrukcia základov by pri pasívnom dome v podstate ani nemala prísť do styku so zemou.

Ak je tepelná izolácia pod základmi z extrudovaného či expandovaného polystyrénu, pred naliatím betónu sa na betón aplikuje PVC fólia. Tá chráni pred vlhkosťou.

Praktický postup pri výstavbe a izolácii základov

Príprava základov

1. Príprava základovej jamy: Dno základovej jamy musí byť správne pripravené, zhutnené a spevnené. Na dno výkopu sa podľa druhu podložia zvykne dávať aj vrstva pozostávajúca zo štrku a piesku, ktorá sa následne zhutní.

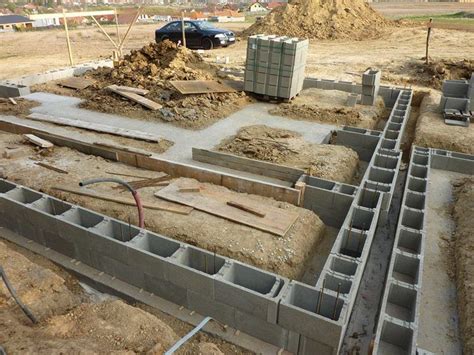

2. Základové pásy: Pri výstavbe základov je vhodné využívať terénne podmienky. Základové pásy sa preto odporúča vyliať do výšky terénu. Následne nad terénom použijeme debniace tvarovky, ktoré nám zabezpečia rovnú vonkajšiu hranu základov.

Aplikácia tepelnej izolácie

3. Tepelná izolácia na debniace tvárnice: V ďalšom kroku je vhodné nalepiť na vonkajšiu stranu debniacich tvárnic tepelnú izoláciu z extrudovaného polystyrénu. Ak to urobíme v tomto kroku, umožní nám to využiť samotný polystyrén ako debnenie budúcej základovej dosky. Vo všeobecnosti platí, že hrúbka tepelnej izolácie 100 mm nalepená na vonkajšiu stranu debniacich tvárnic bezpečne slúži ako stratené debnenie pre základovú dosku hrúbky 150 mm.
4. Základová doska a podkladový betón: Nasleduje realizácia prvej vrstvy - vyrovnávacieho (podkladového) betónu. Po zaliatí základovej dosky môžeme začať s hydroizoláciou domu.
5. Izolácia pod základovou doskou: Výhody položenia izolácie pod základovú dosku oproti položeniu nad základovú dosku spočívajú predovšetkým v ochrane - stavba je tak najlepšie chránená proti vlhkosti a vode. Vznikne tak základový vankúš, ktorý je zložený z trvalo spojených vrstiev železobetónovej základovej dosky, tepelnej izolácie (XPS) a hydroizolácie. Slúži aj ako ochrana pre inštalácie, resp. základový vankúš chráni budovu v prípade zemetrasenia. Základový vankúš umožňuje aj trvalú energetickú účinnosť základov. Pred položením prvej vrstvy tepelnej izolácie je potrebné venovať osobitnú pozornosť položeniu inštalácií.

Aplikácia hydroizolácie

6. Príprava povrchu: Pred začatím hydroizolácie základov vyčistite povrch, na ktorom budete pracovať. Pozametajte všetky nečistoty alebo uvoľnený betón, aby ste zabezpečili, že hydroizolačný materiál správne priľne k povrchu. Na odstránenie odolných škvŕn alebo nečistôt môžete použiť tlakový čistič.
7. Penetračný náter: Keď je povrch čistý a suchý, môžete začať nanášať penetračný náter, ktorý zlepšuje priľnavosť a odolnosť nasledujúcej hydroizolačnej vrstvy. Pred použitím dôkladne premiešajte asfaltový penetračný náter, aby sa zabezpečila rovnomerná konzistencia. Naneste penetračný náter rovnomerne na povrch pomocou štetca, valčeka alebo striekacej pištole. Ak používate štetec alebo valček, nanášajte náter v tenkej vrstve a v jednom smere. Po nanesení nechajte penetračný náter úplne vyschnúť. Doba schnutia závisí od typu náteru, teploty a vlhkosti prostredia. Skontrolujte, či je povrch rovnomerne pokrytý a suchý.
8. Aplikácia hydroizolačných pásov: Najčastejšie používanou hydroizoláciou pre rodinné domy sú natavovacie pásy. Samotné pásy je vhodné v prvom kroku naniesť iba pod budúce nosné murivo. V prípade, že by sme ich naniesli na celú základovú dosku, riskujeme poškodenie samotnej hydroizolácie následnými stavebnými postupmi. V druhom kroku nesmieme zabudnúť aspoň na minimálnu styčnú šírku samotných hydroizolačných pásov. Prakticky ide o časť hydroizolácie, ktorá by mala vyčnievať spopod muriva, aby sa dala prelepiť smerom dovnútra aj von. Odporúčaná styčná šírka je minimálne 100 mm.

   Rozložte hydroizolačné pásy na zamýšľané miesto, aby ste sa uistili, že sú správne zarovnané a pokrývajú všetky potrebné oblasti. Zapnite horák a nastavte ho na vhodnú teplotu podľa pokynov výrobcu. Držte horák tak, aby plameň smeroval na spodnú stranu hydroizolačného pásu, pričom si dávajte pozor, aby ste plameň nepridržiavali na jednom mieste príliš dlho, aby nedošlo k poškodeniu materiálu. Pomaly posúvajte horák pozdĺž pásu, zároveň tlakom valčeka alebo inej pomôcky pritláčajte zahriaty pás k povrchu. Tento proces zabezpečí, že rozpustený bitumen správne spojí pás s podkladom. Zabezpečte, aby všetky spoje a prekrytia boli riadne zahriate a stlačené, čo zaručí vodotesné a pevné spoje.

Ochrana izolácie

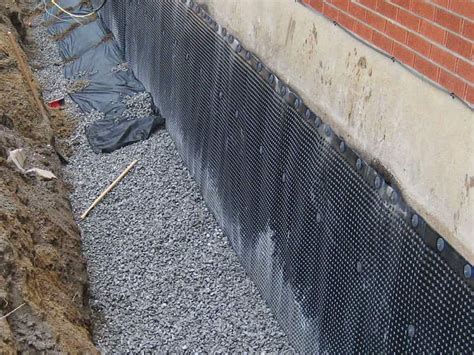

9. Ochrana tepelnej izolácie: Samotnú tepelnú hydroizoláciu je potrebné chrániť pred viacerými faktormi. Najhorším nepriateľom extrudovaného polystyrénu je UV žiarenie, ktoré ho postupne degraduje. Preto je potrebné naniesť krycie vrstvy hneď, ako je to možné. V prípade, že sa k extrudovanému polystyrénu bude ešte prisypávať zemina, odporúča sa k samotnému polystyrénu pripevniť nopovú fóliu, ktorá zabraňuje styku polystyrénu s vlhkosťou a chráni ho aj pred škodcami. Nopová fólia zároveň zabezpečuje prúdenie vzduchu. V prípade, že by do izolácie prenikla určitá vlhkosť, vyparí sa v odvetrávacej škáre. Na záver izolačného procesu prihrnieme základy štrkom.

Izolácia podpivničených domov a domov vo svahu

Na záver pár rád pre tých, ktorý majú dom podpivničený, prípadne, ak je časť domu osadená v teréne. Tu je potrebné nataviť izolačné pásy na vonkajší obvod obvodovej nosnej steny. Častou chybou pracovného postupu býva izolácia natavená na obmurovke, pričom následne sa vymuruje nosné murivo.
