Komplexný sprievodca izoláciou vodovodného potrubia DN80

V modernom svete existuje obrovské množstvo potrubí, cez ktoré teplo vstupuje do miestnosti, dodávajú sa plynové a ropné produkty. Pre všetky typy rúr je potrebná spoľahlivá antikorózna ochrana, tepelnoizolačná a vodotesná vrstva. Pod izoláciou potrubia často rozumieme izoláciu rôznych typov rúr, vrátane vodovodných, kanalizačných a kúrenárskych. Tepelná izolácia umožňuje znížiť náklady a zvýšiť účinnosť fungovania všetkých konštrukcií. Kvalitne izolované vodovodné potrubia dokážu pritom rádovo znížiť náklady na ohrev vody a výrazne obmedziť tepelné straty. Správne zvolený materiál a hrúbka tepelnej izolácie potrubí vodovodných rozvodov dokáže znížiť tepelné straty až o 70 %. V súčasnosti je pri novostavbách, ale aj rekonštrukciách, prakticky povinná nielen izolácia potrubí teplovodných vodovodných rozvodov, ale aj tých, kde prúdi studená voda.

Prečo je izolácia potrubia kľúčová?

Izolácia potrubia má iný účel v rôznych prevedeniach miestnosti a systémoch. Je neoddeliteľnou súčasťou distribučných systémov vykurovania alebo chladiarenských zariadení, pričom jej primárnou úlohou je minimalizovať spotrebu energie pri návrhu a rekonštrukcii rozvodov teplej (studenej) vody a vykurovania.

Účel izolácie v rôznych systémoch

• Vykurovacie systémy: Vo vykurovacích systémoch pre odvod tepla na radiátoroch je hlavným účelom vykurovacích telies efektívne ohrievanie vzduchu. Tepelná izolácia pre vykurovacie potrubia neumožňuje teplo na vykurovanie stien a technických otvorov, všetko teplo vstupuje do miestnosti. Ak je miestnosť vykurovaná 2-slučkovým kotlom, potom sa v dôsledku rozdielu teplôt na neizolovanom potrubí neustále zhromažďuje kondenzát, všetka kvapalina prúdi do miestnosti.
• Prívod studenej vody: Pri návrhu prívodu studenej vody izolácia zabezpečuje požadované stupne studenej kvapaliny. V moderných budovách sú potrubia inštalované v spoločných baniach a drážkach. Vo vodovodných potrubiach nachádzajúcich sa v suteréne bytového domu sa neizolované potrubia bez prívodu studenej vody (v noci alebo vo vašej neprítomnosti) zohrejú v blízkosti horúcich rúrok, v dôsledku čoho pri otvorení kohútika neplynie teplá voda z potrubia, ale horúca voda.
• Zásobovanie teplou vodou: Pri výstavbe zásobovania teplou vodou sa zvyšuje účinnosť ohrievača vody. V systémoch s cirkulujúcou horúcou vodou, v neprítomnosti izolačnej vrstvy, bude potrebná ďalšia energia na ohrev kotla, ktorý pripravuje horúcu kvapalinu na kompenzáciu straty energie z neizolovaných potrubí. V slepých konštrukciách strácajú neizolované trysky tepelnú energiu do 30 minút, zatiaľ čo izolovaná konštrukcia ochladzuje 4-krát pomalšie.
• Vonkajšie rozvody: V uliciach cesty ušetriť teplo je cieľom izolácie. Izolácia na ulici je zabezpečená v prípadoch, keď má lokalita niekoľko vykurovaných objektov (súkromný dom a samostatne inštalovaný kúpeľ), ktoré sú vykurované zo spoločnej kotolne. Neizolovaná konštrukcia je schopná zamrznúť do 24 hodín a izolovaná do 48 hodín.
• Kanalizačné systémy: Izolácia je dôležitá pre tie prípady, keď sa potrubie nachádza blízko úrovne zamrznutia pôdy.
• Ventilácia: V dizajne ventilácie na udržanie určitého množstva vlhkosti a teploty v miestnosti je potrebný vetraný systém, ktorý si tiež vyžaduje izoláciu. Toto je aktuálne pre systémy umiestnené v podkroví počas zimy, keď sú rúry veľmi horúce zvnútra a zvonku sú fúkané prúdom studeného vzduchu. V dôsledku toho sa na povrchu konštrukcie vytvára kondenzácia, ktorá môže materiál poškodiť. Ak je izolačná vrstva neprítomná, začnú tieto snahy nadobúdať vrstvy omietky alebo poteru, čo môže viesť k prasklinám na omietnutých stenách.

Materiály pre izoláciu potrubia DN80 a ich vlastnosti

Izolácia sa zvyčajne vyrába ako viacvrstvový stavebný materiál, v ktorom samostatná vrstva vykonáva špecifickú funkciu. Najjednoduchšiu štruktúru tvoria tri úrovne: hlavná vrstva - pevný základ v blízkosti montážneho povrchu, odolný voči tepelným, mokrým a chemickým vplyvom; stredná funkčná vrstva - vyrobená z tesniaceho stavebného materiálu na tepelnú, hlukovú izoláciu a hydroizoláciu; a ochranná vonkajšia vrstva.

Fóliou izolované materiály

V predaji je široká škála izolačných stavebných materiálov. Tepelná izolácia vykurovacích systémov sa považuje za efektívnu, ak dokáže nielen šetriť energiu, ale aj odrážať ju do životného prostredia. V tejto situácii odborníci odporúčajú zvoliť si materiál s hliníkovou fóliou. Tento leštený stavebný materiál má vysoký odrazový výkon. To umožňuje udržiavať teplotu chladiacej kvapaliny a maximalizovať účinnosť vykurovacieho systému. Fóliou izolovaný stavebný materiál je možné použiť pri teplotách od -60 do +150 stupňov, takže sa používa aj pre vonkajšie časti vykurovacieho potrubia.

Izolácia z polyuretánovej peny

Izolácia polyuretánovej peny je pevná konštrukcia, ktorá sa skladá zo stien a hrán. Tento materiál sa vyrába za výrobných podmienok spôsobom potrubia v potrubí a nazýva sa aj izolačný plášť. Má vysoký index pevnosti a dobre drží tepelnú energiu vo vnútri potrubia. Hodnota súčiniteľa tepelnej vodivosti λ sa pri kvalitných materiáloch pohybuje v rozpätí 0,035 až 0,05 W/m.K. Prevádzková, ale aj výpočtová teplota vo vykurovaní sa pohybuje do 90°C, preto sa na izoláciu veľmi hodia novšie ľahké materiály z polyuretánov.

Izolácia z polyetylénu (PE)

Polyetylén pozostáva z plášťa vo forme rúry, ktorý kryje potrubie na maximum a chráni ho pred agresívnymi médiami. S takýmto produktom sa vyrovná každý začiatočník bez špeciálnych zručností. Je to vysoko kvalitný materiál, ktorý môže konkurovať podobným výrobkom. Táto izolácie je postačujúca pre potrubia kúrenia a teplej vody, zariadenia na ohrev vody, zásobníky a zásobné nádrže. Osobne mám veľmi dobré skúsenosti s potrubnou izoláciou Polyfoam. Táto výborná izolácia potrubí a rozvodov je vlastne chemicky zosietená polyetylénová pena s uzavretou bunkovou štruktúrou. Pri prevádzke vykurovacích, chladiarenských armatúr zabezpečí ideálnu izoláciu v teplotnom rozsahu od -40°C do +95°C. Vplyvom uzavretej bunkovej štruktúry je nasiakavosť hmoty vodou minimálna a samotná polyetylénová hmota nie je citlivá na vlhkosť. Je odolná voči lúhom, kyselinám, olejom a neobsahuje zdraviu škodlivé látky. Energoflex je k dispozícii v roliach alebo v dutých rúrkach s veľkosťou 1 až 2 metre, ktoré majú valcový tvar s rôznymi priemermi s pozdĺžnou drážkou.

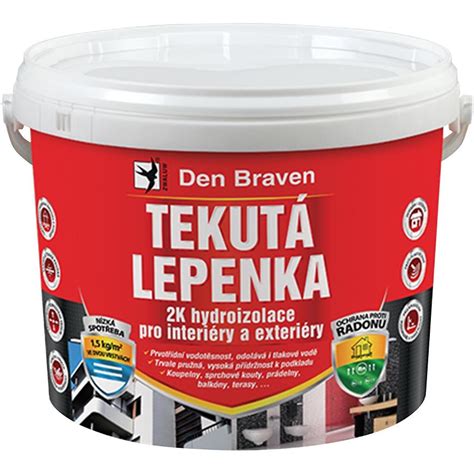

Tekuté izolačné nátery

Zloženie lakovej izolácie sa vykonáva na báze perlitu, keramiky a penového skla s prídavkom rôznych zložiek. Nadradenosť použitia tohto materiálu je environmentálna bezpečnosť. Vďaka svojej tekutej konzistencii ľahko preniká do ťažko dostupných oblastí. Jeden náter je schopný nahradiť 5 cm vrstvu polyuretánu. Farba je neškodná pre človeka a životné prostredie, nemá špecifickú chuť a preto nevyžaduje ventiláciu. O nesporných kvalitách termokeramického náteru ClimateCoating IndustrySpecial nepochybujem, pretože s ním prichádzam do styku dosť často. Náter je založený na funkcii termokeramickej membrány a dokáže znížiť straty tepla, ku ktorým dochádza napr. pri transporte kvapalín a plynov v potrubiach alebo znižuje únik tepla v kovových konštrukciách. Vďaka náteru ClimateCoating IndustrySpecial sa zníži povrchová teplota potrubia (napr. pri transporte teplej vody) a dochádza k nižším stratám - tým pádom sa realizujú okamžité úspory v zmysle úspor nákladov (v tomto prípade ohrev vody). Samotný termokeramický náter na dokonalú izoláciu potrubia (a tým aj na dosiahnutie minimálnych energetických nárokov) samozrejme nestačí a je potrebné ho skombinovať s vonkajšou izoláciou.

Minerálna vlna a lamelové rohože

Minerálna vlna používaná na izoláciu potrubných systémov je medzi užívateľmi veľmi žiadaná. Izolácia vykurovacieho systému je v našej dobe najobľúbenejšia. Takýto izolačný materiál by sa mal posudzovať samostatne. Používa sa na izoláciu konštrukcií s malým priemerom (vykurovanie, prívod vody, ventilácia, klimatizácia). Pre teploty nad 100°C sú vhodné klasické minerálnovláknité materiály. Tieto izolácie sú objemnejšie a majú zložitejšiu a prácnejšiu montáž povrchovej úpravy. Na tepelnú izoláciu vodovodného potrubia sa ako ohrievač používa minerálna vlna. Táto metóda je najvhodnejšia na použitie v interiéri alebo na zvýšenú zásobovanie vodou na ulici. Minerálnovláknité izolácie nie sú vhodné pri aplikácii na chladiace potrubia, pretože veľmi rýchlo absorbujú vlhkosť, čo vedie k zhoršeniu ich tepelnoizolačných vlastností.

Lamelové rohože sa používajú hlavne na zateplenie potrubí väčších priemerov. Vďaka usporiadaniu vlákien kolmo k povrchu majú tieto rohože vysokú pevnosť v tlaku a umožňujú prenos zaťaženia do podpory. V prípade ich použitia tým odpadajú tepelné mosty, spôsobované podpornými konštrukciami, ktoré sú nutné pri použití rohoží na drôtenom pletive. Ich nevýhodou je však vyšší súčiniteľ tepelnej vodivosti pri vyšších teplotách a z neho vyplývajúca nutnosť použitia väčších hrúbok izolácie. K provizórnemu uchyteniu lamelových rohoží možno používať samolepiace hliníkové pásky.

Elastoméry pre chladiace systémy

Hlavnou úlohou izolácií v chladiarenskej technike je spoľahlivo zabrániť kondenzácii na vonkajšom povrchu izolovanej sústavy. Pri týchto izoláciách je rovnako dôležitá aj bezpečná a spoľahlivá aplikácia (montáž). Po inštalácii izolačného materiálu musí mať celý systém a spoje vysokú odolnosť proti difúzii vodných pár. Materiály s nízkym faktorom difúzneho odporu sa nesmú použiť bez parotesnej vrstvy (parozábrany). Na použitie pri chladiacich potrubiach a zariadeniach sú najvhodnejšie elastoméry (syntetické kaučuky). Elastoméry majú vysoké hodnoty faktora difúzneho odporu a zároveň nízke hodnoty súčiniteľa tepelnej vodivosti λ. Aj v tejto skupine izolácií sú však v kvalite materiálov značné rozdiely. Niektoré druhy elastomérov dosahujú hodnoty μ až do 7 000 a hodnota λ je znížená až na 0,036 W/m.K pri 0°C. Polyetylén sa neodporúča ako izolácia pre chladiacu techniku. Aj napriek tomu, že má dostatočnú odolnosť proti difúzii vodných pár a prijateľnú hodnotu súčiniteľa tepelnej vodivosti λ, ako všetky nepolárne plasty sa polyetylén ťažko lepí a spoje tohto materiálu nezabraňujú vnikaniu vodných pár do izolácie. Ani zmršťovanie pri meniacich sa teplotách nevyhovuje izolačnému účelu.

Kombinované izolačné riešenia

Ako výborná možnosť izolácie sa z môjho pohľadu javí kombinácia termokeramického náteru ClimateCoating IndustrySpecial a izolačnej peny Polyfoam. Obnova potrubí a rozvodov kúrenia a vody by nemala byť len výmenou starého potrubia za nové. Pri výmene potrubia alebo pri návrhu nových rozvodov by sme mali dbať aj na jeho izoláciu, aby sme znížili tepelné straty a tým ušetrili nie malé finančné prostriedky za energie.

Praktická aplikácia a montáž izolácie potrubia

Rozdiely v izolácii potrubí od ostatných komunikačných štruktúr a priľahlých špeciálnych zariadení spočívajú v prevádzkových podmienkach, inštalácii a pravidlách pre špeciálnu údržbu chladiacej kvapaliny. Napríklad vysokotlakové podmienky cirkulácie plynu odrátajú najmenšie vibrácie alebo nárazové účinky. Výsledkom je, že izolačný stavebný materiál by mal pôsobiť ako tlmiace tesnenie. Táto aktivita sa najlepšie vykonáva pomocou dosiek vyrobených z minerálnej vlny, ale len vtedy, ak sú pripojené rámy výkonu. Na izoláciu systémov pôsobiacich v chemickom a farmaceutickom priemysle sa uplatňujú individuálne pravidlá. Tepelná izolácia by preto mala byť šetrná k životnému prostrediu, ako aj zabrániť vniknutiu škodlivých výparov z okruhu. Pre tieto úlohy sa používajú materiály z minerálnej vlny, čadičového skleneného vlákna, ale pod podmienkou, že celá konštrukcia bude pod kovovým povlakom av krycom materiáli zo sklenenej tkaniny.

Príprava potrubia

Pred začatím práce s izolačným materiálom je potrebné skontrolovať stav potrubia. Musí sa vyčistiť a odmastiť. Je potrebné starostlivo spracovať potrubie. Čistí sa, odmastí a potiahne špeciálnym smaltom. Tento postup je nevyhnutný, aby sa štruktúra pod vrstvou tepelnej izolácie nezrútila. Kovová rúra je čistená a natretá štetcom na ochranu pred hrdzou.

Izolácia potrubia s polyetylénom (PE)

Kontrolný zoznam materiálu:

• PE-izolácia potrubia
• Oblúky a T-kusy
• Kontaktné lepidlo pre PE alebo kaučuk
• Lepiaca páska
• Rezač

1. Krok: Výber vhodnej PE-trubice

V oblasti kúrenia a sanitárnych zariadení dobre poslúži izolačná trubica z PE, napríklad od CLIMAFLEX®. V rôznych hrúbkach sa dá použiť rôznymi spôsobmi. Ešte rýchlejšie je izolácia položených vedení s obojstranne samolepiacimi reznými hranami. Ak chcete izolovať pripojovacie potrubia radiátorov v podlahovej časti, odporúčame použiť EXZENTROFLEX® Compact. Oranžové 2-metrové tyče sa môžu používať v teplotnom rozsahu od 0 do 100 °C a majú hrúbku izolácie 9 milimetrov. Na izoláciu armatúr v oblasti kúrenia a sanitárnych zariadení odporúčame univerzálne izolačné klapky. Takto je izolácia šikmých, guľových a cirkulačných ventilov hotová v krátkom čase.

2. Krok: Narezanie materiálu

Na obloženie potrubných oblúkov narežte PE-trubicu. V závislosti od polomeru sa nareže raz alebo viackrát do tvaru klinu. Použite na to ostrý nôž. Ak je polomer menší ako 2 centimetre, urobte zárez 90 stupňov. Ak sa má izolovať potrubie s polomerom 2 až 5 centimetrov, vyrežte dva kliny po 45 stupňov. Tri 30-stupňové rezy sa robia pri polomeroch väčších ako 5 centimetrov. Ak sa má T-odbočka izolovať s PE, vyberte z trubice pre priebežné potrubie až do stredu klinový výrez 90 stupňov. Protiľahlý kus zúžte v 90-stupňovom uhle. Kto si chce ušetriť náročné rezanie, vyberie si samolepiace oblúky a T-kusy z PE.

3. Krok: Pripevnenie izolácie

Pretiahnite izolačný materiál cez príslušné potrubia. Väčšina PE-trubíc je už rozrezaná a tak sa dá ľahko položiť okolo príslušného vedenia. So samolepiacimi reznými hranami ide montáž rýchlo od ruky. Aby sa izolácia nešmýkala a nevznikali medzery, prilepte prechody kontaktným lepidlom pre PE alebo lepiacou páskou. Na efektívne izolovanie potrubných štruktúr na ulici stačí kúpiť penové valce podľa veľkosti potrubia. To platí aj pre iné stavebné materiály vyrobené vo forme puzdier. Pri montáži vykurovacej konštrukcie od nuly sa na potrubie položia jednodielne rúrkové materiály.

Ochrana potrubia pred mrazom pomocou kamennej vlny

Kontrolný zoznam materiálu:

• Kamenná vlna
• Rezač
• Hliníková lepiaca páska

1. Krok: Objednajte si izolačné škrupiny z kamennej vlny

Na obloženie teplovodných a úžitkových vodovodných systémov, ako aj potrubí, klimatizačných a vetracích potrubí, Vám odporúčame použiť hliníkom kašírovanú kamennú vlnu. Je jednostranne rozrezaná a vybavená samolepiacim, prekrývajúcim sa pásom. Takto sa montáž podarí raz-dva. Na tepelnú izoláciu vodovodného potrubia sa ako ohrievač používa minerálna vlna. Táto metóda je najvhodnejšia na použitie v interiéri alebo na zvýšenú zásobovanie vodou na ulici. Určená celkovou spotrebou stavebných materiálov. Okrem minerálnej vlny budete potrebovať hydroizoláciu vo forme hutného fóliového materiálu alebo polyetylénu odolného voči UV žiareniu. Po odrezaní potrebnej dĺžky je rohož na pletive tesne navinutá na potrubie. Čelné plochy by mali byť v tesnom kontakte, aby nevznikali medzery. U viacvrstvového prevedenia sa škáry presádzajú. Izolácia by mala byť privedená do oblastí, kde potrubie vstupuje do steny, často sú tieto miesta náchylné na zamrznutie.

2. Krok: Narezanie kamennej vlny

Použite na tento krok ostrý nôž. Orientujte sa pri rezoch na polomere izolovaných potrubí. Ak je menší ako 2 centimetre, stačí, ak odrezáte konce potrubných škrupín kamennej vlny v 45-stupňovom uhle. Ak majú potrubia polomer väčší ako 2 centimetre, sú potrebné dva klinové rezy po 45 stupňov. Dbajte na to, aby ste potrubnú škrupinu pri rezaní neprerezali. Ak chcete obložiť T-odbočku kamennou vlnou, urobte pri potrubnej škrupine pre priebežné potrubie klinový výrez 90 stupňov. Protiľahlý kus odrežte v 90-stupňovom uhle. Takto zapadne zúžený koniec presne do klinu. Pre efektívnu izoláciu žeriavu je potrebné od neho rukoväť odpojiť.

3. Krok: Montáž škrupín z kamennej vlny

Teraz pripevnite škrupiny z kamennej vlny na potrubia a uzavrite ich hliníkom kašírovanými lepiacimi pásmi. Na prechodoch pritlačte materiál tesne k sebe a následne obtočte spoj hliníkovou páskou. Tepelná izolácia potrubia je tak zabezpečená. Na dočasnú fixáciu izolačného materiálu sa používa hliníková páska. Po zakrytí celej sekcie sa vyžaduje ochrana vlny. Za týmto účelom je obalený plastovým obalom alebo hliníkovou fóliou. Dosky by sa mali montovať tak, aby sa dosiahlo prekrytie 15 centimetrov. Izolačné púzdra po aplikácii na potrubie odporúčame v priečnom smeru (po obvode) stiahnuť hliníkovou samolepiacou páskou alebo omotať drôtom. Jednotlivé rohože sa pre dokonalú tesnosť zateplenia potrubia bez energetických strát spájajú viazacím drôtom, o min. Alternatívne je možné upevňovať drôtenými háčiky alebo pásiky z nerez ocele alebo pre zabránenie korózie potrubia inak chránenej ocele, širokými min. 10 mm. Ak sa na upevnenie použijú drôtené háčiky, smú byť navzájom vzdialené max. 150 mm. Každý háčik by mal na oboch stranách presahovať najmenej cez tri oká.

Izolácia rúr kaučukom

Kontrolný zoznam materiálu:

• Kaučuková izolácia potrubia
• Rezač
• Kaučuková páska

1. Krok: Výber požadovanej kaučukovej trubice

V online obchode máte veľký výber rôznych kaučukových izolácií potrubia. Obzvlášť praktická je nekonečná trubica s dĺžkou 18 až 33 metrov. Kto chce obložiť len menšie úseky, vyberie si napríklad izoláciu s dĺžkou 2 metre. Sú ideálne na použitie v oblasti kúrenia a sanitárnych zariadení, ako aj pre potrubia studenej vody. Pri výbere dbajte na správny priemer pre Vaše potrubie. V potrubiach menších priemerov do menovitej svetlosti DN 100 sa používajú izolačné hadice alebo tvarovky.

2. Krok: Narezanie materiálu

Po rezači musíte siahnuť len vtedy, ak sa má izolovať T-odbočka. V tomto prípade odrežte kruh do trubice, ktorá obkladá priebežné potrubie. Priemer kruhového výrezu sa musí zhodovať s priemerom potrubia. Následne pritlačte trubicu odbočujúceho potrubia tesne k otvoru a zlepte prechod kaučukovou páskou.

3. Krok: Nasunutie trubice

Flexibilnú kaučukovú izoláciu teraz jednoducho pretiahnete cez príslušné potrubia. Inak ako pri PE alebo kamennej vlne nie je na obloženie oblúkov potrebný žiadny rez. Aj tu jednoducho nasuniete trubicu na potrubie. Ešte ľahšie sa montuje, ak je izolačný materiál vybavený samolepiacou pozdĺžnou štrbinou. Zlepte spoje s kaučukovou lepiacou páskou. Ak obalíte Vaše potrubia izolačným materiálom z plastu, kamennej vlny alebo kaučuku, predídete tepelným stratám, zabezpečíte zvukovú izoláciu a ušetríte peniaze. Izolácia rúr je rýchla a s minimálnym úsilím získate množstvo výhod.

Dôležité aspekty montáže a tepelnej rozťažnosti

Všetky typy opláštenia potrubí by mali umožňovať tepelnú rozťažnosť potrubia, nesmie byť teda spojené napevno. Koeficient tepelnej rozťažnosti hliníka je približne dvakrát vyšší ako u ocele. Povrchová teplota plášťa je zvyšovaná priamym slnečným žiarením a znižovaná za dažďa a chladného počasia. Preto dochádza k veľkým tepelným rozťažnostiam medzi potrubím a plášťom. Izolácia rozvodov tepla a teplej vody menších priemerov možno vykonávať izolačnými púzdrami s polepom hliníkovou fóliou. Púzdro s polepom je na pozdĺžnom spoji opatrené presahom fólie so samolepiacou páskou pre dokonalé uzavretie púzdra. Izolačné púzdra odporúčame v priečnom smeru (po obvode) stiahnuť hliníkovou samolepiacou páskou alebo omotať drôtom (na 1m potrubia min. Po odrezaní potrebnej dĺžky je rohož na pletive tesne navinutá na potrubie. Čelné plochy by mali byť v tesnom kontakte, aby nevznikali medzery. U viacvrstvového prevedenia sa škáry presádzajú. Jednotlivé rohože sa spájajú viazacím drôtom o min. Alternatívne je možné upevňovať drôtenými háčikmi alebo pásikmi z nerez ocele (alebo inak chránenej ocele proti korózii), širokými minimálne 10 mm. Ak sa na upevnenie použijú drôtené háčiky, smú byť navzájom vzdialené max. 150 mm. Každý háčik by mal na oboch stranách presahovať najmenej cez tri oká.

Normy, legislatíva a osvedčené postupy

Vodovodným potrubiam v obytných budovách sa venuje viacero noriem, ale aj zákonov a vyhlášok. Je to pochopiteľné, pretože pitná voda v domovom alebo bytovom vodovodnom systéme by mala mať rovnakú kvalitu, ako v okamihu jej dodania po vodomer vodárenskou spoločnosťou. V príslušnej legislatíve sa preto venuje zvýšená pozornosť nielen vlastnostiam materiálov vodovodných potrubí a ich spájacích komponentov, ale aj ich izoláciám. Každý projektant, ale zrejme nie každý zadávateľ a realizátor vie, že STN a EN nie sú - na rozdiel od zákonov a vyhlášok - pre projektantov záväzné, ale odporúčané. Podľa vykonávacej Vyhlášky MDVRR SR č. 364/2012 Z.z. k Zákonu č. 555/2005 Z.z. a vyhláška MH SR č. 14/2016 Z.z. existujú minimálne hrúbky tepelnej izolácie na potrubí vykurovania a teplej vody.

Nové vodovodné rozvody v novostavbách a pri rekonštrukciách nevyhovujúcich a zastaralých inštalácií musia spĺňať celý rad rôznych prísnych kritérií. Najkvalitnejšie riešenia, akým je systém RAUTITAN od REHAU, spĺňajú nielen naše národné zákony, vyhlášky a normy, štandardizované európske normy, ale aj tie najprísnejšie - nemecké. Pri vhodnom potrubí musí byť dodržaná podmienka životnosti potrubia 50 rokov podľa STN EN 806-2 a z nej vyplývajúce požiadavky na kvalitu potrubia pre požadovanú životnosť, ako je prevádzkový pretlak a primeraná hrúbka steny potrubí. Z praxe sa ozývajú prevádzkovatelia budov, kde už po roku-dvoch dochádza v dôsledku bodovej korózie oceľového potrubia k jeho deštrukcii a k následnému zatekaniu priestorov. Dnes je trendom renovovať rozvody tepla a teplej vody modernými plastovými potrubiami. No nie každé plastové potrubie je vhodné na rozvod tepla a teplej vody. Rozvody potrubia teplej vody a kúrenia, zariadenia na ohrev vody, zásobníky a zásobné nádrže treba izolovať proti tepelným stratám. Uvedené hrúbky tepelnej izolácie sa vzťahujú na hodnotu súčiniteľa tepelnej vodivosti λ = 0,035 W/m.K.

Vie každý inštalatér, ale aj projektant, že najvyššia účinnosť tepelnej izolácie sa prejavuje pri potrubiach s malými priemermi s menovitou svetlosťou do DN 50? Zníženie tepelných strát pri takýchto priemeroch rúrok predstavuje 65-70 %, dosiahnutých už pri prvých 10 milimetroch hrúbky izolácie. Vedia to, ale napriek rozporuplným, respektíve neúplným normám, zákonom a vyhláškam, sa musia zariadiť tak, aby vodovodná inštalácia vydržala bez problémov fungovať aj 50 rokov. Bez strát na kvalite, životnosti, bez tepelných strát, efektívne a hygienicky.
