Potrubia pre rekuperáciu sú základným prvkom každého rekuperačného systému - cez ne totiž prúdi čerstvý aj odpadový vzduch medzi jednotlivými miestnosťami a samotnou jednotkou. Správne navrhnuté a uložené potrubie zabezpečí rovnomerné vetranie a výrazne znižuje hluk aj tepelné straty. Tieto potrubia musia byť odolné, tesné a čo najviac optimalizované na tichý prenos vzduchu. Sú vhodné do rodinných domov, bytov aj komerčných priestorov.
V domácnostiach sa najčastejšie používajú plastové alebo hliníkové potrubia, ktoré sa ľahko inštalujú a sú hygienicky nezávadné. Pre efektívnu montáž je vhodné využiť kvalitné montážne príslušenstvo a tepelnú izoláciu, ktorá bráni kondenzácii vlhkosti.
Systémy potrubí pre rekuperáciu
Potrubia úzko súvisia aj s príslušenstvom k rekuperácii, ako sú distribučné boxy, tlmiče hluku či spätné klapky. V našej ponuke nájdete riešenia vhodné aj pre náročnejšie projekty či nízkoenergetické stavby.
FlexPipe systém
FlexPipe systém so svojou hviezdicovou štruktúrou a prepracovanosťou detailov všetkých komponentov sa dostal na popredné miesto spomedzi ostatných systémov. Jeho jedinečné vlastnosti ho predurčili na to, aby sa stal najvyhľadávanejším systémom pre rodinné domy a byty. Umožňuje jednoduchý návrh, reguláciu, montáž aj čistenie systému vetrania. Jednoducho sa prispôsobuje rôznym situáciám na stavbe a vďaka svojim rozmerom minimalizuje zmenšenie svetlej výšky obytného priestoru potrebné na jeho inštaláciu.
FlexPipe je dodávaný v kruhovom priereze v dvoch rozmeroch: s vonkajším priemerom 75 a 63 mm, a v oválnom priereze s rozmermi 51 x 114 mm. Kruhový tvar je vhodný aj pre zalievanie do železobetónu. Oválny tvar je vhodný na montáž v rámci podlahovej izolácie. Montáž je jednoduchá a rýchla, s minimom zbytkového materiálu a s minimálnym počtom komponentov.
Prispôsobivosť potrubného systému je jedinečná. Flexibilné potrubia sa prispôsobia každej stavbe aj na ťažko prístupných a komplikovaných miestach. Potrubie FlexPipe je možné zaliať priamo do betónu, umiestniť ho do tepelnej izolácie alebo do sadrokartónového podhľadu, prípadne ho zasekať do stien.
Prenos zvukov medzi miestnosťami cez potrubie (tzv. telefonický hluk) nie je možný kvôli hviezdicovej štruktúre potrubného systému a vnútorne izolovaným rozdeľovacím krabiciam. Jednoduchá regulácia systému urýchľuje jeho uvedenie do prevádzky.
Nízke tlakové straty pre hladký vnútorný povrch a minimum tvaroviek znižujú spotrebu energie ventilátorov. Jednoduché čistenie FlexPipe systému ho robí hygienicky optimálnym riešením aj z dlhodobého hľadiska. Špina sa na hladkom antistatickom vnútornom povrchu kruhového prierezu bez tvaroviek ukladá minimálne. FlexPipe potrubie zostáva dlhšie čisté, ako iné typy potrubí. No po niekoľkých rokoch prevádzky sa predovšetkým odvodné potrubia zanesú prachom. Vtedy užívatelia ocenia nespornú výhodu FlexPipe spočívajúcu v jednoduchom, dôkladnom a rýchlom čistení. Postačujú dva prístupové otvory do potrubí, ktoré sú integrované v rozdeľovacích krabiciach v technickej miestnosti. Sada na čistenie potrubia sa dá zapožičať alebo zakúpiť v Centre rekuperácie.
Zdraviu nezávadný použitý materiál. Potrubie FlexPipe je vyrobené z fyziologicky a toxikologicky nezávadného nerecyklovaného polyetylénu PE-HD. Jeho povrch je antistatický a antibakteriálny, bez zápachov a emisií. Dodáva sa v 50 m roliach, čo minimalizuje počet spojov na potrubnej trase. Všetky spoje sa vykonávajú s tesniacimi prsteňmi zaručujúcimi krytie IP 66.
Dodáva sa v dvoch veľkostiach: s vonkajším priemerom 75 mm (FRS 75) pre objemový prietok vzduchu do 30 m3/h a s vonkajším priemer 63 mm (FRS 63) pre objemový prietok vzduchu do 20 m3/h. Novinkou je oválny tvar s rozmermi 51 x 114 mm (FRS 51) pre objemový prietok vzduchu do 30 m3/h.
LUFTOMET® Flat kolekcia
Boxy kolekcie LUFTOMET® Flat sú kompatibilné s plastovým potrubím 90 mm. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab.
Edícia Flat je ideálna rekonštrukcie a drevostavby rodinných domov, kde treba riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám.
Jednotlivé typy boxov LUFTOMET® Flat:
- HORIZONTAL - PRE KASTLIKOV ALEBO FALOŠNÉ TRÁMCE: potrubie vedené rohom miestnosti pod stropom sa oplášti. Celková veľkosť vzniknutého kastlíka zo sadrokartónu je iba 186,3 x 146,0 mm.
- DIRECT - PRE MIESTNOSTI BEZ PODHĽADU: potrubie je vedené pod stropom vo vedľajšej miestnosti. Spodná hrana potrubia v 111 mm pod nosnou konštrukciou stropu zaistí estetické umiestnenie obdĺžnikovej mriežky 10 mm pod strop.
- VERTICAL - PRE PREDSTENY A PRIEČKY: potrubie je vedené zvisle, všetko je možné osadiť do priečky 125 mm (dvojitý profil CW 50).
Montáž boxov LUFTOMET® Flat:
- Box sa spojí s flexibilným potrubím:
- potrubie odrežte medzi rebrami
- nasaďte tesniaci krúžok medzi prvé a druhé rebro potrubia a nalubrikujkte
- box nasuňte na potrubie a zastrčením aretačného krúžku do otvorov zaistite pozíciu
- potrubie zafixujte pomocou držiaka k stene
- box zaslepte vsuvkou do potrubia 90 mm (nie je súčasťou dodávky)
- Pri inštalácii sadrokartónovej priečky osaďte LUFTOMET® Flat box tak, že široký lem boxu sa oprie o zadnú nepohľadovú stranu sadrokartónu. Golier boxu potom prechádza otvorom v stene sadrokartónu.
- Po finalizácii priečky (náter a pod.) inštalujete mriežku FLAT a INSET

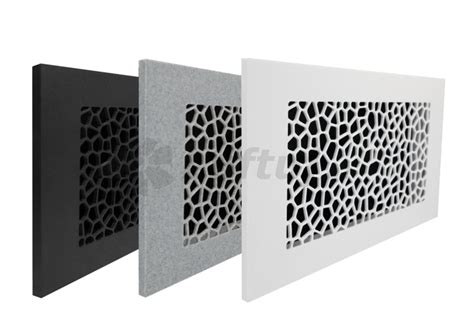

Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do boxu (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky).
How to setup your flat box before getting started.

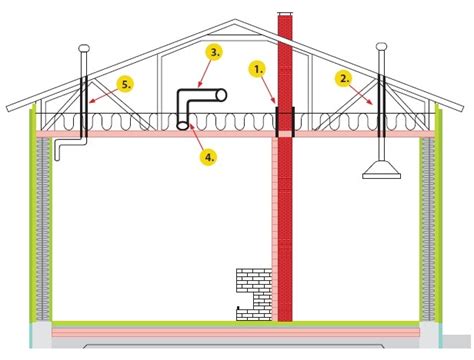

Izolácia vzduchotechnického potrubia
Izolácia na vzduchotechnickom potrubí plní funkciu tepelnú, protipožiarnu a akustickú. Vhodnými materiálmi na vykonávanie izolácií kruhového potrubia sú lamelové pásy ORSTECH LSP, prípadne tiež izolačné návleky TERMOSLEEV alebo kaučukové izolácie K-FLEX.
Požiarna izolácia
Vzduchotechnické potrubie je dnes súčasťou celej rady objektov, najmä sa jedná o stavby určené pre širokú verejnosť, kde je väčšia koncentrácia ľudí a preto aj zvýšené požiadavky na ochranu proti šíreniu požiaru vzduchotechnickým potrubím. K protipožiarnu izoláciu vzduchovodov sa najčastejšie používajú výrobky z kamennej vlny, pretože tá je nehorľavá s bodom topenia vyšším ako 1000°C. Z požiarneho hľadiska sú výrobky Isover jedným z najbezpečnejších materiálov, konštrukcie takto chránené majú vyššiu požiarnu odolnosť. Protipožiarne izolácie pravouhlých VZT potrubí tvoria technické dosky ORSTECH 65 H, pre kruhové potrubie sa používajú lamelové rohože ORSTECH LSP PYRO.
