Izolácia podlahového kúrenia: Kľúč k energetickej efektívnosti a komfortu

Výber správneho materiálu pre izoláciu podlahy a podlahové vykurovanie je kľúčový pre dosiahnutie maximálnej energetickej efektívnosti a pohodlia v domácnosti. Tieto dva prvky spolu úzko súvisia - kvalitná izolácia minimalizuje tepelné straty, zatiaľ čo efektívne vykurovanie zabezpečuje rovnomerné rozloženie tepla. Izolácia podlahy funguje ako ochranná bariéra, ktorá zabraňuje úniku tepla do podkladu, čím zvyšuje účinnosť vykurovacieho systému. Naopak, podlahové vykurovanie prináša príjemný pocit tepla pod nohami a rovnomerné rozloženie teploty v miestnosti.

Izolovanou podlahou zvyčajne dosiahneme požadovanú teplotu až 7 krát rýchlejšie ako bez izolácie, samozrejme v závislosti od typu ohrievača, podlahy a izolačnej vrstvy. Či už ste sa rozhodli pre teplovodné alebo elektrické podlahové vykurovanie, vo väčšine prípadov by ste mali zvážiť aj inštaláciu podlahovej izolácie. Všetci vieme, že teplo stúpa, ale tepelné žiarenie môže byť tiež absorbovaná materiálmi, ako poter alebo betón v podklade. Touto absorpciou sa bude predlžovať doba ohrevu a budú sa zvyšovať aj náklady na spotrebu energie. Izolovanie podlahy pomáha znížiť tepelné straty a šetrí náklady na vykurovanie. Zvyšuje komfort bývania, pretože podlaha je na dotyk teplejšia a príjemnejšia. Približne 15 až 20 % celkových tepelných strát budovy súvisí s únikom tepla od podlahy, preto inštalácia podlahovej izolácie znižuje celkové prevádzkové náklady za kúrenie.

Izolácia podlahy zohráva kľúčovú úlohu pri optimalizácii energetickej efektívnosti podlahového vykurovania. Kvalitná izolácia minimalizuje tepelné straty a zabezpečuje, že teplo zostáva v interiéri. Výsledkom je nižšia spotreba energie a úspora nákladov na vykurovanie. Hlavným účelom je chrániť pred nízkymi vonkajšími teplotami a predchádzať zbytočným tepelným stratám. Dobre zvolený, kvalitný polystyrén pre podlahové vykurovanie môže viesť k nižším účtom za kúrenie - vďaka čomu je to skvelá investícia, ktorú oceníte krátko po inštalácii podlahového vykurovania.

Druhy izolácie a ich vlastnosti

Na trhu existuje široký sortiment izolácií vhodných pre elektrické a teplovodné vykurovanie. Dodávajú sa v rôznych materiálových prevedeniach, povrchových úpravách, hrúbok, veľkostí a rôznou pevnosťou. Pri výbere materiálu je dôležité zvážiť jeho tepelnú vodivosť a tepelný odpor. Materiály s vysokou tepelnou vodivosťou, ako keramická dlažba či kameň, umožňujú rýchle prenikanie tepla, čo je ideálne pre efektívne vykurovanie. Naopak, materiály s vysokým tepelným odporom, ako polystyrénové alebo minerálne izolačné dosky, pomáhajú minimalizovať tepelné straty.

Systémové dosky a ich úloha

Na trhu sú dostupné aj systémové dosky, špeciálne navrhnuté pre podlahové vykurovanie. Nie je náhodou, že takmer všetky systémové dosky pre podlahové kúrenie sa dodávajú v hrúbke 30mm. Táto hrúbka a z nej vyplývajúci tepelný odpor totiž zodpovedá minimálnej normovej hodnote 0,75 W/m²K medzi vykurovanými priestormi, zabezpečí smer tepelného toku podlahového kúrenia smerom nahor a navyše pri použití polystyrénu EPS-T s útlmom kročajového hluku, pri hrúbke 30mm je zabezpečený útlm požadovaných 28dB. Kým izolačné dosky sa primárne sústredia na tepelnú izoláciu, systémové dosky ponúkajú aj praktické riešenie pre inštaláciu vykurovacích rúrok. Z hľadiska materiálu ich najčastejšie delíme na dosky z materiálu EPS bez kročajovej izolácie a EPS-T s kročajovou izoláciou.

Polystyrén ako základný izolačný materiál

Polystyrénová podložka pod podlahové kúrenie je nevyhnutným prvkom. Izolačný materiál s najlepšími vlastnosťami je samozrejme polystyrén. Pre neskúsených používateľov je ťažké rozlíšiť rozdiely medzi rôznymi typmi polystyrénových podlahových krytín. Pre jednoduchší nákup nezabudnite najprv venovať pozornosť nasledujúcim parametrom: koeficient tlaku, koeficient prestupu tepla U a koeficient prestupu tepla (λ). Pravidlo týkajúce sa koeficientu prestupu tepla je jednoduché - čím nižšia hodnota, tým lepší účinok. V prípade polystyrénových pien, ktoré ponúkame pre elektrické podlahové kúrenie, má tento produkt v súčasnosti hodnotu od 0,038 W/mK.

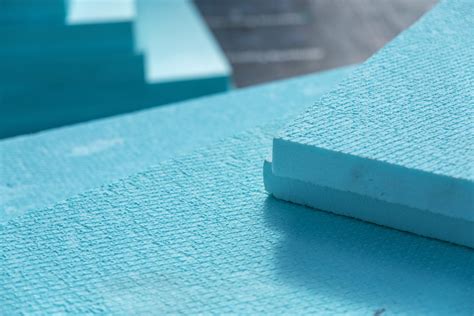

Skratka XPS znamená „extrudovaný polystyrén“. Je to tepelnoizolačný materiál, ktorý sa vyrába extrúziou polystyrénu, vďaka čomu má vysokú pevnosť, nízku nasiakavosť a vynikajúce izolačné vlastnosti. Ku samotnému XPS sa vždy pridáva číslo, ktoré označuje tvrdosť. Tvrdosť XPS 30 znamená, že extrudovaný polystyrén má pevnosť v tlaku 300 kPa (kilopascalov) pri 10% deformácii. To znamená, že tento materiál znesie záťaž 300 kPa, kým sa nedeformuje o 10 % svojej hrúbky. V prípade XPS Top 70 ide o 700 kPa, čo je v prepočte 70 ton na meter štvorcový. XPS 700 je izolačná podložka s uzavretou bunkovou štruktúrou. Je odolný voči cyklom zmrazovania a topenia.

Polystyrén na podlahové kúrenie je skvelá investícia, ale nemusí byť drahá. Ponúkame polystyrén v rôznych hrúbkach, ideálny na podlahové kúrenie aj na izoláciu vonkajších stien. Skvelou voľbou je aj biely polystyrén bez organických rozpúšťadiel. Fóliové ohrievače majú špeciálne navrhnuté izolácie na báze pružného polystyrénu s fóliovou podložkou, ktorá je umiestnená fóliou na podklad.

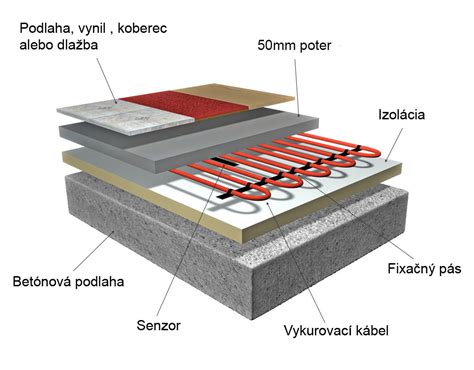

Požiadavky na hrúbku izolácie a skladba podlahy

Správna hrúbka izolačnej vrstvy je kľúčovým faktorom. Tá závisí od typu podlahy a vykurovacieho systému, no vo všeobecnosti platí, že čím hrubšia izolácia, tým lepšia ochrana pred tepelnými stratami. V mnohých prípadoch môže byť príliš tenká izolácia nedostatočná, pretože teplo môže unikať do základov, čo vedie k výrazným tepelným stratám. Nadmerná hrúbka polystyrénovej podlahovej izolácie môže vytvárať dutiny, ktoré môžu viesť k praskaniu podlahy. Správna inštalácia tepelnej izolácie zabráni tepelným mostom. Aby ste sa vyhli následkom výberu nesprávnej hrúbky polystyrénovej rohože pre podlahové kúrenie, poraďte sa s architektom.

Pokiaľ sa bavíme o spodnom podlaží nad zeminou, platí preň od 1.1.2021 hodnota tepelného odporu 2,50 W/m²K. Z tejto hodnoty vieme zjednodušeným výpočtom určiť minimálnu hrúbku polystyrénu (EPS), ktorá je 100mm. Použijeme teda 30mm systémovú dosku a podložíme ešte 70mm prídavnej izolácie. Pokiaľ nechceme systémovú dosku vôbec použiť, je potrebné akceptovať tieto minimálne hrúbky 30 resp. 100mm a nahradiť ich stavebným polystyrénom EPS určeným pre podlahové systémy, tzn. odolávajúcim zaťaženie minimálne 100kPa. Takýto polystyrén sa označuje EPS100 (tvrdený styrodur označujeme XPS a zväčša odoláva zaťaženiu 300kPa a viac).

Pre podlahové kúrenie zvoľte polystyrén s hrúbkou aspoň 10 cm. Pri výbere izolačných materiálov môžete zvážiť aj štandardné hrúbky - napríklad, ak je podlahové kúrenie inštalované na strope nad vykurovanou miestnosťou, postačuje 3 - 5 cm vrstva izolácie. Odborníci odporúčajú použiť aj prídavnú izoláciu - v obľube je tvrdý polystyrén. Pri podlahovom kúrení je ideálna hrúbka izolačnej dosky 58 mm a hore patrí aspoň 50 mm betónu. Počítajte teda po dokončení inštalácie s menšou výškou miestnosti, pretože podlahové vykurovanie potrebuje o niečo vyššiu výšku podlahy.

Aktualizácia blogu: Hrúbky izolácie boli aktualizované podľa požiadaviek normy STN 73 0540-2 z odporúčaných na aktuálne normalizované (požadované) hodnoty podľa prílohy A. Tieto hodnoty budú v platnosti aj po roku 2020, pretože tzv. cieľová hodnota je v našom prípade zhodná s aktuálne normalizovanou.

Prehľad minimálnych hrúbok izolácie

Roznášacia vrstva (poter) nad podlahovým kúrením

Normová hodnota hrúbky cementového poteru vrátane uloženej vykurovacej rúrky je 65mm. V zásade platí, že prekrytie trubky by malo byť aspoň 45mm, čiže napr. pri použití systémovej dosky s výstupkami sú do hrúbky 65mm zarátané už aj samotné výstupky s uloženou rúrkou. Myslite na to, že poterom dorovnávame aj prípadné nerovnosti podkladu, takže jeho hrúbku svojvoľne nezmenšujte, aby sa nestalo, že v určitých miestach nebude krytie dostatočné.

Pokiaľ už teraz viete, že nemáte dostatočnú konštrukčnú výšku na plnohodnotnú skladbu podlahového kúrenia, je možné cementový poter zameniť za anhydritový. Pri týchto poteroch platí, že minimálne krytie by malo byť aspoň 35mm, vzhľadom na množstvo výrobných procesov však odporúčame celkovú hrúbku prekonzultovať priamo s dodávateľom anhydritových poterov.

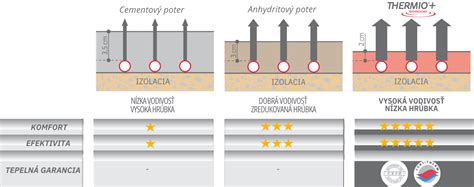

Základné rozdiely medzi klasickým cementovým poterom a anhydritovou zmesou sú hlavne v prestupe tepla. Anhydrit nám umožní rýchlejší nábeh podlahovky (to má význam hlavne vtedy, keď riešime aj zónovú reguláciu v každej miestnosti), má lepšiu elasticitu a menšie nároky na konštrukčnú výšku. Pri výbere medzi anhydritovým a cementovým poterom pre podlahové vykurovanie je kľúčové zvážiť ich tepelné vlastnosti a vplyv na efektivitu vykurovania. Anhydritový poter má vynikajúcu tepelnú vodivosť, čo umožňuje rýchlejšie a rovnomernejšie šírenie tepla. Cementový poter sa vyznačuje vysokou pevnosťou a odolnosťou, no jeho vyšší tepelný odpor môže spomaliť nábeh vykurovania. Napriek tomu je ideálnou voľbou do priestorov s vyššou vlhkosťou alebo tam, kde je potrebná mimoriadna mechanická odolnosť. Ak je vašou prioritou rýchly prenos tepla a efektívne využitie vykurovacieho systému, anhydritový poter je lepšou voľbou. Rozhodnutie závisí od vašich potrieb - preferujete rýchlejší nábeh tepla a energetickú efektivitu, alebo vyššiu odolnosť a univerzálnosť cementového poteru?

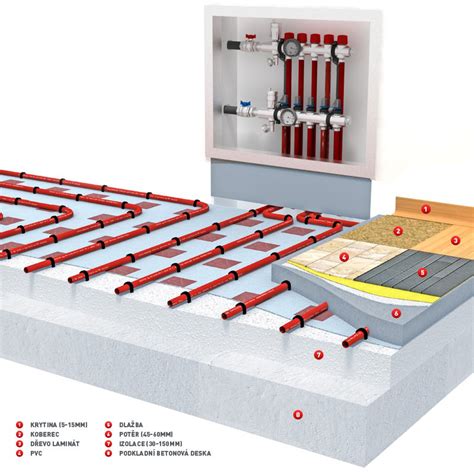

Podlahová krytina nad podlahovým kúrením

Na nášľapnú vrstvu nám stačí rezervovať 10mm. Vo väčšine prípadoch je táto hrúbka dostačujúca, samozrejme pokiaľ si vyberiete podlahu masívnejšiu použite jej skutočnú hrúbku. Ak ešte nemáte krytinu vybratú, rezervujte si radšej 15mm. Dôležitý je výber konkrétnej podlahy tak, aby zvládala nároky na podlahové kúrenie.

Z hľadiska prestupu tepla je na tom najlepšie keramická dlažba, najhoršie plávajúca podlaha s použitím penovej podložky. Pozor, termín plávajúca podlaha je v stavebníctve používaný vtedy, keď obsahuje vo svojej skladbe aj zvukovo-izolačnú vrstvu. Čiže plávajúca podlaha môže byť drevená aj laminátová. Nebojte sa použiť pre podlahovku drevené parkety, pokiaľ sú lepené, tak majú lepší prestup tepla ako napr. laminátová podlaha uložená na podložke, ktorá je nežiadúcim izolantom.

Pri výbere podlahovej krytiny je dôležité nájsť rovnováhu medzi tepelnou vodivosťou a tepelným odporom. Tieto faktory určujú, ako efektívne sa teplo prenesie z vykurovacieho systému do miestnosti. Keramické dlaždice a prírodný kameň majú vysokú tepelnú vodivosť, vďaka čomu efektívne prenášajú teplo z vykurovacieho systému do miestnosti. Ak je tepelný odpor podlahového materiálu príliš vysoký, teplo sa do miestnosti dostáva pomalšie, čo vedie k vyššej spotrebe energie a nižšiemu tepelnému komfortu.

Jednou z najlepších možností je keramická dlažba. Vďaka výbornej tepelnej vodivosti a nízkemu tepelnému odporu efektívne prenáša teplo, čím zabezpečuje rovnomerné vykurovanie miestnosti. Vinylová podlaha predstavuje ďalšiu skvelú alternatívu. Má nízky tepelný odpor a vynikajúcu odolnosť voči vlhkosti, čo ju robí ideálnou voľbou pre kúpeľne a kuchyne. Pri laminátových a drevených podlahách je potrebné zvážiť ich tepelný odpor. Laminátová podlaha má hodnoty v rozmedzí 0,04 - 0,07 m²K/W, čo môže mierne ovplyvniť efektivitu vykurovania. Drevená podlaha má ešte vyšší tepelný odpor, čo môže znižovať účinnosť systému. Pri drevených podlahách zohráva úlohu aj hrúbka materiálu - čím hrubšie dosky, tým viac sa znižuje efektivita prenosu tepla.

Prehľad vhodnosti podlahových krytín pre podlahové kúrenie

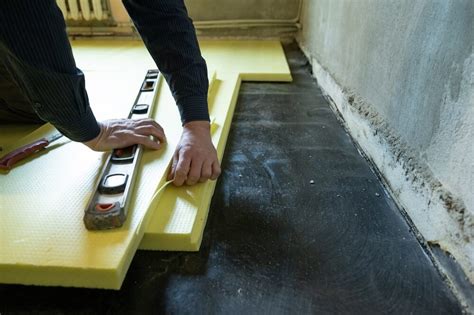

Inštalácia podlahového kúrenia s izoláciou

Správna inštalácia podlahového vykurovania s izoláciou si vyžaduje dôkladnú prípravu a dodržiavanie overených postupov. Kvalitná izolácia minimalizuje tepelné straty a zároveň zvyšuje účinnosť vykurovacieho systému. Najčastejšie chyby pri inštalácii zahŕňajú nesprávne umiestnenie izolačných materiálov alebo ich nedostatočnú hrúbku. Takéto nedostatky môžu viesť k vyšším nákladom na vykurovanie a zníženej účinnosti systému. Rovnako dôležitá je aj kompatibilita izolačných materiálov s konkrétnym typom podlahy. Niektoré izolácie sú ideálne pre drevené podlahy, iné sa lepšie hodia k keramickým dlažbám či laminátu.

Podklad na inštaláciu podlahového vykurovania musí byť vyrovnaný, očistený a vysušený. Hneď ako máte povrch takto pripravený, položíte naň nepriepustnú fóliu, nasleduje polystyrén, a potom ukladáte vrstvu fólie s kotevnou sieťou na upevnenie rúrok. Potom nasleduje pokládka izolačného materiálu, ani tu nezabúdajte na hrany na stene. Po klasickej izolácii nasleduje tá reflexná, k nej sa najčastejšie používa hliníková fólia.

Dôležité aspekty inštalácie

• Hydroizolácia: Na prízemí kladieme polystyrén na hydroizoláciu. Tá je zo živičného materiálu a neodporúča sa priamy styk týchto dvoch materiálov, pretože časom môže dôjsť k znehodnoteniu polystyrénu. Oddeľte ich určite fóliou.
• Rozvody a inštalácie: Práve do vrstvy prídavnej izolácie ukladáme i ďalšie inštalačné rozvody od vodoinštalácií, rozvodov kúrenia k rozdeľovačom až po kanalizáciu. Hlavne odpadové rúry vzhľadom na svoju hrúbku bývajú častokrát problém, preto s nimi treba od začiatku rátať a určiť hrúbku vrstvy prídavnej izolácie takú, aby prekryli aj najvrchnejšiu časť inštalácií. Netreba tiež zabúdať na prípadné križovanie rúrok, resp. častý prípad križovania vodovodu a elektroinštalácií. Samotné inštalácie je pritom potrebné uložiť čo najúspornejšie.
• Dilatačné pásy: Dilatačný pás inštalujte po celom obvode každej miestnosti s podlahovým teplovodným kúrením, zabraňuje totiž praskaniu a poškodzovaniu poterovej dosky v čase, keď je podlahové kúrenie zapnuté.
• Vykurovacia skúška: Pred pokládkou podlahovej krytiny je nevyhnutné vykonať vykurovaciu skúšku podlahy. Je to de facto test fungovania celého vykurovacieho systému. Vďaka tejto skúške zistíte, či sa podlaha zahreje všade tam, kde chcete, a na správnu teplotu. Celý tento proces testovania trvá niekoľko dní a vykonáva sa mesiac pred pokládkou podlahovej krytiny.
• Vlhkosť poteru: Vlhkosť cementového poteru nesmie pred inštaláciou samotnej podlahy prekročiť 1,64 % CM.
• Inštalácia podlahovej krytiny: Pri inštalácii na podlahové kúrenie musí byť vykurovací systém vypnutý 48 hodín pred a 48 hodín po inštalácii vinylových dielcov.

Prípadová štúdia: XPS Top 70 vs. Reflexná fólia

Podlahová izolácia XPS Top 70 predstavuje nesmierne dôležitý prvok v skladbe elektrického podlahového vykurovania, najmä v prípadoch, keď je vykurovanie priamo inštalované pod plávajúcu podlahu. Práve od kvality a vlastností tejto podložky závisí, ako efektívne bude teplo prenášané na povrch podlahy a aké minimálne straty vzniknú smerom nadol, teda do podkladu. Okrem toho má podlahová izolácia nezanedbateľný vplyv na ochranu plávajúcej podlahy pred nežiaducimi deformáciami a dlhodobo zabezpečuje jej stabilitu.

Podlahová izolácia XPS Top 70 je tepelnoizolačný materiál vyrobený z extrudovaného polystyrénu (XPS). Tento typ izolácie má vysokú pevnosť v tlaku, nízku nasiakavosť a veľmi dobré tepelnoizolačné vlastnosti. XPS Top 70 je určený predovšetkým na izoláciu podláh, kde je potrebná odolnosť voči zaťaženiu, napríklad v obytných, komerčných alebo priemyselných objektoch.

Aby sme lepšie pochopili, aké vlastnosti má ideálna tepelnoizolačná podložka pre podlahové vykurovanie, rozhodli sme sa porovnať dve konkrétne podložky - podložku s hliníkovou vrstvou a podlahovú izoláciu Trivolt XPS Top 70. Hlavným rozdielom medzi týmito dvoma typmi podložiek bola ich tvrdosť. Tvrdosť hrá zásadnú úlohu, pretože čím je podložka tvrdšia, tým lepšie dokáže odolávať zaťaženiu a tým dlhšie vydrží plávajúca podlaha bez poškodení. Reflexná podložka, ktorá obsahuje tenkú hliníkovú vrstvu, je charakteristická svojou mäkkou výplňou. Okrem mäkkej výplne disponuje reflexná podložka aj hliníkovou odrazovou vrstvou, ktorá je navrhnutá s cieľom odrážať teplo smerom nahor, teda do priestoru miestnosti. Táto vrstva teoreticky zvyšuje efektivitu vykurovania, no naše testy ukázali, že jej skutočný prínos je otázny.

Výsledky praktického testu

Aby sme objektívne zhodnotili vlastnosti oboch podložiek, vykonali sme praktický test. Na obe podložky, teda na reflexnú podložku s hliníkovou vrstvou aj na podložku Trivolt XPS Top 70, sme položili rovnakú vykurovaciu fóliu s výkonom 140 W/m². Cieľom bolo overiť schopnosť podložiek izolovať teplo a zabrániť jeho stratám do podkladu. Počas testovania sme vykurovaciu fóliu prekryli vrstvou styroduru. Táto vrstva mala za úlohu udržať teplo v blízkosti podlahy a minimalizovať tepelné straty smerom nahor, čím sme zabezpečili čo najpresnejšie podmienky na meranie.

Výsledky merania boli jednoznačné. Termokamera ukázala, že reflexná podložka s hliníkovou vrstvou nijako výrazne nezabránila prestupu tepla do podkladu. Hliníková vrstva, ktorá by mala odrážať teplo smerom nahor, nepreukázala očakávaný účinok. Na druhej strane, podlahová izolácia Trivolt XPS Top 70 dosiahla oveľa lepšie výsledky. Vďaka svojej vysokej hustote a pevnosti dokázala účinne izolovať teplo a minimalizovať jeho prestup do podkladu.

Okrem technických vlastností sme zhodnotili aj praktickosť pri inštalácii oboch podložiek. Reflexná podložka s hliníkovou vrstvou sa ukázala byť menej praktická. Dodáva sa navinutá do rolky, čo pri pokládke spôsobuje problémy. Podložka sa neustále vydúva a je ťažké ju udržať v rovnej polohe. Na druhej strane, podlahová izolácia Trivolt XPS Top 70 sa dodáva vo forme narezaných rovných plátov. Tieto pláty sú pevné, stabilné a jednoducho sa kladú na podklad.

Z výsledkov testu je zrejmé, že výber tepelnoizolačnej podložky má zásadný vplyv na efektívnosť elektrického podlahového vykurovania a na životnosť plávajúcej podlahy. Podložka s hliníkovou vrstvou nedokázala splniť očakávania, pokiaľ ide o izoláciu tepla a ochranu podlahy. Jej mäkká výplň a slabé tepelnoizolačné vlastnosti ju robia nevhodnou pre dlhodobé použitie pod plávajúcou podlahou. Naopak, podložka Trivolt XPS Top 70 preukázala vynikajúce vlastnosti. Vysoká hustota, tvrdosť a výborné tepelnoizolačné schopnosti z nej robia ideálnu voľbu pre všetkých, ktorí chcú zabezpečiť nielen efektívne vykurovanie, ale aj dlhodobú stabilitu a životnosť svojej podlahy. Inštalácia XPS Top 70 je jednoduchá.
