Kľúčová úloha izolácie v systémoch klimatizácie a vykurovania

Vykurovanie, vetranie a klimatizácia (HVAC) sú technológie pre zaistenie komfortu vnútorného prostredia. Ich cieľom je zaistiť tepelnú pohodu a prijateľnú kvalitu vnútorného vzduchu. Inštalácia týchto systémov pre vykurovanie a chladenie pomocou lisovacích fitingov je stále obľúbenejšou voľbou, pretože umožňuje jednoduchú realizáciu a veľmi vysokú spoľahlivosť. Rastúce náklady na energiu a problémy s dodávkami z neobnoviteľných zdrojov kladú stále väčší dôraz na riadenie systémov HVAC. Najmodernejšie tepelné izolácie prispievajú k efektívnej prevádzke systémov, a okrem zníženia spotreby energie a znečistenia aj k predĺženej životnosti.

Ochranné opláštenie tepelnoizolačným plášťom musí spĺňať zvláštne požiadavky, aby bolo účinné, v opačnom prípade by použitie nevhodného materiálu mohlo viesť k ďalším problémom, namiesto toho, aby zabezpečilo bezproblémový prevádzkový režim systému. V súčasnosti máme prístup k najmodernejším technológiám a sofistikovaným systémom s vynikajúcimi výkonovými charakteristikami. V dôsledku toho môžeme dosiahnuť nízke emisie znečisťujúcich látok a menšie energetické straty.

Prečo je nevyhnutné izolovať potrubie HVAC?

Existujú viaceré kľúčové argumenty pre vhodnú tepelnú izoláciu potrubia, pričom v systémoch vykurovania a chladenia je izolácia často povinná. Všetky vykurovacie a klimatizačné systémy musia mať dostatočnú tepelnú izoláciu s uzavretou štruktúrou buniek, či už sú vyrobené z nerezovej alebo uhlíkovej ocele. Vzhľadom na to, že mnoho systémových komponentov vyžaduje na prevádzku a udržanie príjemného prostredia veľké množstvo energie, účinná tepelná izolácia je zásadná pre zaistenie toho, aby všetky komponenty fungovali pri správnej teplote.

Pokiaľ ide o energetickú účinnosť, správne tepelne izolované rúrky v chladiacich systémoch výrazne minimalizujú množstvo tepla, ktoré by mohlo vstúpiť do potrubia zvonku. Oceľové rúrky musia byť vybavené tepelnou izoláciou, ktorá môže zmierniť účinky akýchkoľvek náhodných nárazov, ako sú nárazy spôsobené kovovými nástrojmi alebo inými predmetmi. V prípade náhodného kontaktu s potrubím pomáha charakteristická mäkkosť tepelne izolačného materiálu tiež znížiť nebezpečenstvo zranenia.

Ochrana proti kondenzácii a zamrznutiu

Nevhodná alebo nedostatočná izolácia môže viesť k tepelným stratám, kondenzácii vlhkosti, a tým aj k možným problémom s plesňami či poškodením omietky a stien. Aby sa zabránilo kondenzácii, je nevyhnutné zvoliť izoláciu s vhodnou hrúbkou a vlastnosťami. Pri relatívnej vlhkosti do 70 % a predpokladanej teplote vonkajšieho vzduchu do +26 °C poskytuje ochranu pred kondenzáciou napríklad rad AF-1 s izolačnou hrúbkou 9,0 až 9,5 mm.

Aby sa zabránilo zamrznutiu vody v potrubí pri obzvlášť nízkych teplotách, musia byť okrem tepelnej izolácie použité nemrznúce kvapaliny v koncentrácii nepresahujúcej 50%. Toto preventívne opatrenie je nevyhnutné v prostrediach s teplotami, ktoré často klesajú pod nulu, ako sú napr. staveniská. Zmrznutie kvapalín na vodnej báze by mohlo spôsobiť trvalú deformáciu potrubia a lisovacích fitingov.

Typy tepelnoizolačných materiálov pre klimatizačné rozvody

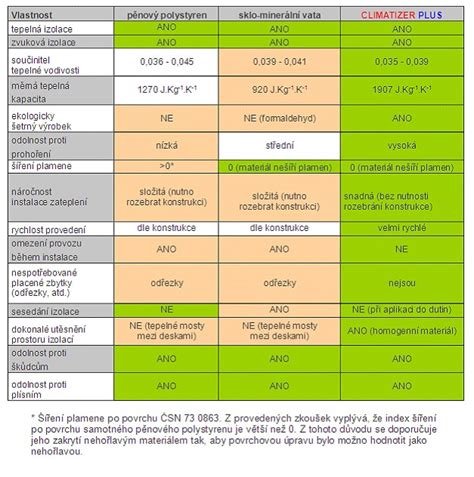

Tepelná izolácia s uzavretou a otvorenou štruktúrou buniek sú dva rôzne typy tepelnoizolačných materiálov bežne používaných na tepelnú izoláciu potrubia systémov HVAC. Sanitárne a vykurovacie systémy realizované v systéme IVAR.PRESS FITTING SYSTEM musia byť tepelne izolované iba materiálom s uzavretou štruktúrou buniek.

• Tepelná izolácia s uzavretou štruktúrou buniek: V tepelnej izolácii s uzavretou štruktúrou buniek sú bunky úplne utesnené a neumožňujú preniknutiu vzduchu alebo vody. Tieto materiály, ktorých jednotlivé bunky sú od seba vzájomne úplne uzavreté, bránia priechodu látok, ako je vzduch alebo voda. Elastomérny rúrkový materiál s uzavretou bunkovou štruktúrou je najvhodnejšou tepelnou izoláciou pre vykurovacie a chladiace potrubné rozvody vďaka svojej vynikajúcej nepriepustnosti, nízkym hodnotám tepelnej vodivosti a flexibilnej povahe.
• Tepelná izolácia s otvorenou štruktúrou buniek: Na druhú stranu, v tepelnej izolácii s otvorenou štruktúrou buniek nie sú bunky úplne vzájomne utesnené a vzduch môže cirkulovať vo vnútri. Tepelnoizolačné materiály s otvorenou štruktúrou buniek, ako je plast alebo minerálna vlna, sú úplne nevhodné a mohli by potenciálne zhoršiť situáciu tým, že zhromažďujú vlhkosť, namiesto toho, aby zabránili jej vytváraniu.

Všeobecne platí, že s výnimkou prípadov, keď je použitie jedného z dvoch materiálov povinné, závisí voľba medzi týmito dvoma typmi tepelných izolácií od podmienok prostredia, v ktorom bude systém inštalovaný a tiež od konkrétnych požiadaviek projektu.

Energetická účinnosť a úspory vďaka izolácii

Spoločnosť Armacell vo svojej štúdii preukázala, že obrovské úspory energie možno dosiahnuť aj dodatočnou montážou izolácie na prístupné vykurovacie a teplovodné potrubie v budovách. Pri vypočítavaní energetickej účinnosti budov je podľa smernice EÚ 2002/91/ES o energetickej náročnosti budov nevyhnutné vziať do úvahy nielen vykurovacie a teplovodné sústavy, ale aj chladiace, ventilačné a osvetľovacie systémy. Aby sa tieto systémy prevádzkovali čo najúspornejšie, zdôrazňuje sa úloha izolácie.

Tento príspevok skúma, či možno docieliť úspory skvalitnením izolácie potrubí chladiacich a klimatizačných sústav, na akú úroveň sa tieto úspory môžu dostať a v akej miere sa splatia vložené investície. Podľa európskej smernice o celkovej energetickej náročnosti budov sa energia spotrebovaná chladiacimi sústavami započítava do celkovej energetickej náročnosti budov.

Tepelné zisky vedú k miernemu zvýšeniu teploty chladenej vody. Voda sa potom musí v centrálnej chladiacej jednotke energeticky najúčinnejším možným spôsobom znovu ochladiť na pôvodných +7 °C. Aj keď tento nárast teploty nie je veľmi vysoký, a to ani v prípade stoviek metrov potrubia, v rade cyklov sa zráta a po niekoľkých klimatizačných sezónach spôsobuje značné energetické straty.

Vo výpočtoch sa používajú technické údaje nového výrobného programu pružnej elastomérovej izolácie potrubia AF/Armaflex. Vďaka svojim vylepšeným technickým vlastnostiam (λ0°C ≤ 0,033 W/(m . K) a μ ≥ 10 000) je nový AF/Armaflex až o 10 % energeticky úspornejší ako tradičné elastomérové výrobky. Energetické straty zo zariadení izolovaných novým AF/Armaflexom sa môžu počas svojej životnosti o niečo zvýšiť, ale aj po desiatich rokoch sú ešte vždy nižšie ako pôvodné hodnoty izolačného materiálu s vyššou tepelnou vodivosťou a nižšou hodnotou μ.

Pre akýkoľvek priemer rúrky a hrúbku izolácie možno vypočítať priebežné tepelné zisky z okolitého vzduchu v budove na bežný meter (W/m). Keď tieto úspory z tepelných ziskov ďalej vynásobíme príslušným časovým obdobím, možno vypočítať úspory tepelnej energie (kWh/m) za dané obdobie (napr. jednu alebo viac klimatizačných sezón). Uvedené výpočty vychádzajú z predpokladu, že klimatizačná sezóna trvá šesť mesiacov.

V prípade klimatizačnej sústavy sú smerodajné potenciálne úspory elektrickej energie spotrebované centrálnou chladiacou jednotkou za dané obdobie. Tieto úspory môžeme vypočítať pomocou koeficientu energetickej účinnosti (EER), ktorý berie do úvahy kompresory, ventilátory a regulačné prístroje. EER závisí od pracovných podmienok chladiacej jednotky: teploty okolitého vzduchu a teploty chladenej vody vychádzajúcej z jednotky (teplota vstupnej vody). Môže sa pohybovať v rozsahu od 1,7 do 3,0. Emisný faktor CO2 závisí od štruktúry elektrickej energie v konkrétnom štáte, ktorá odráža spotrebu rôznych palív (plyn, olej, uhlie, jadrové palivo) v elektrárňach, a teda aj emisie CO2 pri výrobe elektrickej energie.

Technické aspekty potrubí a izolácie

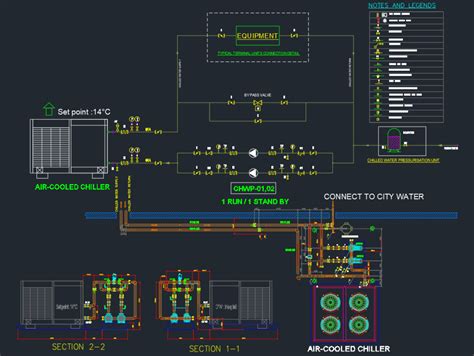

Potrubie rozvodu chladenej vody sa môže navrhnúť rôznymi spôsobmi, a to v závislosti od konštrukcie klimatizovanej budovy, jej rozlohy, zložitosti a počtu podlaží. Zvyčajne je rozdelené na úseky určené pre jednotlivé fancoilové jednotky. Spravidla platí, že čím vyšší je počet fancoilových jednotiek, do ktorých treba priviesť chladenú vodu, tým väčší je priemer potrubí.

Používa sa izolované medené potrubie s hrúbkou steny 0,8 mm alebo 10 mm, pričom veľkosť potrubia závisí od výkonu klimatizačného zariadenia. Správny výkon klimatizácie je dôležité určiť už pri predpríprave, aby sa zvolilo vhodné potrubie a zabezpečila bezproblémová inštalácia. V sústave s rozvodom chladenej vody možno použiť rôzne rúry s rozličnými priemermi.

V príklade, ktorý tu uvádzame, sa tepelné zisky z okolitého vzduchu v budove do potrubia rozvodu chladenej vody vypočítavajú na bežný meter, preto dĺžka potrubia jednotlivých úsekoch nie je podstatná. Najlepším spôsobom, ako zistiť potenciál energetických úspor, je porovnať aspoň dve rozličné riešenia pre rovnaký systém, pričom jedno z nich ukáže nižšiu celkovú spotrebu energie za dané obdobie.

Aby sa zabránilo kondenzácii, postačí zariadenie izolovať materiálom AF/Armaflex AF-1 (7,0 až 10,0 mm). Na zabezpečenie rovnakej povrchovej teploty izolácie v prípade všetkých priemerov rúry sa spolu s narastajúcim priemerom automaticky zvyšuje aj hrúbka izolácie. V danom prípade sa rad AF-1 považuje za minimálnu izoláciu, ktorá spĺňa hlavnú úlohu - ochranu proti kondenzácii, nemá však nijaký vplyv z hľadiska energetických úspor.

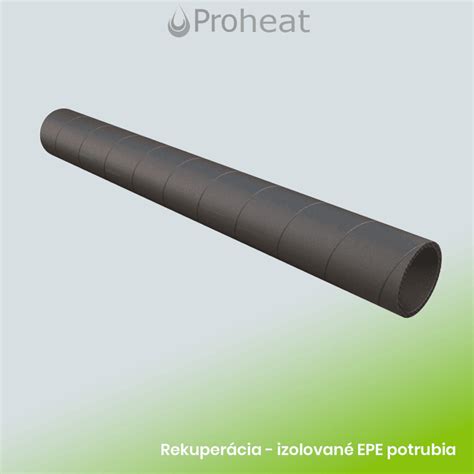

V kategórii EBRILLE Coveral nájdete mäkké žíhané medené potrubia s integrovanou tepelnou izoláciou a UV ochranou, určené pre profesionálne montáže klimatizácií a tepelných čerpadiel vzduch-vzduch a vzduch-voda. Potrubie je vyrobené z kvalitnej medi podľa normy EN 12735-1, vhodnej pre moderné chladivá ako R32, R410A, R407C a iné. Medené tesnenie (podložka) CU 1/2" SAE je nenápadný, no veľmi dôležitý diel pre tesné servisné a montážne spoje v HVAC a chladiarenskej technike.

Predpríprava na klimatizáciu a izolácia rozvodov

Predpríprava na klimatizáciu je kľúčovým krokom, ktorý výrazne ovplyvní efektivitu a komfort celej inštalácie. Včasné plánovanie a správne riešenia zabezpečia hladký priebeh montáže a optimálnu funkčnosť klimatizačného systému. Zabezpečenie kvalitnej prípravy na klimatizáciu počas výstavby je najlepší spôsob, ako vhodne rozvrhnúť umiestnenie jednotiek, naplánovať rozvody a minimalizovať budúce náklady na úpravy.

Základné technické aspekty pri predpríprave

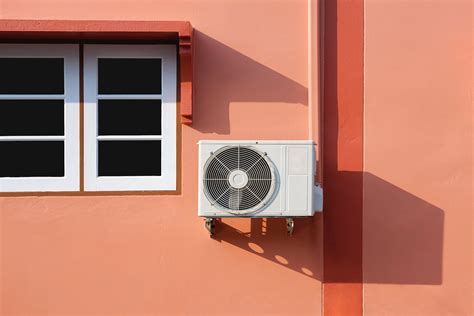

Už počas hrubej stavby je dôležité myslieť na správne umiestnenie vonkajšej aj vnútornej jednotky klimatizácie. Vnútorné jednotky by mali byť plánované tak, aby zabezpečili rovnomerné rozloženie vzduchu v obytných priestoroch bez vzniku prievanov. Vonkajšie jednotky je vhodné umiestniť na miesta s dobrou cirkuláciou vzduchu a jednoduchým prístupom pre servisné zásahy. Pri rozvode chladiva a elektrickej kabeláže je potrebné zabezpečiť vhodné trasy, ktoré umožnia ľahkú inštaláciu aj budúcu údržbu.

Predpríprava zahŕňa aj vyvŕtanie potrebných otvorov v stenách a predprípravu drážok na vedenie potrubí, čo výrazne zjednoduší a urýchli samotnú montáž klimatizácie. Dobré plánovanie v tejto fáze tiež zahŕňa výber vhodnej kapacity klimatizačného systému podľa veľkosti a typu miestností, aby bolo dosiahnuté optimálne chladenie a vykurovanie bez zbytočných energetických strát. Pri plánovaní predprípravy je dôležité zohľadniť orientáciu miestností na svetové strany, veľké presklené plochy a počet osôb v priestore, technologické zariadenia produkujúce teplo a budúce dispozičné zmeny.

Technické zásady rozvodov klimatizácie pri stavbe domu

Správne naplánovanie rozvodov klimatizácie už počas stavebných prác výrazne uľahčuje samotnú inštaláciu aj budúcu údržbu systému. Pri výbere materiálov je ideálne voliť potrubia a káble s certifikovanou kvalitou, ktoré zaručujú dlhú životnosť a odolnosť voči poveternostným vplyvom či mechanickému poškodeniu. Rozvody by mali byť vedené tak, aby boli čo najviac diskrétne - v stenách alebo pod stropmi, no zároveň prístupné pre prípadný servis alebo opravu.

Vhodné umiestnenie rozvádzačov a servisných otvorov zjednodušuje prácu technikov a skracuje čas zásahov. Nezabúdajte tiež na plánovanie elektrického pripojenia a možnosť využitia moderných smart riešení, ktoré umožňujú diaľkové ovládanie klimatizácie. Už pri predpríprave treba zabezpečiť vhodné káblové trasy a dostatočnú kapacitu pre tieto technológie. Takýto komplexný prístup k rozvodom klimatizácie šetrí čas aj financie, a zároveň zvyšuje komfort a spoľahlivosť celého systému.

Izolácia a ochrana potrubí počas stavby

Pri predpríprave na klimatizáciu je veľmi dôležité myslieť na správnu izoláciu a ochranu potrubí už počas samotnej výstavby domu. Potrubia, ktoré vedú chladivo či elektrické káble, musia byť riadne chránené pred mechanickým poškodením, ale aj pred teplotnými výkyvmi, ktoré môžu negatívne ovplyvniť ich funkčnosť. Preto je nevyhnutné použiť kvalitné izolačné materiály priamo pri montáži rozvodov klimatizácie, ideálne podľa odporúčaní odborníkov a výrobcov zariadení. Okrem toho je dôležité zabezpečiť, aby potrubia a káble počas stavebných prác neboli vystavené nárazom, prachu či chemikáliám. Preto je vhodné ich zakryť ochrannými krytmi alebo uložiť do technických šácht, ktoré ochránia celú inštaláciu a zároveň uľahčia prípadné budúce opravy či údržbu.

Dôkladná izolácia a ochrana potrubí a káblov už v štádiu výstavby je preto jedným z kľúčových krokov, ktorý vám zabezpečí bezproblémovú prevádzku klimatizácie s maximálnou účinnosťou a dlhodobou životnosťou. Táto príprava vám zároveň pomôže vyhnúť sa dodatočným nákladom a komplikáciám, ktoré môžu vzniknúť pri opravách poškodených rozvodov.

Význam spolupráce s odborníkmi

Úspešná predpríprava na klimatizáciu si vyžaduje dôkladné plánovanie a technické znalosti, aby systém pracoval spoľahlivo a efektívne. Konzultácia s odborníkmi a skúsenými projektantmi pomáha predísť chybám pri návrhu a zabezpečí správne umiestnenie všetkých častí systému. Skúsení technici tiež dokážu odporučiť vhodné materiály a technológie prispôsobené konkrétnej stavbe. Tým sa dosiahne vyššia účinnosť a nižšia energetická náročnosť.

Navyše, riešenie technických detailov už počas výstavby zjednoduší finálnu montáž a zníži riziko dodatočných nákladov na úpravy či opravy. Investícia do kvalitnej predprípravy v spolupráci s profesionálmi sa preto vždy vyplatí, vedie k hladkému priebehu realizácie, spoľahlivej prevádzke systému a dlhšej životnosti vašej klimatizácie.
