Informácie o externých rozvádzačoch a moderných integrovaných riešeniach

Svet elektroinštalačného materiálu podlieha množstvu trendov, ktoré prichádzajú s vývojom nových technológií a materiálov. Rovnako je to aj v prípade rozvodníc a rozvádzačov. Ak ste ešte pred pár rokmi vyberali pre svoje elektroinštalácie určitý typ modulárneho rozvádzača či zásuvkovej rozvodnice, pretože ste mali v oku niektorý z overených modelov, možno práve nastal čas, poobzerať sa po niečom novom.

Evolúcia a smart funkcionality elektrických rozvádzačov

Na moment sa teraz preneste od klasickej predstavy rozvádzača ako krabice zodpovednej za riadenie a reguláciu elektrickej energie v objekte. A predstavte si ho ako mozog celej elektroinštalácie. Taký, ktorý nielen distribuuje, ale s vami alebo majiteľom objektu dokonca komunikuje. Ako? Napríklad tak, že v reálnom čase hlási spotrebu, upozorní na preťaženie prúdom a dokonca naznačí, ktorý z ističov sa môže čoskoro vymeniť, inak hrozí jeho výpadok. Presne toto je koncept, akým sa uberajú moderné a novodobé rozvádzače v rámci IoT - internetu vecí a všadeprítomnej umelej inteligencie.

Smart moduly rozvádzačov s Bluetooth, Wi‑Fi či 4G konektivitou zbierajú údaje o prúde a napätí každého okruhu. Stačí mať aplikáciu v telefóne alebo cloud-ovú platformu, ktorá ich prekreslí na prehľadné grafy. Na umelej inteligencii je skvelé to, že dokáže spracúvať neskutočné množstvo historických dát a na základe toho objavovať anomálie. Napríklad pozvoľný nárast teploty na svorke alebo častejšie spínanie motora.

Čo to znamená v praxi? Najnovšie modely rozvádzačov sú vybavené napríklad detektormi oblúkových porúch, prepäťovými ochranami, a povinnými vypínacími prvkami HV100A/HV63A podľa najnovších predpisov distribučných spoločností VSD a ZSD (platných pre elektromerové rozvádzače od roku 2025). Moderné modulárne rozvádzače umožňujú pridávať a meniť ističe bez odstávky celej elektroinštalácie. V jednom jedinom rozvádzači tak dnes bez problému skombinujete silnoprúdové okruhy pre zásuvky, slaboprúd pre dáta či dokonca riadiacu jednotku pre fotovoltiku.

Rozvádzač vs. Rozvodnica: Kľúčové Rozdiely

Hoci sa pojmy "rozvádzač" a "rozvodnica" často zamieňajú, medzi nimi existujú podstatné rozdiely, ktoré sa týkajú ich funkcie, umiestnenia a prístupnosti. Elektrický rozvádzač je neoddeliteľnou súčasťou každej modernej elektroinštalácie. Jeho hlavnou úlohou je bezpečne prijímať elektrický prúd z hlavného prívodu a následne ho distribuovať do jednotlivých obvodov a zariadení v rámci budovy. Bez neho by elektroinštalácie v domoch, bytoch, priemyselných objektoch či na staveniskách nemohli fungovať spoľahlivo a bezpečne. Rozvádzače nielenže zabezpečujú distribúciu elektrickej energie, ale zároveň slúžia na jej reguláciu, istenie a ochranu pred preťažením a skratom.

Elektrické rozvádzače nízkeho napätia sú komplexné zariadenia, ktoré kombinujú spínacie prístroje (ako sú ističe a vypínače) s prídavnými meracími, riadiacimi, signalizačnými, regulačnými či ochrannými prvkami. K týmto rozvádzačom majú prístup primárne poučené osoby alebo osoby s odbornou elektrotechnickou spôsobilosťou. Rozvádzačov je viacero druhov, ktoré sa líšia svojím konštrukčným vyhotovením. Ide o nekryté, panelové, krytové, skriňové, pultové či skriňovo-stavebnicové rozvádzače.

Rozvodnice, na druhej strane, sú zjednodušenou verziou rozvádzačov. Sú navrhnuté tak, aby umožňovali prístup aj laikom na spínanie jednotlivých prvkov, ako sú vypínače či ističe, alebo na výmenu poistiek. Bežne sa nachádzajú v bytoch, domoch či menších kanceláriách, kde nie je potrebná rozsiahla distribučná sieť. Ich hlavnou úlohou je rozvádzať prúd do niekoľkých obvodov a poskytovať základnú ochranu. Sú vyhotovené na montáž na zvislú rovinu a do menovitého napätia 300 V oproti zemi.

Typy elektrických rozvádzačov

Existuje viacero typov elektrických rozvádzačov, ktoré sa líšia konštrukčným vyhotovením a účelom použitia:

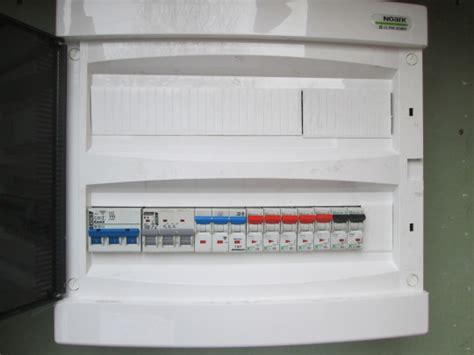

• Bytová rozvodnica: Slúži na rozvod energie v bytoch, domoch, ale aj v kancelárskych priestoroch či v ľahkom priemysle. Môžete ju použiť ako domový rozvádzač alebo podružný rozvádzač. Je ideálne riešenie pre byty, rodinné domy či kancelárie, kde sa kladie dôraz na rýchlu montáž aj vzhľad. Modulárne rozvádzače majú predpripravené DIN lišty, prepojovacie mostíky a možnosť zapustenej aj povrchovej montáže, ktorá šetrí čas v rámci inštalácie. Vďaka modulárnym krytom možno ističe a chrániče kedykoľvek doplniť bez vypínania celej inštalácie. Bytové rozvodnice sú najčastejšie vyhotovené z plastu, prípadne z tenkého plechu.
• Rozvodná skriňa: Na rozdiel od bytových rozvodníc bývajú rozvodné skrine odolnejšie voči mechanickému namáhaniu i voči prachu a vlhkosti. Môžu byť vyrobené z plastu, plechu, prípadne z ocele pre vyššiu odolnosť. Okrem toho, že ponúkajú väčšiu vnútornú kapacitu, dajú sa rozširovať pridaním ďalších sekcií.
• Elektromerový rozvádzač (skrinka na elektromer): Je špeciálne navrhnutý na montáž elektromeru a prípadných pomocných zariadení, vrátane kompletného značenie v zmysle aktuálne platných STN. Musí spĺňať prísne normy a predpisy. Dvere elektromerového rozvádzača sú často vybavené zámkom na kľúč. V minulosti boli bežné aj okienka na dverách pre odpočet elektromeru, od roku 2025 sú však oficiálne zakázané. Podľa konštrukčného vyhotovenia sa elektromerové rozvádzače (skrinky na elektromer) delia na pilierové, nástenné a pre zapustenú montáž pod omietku.
• Poistková skrinka: Je vybavená poistkovými držiakmi a svorkou na pripojenie PEN vodiča. Používa sa najmä na realizáciu elektrickej prípojky vzdušného vedenia.
• Rozvodnica zásuvková: Rozvodnice zásuvkové sú osadené jednou alebo viacerými el. zásuvkami na 230 V alebo 400 V. Niektoré zásuvkové rozvodnice bez istenia majú aj predprípravu na osadenie prístrojov (ističe, prúdové chrániče a pod.) v podobe DIN lišty a dvierok. Zásuvkové rozvodnice sú obľúbeným riešením na stavbách, v dielňach či kempoch, pretože prepoja ističe a zásuvky do jedného kompaktného celku.
• Staveniskový rozvádzač: Je určený na dočasné napájanie elektrickou energiou na staveniskách, pri stavebných, rekonštrukčných či búracích prácach. Na staveniskové rozvádzače sú kladené zvýšené požiadavky, venuje sa im osobitná STN. Od iných sa líšia zabudovaným stojanom, vyššou odolnosťou voči vlhkosti, napájaním pomocou 400 V zástrčky, hlavným vypínačom atď.

Vonkajšie a špecifické rozvádzače

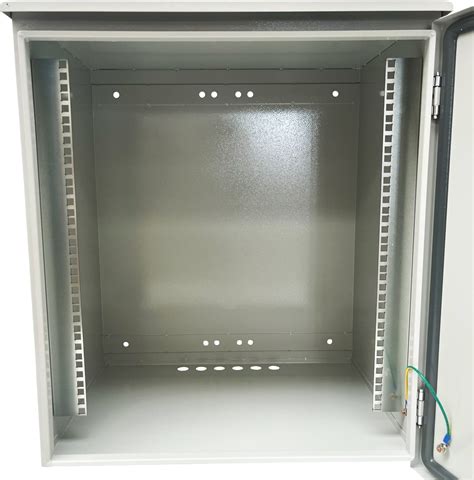

Pre prostredia s vyššou prašnosťou, vlhkosťou alebo mechanickým namáhaním sú nevyhnutné špecifické typy rozvádzačov s vyššou odolnosťou. Robustné oceľové alebo hliníkové skrine s vyšším krytím IP bez problémov zvládnu aj agresívne prostredie výrobnej haly, exteriéru či skladu. Dôležitým parametrom je aj odolnosť voči vlhkosti a vniknutiu prachu, označená triedou krytia IP.

Špeciálnu kategóriu tvoria Vonkajšie VN rozvádzače, ako napríklad model TSE-0Z14. Tento typ slúži na zriadenie odbočky z distribučného káblového vedenia 22kV k jednoúčelovej transformačnej stanici odberateľa. Pozostáva zo železobetónovej bunky, v ktorej je namontovaný požadovaný typ a zostava VN rozvádzača. Najčastejšie ide o tri alebo štyri polia prívodu. Výkresová dokumentácia reprezentuje základné usporiadanie vonkajšieho rozvádzača. V prípade potreby je možné pridať ďalšie dvere, zmeniť výšku konštrukcie pre upevnenie rozvádzača a tak sa prispôsobiť Vášmu projektu.

Pre exteriérové použitie je nevyhnutná vyššia odolnosť, často s označením IP44 a vyšším, čo zabezpečuje ochranu pred tryskovou vodou a prachom. Robustnejšia konštrukcia, napríklad z ocele, poskytuje dodatočnú ochranu pred mechanickým poškodením. Štandardom je krytie IP40, nájdete však aj rozvodnice a rozvádzače s krytím dokonca až IP65, ktoré sú odolné voči tryskajúcej vode.

Tabuľka: Prehľad tried krytia IP

Trieda krytia IP (Ingress Protection) je štandard, ktorý určuje úroveň ochrany elektrického zariadenia proti vniknutiu pevných predmetov a vody.

Komponenty elektrického rozvádzača

Vnútro elektrického rozvádzača je tvorené radom kľúčových komponentov, ktoré zabezpečujú jeho funkčnosť a bezpečnosť:

• Montážna doska: Vyrobená z nehorľavého materiálu, slúži na upevnenie jednotlivých komponentov.
• DIN lišta: Štandardizovaná lišta, na ktorú sa montujú jednotlivé prístroje ako ističe a chrániče zacvaknutím. Na ich montáž teda nepotrebujete skrutky.
• Svorky: Slúžia na pripojenie prívodného kábla, uzemnenia a jednotlivých obvodov.
• Ističe: Kľúčové ochranné prvky, ktoré chránia obvody pred preťažením a skratom. V prípade nadmerného prúdu automaticky odpoja prívod elektriny.
• Prúdové chrániče: Poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom tým, že sledujú rozdiel medzi prúdom v kábloch a v prípade nebezpečného rozdielu prúd odpoja.
• Elektromer: Meria spotrebu elektrickej energie. Dodáva ho distribučná spoločnosť.
• Hlavný istič: Hodnota hlavného ističa je daná v zmluve o pripojení. Zákazník si ho zabezpečuje sám. Pre bežný rodinný dom stačí hlavný istič 25 A, ak však plánujete napríklad aj indukčnú varnú dosku alebo tepelné čerpadlo, pracujte s rezervou.
• Uzemňovacie prvky: Svorka SR03, zemniaci oceľový drôt FeZn s priemerom 10 mm a ohybný žltozelený vodič CYA16 sú nevyhnutné pre správne uzemnenie rozvádzača. Neživé vodivé časti v rozvádzači musia mať trvalý potenciál zeme prostredníctvom pripojenia ochranného vodiča.
• Označovacie štítky: Povinná súčasť elektromerového rozvádzača, obsahujú názov výrobcu, typ a jedinečné výrobné číslo. Prístroje v rozvádzači musia byť prehľadne a prístupne usporiadané a označené trvanlivo a v súlade so schémami zapojenia. Schémy musia byť dodané spolu s rozvádzačom, aby sa v budúcnosti predišlo komplikáciám pri identifikácii obvodov a prístrojov.
• Kryt: Zabezpečuje celý celok a musí byť zaplombovaný.

Dimenzovanie a montáž rozvádzača

Dimenzovanie rozvádzača je základom jeho bezpečnej a spoľahlivej prevádzky. Prvým krokom je spočítať si výkony všetkých prvkov, spotrebičov a zariadení, ktoré sa budú na rozvádzač pripájať. Z celkového súčtu následne odvodíte maximálny prúd pre jednotlivé okruhy a, samozrejme, aj pre hlavný prívod. Ističe však nie je všetko, čo do rozvádzača musíte vhodne nakonfigurovať. Rovnako je to aj s ostatnými komponentami, od svoriek cez meracie prístroje až po relé, dimenzujte na správne napätie, prúd a tepelnú záťaž.

Samotnú rozvodnicovú skrinku vždy vyberajte s priestorovou rezervou 20 - 30 % pre prípady ďalšieho rozšírenia, aby nebolo potrebné meniť celú skrinku. Najdôležitejším parametrom pri rozvádzačoch a rozvodniciach je počet modulov, resp. pozícii pre prístroje. Max. počet modulov na 1 rad býva 18, tie s vyšším počtom modulov môžu byť dvoj-, troj- i štvorradové. Majte na pamäti, že rôzne prístroje zaberú rôzne množstvo pozícií - jednofázový istič 1 pozíciu, 3-fázový 3 pozície. Pri výbere rozvádzača či rozvodnice si pre istotu vždy nechajte rezervu v počte niekoľkých modulov. Nikdy totiž neviete, kedy budete potrebovať doplniť istič pre nový zásuvkový alebo svetelný okruh (napr. do prístavby, altánku a pod.). Okrem toho, v podobe modulov do rozvádzača nájdete aj zaujímavé príslušenstvo ako napr. zvonček, 12 V zdroj.

Umiestnenie a inštalácia

Montáž aj zapojenie rozvádzača musí vykonať elektrikár s platným osvedčením. V rodinnom dome sa rozvádzač obvykle nachádza na chodbe alebo v technickej miestnosti. Pre interiérové umiestnenie je základným pravidlom dostupnosť - žiadne skrývanie v skriniach či šatníkoch, ani na schodisku. Najčastejšie sa nachádza pri vstupných dverách alebo v technickej miestnosti, aby k nej mal ľahký prístup nielen odborník, ale aj majiteľ či obyvateľ nehnuteľnosti. V starších bytoch je často vhodné zachovať pôvodnú polohu rozvodnej skrinky pri vstupných dverách, v blízkosti elektromeru, čo znižuje náročnosť drážkovania.

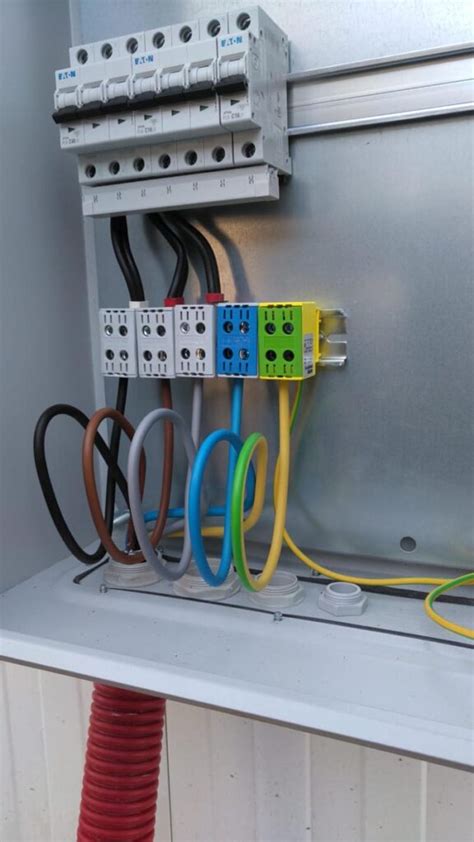

Pri zapojení je mimoriadne dôležité označiť každý jeden drôt a prístroje zapájať výhradne podľa navrhnutej schémy. Po dokončení je nevyhnutné nalepiť certifikát rozvodnej skrine, jej schému a taktiež použiť plastové záslepky na voľné modulové pozície. Šikovné popisky a farebné rozlíšenie okruhov skracujú čas pri revíziách. Rozvodná skriňa pod omietku síce pôsobí nenápadne, na jeho inštaláciu však musíte do steny vysekať pomerne veľký otvor, čo môže byť napr. v paneláku problematické.

Špecifické požiadavky pre elektromerové rozvádzače

Elektromerové rozvádzače sú špecifickou kategóriou, ktorá je predpripravená na montáž elektromeru a ďalších pomocných zariadení. Pri ich výbere je dôležité zohľadniť typ pripojenia (jednofázové alebo trojfázové), počet pozícií pre elektromery a spôsob montáže.

• Jednofázové vs. Trojfázové pripojenie: Jednofázové elektromerové rozvádzače sa zvyčajne inštalujú v objektoch s nízkou spotrebou elektriny alebo tam, kde je dostupné iba jednofázové pripojenie. Trojfázové pripojenie je bežné vo väčších objektoch a pri vyššej spotrebe.
• Dvojtarifné meranie: Pre využitie nočného prúdu (nižšia sadzba elektriny) je potrebné zabezpečiť dvojtarifný elektromer a príslušný elektromerový rozvádzač (jednofázový alebo trojfázový dvojtarif).
• Počet elektromerov: Elektromerové rozvádzače môžu byť navrhnuté pre jeden alebo viacero elektromerov, čo je praktické napríklad pre dvojdomy alebo zdieľané prípojky.
• Výplet (prierez vodičov): Správna voľba výpletu závisí od menovitého prúdu hlavného ističa.
• Hlavný istič: Elektromerová skriňa sa dodáva spolu s hlavným ističom, ktorý je možné zaplombovať. Nie je bežnou súčasťou dodávky elektromerového rozvádzača a musí sa dokúpiť samostatne podľa hodnôt schválených distribučnou spoločnosťou.

Pri kúpe elektromerového rozvádzača je nevyhnutné obdržať aj vyhlásenie o zhode zariadenia s výrobným číslom a potvrdenie o kusovej skúške. Bez týchto dokumentov elektroinštalácia neprejde prvou odbornou prehliadkou a skúškou (revíziou).

Stavebné rozvádzače: Dočasné riešenie pre stavby

Stavebné (staveniskové) rozvádzače sú nevyhnutné pre zabezpečenie dočasného napájania elektrickou energiou na stavbách, pri rekonštrukciách či búracích prácach. Tieto rozvádzače sú vybavené istením, prúdovými chráničmi a zásuvkami s krytím IP44 a vyšším, čo zaručuje ich odolnosť voči vlhkosti a prachu na nechránenom stavenisku. Typicky obsahujú hlavný vypínač pre núdzové odpojenie od prúdu a sú napájané pomocou 400 V zástrčky. Na pripojenie stavebného rozvádzača je potrebné použiť vhodný prívodný kábel, často gumový kábel H07RN-F, a zodpovedajúce priemyselné vidlice.

Moderné energetické riešenia: Solinteg Integ-M hybridné meniče pre fotovoltiku

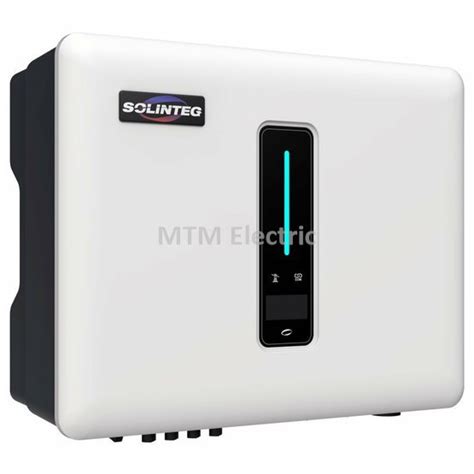

Solinteg predstavuje novú Integ-M sériu hybridných, vysokonapäťových, trojfázových meničov, ktoré vyhovujú požiadavkám moderných fotovoltaických systémov. Solinteg Integ-M (10-20 kVA) je moderný hybridný, vysokonapäťový trojfázový menič navrhnutý pre náročné fotovoltické systémy. Ponúka 2 MPPT trackery, špičkovú účinnosť 98,4 % a podporuje 40A nabíjací/vybíjací prúd s asymetriou až 110 %. Kompatibilný je s vysokonapäťovými batériami Pylontech H2, Dyness a ďalšími.

Integ-M (25-50kVA) disponuje štyrmi MPP trackermi, účinnosťou 98,8%, nabíjacím/vybíjacím prúdom batérie 100A s asymetriou 100%. Výrobca Solinteg patrí medzi technologických lídrov v oblasti inteligentného riadenia energie a ukladania solárnej energie, pričom kladie dôraz na bezpečnosť, spoľahlivosť a dlhodobú efektivitu.

Kľúčové vlastnosti Solinteg Integ-M série (10-20 kVA)

• ✅ Maximálna účinnosť 98,4 %
• ✅ 2 MPP trackery, max. vstupný prúd 30 A
• ✅ Až 110 % asymetria - ideálne pre nevyvážené fázové zaťaženie
• ✅ Max. 40 A nabíjací/vybíjací prúd batérie
• ✅ Široký rozsah batériového napätia 135-750 V
• ✅ Krytie IP65 - vhodný pre vnútorné aj vonkajšie inštalácie
• ✅ Tlakovo odliata konštrukcia, pokročilé chladenie a platforma Solinteg MORE
• ✅ V balení: Smart Meter + WiFi modul

Výhody Solinteg Integ-M série

• ✅ Výkonné zálohovanie - až 200 % preťaženie Back-Up výstupu (60 s)
• ✅ 110 % preťaženie AC výstupu v bežnej prevádzke
• ✅ Rýchly prechod do UPS režimu (< 10 ms)
• ✅ Jednoduchá inštalácia - Plug & Play konektory
• ✅ Solinteg I-svetlo (indikácia napájania & alarmov)
• ✅ OLED displej + správa cez mobilnú aplikáciu
• ✅ Paralelné zapojenie až 10 jednotiek
• ✅ Elegantný a kompaktný dizajn vhodný pre rezidenčné aj komerčné riešenia so zárukou 10 rokov

Solinteg Integ-M je vysoko flexibilný a výkonný hybridný menič pre moderné FV riešenia, ponúkajúci výbornú účinnosť, silné záložné funkcie, jednoduchú inštaláciu a možnosť škálovania až na 10 jednotiek. Medzi ďalšie súvisiace produkty patria Solinteg M2HS-5K-30 (moderný jednofázový hybridný menič), Solinteg EDA-Backup Box 225A (profesionálna záložná/prepínacia jednotka) a Solinteg MHT-10K-25/MHT-12K-25 (vysokonapäťové asymetrické hybridné meniče určené pre komerčné a priemyselné fotovoltaické inštalácie).

Bezpečnosť a legislatíva v elektroinštaláciách

Bezpečnosť je pri elektroinštaláciách najvyššou prioritou. Preto je dôležité dodržiavať všetky platné normy a predpisy, ako sú STN normy. Hotový elektrický rozvádzač ako celok musí vyrobiť firma s príslušným oprávnením od inšpekcie práce. Oprávnenie a dnes vyrábať rozvádzač môže každý elektrotechnik s osvedčením podľa vyhlášky č. 508/2009 Z.z. Toto je veľmi dôležité, aby Váš rozvádzač zostavila osoba, alebo firma s platným osvedčením, aby bola garantovaná odbornosť a minimálne požiadavky na bezpečnosť. Treba si uvedomiť že každý rozvádzač NN je určeným výrobkom v zmysle § 4 zákona č. 56/2018 Z.z. V zmysle § 5 zákona č. 56/1999 Z.z. a § 6 NV č. 148/2016 Z.z.

K rozvádzaču musí výrobca dodať typový (výrobný) štítok, protokol o kusových skúškach, dokumentáciu s pokynmi na inštaláciu, prevádzku a údržbu a vyhlásenie o zhode s technickými predpismi. Ak niektorý z týchto dokumentov chýba, elektroinštalácia nevyhovie prvej odbornej prehliadke a odbornej skúške (revízii).

Rozvádzač musí byť správne umiestnený hlavne s ohľadom na predtým určené vonkajšie vplyvy. To znamená že musí byť písomne vypracovaný protokol o určení vonkajších vplyvov a vyrobený rozvádzač musí spĺňať podmienky pre dané prostredie, hlavne svojím vyhotovením a krytím. Treba si uvedomiť hlavne v rodinných domoch a bytoch, kde je vhodné rozvádzač umiestniť. V rozvádzačoch sa nachádza hlavný vypínač, ku ktorému musí byť jednoznačný prístup, v prípade nutnosti vypnutia elektrickej inštalácie. To môže nastať v prípade nebezpečenstva, ohrozenia života, zdravia, alebo v prípade požiaru.

Základná ochrana pre zabránenie priameho dotyku s nebezpečnými živými časťami je základná izolácia živých častí. Ochrana pri poruche zabezpečuje, že neživé vodivé časti v rozvádzači musia mať trvalý potenciál zeme prostredníctvom pripojenia ochranného vodiča.
