Inštalačné steny Knauf: Komplexný Sprievodca Riešeniami

Konštrukcie stien, najmä v modernom stavebníctve, musia spĺňať široké spektrum požiadaviek od stability a odolnosti až po akustické a požiarne predelenie. Každú takúto základnú stenu je možné prispôsobiť požiadavkám konečného užívateľa napríklad prevedením inštalačných predstien a ďalšími úpravami, ktoré zabezpečia dlhodobú funkčnosť celého objektu. Knauf ponúka komplexné riešenia pre rôzne typy stien, ktoré efektívne integrujú inštalačné dutiny a medzery, čím zvyšujú komfort a praktickosť priestorov. Tieto riešenia umožňujú pomerne jednoducho upraviť konštrukciu a splniť celú paletu požiadaviek, ktorá je pri drevostavbách rovnako dosiahnuteľná, ako pri objektoch postavených klasickou technológiou.

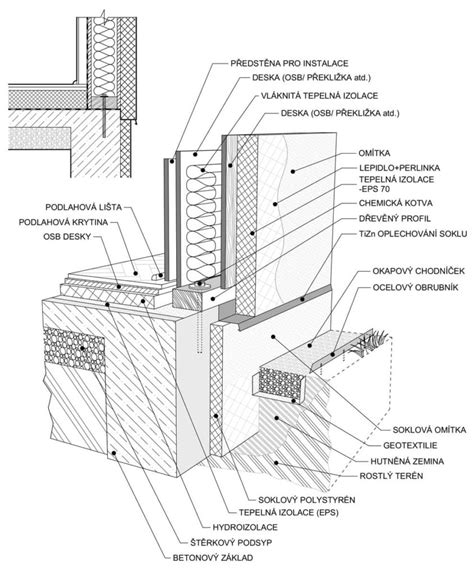

Inštalačné roviny v nosných stenách drevostavieb

Základným konštrukčným prvkom drevostavby sú nosné steny, ktoré zaisťujú stabilitu, odolnosť proti klimatickým vplyvom a plnia funkciu akustického a požiarneho predelu medzi vnútorným a vonkajším prostredím. Pre efektívne a bezpečné vedenie inštalácií v týchto konštrukciách sú k dispozícii varianty s integrovanou inštalačnou rovinou.

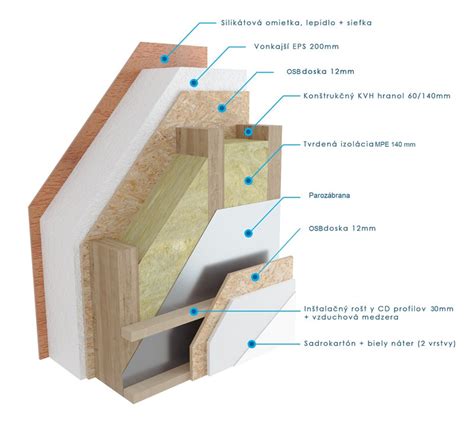

Difúzne uzavretá/otvorená konštrukcia s inštalačnou rovinou

Ide o bežne rozšírenú skladbu nosnej drevenej steny, ktorá splní nadštandardné požiadavky. Oproti základnej variante ponúka bezpečné vedenie inštalácií a podstatne lepšiu nepriezvučnosť (dB). Dodatočné zateplenie je prevedené pomocou EPS alebo minerálnej vlny. Štandardná konštrukcia drevostavby, ktorú je možné prispôsobiť pre difúzne otvorenú skladbu.

• Použitie: Bežne rozšírená skladba nosnej drevenej steny, ktorá splní nadštandardné požiadavky.
• Požiarna odolnosť: REI 30 - 90 minút
• Akustika: Rw = 53 dB
• Parozábrana: LDS 100
• Materiály Knauf:
  • Zatepľovací systém: Knauf Silikónová omietka, Penetračný náter pod silikónovú omietku Knauf, Lepiaca a armovacia stierka Knauf Uniritmo;
  • Opláštenie steny z exteriéru: Sadrovláknitá doska Knauf Vidiwall;
  • Inštalačná rovina: Sadrokartónová doska Knauf Diamant, priame / akustické závesy, Knauf CD + UD profily
• Prierez nosného prvku: 50/180 alebo 60/140
• Izolácia v dutine: 180 mm napr. Knauf Insulation MPE alebo 140 mm Knauf Insulation UNIFIT

Difúzne otvorená konštrukcia s inštalačnou rovinou pre pasívne domy

Špeciálna difúzne otvorená konštrukcia obvodovej steny Knauf - Climacell s inštalačnou dutinou využíva najlepšie vlastnosti dosky Knauf Diamant v spojení so špeciálnou armovacou stierkou Knauf Uniritmo a minerálnou alebo silikónovou omietkou Knauf. Táto skladba je určená pre konštrukciu pasívnych domov. Dodatočné zateplenie je prevedené pomocou drevovláknitej izolačnej fasádnej dosky. Konštrukciu je možné prispôsobiť podľa hrúbky použitej izolácie.

Inštalačné priečky W116 s oceľovou podkonštrukciou

Medzi deliace priečky Knauf s oceľovou podkonštrukciou, opláštené sadrokartónovými doskami, patrí aj špecifická inštalačná priečka. Priečky sú vhodné do bytových priestorov, administratívnych budov a škôl a pod. Vo variante s rôznymi požiadavkami na akustiku a požiarnu odolnosť.

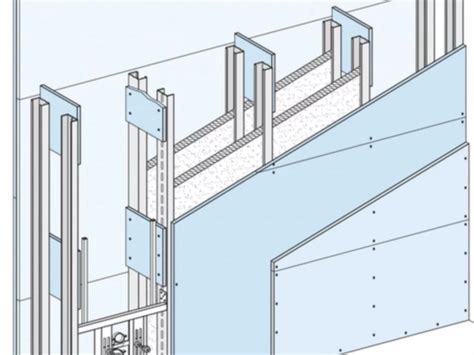

Knauf W116 - špecializovaná inštalačná priečka

W 116 Inštalačná priečka s oceľovou podkonštrukciou a opláštením je riešením s dvojitou podkonštrukciou a dvojvrstvovým opláštením SDK doskami Knauf. Tieto priečky sú vhodné pre vedenie inštalácií, napr. vodovodné, kanalizačné potrubie a pod.

Predsadené steny Knauf a inštalačná medzera

Predsadené a šachtové steny Knauf môžu pomôcť i tam, kde existujúca stena akusticky nestačí. Predsadené steny Knauf sú bez zveličenia ekonomicky najúčinnejším akustickým opatrením. Aj tu možno použiť rôzne typy dosiek (WHITE, RED Piano, DIAMANT, SILENTBOARD) a dosiahnuť výrazné zmeny účinnosti.

Predsadená stena predstavuje riešenia pre niekoľko požiadaviek naraz:

• nie je nutné opravovať nevyhovujúci povrch existujúcej steny
• do predsadenej steny možno vložiť tepelnú izoláciu pre zateplenie zvnútra
• získame inštalačnú medzeru, do ktorej možno vložiť dodatočnú inštaláciu, bez toho aby sme museli zasahovať do pôvodnej steny
• dokážeme zvýšiť vzduchovú nepriezvučnosť existujúcej steny. Miera, do akej sa prejavia takéto opatrenia, závisí bezprostredne na plošnej hmotnosti vylepšovanej steny. Z hľadiska užívateľského je pritom dôležitý výsledok, teda vzduchová nepriezvučnosť nového systému pozostávajúceho z pôvodnej steny a z predsadenej steny.

Knauf ponúka rôzne typy predsadených stien:

• W 623 Kotvená predsadená stena: Je tvorená z profilov CD a UD, ktoré sú ukotvené pomocou priamych závesov k existujúcej nosnej konštrukcii. Konštrukcia je opláštená sadrokartónovými doskami podľa požiadaviek napr. akustika, požiarna odolnosť. Výhodou predsadenej steny tejto konštrukcie je jej maximálna výška až do 10 m.
• W 625 Voľne stojaca predsadená stena: Je tvorená z profilov CW a opláštená sadrokartónovými doskami v závislosti od požadovaných vlastností (akustika, požiarna odolnosť). Kvôli stabilite celej konštrukcie sa používajú len profily CW 75 alebo CW 100.
• W 626 Voľne stojaca predsadená stena: Je tvorená z profilov CW a opláštená dvoma sadrokartónovými doskami, čím je zaručená jej stabilita a tuhosť.

Šachtové steny Knauf pre komplexné inštalácie

Šachtové steny Knauf sú navrhnuté na zakrytie a izoláciu komplexných inštalácií. Ponúkajú požiarnu odolnosť z oboch strán a sú kľúčové pre bezpečné vedenie technických rozvodov.

Prehľad typov šachtových stien Knauf:

• W 628-A Šachtová stena opláštená doskami Knauf Fireboard: Je tvorená L - uholníkmi alebo profilmi UW a CW. Max. výška steny je 2 m. Opláštenie je realizované doskami Fireboard, hrúbka dosky závislosti od požadovanej požiarnej odolnosti. Výhodou tejto šachtovej steny je vďaka šírke 2,0 m, jej neobmedzená výška. Dilatáciu je povinné vytvoriť až po 15 m, aby nedochádzalo k praskaniu konštrukcie.
• W 628-B Šachtová stena s kovovou podkonštrukciou: Je tvorená profilmi CW a je ju možné použiť pre zakrytie šácht ľubovoľnej šírky. Používajú sa oceľové profily CW, po stranách ukotvené pomocou profilov CW, horné a spodné upevnenie pomocou UW profilov. Zvislé opláštenie je doskami RED Piano / Fireboard/ Diamant, vodorovné opláštenie Massivbauplatte / Silentboard.
• W 629 Šachtová stena so zdvojenými profilmi: Je tvorená zdvojenými profilmi CW, ktoré sú navzájom spojené skrutkami LN, opláštenie z dosiek Knauf RED Piano alebo Knauf Fireboard. Požiarna odolnosť v rozsahu od 30 - 120 minút.
• W 630 Šachtová stena s oceľovými priečnikmi: S vodorovnými profilmi CW, opláštená sadrokartónovými alebo sadrovláknitými doskami. Profily UW sú montované zvislo a profily CW sú kladené vodorovne. Maximálna šírka tejto šachty je 5 m.

Porovnanie kľúčových vlastností vybraných inštalačných stien Knauf

Pre lepšiu orientáciu v ponuke inštalačných stien Knauf prinášame porovnanie ich základných parametrov.
