Komplexný sprievodca hydraulickými tabuľkami a vodovodným potrubím

Vykurovacie siete, vykurovacie systémy budov, hydraulické obvody strojov, drenážne systémy a vodovodné potrubia - všetky tieto objekty sa skladajú z potrubí. Inžinierske komunikácie vytvorené na ich základe sú najúspornejším spôsobom prepravy rôznych látok. Pre efektívny a bezpečný chod týchto systémov je nevyhnutné správne dimenzovanie, výber materiálov a dodržiavanie noriem. Tento článok poskytuje ucelené informácie o hydraulických výpočtoch, typoch potrubí, ich vlastnostiach a dôležitosti noriem v praxi.

Normy a výpočtové metódy vnútorných vodovodov

V rámci dimenzovania a návrhu vodovodných systémov sa v Slovenskej a Českej republike uplatňujú rôzne normy, ktoré zabezpečujú funkčnosť a bezpečnosť prevádzky. Zároveň s normou ČSN 75 5455 "Výpočet vnitřních vodovodů" platí aj ČSN EN 806-3 "Vnitřní vodovod pro rozvod vody určené k lidské spotřebě - Část 3: Dimenzování potrubí - Zjednodušená metoda". ČSN EN 806-3 uvádza zjednodušenú výpočtovú metódu pre dimenzovanie potrubí bežných inštalácií vnútorného vodovodu. Podľa tejto normy nie je možné dimenzovať potrubie požiarneho vodovodu a cirkulačné potrubie teplé vody. V České republice sa podľa tejto normy nemôžu dimenzovať vodovodné prípojky. Projektant optimalizuje vnútorný vodovod podľa EN 806, aby udržal stabilné prietoky, hygienické podmienky v TÚV, bezpečnú teplotu a správne dimenzie potrubí. Preto posudzuje hydrauliku, hygienu a materiály s ohľadom na mikrobiálny rast a stagnáciu. Projektant používa EN 806-1 až 5 ako základ pre návrh vnútorného vodovodu vrátane dimenzovania, cirkulácie TÚV a hygieny. STN 73 6660 síce existuje, avšak má staršie vydanie. Preto slúži len ako doplnkový rámec a projektant sa opiera hlavne o EN 806, technické katalógy a hygienické zásady. ÚNMS SR zdôrazňuje, že normy sú dobrovoľné, pokiaľ na ne neodkazuje špecifický predpis. Preto projektant používa normy ako odborné odporúčania, nie ako záväzné právo.

Hydraulické výpočty a straty trením

Straty trením sa určujú podľa diagramu v našom prospekte počítaného podľa Colebrooka, kde potrubie nad 200 mm s k = 0,01 mm a potrubie menšie s k = 0,005 mm. Údaje o normatívnej spotrebe vody jednotlivými sanitárnymi zariadeniami sú uvedené v dodatku k SNiP 2.04.01-85. Tento dokument upravuje výstavbu kanalizačných sietí a vnútorných vodovodných systémov. Ak máte v úmysle používať súčasne niekoľko zariadení, tok sa sčítava. Dôležité! Na potrubie požiarnej vody sa uplatňuje toto pravidlo: v prípade jedného prúdu musí mať prietok najmenej 2,5 litra / s.

Výpočet tlakovej straty v časti potrubia známej dĺžky je pomerne jednoduchý. Ale tu musíte použiť slušné množstvo premenných. Ich hodnoty nájdete v adresároch. P - tlaková strata v metroch vody. Táto vlastnosť je použiteľná vzhľadom na skutočnosť, že sa mení tlak vody v jej prietoku; b - hydraulický sklon potrubia; L je dĺžka potrubia v metroch; K je špeciálny koeficient. Tento vzorec je výrazne zjednodušený. V praxi sú tlakové straty spôsobené ventilmi a ohybmi rúrok. Niektoré prvky vyššie uvedeného vzorca treba komentovať. Šance sú jednoduché. Jeho hodnoty sú uvedené v SNiPa č. Dôležité! prietok. drsnosť stien. Tento indikátor zase závisí od materiálu potrubia (povrch HDPE alebo polypropylénu je hladší ako povrch ocele). V niektorých prípadoch je dôležitým faktorom vek vodovodných potrubí.

Ak chcete vyriešiť problém spojený s určením hydraulického sklonu pomocou kalkulačky, môžete úplne použiť tabuľku hydraulických výpočtov vodných potrubí vyvinutú spoločnosťou Shevelev F.A. Obsahuje údaje pre rôzne priemery, materiály a prietoky. Okrem toho tabuľka obsahuje zmeny a doplnenia týkajúce sa starých potrubí. Tu by sa však mal objasniť jeden bod: korekcie veku sa nevzťahujú na všetky typy výrobkov z polymérnych rúrok.

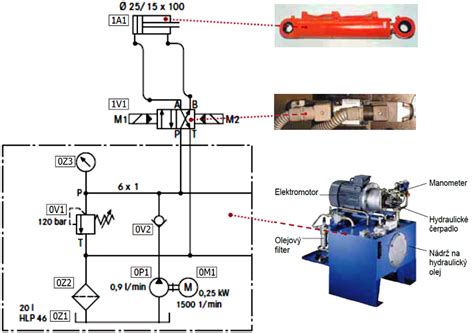

Schéma hydraulického obvodu

Pri analýze výsledkov výpočtu tlakovej straty treba mať na pamäti, že väčšina inštalatérskych zariadení vyžaduje pre normálnu prevádzku určitý tlak. SNiP, prijatý pred 30 rokmi, poskytuje údaje o už zastaranom vybavení. Modernejšie modely domácich a sanitárnych zariadení vyžadujú pre normálnu prevádzku, aby pretlak bol najmenej 0,3 kgf / cm2 (alebo 3 metre tlaku). Pre lepšiu asimiláciu informácií nižšie je uvedený príklad hydraulického výpočtu zásobovania plastovou vodou. Na vedomie! Keď sa systém dodávky vody uvedie do prevádzky, skúšky sa vykonávajú pri tlaku rovnajúcom sa najmenej pracovníkovi vynásobenému faktorom 1,3.

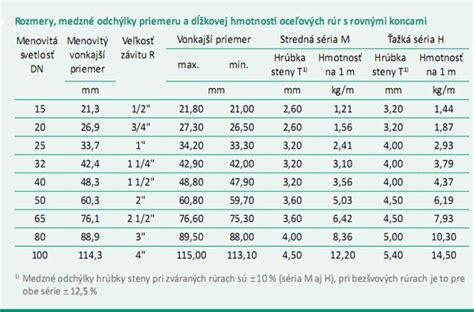

Priemery a označovanie potrubí

Označenie DN (Diameter Nominal - menovitý priemer) patrí medzi základné technické údaje pri návrhu a realizácii potrubných rozvodov. Rozmery potrubia DN určujú menovitú veľkosť potrubia, podľa ktorej sa navrhujú a kombinujú všetky komponenty systému - rúry, tvarovky, kolená, redukcie, armatúry, ventily, klapky a príruby. DN je štandardizovaný spôsob označovania veľkosti potrubia a potrubných komponentov potrebných na napájanie potrubných rozvodov a nádrží. Vychádza z približného vnútorného priemeru v milimetroch. Menovitý priemer je referenčná hodnota, nie presné meranie. Všetky prvky potrubného systému označujeme a DN. DN rozmer potrubia označuje veľkosti potrubia, ktoré zabezpečuje kompatibilitu všetkých prvkov potrubného systému. Neudáva presný vnútorný priemer, ale slúži ako jednotný technický štandard. Správne zvolený DN zjednodušuje návrh, montáž a eliminuje chyby pri kombinovaní potrubí, tvaroviek a armatúr.

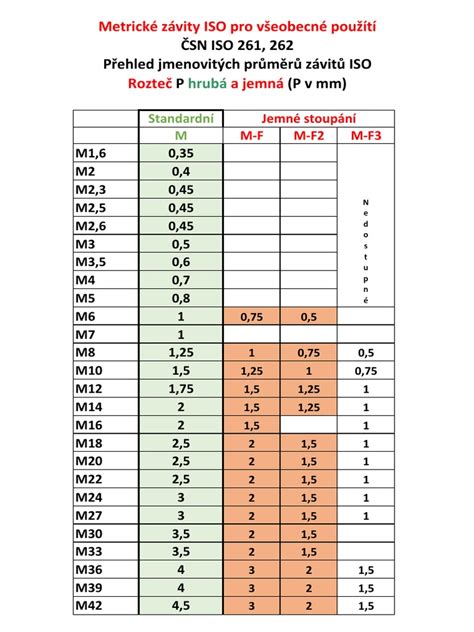

Palcové závity v hydraulike

Zdá sa vám, že závit ventilu, výmenníka - alebo akéhokoľvek hydraulického zariadenia s závitovými spojmi - nespĺňa normy? Nie je to tá veľkosť, akú mal byť? Koľko mm by mal mať závit 1 palec? Mnoho ľudí je presvedčených, že palec v hydraulike zodpovedá tomu istému predpokladu ako v matematike a že taký závit musí mať 24 mm. To však nie je pravda - pretože palcové závity boli v priebehu rokov prispôsobené rúram o takejto priemeru. Vyššie uvedená tabuľka palcových rúrkových závitov sa vzťahuje na závity BSP, čo je štandard bežne používaný v Európe, vo väčšine krajín. Je to štandardizovaná veľkosť závitu vytvorená v 19. storočí s cieľom dosiahnuť kompatibilitu hydraulických zariadení v rôznych krajinách. Tento štandard bol vytvorený vo Veľkej Británii a jeho rozšírením je British Standard Pipe. Veľkosť závitu je najlepšie zmerať posuvným meradlom, samozrejme je potrebné ho skontrolovať tak, aby ste zachytili jeho priemer, t.j. najdlhšiu os, ktorá pretína celý závit.

Závit 1 palec je vedľa závitu 3/4 palca najčastejšie používaný rozmer v hydraulike, ideálne vyhovujúci potrebám rodinných domov. Rozmery závitu 5/4 - koľko mm majú závity 1 1/4"? Závity 5/4" sú o niečo väčšie, dnes v novom stavebníctve používané rozhodne menej často ako kedysi. V minulosti, v časoch bežného používania tzv. otvorených systémov pracujúcich gravitačne (t.j. bez čerpadla), boli používané veľmi často. Závit 3/4 palca - často označovaný jednoducho ako závit 3/4" - má nasledujúce rozmery: 24,1 mm (vnútorný závit 3/4") a 26,4 mm (vonkajší závit 3/4"). Je to vedľa 1-palových závitov jeden z najpopulárnejších rozmerov používaných v hydraulike. Závit 1/2 palca je jedným z menších rozmerov, menej často používaným v stavebníctve ako predchádzajúce typy, teda závity s veľkosťou 1 palec a 3/4 palca. Napriek tomu nie je zriedkavý a často sa používa. Ako uvádza vyššie uvedená tabuľka rozmerov závitov - závit 1/4 palca má rozmery: 11,5 mm (vnútorný závit 1/4") a 13,2 mm (vonkajší závit 1/4"). Závit 1/4 palca je vo všeobecnosti dosť malý, čo nevedie k veľkej priepustnosti. Závity 3/8 sú dosť malé a používajú sa sporadicky. Zriedka sa vyskytujú v inštaláciách ÚK a TÚV, napriek tomu sa občas objavujú.

Pre lepšiu orientáciu v palcových závitoch uvádzame prehľadnú tabuľku:

Označenie závitu (palce) Vnútorný priemer (mm) Vonkajší priemer (mm)
1/4" 11,5 13,2
3/8" (sporadicky používané) (sporadicky používané)
1/2" (menej časté ako 3/4" a 1") (menej časté ako 3/4" a 1")
3/4" 24,1 26,4
1" (najčastejšie používané) (najčastejšie používané)
1 1/4" (5/4") (používané menej často) (používané menej často)

Potrubia Schedule 10

Rúry Schedule10 majú jedinečné vlastnosti, vďaka ktorým sú široko používané v rôznych priemyselných odvetviach. Tento príspevok komplexne načrtne všetky základné informácie týkajúce sa potrubí Schedule 10, čo vám umožní lepšie pochopiť ich rôznorodé aplikácie. Potrubie Schedule 10 je forma svetlostenného potrubia, ktoré zvyčajne opisuje tenkostenné potrubie s menovitým priemerom a hrúbkou steny od 1/8″ do 4″. Táto kategória potrubí sa primárne používa na nízkotlakové úlohy, ako je drenáž, vodovodné potrubia, zavlažovacie systémy a niektoré nekritické inžinierske účely. Príležitostne sa tiež označuje ako potrubie triedy 150 alebo štandardná hmotnosť. Keďže potrubia Schedule 10 sú tenšie ako iné typy potrubí, vrátane potrubí Schedule 20, 40 a 80, možno ich ľahko ohýbať do tvarov bez potreby ďalších tvaroviek alebo príslušenstva. Okrem toho ich hladké vnútorné steny pomáhajú pri znižovaní tlakových strát pri preprave tekutín z bodu A do B. Napokon, vďaka ich ľahkej konštrukcii v porovnaní s ťažšími oceľovými rúrami, ako sú potrubia Schedule 40, sú náklady na inštaláciu potrubí Schedule 10 zvyčajne oveľa nižšie. Rúry Schedule 10 majú v porovnaní so štandardnými rúrami tenšiu stenu, vďaka čomu sú ľahké a flexibilné. Tieto rúry sú zvyčajne vyrobené z nehrdzavejúcej ocele, ktorá poskytuje odolnosť proti korózii a oxidácii. Znížená hrúbka steny rúrok Schedule 10 ich tiež robí odolnejšími voči vibráciám, vďaka čomu sú ideálne na použitie vo vysokotlakových aplikáciách.

Rúry Schedule 10 nachádzajú široké využitie v rôznych priemyselných odvetviach, ako je chemický, námorný a petrochemický priemysel. Používajú sa na prepravu vody, plynov a chemikálií, ako aj na dávkovanie ropných produktov. Okrem toho slúžia ako kľúčový komponent v rôznych stavebných podnikoch, ako sú systémy HVAC, elektrické vedenia a zábradlia. Keď už hovoríme o materiáli, potrubia Schedule 10 sa zvyčajne skladajú z nehrdzavejúcej ocele, zliatiny železa a chrómu. Zloženie ocele použitej na výrobu rúr podľa plánu 10 závisí od triedy a zamýšľaného použitia. Pri definovaní väčšiny potrubí podľa schémy 10 sa uprednostňuje nehrdzavejúca oceľ 304 alebo 316 kvôli ich výnimočnej odolnosti proti korózii a trvanlivosti. Konkrétne sú rúrky Schedule 10 preferované pre ich ľahké a flexibilné vlastnosti, vďaka čomu sú ideálne pre určité aplikácie. Na iné účely však môžu byť vhodnejšie alternatívne potrubia, ako napríklad Plán 40 alebo 80. Napríklad potrubia podľa plánu 40 majú hrubšie steny a dokážu vydržať väčší tlak ako rúry podľa plánu 10, zatiaľ čo rúry podľa plánu 80 majú steny ešte hrubšie a vydržia vyšší tlak.

Materiály potrubí a ich vlastnosti

Projektant volí materiál potrubia podľa stability pri vysokých teplotách TÚV, odolnosti proti korózii, zanášaniu a bezpečnosti spojov. Zhotoviteľ následne montuje potrubie podľa odporúčaného systému spojovania výrobcu. Pre porovnanie vlastností rôznych materiálov potrubí uvádzame nasledujúcu tabuľku:

Materiál Hygiena Difúzna tesnosť Hlučnosť Prevádzková vhodnosť
PP-R stredná nižšia vyššia vhodný najmä pre studenú vodu
PE-X/AL vysoká vysoká nízka univerzálny
Meď vysoká výborná nízka vhodná pre TÚV
Nerez veľmi vysoká výborná nízka vhodná pre citlivé prevádzky

Porovnanie vychádza z odporúčaní výrobcov (Geberit, Viega, Rehau) a odborných článkov.

Projektant volí PE-X/AL pre teplotnú a hygienickú stabilitu. Systém využíva nerezové potrubia, ktoré podporujú hygienu a dlhú životnosť. Meď je vhodná pre dlhodobú prevádzku TÚV.

Zanášanie potrubí

Graf porovnáva relatívnu mieru zanášania potrubí pri prevádzke TÚV, čo preukazuje najvyššie riziko pri PP-R, zatiaľ čo nerez poskytuje najvyššiu prevádzkovú stabilitu. Porovnanie vychádza z hygienickej stability materiálov v systémoch TÚV, kde teplota a stagnácia ovplyvňujú tvorbu usadenín. PP-R vykazuje zvýšenú mieru zanášania v dôsledku difúznych vlastností a nižšej tepelnej odolnosti. PE-X/AL znižuje riziko vďaka difúznej bariére, zatiaľ čo meď a nerez minimalizujú usadzovanie pri vyšších teplotách. Preto projektant volí materiál nielen podľa ceny, ale podľa hygienickej stability a prevádzkových intervalov údržby.

Graf relatívnej miery zanášania potrubí v systémoch TÚV podľa materiálu

Graf uvádza relatívnu mieru zanášania potrubí pri prevádzke TÚV v závislosti od typu materiálu a potvrdzuje, že správny výber redukuje prevádzkové riziká. Výrazne vyššiu mieru zanášania má PP-R, zatiaľ čo nerez a meď dosahujú stabilitu vďaka odolnosti voči korózii a biofilmu. Preto projektant uprednostní materiály s nízkym zanášaním, keď rieši objekty s prerušovanou prevádzkou.

Ďalšie vlastnosti a požiadavky na potrubia

Horľavosť materiálu: potrubie je určené pre uloženie do zeme, kde sa tento parameter nevyžaduje. Pre iné použitie v kolektoroch alebo pod mostné konštrukcie, je nutné potrubie dostatočne tepelne izolovať proti teplotám nad 60º C. Požiadavky na mieru zhutnenia lôžka a obsypu: optimálne zhutnenie lôžka je okolo 85% PS, zhutnenie obsypu pod komunikáciou 93% PS. Miera zhutnenia u tlakových potrubí nemá tak zásadný vplyv na následnú deformáciu potrubia vzhľadom k tuhosti potrubia, vďaka vnútornému pretlaku.

Návrh, inštalácia a údržba vodovodných systémov

Pokročilý návrh vnútorného vodovodu spája hydrauliku, hygienu a materiálové riešenie do jedného funkčného systému. Projektant optimalizuje dimenzie potrubí, dĺžky odbočiek a cirkuláciu TÚV, čím eliminuje stagnáciu a teplotné výkyvy. Odborná montáž s dilatačnými prvkami a akustickým uchytením znižuje hluk aj poruchovosť. Dlhodobo funkčný vnútorný vodovod vzniká iba vtedy, ak návrh, montáž a prevádzka rešpektujú technické normy, eliminujú stagnáciu a udržiavajú stabilné hydraulické a hygienické podmienky.

Zhotoviteľ následne montuje potrubia s dilatačnou ochranou a správnymi úchytmi. Navyše správca zabezpečí hygienickú prevádzku, preplachy a kontrolu teplôt. Projektant nevyberá priemer potrubí podľa tabuliek izolovane. Preto posudzuje súbeh odberov, tlakové straty v tvarovkách a výšku budovy. Výsledný tlak pri odbernom mieste nesmie ovplyvniť komfort používateľov ani spôsobiť kavitáciu. Navyše väčšie priemery spôsobujú stagnáciu, zhoršenie hygieny a pomalší cirkulačný ohrev. Stabilná teplota v TÚV zabraňuje mikrobiálnemu rastu. Projektant preto navrhne cirkuláciu s tepelnou izoláciou, vyvážením a kontrolou teploty podľa EN 806-2 a EN 806-5. Prevádzka s dlhým čakaním na teplú vodu zvyšuje nielen spotrebu vody, ale aj hygienické riziko.

Minimalizácia hluku a stagnácie

Hluk v rozvodoch nevzniká iba v potrubí, ale aj na tvarovkách a armatúrach. Projektant preto volí primerané rýchlosti prietoku, vhodné tvarovky a tlmiace uchytenie. Nižšia rýchlosť prúdenia chráni potrubie, eliminuje namáhanie spojov a znižuje riziko porúch. Stagnácia vody podporuje vznik biofilmu, ktorý výrazne komplikuje hygienickú údržbu potrubí. Projektant preto optimalizuje rozvádzače, aby zabezpečil rovnomernú cirkuláciu vody. Zhotoviteľ minimalizuje mŕtve vetvy a správca objektu vykonáva pravidelné preplachy a chemické čistenie počas odstávok.

Projektant navrhne vnútorný vodovod podľa odporúčaných hodnôt EN 806, aby zabezpečil hygienu pitnej vody, dostatočný tlak a stabilnú cirkuláciu TÚV. Optimálne parametre hydrauliky a hygieny podľa EN 806 podporujú spoľahlivý tlak, rýchlu reakciu pri odbere a prevenciu mikrobiálneho rastu. Projektant navrhne rýchlosť prietoku tak, aby systém nezvyšoval hluk, zároveň minimalizoval trvalú stagnáciu v krátkych odbočkách. Pri TÚV sleduje cirkuláciu, izoláciu potrubia a tepelnú stabilitu, ktorá eliminuje riziko biofilmu. Montážnik vytvorí pevné a klzné body, čím ochráni dilatačne namáhané úseky. Správca následne udržiava prevádzku preplachmi a kontrolou teploty.

Odporúčané hodnoty pre návrh vnútorného vodovodu

Parameter / Hodnota Studená voda TÚV - Rozvod TÚV - Cirkulácia Poznámka
Odporúčaná rýchlosť prietoku 1,0-2,0 m/s 1,0-1,5 m/s 0,2-0,7 m/s Vyššie rýchlosti zvyšujú hluk
Teplota vody 5-25 °C 50-60 °C ≥50 °C pri návrate Hygiena a WHO odporúčania
Minimálny funkčný tlak pri odbere 0,15-0,20 MPa 0,20-0,30 MPa 0,15 MPa Komfort a hydraulika
Max. dĺžka odbočky k armatúre 3-5 m 1,5-3 m - Pre zníženie stagnácie
Izolácia potrubia (λ max) 0,040 W/m·K 0,035 W/m·K 0,032 W/m·K Podľa energetickej optimalizácie
Pevné body vs. klzné body Kombinovať Kombinovať Kombinovať Kvôli dilatácii
Odporúčaný materiál PE-X/AL, PP-R Meď, PE-X/AL Nerez, Meď Podľa hygieny a životnosti
Interval kontrolovaných preplachov Pri odstávkach 3-6 mes. 1-3 mes. Hygiena a prevádzka

Hodnoty tvoria rozhodovaciu pomôcku, ktorú projektant používa pri návrhu a optimalizácii hydrauliky, cirkulácie TÚV a prevádzky podľa rámca EN 806. Zohľadňujú hygienu, rýchlosť prietoku, dĺžky odbočiek, izoláciu a tlak pri odbere, aby systém neohrozoval komfort ani mikrobiálnu bezpečnosť.

Odporúčané parametre pre návrh a prevádzku vodovodných systémov

Spojovanie potrubí a tvarovky

Sortiment tvaroviek: Pre spájanie sa používajú štandardné vstrekované tvarovky pre zváranie na tupo a elektrotvarovky, ktoré sú vyrábané v širokom sortimente. Pri spájaní pomocou elektrotvaroviek sa z koncov potrubia musí mechanicky oškrabať zoxidovaná vrstva.

Softvérová podpora pre hydraulické výpočty

Výpočet vykurovania súkromného domu je pomerne komplikovaný postup. Špeciálne programy to však výrazne zjednodušujú. V súčasnosti je k dispozícii výber niekoľkých online služieb tohto typu.

  • Program Oventrop pre výber polypropylénových rúr: Pred jeho spustením musíte určiť požadované vybavenie a vykonať nastavenia. Na konci výpočtov dostane užívateľ niekoľko možností realizácie vykurovacieho systému. Tento hydraulický výpočtový softvér vám umožňuje vybrať potrubné prvky potrubia požadovaného priemeru a určiť prietok chladiacej kvapaliny. Je to spoľahlivý pomocník pri výpočte jedno- a dvojtrubkových štruktúr. Pohodlie práce je jednou z hlavných výhod spolupráce Oventrop.
  • Program HERZ CO: výpočet zohľadňujúci zberateľa: Tento softvér je voľne k dispozícii. To vám umožňuje vykonávať výpočty bez ohľadu na počet potrubí. Program sa tiež zameriava na výpočet jedno a dvoj rúrkových vykurovacích systémov. Výsledky výpočtu sú zobrazené v grafickej a schematickej podobe. HERZ CO má pomocnú funkciu. Program má modul, ktorý vykonáva funkciu vyhľadávania a lokalizácie chýb.
  • Softvérový produkt Instal-Therm HCR: Pomocou tohto softvéru je možné počítať radiátory a povrchové vykurovanie. Súčasťou dodávky je modul Tece, ktorý obsahuje postupy na navrhovanie rôznych typov systémov zásobovania vodou, skenovanie výkresov a výpočet tepelných strát.
  • Počítačový program "TRANZIT": Tento softvérový balík umožňuje viacrozmerný hydraulický výpočet potrubí, v ktorých sa nachádzajú medziľahlé čerpacie stanice ropy (ďalej len „NPS“). Výsledok výpočtu je uvedený vo forme údajov o charakteristikách gravitačných rezov kmeňa a rýchlosti čerpania.

Certifikácia výrobkov

Certifikácia výrobkov: potrubie je certifikované pre Českú Republiku akreditovanou skúšobňou ITC Zlín a pre Slovenskú republiku akreditovanou skúšobňou VÚSAPL a.s. Nitra. Frekvencie kontrolných skúšok sú v ČR prevádzané nezávislou skúšobňou - ITC Zlín.
