V kontexte náhradných dielov a príslušenstva pre plynové kotly sa často stretávame s potrebou špecifických komponentov, ako sú ventily. Tento článok sa zameriava na plynový ventil Honeywell V4600C 1029, jeho vlastnosti a súvislosti s inými typmi ventilov a súčiastok.

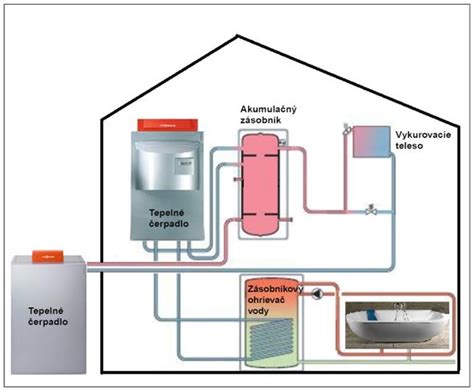

Typy a funkcie ventilov vo vykurovacích systémoch
Vykurovacie systémy, najmä tie založené na plynových kotloch, využívajú rôzne typy ventilov na reguláciu prietoku plynu, vody alebo na zabezpečenie správnej funkcie celého zariadenia. Medzi bežné typy patria:
- Trojcestné ventily: Používajú sa na miešanie alebo rozdeľovanie prietoku. V systémoch s kotlami môžu slúžiť na riadenie prietoku cez rôzne okruhy alebo na miešanie teplej a studenej vody.
- Regulačné ventily na radiátory: Tieto ventily, často označované ako termostatické ventily, umožňujú individuálne nastavenie teploty v každej miestnosti. Príkladom je regulačný ventil na radiátor Honeywell Rondostat HR-20, ktorý umožňuje presné nastavenie dennej a nočnej teploty s možnosťou programovania dní individuálne alebo v skupinách.
- Rohové ventily a T ventily: Tieto základné armatúry sa používajú na pripojenie potrubí a vytvorenie odbočiek.
- Termické ventily: Používajú sa na ochranu systému pred prehriatím, ako napríklad termický ventil TS 130.
Plynový ventil Honeywell V4600C 1029
Plynový ventil Honeywell V4600C 1029 je špecifický komponent určený pre plynové kotly. Hoci priame informácie o tomto konkrétnom modeli v poskytnutom texte chýbajú, jeho označenie naznačuje príslušnosť k produktovej rade Honeywell, ktorá je známa výrobou komponentov pre riadenie plynu a vykurovacích systémov. V kontexte predaja náhradných dielov sa ventil Honeywell V4600C 1029 môže objaviť ako súčasť rozpredávaných kotlov, napríklad plynového kotla Buderus Logamax U124, ktorý bol atmosférický kotol s prirodzeným ťahom, bez ventilátora spalín. Takéto kotly sa často rozpredávajú po súčiastkach pre servisné účely alebo ako zdroj dielov. Zároveň sa v ponukách náhradných dielov objavujú aj iné ventily od značky Honeywell, ako napríklad termostatický ventil TS 130, 3/4 alebo regulačný ventil na radiátor Honeywell Rondostat HR-20. Tieto príklady ilustrujú široké spektrum produktov Honeywell v oblasti regulácie a riadenia.
Ďalšie súčiastky a inštalačný materiál
Okrem samotných ventilov sú pre funkčnosť kotlov a vykurovacích systémov nevyhnutné aj ďalšie komponenty a inštalačný materiál. Do tejto kategórie patria:
- Filtre na vodu, ktoré zabezpečujú čistotu vody v systéme a chránia jeho komponenty.
- Rôzne súčiastky na kotly rôznych značiek, ako napríklad súčiastky na kotol Buderus Logamax U122 / U124 alebo náhradné diely pre Protherm Medved KLZ 30,20.
O spoločnosti Honeywell a jej technológiách
Spoločnosť Honeywell sa dlhodobo zameriava na výskum a výrobu inovatívnych technológií, ktoré reagujú na najvýznamnejšie svetové výzvy plynúce z revolučných trendov vo vede, technológii a spoločnosti. Táto globálna spoločnosť, ktorá sa pravidelne umiestňuje v prestížnom rebríčku 100 najlepších svetových firiem časopisu Fortune, vytvára riešenia zamerané na zlepšenie kvality života, podporu čistej energie a zvýšenie bezpečnosti. Produkty Honeywell umožňujú ľuďom na celom svete efektívnejšie prepojenie, komunikáciu a spoluprácu, čím zvyšujú produktivitu jej zákazníkov.
Honeywell zamestnáva celosvetovo viac ako 127 000 ľudí, z toho 22 000 tvoria inžinieri a vedci. V súčasnosti má v Českej republike viac ako 4 000 zamestnancov.
História regulácie vykurovania a Honeywell
Spoločnosť Honeywell má dlhoročnú tradíciu vo vývoji pokročilých regulačných systémov. Mnohé výrobky Honeywell boli založené na podobných, no komplexnejších systémoch s uzavretou reguláciou. História siaha až do roku 1904, kedy inžinier Mark Honeywell zdokonaľoval teplovzdušné vykurovanie. V roku 1906 založil spoločnosť Honeywell Heating Specialty Co. Incorporated, zameranú na výrobu teplovodných generátorov tepla. Spoločnosť postupne expandovala po celom svete, pričom v roku 1934 získala spoločnosť Time-O-Stat Controls Corporation, čo umožnilo globálnu expanziu s kanceláriami v Toronte, Holandsku, Londýne a Štokholme. Do roku 1941 mala spoločnosť distribútorov v rôznych krajinách vrátane Chile, Panamy, Trinidadu, Nového Zélandu, Argentíny a Južnej Afriky. Do roku 1972 prevádzkovala 25 dcérskych spoločností a 142 pobočiek a spoločných podnikov v piatich krajinách mimo USA.

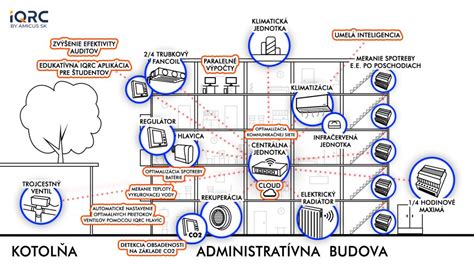

Princíp zónovej regulácie vykurovania
Zónová regulácia predstavuje najmodernejší prístup k riadeniu vykurovania v domácnostiach a bytoch. Tento systém umožňuje nezávislé riadenie priestorovej teploty v každej jednotlivkej miestnosti (zóne) podľa vopred definovaného týždenného časového programu. Týždenný program je možné nastaviť individuálne pre každú miestnosť, čím sa dosahuje optimálne prispôsobenie bežnému režimu využívania jednotlivých priestorov.
Výsledkom zónovej regulácie je nielen zvýšený životný komfort, ale aj významná energetická úspora. Systém je možné ovládať na diaľku s viacerými úrovňami prístupu. Základná úroveň umožňuje prehľad nameraných teplôt a zmenu požadovanej teploty v každej miestnosti. Pokročilejšie úrovne vzdialeného prístupu poskytujú detailné dáta a informácie o správaní vykurovacieho systému.
Podlahové kúrenie a zónová regulácia - ako funguje?

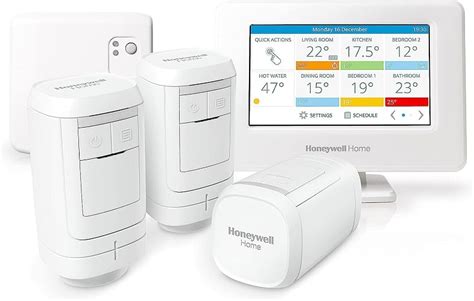

Štartovacia súprava Evohome
Štartovacia súprava systému Evohome umožňuje efektívne riadenie vykurovania a prevzatie kontroly nad spotrebou energie. Súprava obsahuje viacero komponentov pre ovládanie vykurovacieho systému, lokalizovaných do českého jazyka:
- Riadiaca jednotka Evohome Touch ATP921R3052 WiFi: Umožňuje bezdrôtové ovládanie a monitorovanie vykurovacieho systému prostredníctvom smartfónu, tabletu alebo PC. Umožňuje nastaviť individuálne časy vykurovania pre jednotlivé zóny. Farebný dotykový displej a intuitívne menu zaisťujú jednoduchú inštaláciu a používanie. Stojan s displejom slúži aj na napájanie jednotky.
- Bezdrôtová reléová jednotka BDR91: Umožňuje ovládanie kotla v spojení s riadiacou jednotkou a zabezpečuje tak viaczónové vykurovanie.
- Termostatická hlavica: Bezdrôtový ovládač vykurovania s moderným dizajnom, funkciami pre zvýšenie komfortu, reguláciu teploty a úsporu energie. Komunikuje na frekvencii 868 MHz a ľahko sa integruje do systému Evohome. Veľký podsvietený displej s nastaviteľnou polohou zlepšuje čitateľnosť.
Systém rozpozná otvorené okno v miestnosti a automaticky uzavrie ventil vykurovania. Inštalácia nevyžaduje vypúšťanie vykurovacieho telesa.
Prípadová štúdia: Zónová regulácia v bytovom dome
Na ilustráciu efektivity zónovej regulácie bola analyzovaná prípadová štúdia v podpivničenom radovom bytovom dome postavenom v roku 1937. Pred začiatkom zberu dát neboli v dome realizované žiadne stavebné úpravy. V dome sa nachádza 5 malých bytových jednotiek na troch nadzemných podlažiach. Vykurovanie celého objektu je zabezpečené plynovým kotlom, ktorý je riadený ekvitermným regulátorom s týždenným časovým programom. Spotreba energie bola monitorovaná po dobu 24 rokov, počas ktorých boli vykonané tri kľúčové úpravy s vplyvom na vykurovací systém.
Vývoj spotreby energie a realizované investície
Graf zobrazujúci medziročnú spotrebu energie ilustruje dopad jednotlivých investícií:
| Stav | Investícia / Popis | Vplyv na vykurovací systém |
|---|---|---|
| Stav 0 (Referenčný stav) | Východisková situácia po sprevádzkovaní ústredného vykurovania v roku 1995. | Zdrojom tepla bol atmosférický plynový kotol s výkonom 35 kW, vybavený ekvitermnou reguláciou s časovým programom, bez korekcie na vnútornú teplotu. |
| Investícia A | Výmena špaletových okien za plastové v celom objekte. | |
| Stav 1 | Prevádzka existujúceho ústredného vykurovania po výmene okien. | Spotreba energie klesla vplyvom tejto investície. |
| Investícia B | Inštalácia a sprevádzkovanie bezdrôtového zónového systému Evohome vo všetkých obytných miestnostiach. | Termostatické ventily vykurovacích telies sú riadené bezdrôtovými hlavicami HR92EE alebo termopohonmi MT4. Bezdrôtové snímače teploty T87 Round slúžia na získanie referenčnej teploty každej miestnosti. Zónová regulácia v tomto stave nemá priamu väzbu na ovládanie kotla, ekvitermná regulácia s týždenným časovým programom zostala zachovaná. Všetky prvky zónovej regulácie komunikujú s riadiacou jednotkou Evohome, ktorá obsahuje individuálne týždenné časové programy pre každú miestnosť, prispôsobené životnému režimu nájomníkov. Riadiaca jednotka Evohome s Wi-Fi modulom je pripojená k vzdialenému serveru, ktorý spracováva požiadavky a zhromažďuje dáta o systéme. |
| Stav 2 | Prevádzka zónovej regulácie. | |
| Investícia C | Výmena zdroja tepla. Atmosférický kotol bol nahradený kondenzačným kotlom s výkonom 30 kW, vrátane novej vložky komína. | Vďaka predchádzajúcim investíciám do okien a zónovej regulácie bolo možné použiť kotol s nižším výkonom. Spolu s kotlom bola dodaná nová ekvitermná regulácia. |
| Stav 3 | Súčasná prevádzka zónovej regulácie a nového kondenzačného kotla. | Kotol je opäť riadený čisto ekvitermne bez väzby na zónový systém. Menší výkon kotla a jeho vyššia účinnosť v prechodnom období (jeseň, jar) tiež prispievajú k zníženiu spotreby. |
Analýza úspor energie
Z predložených údajov vyplýva, že najvýznamnejšia stavebná investícia do výmeny okien priniesla najmenšiu úsporu energie. Samotná zónová regulácia Evohome generovala v tejto prípadovej štúdii úsporu na úrovni 19%. Regulácia priestorovej teploty v jednotlivých miestnostiach bola pôvodne (stav 0) realizovaná prostredníctvom manuálnych termostatických hlavíc.
Výhody a správne využitie zónovej regulácie
Vzdialený prístup je moderná funkcia, ktorá je najviac ocenená ľuďmi s nepravidelným týždenným režimom. Po počiatočnom období sledovania funkčnosti systému sa však jeho aktívne využívanie na diaľku často znižuje. Kľúčovou výhodou časového programu je schopnosť predchádzať stratám spôsobeným ľudskou nedbalosťou, napríklad nastavením vysokej komfortnej teploty pred odchodom z domu. Systém Evohome automaticky prechádza na útlmové teploty počas neprítomnosti a dokáže udržiavať ekonomicky únosné nastavenie teplôt. Obyvatelia si môžu zvýšiť teplotu v miestnosti až vtedy, keď začnú pociťovať chlad.
Časový program zároveň zvyšuje celkový komfort. Je dôležité si uvedomiť, že samotná inštalácia zónovej regulácie negarantuje očakávané úspory. Kľúčové je jej správne a premyslené využívanie. Nastavenie trvalo vysokej teploty (napr. 24°C) vo všetkých miestnostiach pravdepodobne povedie k sklamaniu.
Pri využívaní zónovej regulácie je tiež vhodné dbať na to, aby boli jednotlivé miestnosti (zóny) pokiaľ možno dispozične uzavreté. Aby systém fungoval efektívne, nemali by dvere medzi zónami zostávať trvalo otvorené.
