Pri rôznych projektoch si možno často kladiete otázku, aké hmoždinky do dierovanej tehly použiť? Natĺkacie alebo chemické kotvy? A akým vrtákom do tehly vŕtať? Mnohí ľudia sa obávajú, že hmoždinky do dierovanej tehly prosto neexistujú. Myslia si, že vzduchové medzery sú hlavným problémom, prečo je kotvenie do takého muriva údajne náročné.
Je pravda, že kedysi sa tehly pálili ako malé kvádre, ktoré nemali žiadne dutiny. Robotníci robili všetku prácu ručne. Lenže tehla prešla v posledných dekádach obrovským vývojom a dnešné moderné bloky sú popretkávané dômyselným systémom vzduchových bublín a keramických rebier. Naplno tak využívajú fyziku, keďže vzduch je prirodzený izolant a zvyšuje tak tepelnoizolačné vlastnosti muriva. Vznikli tak tehly ideálne na stavbu budov aj bez potreby dodatočného zateplenia. Súčasne sa však vynorila otázka, ako do takého muriva niečo ukotviť? V nasledujúcich riadkoch vám všetky otázky zodpovieme.
Špecifiká dierovanej tehly a prečo bežné hmoždinky nestačia

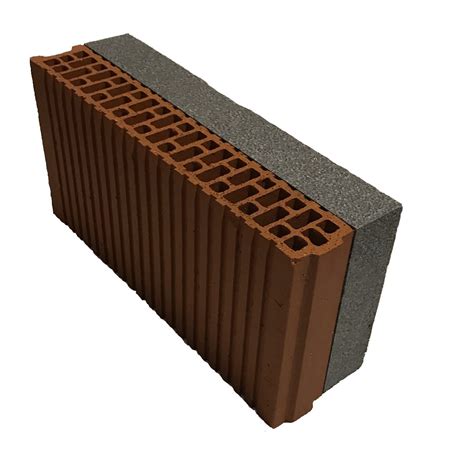

Dutá tehla (napr. Porotherm) je super izolant, ale pri kotvení vie byť nočnou morou. Bežné hmoždinky v dutej tehle nedržia preto, lebo nemajú do čoho rozoprieť tlak. Dutá tehla má tenké vnútorné priečky a veľa dutín.
Najjednoduchší test: vyvŕtaj malú skúšobnú dieru (5-6 mm) bez príklepu a sleduj prach a odpor. Pri dutej tehle vrták po prvom odpore (omietka) pôjde citeľne ľahšie - trafil si dutinu. Keď vrták náhle pôjde ľahšie - trafil si dutinu.
💡 Pro tip: Presný typ Porothermu (napr. 30 Ti, 38 T Profi) a hrúbku jeho stien nájdeš v projektovej dokumentácii domu. Ak dokumentáciu nemáš, pomôže ti prvé skúšobné vŕtanie - keď vrták po prechode omietkou „prepadne" do prvej dutiny, zmeriaš si na ňom hrúbku prvej plnej steny tehly.
⚠️ Na toto si daj pozor: Dutá tehla nie je betón. Do dutej tehly vždy vŕtaj bez príklepu, inak rozbiješ priečky a z diery spravíš kráter. Princíp „čistého otvoru bez príklepu" je kritický aj pri pórobetóne.
Usporiadanie a orientácia rebier v tehlách, ich hrúbka a vzájomná vzdialenosť môžu byť z prípadu na prípad veľmi rozdielne. Ak ide o kotvenie do tehly, resp. hmoždinky do dierovanej tehly, sú vhodnejšie tvarovky, ktoré majú priebežné vnútorné rebrá orientované rovnobežne s rovinou steny. To znamená, že kotviaci prvok s určitou dĺžkou prechádza cez viacero rebier a tým sa zvyšuje aj únosnosť kotvenia. Tehly na vnútorné nosné steny hrubé 20 až 30 cm majú spravidla hrubšie obvodové i vnútorné rebrá než tehly na obvodové steny s hrúbkou 38 až 50 cm. Ak je murivo neomietnuté a máme možnosť zvoliť si miesto kotvenia, odporúčame hmoždinky do dierovanej tehly umiestniť tak, aby boli v styčných škárach.
Typy hmoždiniek pre dierované tehly Porotherm
Ak teda do takého muriva potrebujeme niečo ukotviť, mali by sme používať špeciálne hmoždinky do dierovanej tehly.
1. Chemické kotvy: Maximálna spoľahlivosť a nosnosť
Vôbec najvyššiu nosnosť a spoľahlivosť kotevného bodu vo zvisle dierovanom murive možno dosiahnuť pomocou chemických kotiev s príslušným príslušenstvom. Vytvrdená chemická malta v dutinách vyplní najbližšie okolie kotevnej skrutky a bráni jej vytiahnutiu zo muriva. Z toho je zrejmé, že nosnosť rastie s hĺbkou vlepenia a pevnosťou tehly.
Chemické kotvy fungujú na báze rýchlotuhnúcich dvojzložkových chemických mált (vinylesterové alebo polyesterové malty). Malta býva balená v zdvojených tubách, z ktorých sa pri montáži vytláča pomocou špeciálnej aplikačnej pištole a zmiešavacieho nástavca. Všetky chemické malty fungujú na princípe zmiešania dvoch zložiek - živice a tvrdidla a na vytvrdnutie potrebujú čas. Pri bežnej teplote medzi 20 a 30 °C sa na vytvrdnutie čaká 30 - 45 minút a táto doba sa s nižšou teplotou predlžuje.

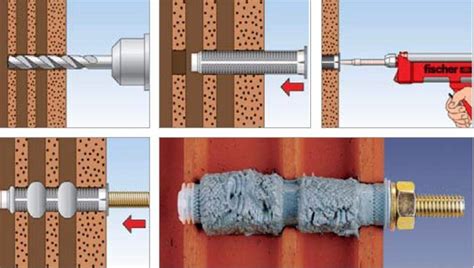

Malta sa nevytláča priamo do vyvŕtaného otvoru, ale do sieťky osadenej do otvoru. Nezbytným príslušenstvom je plastové alebo kovové sitko. Priemer sitka označuje zároveň priemer vŕtania. Hĺbka vŕtania je potom o 5 - 10 mm väčšia, než je dĺžka sitka. Pri vyššom zaťažení sa ponúkajú kovové sitká v priemeroch 12, 16, 22 a 30 mm, všetky v dĺžkach 1 m. Z metrového kusu sa ľahko oddelí potrebná časť; vyššou hĺbkou sa zvýši ťahová nosnosť, ktorú je však potrebné overiť skúškou. Do oboch typov sitiek sa používa buď kotevná skrutka výrobcu FIS A alebo G.
Ku popísanému spôsobu kotvenia sú schválené tieto chemické malty: FIS VL, FIS V Zero a FIS V Plus. Ich výhodou je všestrannosť: sú použiteľné do všetkých bežných stavebných materiálov, ku všetkým typickým montážam. Vďaka nosnosti a spoľahlivosti možno chemické kotvy smelo použiť pre konštrukčné kotvenie. Statik a prípravár určite ocení možnosť navrhnúť kotvenie v počítačovom programe. Volá sa C-FIX a je súčasťou sady návrhových modulov FIXPERIENCE.
Montážny postup pre chemické kotvy:
Priložte držiak, označte otvory a skontrolujte rovinu.
Navŕtajte jemne 5 mm vrtákom bez príklepu.
Nastavte otáčavý chod bez príklepu, vŕtajte kolmo, netlačte silou.
Priemer sa riadi sitkom, nie len tyčou. Pre sitko M8 (kód 12X1000) je typický otvor ~12-14 mm.
Vysajte a vyfúkajte otvor minimálne 2×. Vysajte a vyfúkajte dôkladne.
Prvých ~3-5 cm malty odstreknite bokom (zložky sa na začiatku nemiešajú správne).
Tyč vkladajte skrutkovavým pohybom a potom s ňou nehýbte.
⚠️ Pozor: Skrinka zavesená pred vytvrdnutím = zničené kotvenie.
Pri ~20 °C je použiteľná pevnosť za 30-45 min. V chlade môže byť oveľa dlhšia.
Pri správnej aplikácii vie chemická kotva v ťahu zvládať aj stovky kilogramov - limitom je pevnosť tehly.
2. Rozperné (uzlovacie) hmoždinky
Rozpínacie kolíky pre keramické tvárnice sú jednou z najobľúbenejších a najúčinnejších metód pripevňovania rôznych prvkov, ako sú police, na duté tvárnice a steny. Použitie rozperných kolíkov závisí predovšetkým od ich typu. Pevnú a spoľahlivú fixáciu zaistia spoľahlivé hmoždinky do keramických blokov, ako je hmoždinka Fischer.
Najmä tieto dierované tehlové hmoždinky sú vyrobené z odolného materiálu ako nylon a zaisťujú odolnosť konštrukcie. Dierovaná tehlová rozperná hmoždinka sa používa na predmontáž aj priechodnú montáž. Proces zahŕňa vloženie čapu do otvoru v bloku a jeho rozšírenie vo vnútri stavebného materiálu. Uzlovacia hmoždinka sa po dotiahnutí skrutky za priečkou „zauzlí" a opiera sa o väčšiu plochu.
Hmoždinky Fischer Duopower UX a Rawlplug sú obzvlášť obľúbené, pretože sa dajú inštalovať iba pomocou skrutkovača. Na kotvenie do tehly, ktorá je dierovaná, sa odporúča používať kotviace prvky s predĺženou rozpernou zónou. Zároveň je veľmi dôležité, aby táto rozperná zóna, ktorá je spravidla najhrubšia (najpevnejšia), pracovala už v obvodovom keramickom rebre. Plastové hmoždinky do tehly musia mať vždy predĺženú rozpernú zónu. Dĺžka, resp. hĺbka uchytenia do muriva z priečne dierovaných tehál musí byť minimálne 8-násobok priemeru rozperky. Orientácia rozperky pri osadzovaní do predvŕtaného otvoru má byť taká, aby umožňovala jej rozopretie (roztvorenie) v zvislom smere.
Zotavovací poloha - jak stabilizovat polohu pacienta. Naučte se praktický chvat!
Montážny postup pre rozperné hmoždinky:
Navŕtajte jemne 5 mm vrtákom bez príklepu.
Nastavte otáčavý chod bez príklepu, vŕtajte kolmo, netlačte silou.
Vysajte a vyfúkajte dôkladne.
Hmoždinku zasuňte na doraz, skrutku dotiahnite plynulo.
⚠️ Pozor: Krátka skrutka = hmoždinka sa nezauzlí = drží výrazne slabšie. Dĺžka skrutky sa rovná hrúbke pripevňovaného predmetu spolu s dĺžkou rozperky a 1,5-násobkom priemeru rozperky. To znamená, že utiahnutá skrutka musí presahovať koniec rozperky o 1,5-násobok priemeru skrutky.
Potiahnite za držiak rukou - ak sa nehýbe a neškrípe, kotvenie je v poriadku.
Sú vhodné na uchytenie menších zariaďovacích predmetov, ľahkých kusov nábytku a pod. Predávajú sa samostatne bez skrutiek. Skrutky do tehly musia mať vhodný priemer a dĺžku v závislosti od rozmerov rozperky. Áno, pri fixnom TV držiaku stačí kvalitná uzlovacia hmoždinka SFXP 10×50.
3. Rámové rozperky a špeciálne kotvy

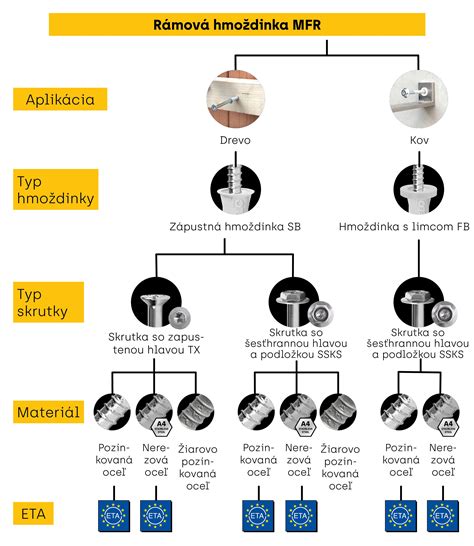

Rámové rozperky sa vyrábajú v zostave plastová rozperka (hmoždinka) a skrutka. Skrutky rámových rozperiek FUR/SXRL majú rôzne úpravy hláv podľa použitia (zápustná, šesťhranná a i.). Hodia sa na pripevňovanie pomocných konštrukcií (roštov) na obklady, ľahšie tesárske a zámočnícke konštrukcie. Sú určené na kotvenie okenných rámov alebo stenových spôn na kotvenie priečok. Aplikujú sa do predvŕtaných otvorov s priemerom 6 mm. Minimálna hĺbka kotvenia je 65 mm. Ak chcete do dutých tehál inštalovať dierované tehlové montážne kolíky alebo rámové kolíky, možno budete potrebovať imbusový kľúč, napríklad v prípade kolíkov so šesťhrannou hlavou.
Existujú aj špeciálne kotvy určené na kotvenie ľahkých bremien, ako sú napr. závesy podhľadových systémov, do keramických stropných vložiek. Postup montáže je takýto: do stropnej vložky sa spôsobom uvedeným vyššie vyvŕta diera s priemerom 10 mm. Pomocou klieští sa aktivuje rozperná, resp. deformačná časť kovovej rozperky. Tá vytvorí v obvodovom rebre, resp. v dutine keramickej stropnej vložky pevný tvarový zámok bez dodatočného pnutia a zabezpečí kvalitné upevnenie s požiarnou odolnosťou do rôznych podhľadových konštrukcií zo sadrokartónu atď. Stenové spony z nehrdzavejúcej ocele, nazývané tiež ploché kotvy, sú doplnky muriva určené na vzájomné napojenie vnútorných nosných a nenosných stien.
Všeobecné zásady správneho kotvenia do dierovanej tehly
Rozpínacie skrutky sú vhodné na montáž do rôznych typov blokov, ako sú keramické bloky, betónové bloky a dierované tehly. Možno ich použiť aj v iných materiáloch, ako je silikát a pórobetón. Na kotvenie do tehly, ktorá je dierovaná, sa odporúča používať kotviace prvky s predĺženou rozpernou zónou. Rozperné kotviace prvky musia byť skrutkovacie, nie zatĺkacie.
V našom internetovom obchode sú hmoždinky do keramických tvárnic dostupné v mnohých typoch a veľkostiach. V prvom rade venujte pozornosť typu substrátu. V masívnych materiáloch z dreva a betónu použijeme iné hmoždinky ako v dutinkových doskách, sadrokartónových doskách, drevotrieskových doskách a priehradových tehlách.
Zaťaženiu by sa mali prispôsobiť aj rozperné hmoždinky pre ľahké betónové dosky a steny a kotvy pre keramické bloky. V prípade ťažších prvkov, ako sú napríklad veľké nástenné police alebo zábradlia, musia byť dierované blokové hmoždinky vhodné pre veľké zaťaženie. Keramická bloková kotva by mala mať aj krídelká proti rotácii, ktoré pomáhajú kotvu stabilne ukotviť. Za pozornosť stojí aj dilatačná zóna a nosnosť. Vysoká odolnosť voči poveternostným vplyvom je tiež dôležitá. Kotvenie by malo byť pevné, ak pred výberom čapov poznáme aj ich špecifikácie. Na trhu sú dostupné rozperné hmoždinky pre keramické bloky vyrobené napríklad z polyamidu alebo kovových skrutiek pre dierované tehly. Ako špendlíky fungujú si môžete pozrieť v popisoch produktov. Nájdete tam okrem iného aj: priemer a všetky ostatné potrebné rozmery. Je veľmi dôležité, aby dilatačná zátka pre duté tehly mala vhodnú dĺžku, najčastejšie je to 80 mm. Celková dĺžka otvoru = hrúbka omietky + požadovaná hĺbka v tehle.
Veľmi dôležité je zvoliť správny spôsob vŕtania otvorov na kotviace prvky, aby nedošlo k poškodeniu keramických rebier v tehle. Do bežných moderných tehál je nutné vŕtať zásadne bez príklepu. Ideálne sú vrtáky s brúseným tvrdokovovým ostrím a s valcovou stopkou, prípadne frézky. Všetky potrebné nástroje, puzdrá a príruby svorníkov sa oplatí pripraviť vopred.
Rýchlomontážne čapy pre duté tehly poskytujú pridržiavaciu funkciu. Ak máte záujem o kolíky do dutých tehál, pozrite si našu ponuku na izoSystems.sk. Ak máte nejaké pochybnosti, vždy nás môžete kontaktovať. Naši pracovníci zákazníckeho servisu vám radi pomôžu s výberom správnych kolíkov.
Časté chyby pri kotvení do dutých tehál
Aby ste predišli zlyhaniu kotvenia a zabezpečili dlhodobú stabilitu, vyvarujte sa nasledujúcim chybám:
Krátka skrutka: Hmoždinka sa nezauzlí, čo výrazne znižuje jej pevnosť.
Vŕtanie s príklepom: Dochádza k rozbitiu vnútorných priečok tehly, otvor sa vymláti a kotva nedrží.
Nevysatý prach pred aplikáciou chémie: Chemická malta sa neprichytí k tehle, ale len k prachu, čím sa kotvenie zničí.
Jedno kotvenie na celú skrinku: Najmä pri pákovom efekte jedno kotvenie často nestačí na udržanie stability a bezpečnosti.
