Elektrická inštalácia v modernom byte či dome je komplexný systém, ktorého bezpečná a spoľahlivá prevádzka závisí od správneho výberu a inštalácie jednotlivých komponentov. Jedným z kľúčových prvkov, ktorý zabezpečuje nielen funkčnosť, ale predovšetkým bezpečnosť, je hlavný vypínač.
Čo je hlavný vypínač a aký je jeho účel?
Hlavný vypínač, nazývaný aj hlavný odpojovač záťaže alebo modulárny vypínač, je elektroinštalačný prvok, ktorý slúži na ručné a bezpečné odpojenie celej elektrickej inštalácie alebo jej definovanej časti od elektrickej siete. Jeho úlohou je zabezpečiť viditeľné a galvanické oddelenie obvodu, čím umožňuje bezpečné vykonávanie údržby, opráv alebo reagovanie na mimoriadne situácie.
Na rozdiel od ističa, hlavný vypínač sám o sebe neposkytuje ochranu pred nadprúdom alebo skratom. Hlavný (modulárny) vypínač nechráni obvod tak ako istič. Nechráni ho vôbec. Istič je aktívnym bezpečnostným prvkom, ktorý monitoruje prúd a reaguje na anomálie, zatiaľ čo hlavný vypínač je pasívnym prvkom pre manuálne ovládanie.
Kľúčové funkcie hlavného vypínača:
- Bezpečnosť pri údržbe: Umožňuje jednoduché a bezpečné odpojenie celej inštalácie pri akýchkoľvek prácach.
- Núdzové odpojenie: V prípade požiaru, závažnej poruchy alebo inej mimoriadnej udalosti je hlavný vypínač najrýchlejším spôsobom, ako odpojiť napájanie celého bytu.
- Jednoduché ovládanie: V porovnaní s hľadaním a vypínaním jednotlivých ističov, jeden hlavný vypínač je oveľa intuitívnejší a rýchlejší na použitie.
Základy rozvádzača
Parametre a výber hlavného vypínača
Pri výbere je potrebné zohľadniť menovitý prúd, počet pólov a dostupný priestor v rozvádzači. Menovitý prúd vyjadruje maximálny trvalý prúd, ktorý môže vypínačom bezpečne pretekať.
| Model vypínača | Počet fáz | Max. prúd | Použitie |
|---|---|---|---|
| ETEK 40 A 1P | 1 | 40 A | Bytové rozvádzače |
| Legrand DX3 32 A 1P | 1 | 32 A | Bytové rozvádzače |
| XBS / OMU 63 A 3P | 3 | 63 A | Domové rozvádzače |
| Eaton 32 A 3P | 3 | 32 A | Domové rozvádzače |
Uzemnenie a bezpečnosť
Správne uzemnenie je nevyhnutné pre ochranu pred úrazom elektrickým prúdom a pre správnu funkciu ochranných zariadení. Žltozelený vodič s označením PE je ochranný vodič a vedie priamo bez prerušenia k spotrebičom a kovovým častiam, ktoré by sa mohli dostať pod napätie.

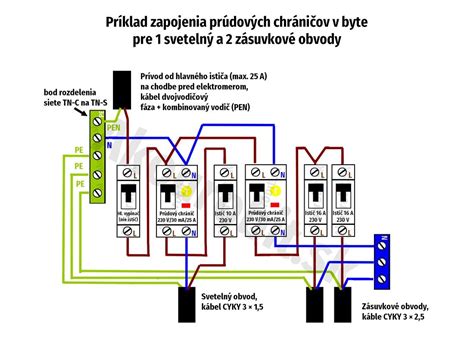

Podľa slovenských technických noriem (STN) majú vodiče štandardizované farby:
- Hnedá (L): Fázový vodič, pracovný vodič pod napätím.
- Modrá (N): Neutrálny vodič, tzv. „nulák“.
- Žltozelená (PE): Ochranný vodič, uzemnenie.
Je dôležité zdôrazniť, že do elektroinštalácie by ste nemali zasahovať, ak nemáte príslušné osvedčenie. Zasahovať do elektroinštalácie vrátane montáže či výmeny hlavného vypínača môže iba kvalifikovaný elektrotechnik s osvedčením podľa vyhl. 508/2009 Z. z. Nesprávna inštalácia môže viesť k vážnym následkom, vrátane požiaru alebo úrazu elektrickým prúdom.
