Bezpečne fungujúca elektroinštalácia si vyžaduje kvalitné komponenty, medzi ktoré neodmysliteľne patria hlavné vypínače a prúdové chrániče. Ide o prvky s cenou niekoľkých desiatok eur, ktoré však dokážu zabrániť nevyčísliteľným škodám na majetku a zdraví. Správne zvolený hlavný vypínač či chránič je základom spoľahlivého rozvádzača.
Prúdové chrániče a ochrana pred úrazom
Prúdové chrániče sú dnes už neoddeliteľnou súčasťou ochrany pred úrazmi elektrickým prúdom a požiarmi vyvolanými v dôsledku poruchy elektroinštalácie. Istič ako taký chráni elektroinštaláciu a spotrebiče predovšetkým pred skratom a nadprúdom, no pri priamom dotyku vás pred úrazom neochráni. Istič pre svetelné obvody totiž reaguje až pri 10 A a ten pre zásuvkové pri 16 A, zatiaľ čo potenciálne smrteľný prúd je už 50 mA.
Prúdové chrániče fungujú na inom princípe: sledujú rozdiel medzi prúdom, ktorý tečie do spotrebiča cez fázový vodič, a prúdom, ktorý sa vracia späť cez neutrálny vodič. Ak je tento rozdiel vyšší ako tzv. menovitý rozdielový prúd, obvod sa okamžite preruší. Najpoužívanejšie sú chrániče s hodnotou 30 mA, keďže tento prúd neohrozí ľudský život.
Technické vyhotovenie a typológia
Prúdové chrániče majú najčastejšie podobu modulárnych prístrojov, ktoré sa inštalujú na DIN lištu. Podľa počtu pólov rozlišujeme:
- Dvojpólové chrániče: Pre jednofázové obvody (fázový a neutrálny vodič).
- Štvorpólové chrániče: Pre trojfázové obvody (tri fázy a neutrálny vodič).
Okrem základného rozdelenia existujú aj špecifické typy podľa citlivosti na druh prúdu (typy AC, A, B, F), ktoré reagujú na rôzne druhy prúdových zložiek, vrátane jednosmerných únikových prúdov pri modernej elektronike či elektromobiloch.
Hlavné vypínače a spínacia technika
Výkonové spínače a hlavné vypínače sú navrhované s dôrazom na bezpečnosť a ergonómiu. Pri výbere vhodného vyhotovenia je možné zvoliť rôzne možnosti ovládania a inštalácie:
| Typ prevedenia | Charakteristika |
|---|---|
| S páčkou | Základné ovládanie pre rýchly prístup |
| S uzamykaním | Možnosť zaistenia tromi visacími zámkami (bezpečnostný prvok) |
| So zámkom FAB | Vyššia úroveň zabezpečenia ovládania |
| Krabicové prevedenie (IP 65) | Odolnosť voči prachu a vode pre priemyselné prostredie |
Otočné spínače sa často využívajú ako nekonvenčne riešené spínacie prístroje. Kompaktné výkonové spínače sú bežne dostupné ako trojpólové vypínače, ku ktorým je možné doplniť ďalšie póly alebo PE a N vodiče podľa potreby konkrétnej inštalácie.
Odporúčania pre inštaláciu
Podľa aktuálne platných noriem je používanie prúdových chráničov povinné pre všetky zásuvkové obvody do 32 A a pre všetky svetelné obvody v obytných budovách. Pri inštalácii nezabudnite, že:
- Funkčnosť každého prúdového chrániča by ste mali otestovať minimálne raz za pol roka.

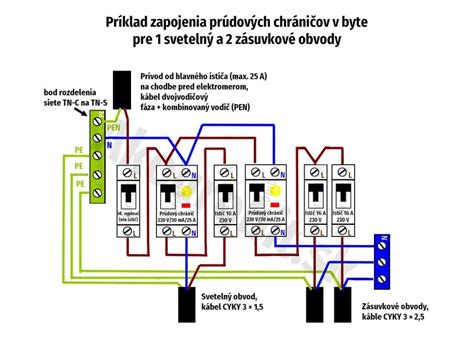

- Chránič musí byť zapojený za ističom, ktorého menovitý prúd je nižší alebo rovný menovitému prúdu chrániča.
- Nevhodné je pripojiť celý byt alebo dom na jediný prúdový chránič, pretože pri akejkoľvek poruche prídete o elektrinu v celom objekte.
