Bezpečnosť elektroinštalácie je prvoradá, a preto je dôležité poznať pravidlá a zvyklosti týkajúce sa umiestnenia hlavného vypínača a správneho uzemnenia. Hlavný vypínač slúži ako hlavný odpojovač elektrického systému a je nevyhnutný pre bezpečnú údržbu, opravy alebo núdzové situácie.
Čo je hlavný vypínač a prečo je dôležitý?
Hlavný vypínač je základnou súčasťou elektrického systému, ktorá umožňuje úplné odpojenie elektrického prúdu od celého systému alebo jeho časti. Na rozdiel od ističa, hlavný vypínač nechráni obvod pred nadprúdom alebo skratom. Jeho primárnou funkciou je bezpečné odpojenie napájania, čo je kľúčové pri:
- Údržbe a opravách: Umožňuje bezpečne pracovať na elektroinštalácii bez rizika úrazu elektrickým prúdom.
- Núdzových situáciách: V prípade požiaru alebo inej mimoriadnej udalosti je možné okamžite vypnúť napájanie.
- Servisovateľnosti: Pri potrebe výmeny komponentov ako sú žiarovky, vypínače či zásuvky, hlavný vypínač zabezpečí, že celý systém je bez napätia.
Hlavný vypínač môže mať viacero podôb, ale jeho úlohou je vždy bezpečne odpojiť všetky živé vodiče napájacieho obvodu.
Umiestnenie hlavného vypínača v rozvodnici
Diskusia o optimálnom umiestnení hlavného vypínača v rozvodnici je častá. Hoci neexistuje jedno univerzálne pravidlo, ktoré by vyhovovalo všetkým situáciám, existujú preferované postupy a logické úvahy:
Analógia smeru energie a čítania
Niektorí preferujú umiestnenie hlavného vypínača vľavo, čo je analogické so smerom toku energie zľava doprava a našimi zvyklostiami čítania. Toto umiestnenie môže tiež zodpovedať poradiu fáz na vypínači zľava doprava (L1-L2-L3).
Prístupnosť pre obsluhu
Dôležitým faktorom je ľahká dostupnosť hlavného vypínača pre obsluhu. Spodná lišta býva často prístupnejšia, čo by naznačovalo umiestnenie hlavného vypínača v spodnej časti rozvodnice. Taktiež sa odporúča, aby bol hlavný vypínač priestorovo oddelený od ostatných prvkov (ističov), čím je ľahšie viditeľný a ovládateľný.
Blízkosť napájacieho kábla
Častým odporúčaním je osadiť hlavný vypínač čo najbližšie k napájaciemu káblu rozvádzača. Toto minimalizuje dĺžku prívodných vodičov a zjednodušuje zapojenie. V tomto prípade sa vedľa vypínača často inštaluje zvodič prepätia, ktorý sa taktiež pripája čo najkratšími vodičmi, predovšetkým PE (ochranným vodičom).
Priestorové a praktické dôvody
Umiestnenie vpravo by sa mohlo zdať podivné, ale môžu preň existovať priestorové dôvody alebo potreba skrátenia káblov. V niektorých prípadoch môže byť hlavný vypínač umiestnený ďalej od káblov vedúcich k jednotlivým okruhom, aby sa s nimi dalo lepšie manipulovať počas zapájania rozvodnice.
Uzemnenie v elektroinštaláciách
Správne uzemnenie je nevyhnutné pre ochranu pred úrazom elektrickým prúdom a pre správnu funkciu ochranných zariadení. Žltozelený vodič s označením PE je ochranný vodič a vedie priamo bez prerušenia k spotrebičom a kovovým častiam, ktoré by sa mohli dostať pod napätie.

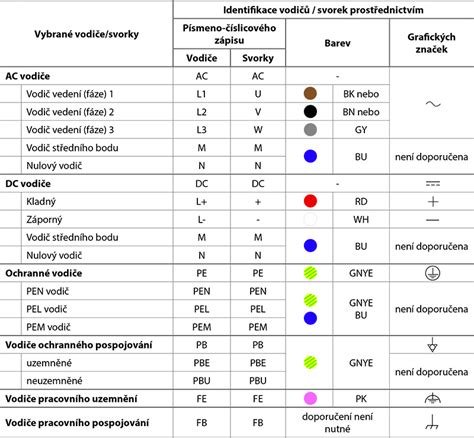

Farby vodičov a ich význam
Podľa slovenských technických noriem (STN) majú vodiče štandardizované farby:
- Hnedá (L): Fázový vodič, pracovný vodič pod napätím.
- Modrá (N): Neutrálny vodič, tzv. „nulák“.
- Žltozelená (PE): Ochranný vodič, uzemnenie.
Je dôležité nikdy neprivádzať napätie na modrý a žltozelený vodič; na to slúži výhradne fázový vodič.
Staršie elektroinštalácie
V starších elektroinštaláciách typu TN-C sa používali iba dva vodiče - fáza (L) a tzv. kombinovaný vodič PEN. V súčasnosti sa však na uzemnenie používa výhradne žltozelený vodič PE.
Hlavný vypínač vs. istič
Je dôležité rozlišovať medzi hlavným vypínačom a ističom:
- Hlavný vypínač: Slúži na bezpečné odpojenie napájania, nechráni pred nadprúdom ani skratom.
- Istič: Chráni obvod pred nadprúdom a skratom, čím zabraňuje poškodeniu zariadení a požiaru.
V niektorých prípadoch (najmä pri menších rozvodniciach do 25A) môže hlavný istič pri elektromeri plniť aj funkciu hlavného vypínača. V takýchto prípadoch však nie je nutné osadzovať ďalší hlavný vypínač do interiérového rozvádzača, aby sa predišlo zbytočnému opotrebovaniu mechanizmu ističa.
Povinnosti a normy
Je dôležité si uvedomiť, že zásahy do elektroinštalácie, vrátane montáže či výmeny hlavného vypínača, môže vykonávať iba kvalifikovaný elektrotechnik s príslušným osvedčením. Bezpečnostné predpisy a normy sa môžu v jednotlivých krajinách a regiónoch líšiť, preto je nevyhnutné oboznámiť sa s platnými normami v mieste inštalácie. Napríklad normy VDE (napr. STN EN 60947) stanovujú bezpečnostné štandardy pre elektrické zariadenia a ich inštaláciu.
Hlavná operácia hlavného väzu
Pri inštalácii vypínačov, či už ide o hlavný vypínač alebo bežný vypínač svetla, je dôležité dodržiavať pokyny výrobcov a príslušné technické normy. Voľba umiestnenia hlavného vypínača by mala zohľadňovať nielen technické aspekty, ale aj praktickú stránku a bezpečnosť obsluhy.
