Vitajte v komplexnom sprievodcovi hlavnými vypínačmi pre domácnosti a malé elektroinštalácie. Článok o hlavných vypínačoch pripravil Michal Toma, ktorý vychádza z vlastnej praxe, skúseností iných elektrikárov a hlavne z odborných zdrojov ako sú knihy a technické normy (STN). Snažil sa písať tak, aby ste článok pochopili aj v prípade, ak sa v elektroinštaláciách nevyznáte.
Hlavný vypínač môže mať viacero podôb a je kľúčovým prvkom každej elektroinštalácie. Je dôležité si uvedomiť, že hlavný vypínač však neistí obvod, nechráni ho teda pred nadprúdom ani skratom. ⚠️ Zapamätajte si: Hlavný (modulárny) vypínač nechráni obvod tak ako istič. Nechráni ho vôbec.
Prečo je Hlavný Vypínač Kľúčový?
Viete, prečo je dobré mať modulárny hlavný vypínač v rozvádzači, nielen istič na chodbe či pri elektromeri? Hlavným dôvodom je bezpečnosť. Hoci mnohí sa pýtajú, či musí vôbec byť hlavný vypínač v rozvádzači, pre bytové a domové rozvádzače do 25 A platí výnimka, kde úlohu vypínača tam plní hlavný istič pri elektromeri.
Zásadné dôvody pre inštaláciu hlavného vypínača sú:
- Bezpečnosť - v prípade problémov nemusíte premýšľať, ktorý istič vypnúť.
- Servisovateľnosť - to isté platí, ak potrebujete vymeniť žiarovku, vypínač, zásuvku… vypnete hlavný vypínač a odpojíte všetko. Nemusíte premýšľať a tŕpnuť, či vás „nekopne“.
Hlavný Vypínač vs. Istič vs. Prúdový Chránič
Často sa stretávame s otázkou, či nemôže úlohu hlavného vypínača plniť bežný istič. „Veď tam dám istič a mám hlavný vypínač vybavený…“
Áno, aj istič môže plniť úlohu hlavného vypínača. Predstavte si dom. Máte hlavný istič 25 A (najčastejšia hodnota v domoch) v elektromerovom rozvádzači. Ten rozvádzač potrebujete občas celý vypnúť bez toho, aby ste museli chodiť k elektromerovému rozvádzaču. No a kvôli tomu sa rozhodnete osadiť do domového rozvádzača ďalší istič.
Problém nastáva pri správnom výbere hodnoty ističa. 25 A istič by pri nadprúde či skrate vypínal spolu s hlavným ističom v elektromerovom rozvádzači. Takže by ste aj tak museli nahadzovať oba. 16 A istič na celý rozvádzač kvôli selektivite (tj. pri preťažení vypne iba ten v dome a hlavný pri elektromeri ostane zapnutý) však nedovoľuje maximálny prúd 25 A.
Máte pravdu, pri tých lacnejších značkách je to tak. Ale nie je to dobrý nápad - častým vypínaním zbytočne opotrebujete jeho mechanizmus, ktorého hlavnou úlohou je ochrana pred požiarom a úrazom.
Aký je rozdiel medzi jednopólovými a dvojpólovými ističmi?
K otázke použitia prúdového chrániča ako hlavného vypínača sa vyjadril aj Ing. pre stránku elektromanagement.sk: „Vhodný prúdový chránič (RCD) je principiálne možno použiť v rozvádzači ako hlavný vypínač. V tom prípade sa odporúča menovitý vypínací prúd (reziduálny prúd) voliť nie 30 mA ale 100 mA. Pozor, prúdový chránič nemôže fungovať ako istič. V prípade, že ide o kompaktný prístroj združujúci v jednom celku chránič + istič, je ho možno použiť v rozvádzači ako hlavný vypínač."
Výber Hlavného Vypínača: Prúd, Počet Fáz a Pólov
Pri výbere hlavného vypínača je kľúčové zvážiť jeho maximálny prúd a počet pólov. Pýtate sa, hlavný vypínač 25 A či silnejší? Ide o maximálny prúd, ktorý môže vypínačom tiecť.
Dôležitý je aj počet pólov:
- Jednopólový - v tom prípade vypína iba fázový vodič (čo je napr. postačujúce pre niektoré menšie inštalácie, ale pre celú domácnosť je lepší viacpólový).
- Viacpólový (napr. trojpólový) - pre trojfázové inštalácie, vypína všetky tri fázy súčasne.
Vôbec si s tým nemusíte lámať hlavu. V takom prípade nemusíte ističe či prúdové chrániče jednotlivých okruhov prepájať s hlavným vypínačom vodičmi. Toto sa týka skôr zložitejších inštalácií (nie domových) a je to skôr výsada známych značiek.
Prehľad Hlavných Vypínačov pre Domácnosti
Pozrite si porovnanie parametrov najlepších hlavných vypínačov do domu, bytu a pre malú elektroinštaláciu.
Hlavný vypínač ETEK 40 A 1P
Jednofázový hlavný vypínač za super nízku cenu. Hodí sa do bytových rozvádzačov a 1-fázových inštalácií. Zvládne až 40 A, takže v bežnom byte s 25 A ističom máte veľkú rezervu.
- Značka: ETEK
- Max. prúd: 40 A
- Počet fáz: 1
- Počet pólov: 1
- Signalizačný terčík: áno
- Pripojenie cez hrebeň (lištu): nie
- Okienko na štítok: nie
- Výhody: nízka cena, max. prúd 40 A
- Hodnotenie: ⭐⭐⭐⭐⭐
- Použitie: bytové rozvádzače, 1-fázové obvody
- Orientačná cena: 2,32 €
Hlavný vypínač 32 A 1P Legrand DX3
Značkový jednofázový modulárny vypínač na DIN lištu z „profesionálneho“ produktového radu DX3. Má odolné vyhotovenie a dlhú životnosť. Hodí sa do bytových rozvádzačov a 1-fázových inštalácií. Zvládne 32 A, takže v bežnom byte s 25 A ističom máte rezervu.
- Značka: Legrand
- Max. prúd: 32 A
- Počet fáz: 1
- Počet pólov: 1
- Signalizačný terčík: áno
- Pripojenie cez hrebeň (lištu): áno
- Okienko na štítok: áno
- Výhody: odolné prevedenie, okienko na štítok
- Hodnotenie: ⭐⭐⭐⭐⭐
- Použitie: bytové rozvádzače, 1-fázové obvody
- Orientačná cena: 8,33 €
Hlavný vypínač 63 A 3P XBS / OMU
Trojfázový (400 V) hlavný vypínač za vynikajúcu cenu. Hodí sa napr. do rozvádzača v dome. Zvládne až 63 A, takže v dome s 25 A hlavným ističom budete mať rezervu.
- Značka: OMU (bývalé XBS)
- Max. prúd: 63 A
- Počet fáz: 3
- Počet pólov: 3
- Signalizačný terčík: áno
- Pripojenie cez hrebeň (lištu): áno
- Okienko na štítok: nie
- Výhody: vysoký max. prúd, nízka cena
- Hodnotenie: ⭐⭐⭐⭐
- Použitie: domové rozvádzače, 3-fázové obvody
- Orientačná cena: 8,75 €
Hlavný vypínač 32 A 3P Eaton
Trojfázový (400 V) hlavný vypínač osvedčenej značky EATON. Hodí sa napr. do rozvádzača v dome a do trojfázových inštalácií. Zvládne 32 A, takže v dome s 25 A hlavným ističom budete mať rezervu (ale do inštalácií s 32 A istením odporúčam silnejší). Nevýhodou je vyššia cena, výhodou zase odolná konštrukcia a možnosť pripojenia prepojovacej lišty z oboch strán.
- Značka: Eaton
- Max. prúd: 32 A
- Počet fáz: 3
- Počet pólov: 3
- Terčík, či je obvod pod napätím: áno
- Pripojenie cez hrebeň (lištu): zhora aj zdola
- Okienko na štítok: nie
- Použitie: do domu s 25 A hl. ističom (alebo s 32 A istením odporúčam silnejší)
- Výhody: odolné prevedenie, pripojenie z oboch strán
- Hodnotenie: ⭐⭐⭐⭐⭐
- Orientačná cena: 21,50 €
| Vypínač | Orient. cena | Hodnotenie | Použitie | Max. prúd | Fázy/Póly | Signálny terčík | Pripojenie cez lištu | Okienko na štítok |
|---|---|---|---|---|---|---|---|---|
| ETEK 40 A 1P | 2,32 € | ⭐⭐⭐⭐⭐ | Bytové rozvádzače, 1-fázové obvody | 40 A | 1, 1 | áno | nie | nie |
| Legrand DX3 32 A 1P | 8,33 € | ⭐⭐⭐⭐⭐ | Bytové rozvádzače, 1-fázové obvody | 32 A | 1, 1 | áno | áno | áno |
| XBS / OMU 63 A 3P | 8,75 € | ⭐⭐⭐⭐ | Domové rozvádzače, 3-fázové obvody | 63 A | 3, 3 | áno | áno | nie |
| Eaton 32 A 3P | 21,50 € | ⭐⭐⭐⭐⭐ | Domové rozvádzače, 3-fázové obvody | 32 A | 3, 3 | áno | áno | nie |

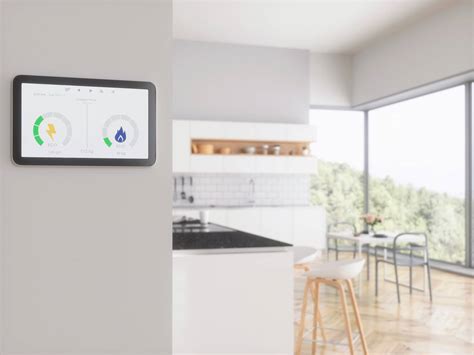

Inteligentné Hlavné Vypínače a Riadiace Systémy
Moderné elektroinštalácie prinášajú aj možnosti inteligentného ovládania, ktoré môžu plniť funkciu hlavného vypínača pre konkrétne okruhy alebo miestnosti. Revolo produkty môžete ľubovoľne kombinovať do viacrámikov.
Tento systém rieši bežné problémy bezdrôtových schodiskových vypínačov tým, že na komunikáciu medzi jednotkami využíva priame káblové spojenie, čo zaručuje 100 % spoľahlivosť pri každom dotyku. Hlavný vypínač sa pripája priamo k svetlu a domácej WiFi sieti, zatiaľ čo podriadené vypínače ovládajú hlavný cez komunikačný kábel.
Ide o dva samostatné produkty, ktoré je potrebné objednať presne podľa počtu ovládacích miest vo vašej inštalácii. Sú vhodné do klasických inštalačných krabičiek (napr. KU/KP 68).
Pre ovládanie inteligentných systémov sú k dispozícii špecializované aplikácie. Odporúčame použiť niektorú z prvých dvoch aplikácií, buď Tuya App, alebo Smart Life.
Medzi bežné moduly týchto systémov patria:
- Sklenený dvojitý rámik
- Modul dotykového vypínača
- Modul pohybového senzora
- Modul žalúziového vypínača
Dôležité Bezpečnostné Upozornenie
⚠️ Nezabúdajte, že zasahovať do elektroinštalácie vrátane montáže či výmeny hlavného vypínača môže iba kvalifikovaný elektrotechnik s osvedčením podľa vyhl. 508/2009 Z. z.
