Komplexný sprievodca elektrickými rozvádzačmi: Typy, funkcie a legislatíva

Elektrický rozvádzač je srdcom každej modernej elektrickej inštalácie. Jeho hlavnou úlohou je rozvetviť elektrický prúd zo vstupného zdroja do rôznych vývodov alebo obvodov, ktoré napájajú elektrické zariadenia a spotrebiče. Rozvádzač je elektrotechnické zariadenie alebo komponent, ktorý sa používa na distribúciu elektrickej energie v elektrickom systéme alebo inštalácii. Rozvádzače sú kritickým komponentom elektrických systémov, ktoré zabezpečujú efektívnu a bezpečnú distribúciu elektrickej energie. Hoci sa na prvý pohľad môže zdať ako obyčajná kovová skrinka s množstvom prepínačov, jeho funkcia a správne pochopenie sú kľúčové pre bezpečnosť a spoľahlivosť celého elektrického systému. Tento článok sa venuje detailom domových rozvádzačov, ich typom, konštrukcii, výberu a dôležitým legislatívnym aspektom.

Čo je elektrický rozvádzač a na čo slúži?

Elektrický rozvádzač, často označovaný aj ako ističová skrinka, rozvodný panel alebo rozvodná doska, je oveľa viac než len úložisko pre elektrické komponenty. Je to komplexné zariadenie, ktoré plní niekoľko zásadných funkcií:

• Distribúcia elektrickej energie: Hlavnou úlohou rozvádzača je rozdeliť prichádzajúcu elektrickú energiu na menšie, spravovateľné obvody. Tieto obvody potom napájajú jednotlivé časti budovy, ako sú zásuvky, osvetlenie, spotrebiče či špecializované zariadenia.
• Ochrana pred preťažením a skratom: Vnútri rozvádzača sa nachádzajú ističe a prúdové chrániče, ktoré slúžia ako prvá línia obrany. V prípade preťaženia obvodu alebo skratu tieto ochranné prvky automaticky prerušia dodávku elektriny, čím zabraňujú prehriatiu vodičov, poškodeniu zariadení a potenciálnym požiarom.
• Bezpečnostné odpojenie: Hlavný istič v rozvádzači umožňuje úplné odpojenie elektrického napájania celej budovy, čo je nevyhnutné pri údržbe, opravách alebo v núdzových situáciách.
• Zónová kontrola: Každý podružný istič v rozvádzači slúži ako samostatný vypínač pre konkrétny okruh. To umožňuje izolovať napájanie určitej miestnosti alebo spotrebiča v prípade poruchy alebo potreby vypnutia.
• Riadiace a signalizačné funkcie: Moderné rozvádzače môžu integrovať aj prvky pre riadenie a signalizáciu, ako sú napríklad prepínače, relé, komunikačné moduly či diagnostické jednotky, ktoré zvyšujú komfort a efektivitu prevádzky.

Správna inštalácia a údržba rozvádzačov je dôležitá pre bezpečnosť osôb a majetku.

Rozvádzač vs. Rozvodnica: Pochopenie rozdielov

Hoci sa pojmy "rozvádzač" a "rozvodnica" často zamieňajú, existujú medzi nimi kľúčové rozdiely:

• Elektrický rozvádzač: Toto je komplexnejšie zariadenie, ktoré prijíma elektrický prúd z hlavného prívodu a rozdeľuje ho do jednotlivých obvodov. Musí spĺňať prísne normy a predpisy a je zvyčajne určený pre prístup odborne spôsobilých osôb. Elektrické rozvádzače nízkeho napätia sú komplexné zariadenia, ktoré kombinujú spínacie prístroje (ako sú ističe a vypínače) s prídavnými meracími, riadiacimi, signalizačnými, regulačnými či ochrannými prvkami. K týmto rozvádzačom majú prístup primárne poučené osoby alebo osoby s odbornou elektrotechnickou spôsobilosťou. Manipulácia s ním, najmä ak ide o elektromerový rozvádzač, je obmedzená a vyžaduje špecializované vzdelanie.
• Rozvodnica: Je zjednodušenou verziou rozvádzača. Často sa nachádza v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Rozvodnice a modulárne rozvádzače nájdete bežne v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Jej hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu. Sú navrhnuté tak, aby umožňovali prístup aj laikom na spínanie jednotlivých prvkov, ako sú vypínače či ističe, alebo na výmenu poistiek. K rozvodnici a jej obsluhe má prístup aj laik, ktorý dokáže v prípade potreby odstaviť konkrétny obvod (napr. výmenou poistky, ak ide o starší typ).

Typy elektrických rozvádzačov a ich špecifiká

V priebehu času sa elektrické rozvádzače vyvinuli do rôznych špecializovaných konfigurácií, z ktorých každá je navrhnutá pre konkrétnu funkciu a technologickú úroveň:

Hlavný rozvádzač (MDP - Main Distribution Panel)

Označovaný aj ako hlavný panel alebo panel vstupu služby, je centrálnym bodom, kde elektrická energia od dodávateľa prvýkrát vstupuje do budovy. Je priamo pripojený k prívodným vodičom od distribučnej spoločnosti. Jeho charakteristickým prvkom je hlavný istič, ktorý dokáže odpojiť elektrickú energiu pre celú budovu. Okrem komplexnej ochrany proti nadprúdu slúži aj ako centrálny uzemňovací spoj. V domácnostiach sa zvyčajne nachádza v garáži, pivnici alebo technickej miestnosti.

Podružný rozvádzač (Sub-panel)

Funguje ako pomocné alebo satelitné distribučné miesto pripojené k hlavnému rozvádzaču. Neodoberá elektrinu priamo z verejnej siete, ale prijíma ju cez vysokokapacitný dvojpólový istič v hlavnom rozvádzači. Podružné rozvádzače sú ideálne pre oblasti s vysokou spotrebou energie, ako sú dielne, veľké kuchyne alebo prístavby, kde poskytujú lokalizovanú kontrolu a zjednodušujú elektroinštaláciu. Dôležité je, že v podružnom rozvádzači musia zostať vodiče nulového a ochranného uzemnenia úplne oddelené na samostatných, izolovaných zberniciach.

Prepínač zdrojov napájania (Transfer Switch)

Ide o nezvyčajné bezpečnostné zariadenie pre budovy vybavené záložným zdrojom energie (generátor, UPS). Prepínač zdrojov funguje na princípe "break-before-make", čím zaručuje, že verejná sieť a záložný zdroj nie sú nikdy zapojené súčasne. Tým sa predchádza nebezpečnému spätnému napájaniu do verejnej siete, ktoré by mohlo ohroziť pracovníkov údržby. Môže byť manuálny (MTS) alebo automatický (ATS), ktorý pri výpadku siete automaticky prepne na záložný zdroj.

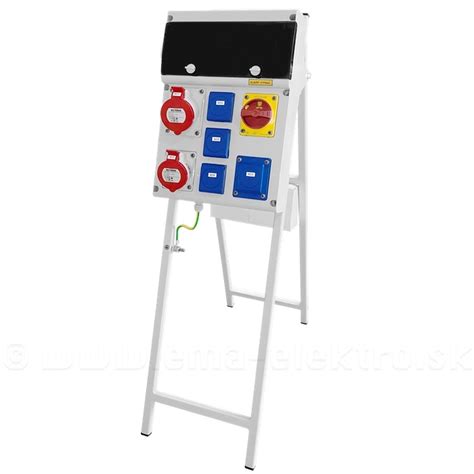

Staveniskový rozvádzač

Špeciálna kategória rozvádzačov určených na dočasné napájanie elektrickou energiou na staveniskách, pri stavebných, rekonštrukčných či búracích prácach. Na tieto rozvádzače sú kladené zvýšené požiadavky na odolnosť voči vlhkosti, prachu a mechanickému namáhaniu, často s vyššou triedou krytia IP (najmenej IP44) a zabudovaným stojanom. Tieto rozvádzače sú vybavené istením, prúdovými chráničmi a zásuvkami s krytím IP44 a vyšším, čo zaručuje ich odolnosť voči vlhkosti a prachu na nechránenom stavenisku. Typicky obsahujú hlavný vypínač pre núdzové odpojenie od prúdu a sú napájané pomocou 400 V zástrčky. Na pripojenie stavebného rozvádzača je potrebné použiť vhodný prívodný kábel, často gumový kábel H07RN-F, a zodpovedajúce priemyselné vidlice. Elektrický rozvádzač na stavbu by mal okrem ističov vo svojom vnútri obsahovať aj prúdový chránič a v dostupnej časti jasne viditeľný hlavný vypínač, pomocou ktorého zariadenie odpojíte od prúdu v prípade núdze. Samozrejmosťou je vyššia trieda krytia - najmenej IP44, ktorá zabezpečí odolnosť na nechránenej stavbe.

Elektromerový rozvádzač (skrinka na elektromer)

Je predpripravený na montáž elektromeru a ďalších pomocných zariadení, vrátane kompletného značenia v zmysle aktuálnych noriem. Je špeciálne navrhnutý na montáž elektromeru a prípadných pomocných zariadení. Musí spĺňať prísne normy a predpisy a obsahuje kompletné značenie. Podľa konštrukčného vyhotovenia sa delia na pilierové, nástenné a pre zapustenú montáž pod omietku. Umiestnenie elektromerového rozvádzača je prísne regulované a musí byť na hranici pozemku, na verejne prístupnom mieste. Dvere elektromerového rozvádzača sú často vybavené zámkom na kľúč v tvare štvorca s rozmerom 6x6 mm. V minulosti boli bežné aj okienka na dverách pre odpočet elektromeru, od roku 2025 sú však oficiálne zakázané. Najdôležitejším prvkom je práve elektromer, ktorý dodáva distribúcia. Zákazník si zabezpečuje hlavný istič, ktorého hodnotu má danú v zmluve o pripojení.

Špecifické požiadavky pre elektromerové rozvádzače

• Jednofázové vs. Trojfázové pripojenie: Jednofázové elektromerové rozvádzače sa zvyčajne inštalujú v objektoch s nízkou spotrebou elektriny alebo tam, kde je dostupné iba jednofázové pripojenie. Trojfázové pripojenie je bežné vo väčších objektoch a pri vyššej spotrebe.
• Dvojtarifné meranie: Pre využitie nočného prúdu (nižšia sadzba elektriny) je potrebné zabezpečiť dvojtarifný elektromer a príslušný elektromerový rozvádzač (jednofázový alebo trojfázový dvojtarif).
• Počet elektromerov: Elektromerové rozvádzače môžu byť navrhnuté pre jeden alebo viacero elektromerov, čo je praktické napríklad pre dvojdomy alebo zdieľané prípojky.
• Výplet (prierez vodičov): Správna voľba výpletu závisí od menovitého prúdu hlavného ističa.
• Hlavný istič: Nie je bežnou súčasťou dodávky elektromerového rozvádzača a musí sa dokúpiť samostatne podľa hodnôt schválených distribučnou spoločnosťou.
• Potrebná dokumentácia: Pri kúpe elektromerového rozvádzača je nevyhnutné obdržať aj vyhlásenie o zhode zariadenia s výrobným číslom a potvrdenie o kusovej skúške. Bez týchto dokumentov elektroinštalácia neprejde prvou odbornou prehliadkou a skúškou (revíziou).

Rozvodná skriňa / Bytová rozvodnica

Na rozdiel od hlavných rozvádzačov sú rozvodnice často umiestnené tak, aby boli prístupné laickej obsluhe pre jednoduché spínanie alebo výmenu poistiek. Bytové rozvodnice slúžia na rozvod energie v bytoch, domoch, kanceláriách či ľahkom priemysle. Môže fungovať ako domový alebo podružný rozvádzač. Môžu byť určené na montáž na stenu (na omietku) alebo pod omietku. Na rozdiel od bytových rozvodníc bývajú rozvodné skrine odolnejšie voči mechanickému namáhaniu, prachu a vlhkosti. Môžu byť vyrobené z plastu, plechu, prípadne z ocele pre vyššiu odolnosť.

Poistková skrinka

Je vybavená poistkovými držiakmi a svorkou na pripojenie PEN vodiča. Spravidla je určená na realizáciu elektrickej prípojky vzdušného vedenia.

Rozvodnica zásuvková

Osadená jednou alebo viacerými elektrickými zásuvkami na 230 V alebo 400 V. Niektoré modely bez istenia majú predprípravu na osadenie prístrojov (ističe, prúdové chrániče) na DIN lište.

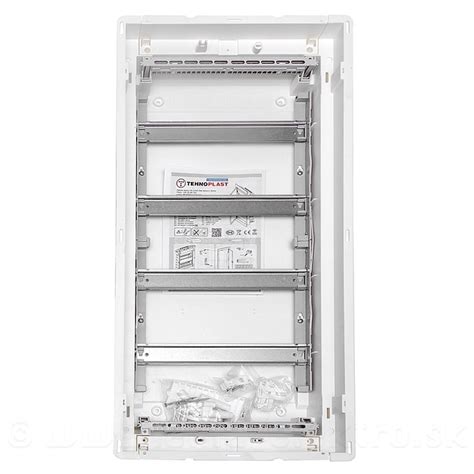

Komponenty elektrického rozvádzača

Konštrukcia rozvádzačov môže mať rôzne formy, ale vo všeobecnosti obsahujú skrinku alebo skriňu, v ktorej sú umiestnené elektrické komponenty. Vnútro elektrického rozvádzača je tvorené radom kľúčových komponentov, ktoré zabezpečujú jeho funkčnosť a bezpečnosť:

• Kryt a skrinka: Vyrobené z odolných materiálov, ako je oceľ alebo plast, slúžia na ochranu vnútorných komponentov pred mechanickým poškodením, prachom a vlhkosťou.
• Montážna doska: Vyrobená z nehorľavého materiálu, slúži na upevnenie jednotlivých komponentov. Ide o plastovú montážnu dosku, ktorá je vykáblovaná vodičmi.
• DIN lišta: Je štandardizovaná lišta, na ktorú sa montujú jednotlivé prístroje ako ističe a chrániče.
• Svorky: Slúžia na pripojenie prívodného kábla, uzemnenia a jednotlivých obvodov.
• Ističe: Sú kľúčovými ochrannými prvkami, ktoré chránia obvody pred preťažením a skratmi. V prípade nadmerného prúdu automaticky odpoja prívod elektriny, čím predchádzajú poškodeniu elektroinštalácie a zariadení. Môžu byť jednopólové, dvojpólové, trojpólové s rôznymi charakteristikami (B, C).
• Prúdové chrániče (RCCB) a kombinované prúdové chrániče (RCBO): Poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom tým, že sledujú rozdiel medzi prúdom v kábloch a v prípade zistenia nebezpečného rozdielu prúd odpoja. RCBO spája funkciu ističa a prúdového chrániča.
• Prepäťové ochrany (SPD): Chránia zariadenia pred prepätím v sieti, najmä v dôsledku prepätia z atmosférických výbojov (blesku).
• Elektromer: Meria spotrebu elektrickej energie. Dodáva ho distribučná spoločnosť.
• Hlavný istič: Hodnota hlavného ističa je daná v zmluve o pripojení. Zákazník si ho zabezpečuje sám.
• Prípojnica (Zbernica): Je to lišta, nosný prvok pre všetky elektrické rozvody v rozvádzači.
• Uzemňovacie prvky: Svorka SR03, zemniaci oceľový drôt FeZn s priemerom 10 mm a ohybný žltozelený vodič CYA16 sú nevyhnutné pre správne uzemnenie rozvádzača. Svorka SR03 je zložená z 30 cm dlhého zelenožltého vodiča CYA16, ktorý je k svorke pripevnený očkom. Na jeho druhej strane je dutinka, ktorá sa pripája do zemniacej svorky v rozvádzači. Prípadne sa používa kompletný adaptér pre uzemnenie rozvádzača.
• Označovacie štítky: Sú povinnou súčasťou elektromerového rozvádzača, obsahujú názov výrobcu, typ a jedinečné výrobné číslo.
• Ďalšie komponenty: Okrem toho môžete v útrobách rozvádzača nájsť poistky, spínače, transformátory, meniče napätia alebo rôzne automatizačné moduly či relé.

Legislatíva a zodpovednosť pri úprave rozvádzačov

Bezpečnosť je pri elektroinštaláciách najvyššou prioritou. Nariadenie vlády č. 148/2016 Z.z. o sprístupňovaní elektrického zariadenia na trh vyvolalo diskusiu medzi elektrotechnikmi ohľadom úprav a zmien v existujúcich prevádzkovaných elektrických rozvádzačoch nn. Legislatíva definuje pojem "výrobok" a jeho uvedenie na trh. Zodpovednosť za bezpečnosť výrobku (označeného CE, s EÚ vyhlásením o zhode) nesie výrobca po celú dobu jeho životnosti.

Kľúčové body súvisiace s legislatívou:

• Oprava vs. Úprava/Rekonštrukcia: Podľa zákona č. 595/2003 Z.z. o dani z príjmov, "oprava" predstavuje odstránenie fyzického opotrebenia a poškodenia za účelom uvedenia do predchádzajúceho alebo prevádzkyschopného stavu. Pri úprave alebo rekonštrukcii sa osoba vykonávajúca zásah stáva výrobcom daného zariadenia.
• Povinnosti výrobcu: Výrobca musí vykonať overenie návrhu a kusové overenie výrobku.
• Dôsledky úpravy: Pri úprave alebo rekonštrukcii rozvádzača sa mení jeho pôvodný stav, čím sa stávate jeho výrobcom a preberáte plnú zodpovednosť za jeho bezpečnosť a súlad s normami.
• Odporúčania pri zásahu: V dokumentácii je potrebné presne definovať, či ide o opravu alebo úpravu (rekonštrukciu). Toto určenie je podkladom pre vykonanie revízie. Rovnako je dôležité zdokumentovať stav zariadenia pred a po vykonaných prácach.
• Príklady opráv: Za opravu sa považuje napríklad náhrada ističa s rovnakým alebo nižším menovitým prúdom, alebo výmena výsuvného prevedenia ističa za pevné a naopak, pokiaľ nedôjde k navýšeniu tepelných strát.
• Retrofit: Ide o druh náhrady skôr vyrobeného prístroja, ku ktorému je potrebná špeciálna odborná znalosť.

Všetky elektroinštalácie a rozvádzače musia zodpovedať platným národným normám (napr. STN) a miestnym predpisom. Kľúčové normy zahŕňajú STN 33 2000-4-41 (Ochrana pred úrazom elektrickým prúdom), STN 33 2000-5-53 (Spínacie a riadiace prístroje) a STN 33 2130 (Elektrické inštalácie nízkeho napätia v obytných a občianskych budovách). Hotový elektrický rozvádzač ako celok musí vyrobiť firma s príslušným oprávnením od inšpekcie práce. Okrem samotného rozvádzača musí výrobca dodať aj typový štítok, protokol o kusových skúškach, dokumentáciu s pokynmi na inštaláciu, prevádzku a údržbu, a vyhlásenie o zhode. Prístroje v rozvádzači musia byť prehľadne a prístupne usporiadané a označené trvanlivo a v súlade so schémami zapojenia. Schémy musia byť dodané spolu s rozvádzačom, aby sa v budúcnosti predišlo komplikáciám pri identifikácii obvodov a prístrojov.

Výber a návrh rozvádzača: Praktické aspekty

Výber alebo modernizácia elektrického rozvádzača je dôležitou investíciou do bezpečnosti a spoľahlivosti. Tento proces by mal byť založený na systematickom prístupe:

1. Výpočet zaťaženia

Ide o štruktúrované hodnotenie na určenie najvyššej úrovne elektrickej spotreby, ktorú budova odoberie. Výpočet musí postupovať podľa postupov predpísaných Národným elektrickým kódexom (NEC) alebo ekvivalentnými národnými normami. Pri výpočte sa uplatňujú súčinitele súbehu, ktoré zohľadňujú, že nie všetky záťaže pracujú súčasne na maximálny výkon.

2. Plánovanie rastu a budúcnosti

Spotreba elektriny sa časom zvyšuje. Pri výbere rozvádzača je nevyhnutné plánovať budúci rast. Odporúča sa:

• Vybrať vyššiu prúdovú kapacitu (ampacitu): Aj keď aktuálny výpočet naznačuje napríklad 150 A, 200 A rozvádzač je rozumnejšou dlhodobou investíciou.
• Uprednostniť dodatočný priestor: Kapacita rozvádzača závisí aj od počtu miest pre ističe. Úplne zaplnený rozvádzač neumožňuje žiadnu expanziu.
• Predinštalovať chráničku: Pri rekonštrukcii je vhodné viesť prázdnu chráničku od rozvádzača na strategické miesta pre budúce rozšírenie.

3. Trieda krytia IP a počet modulov

Odolnosť rozvodnej skrine voči nečistotám a vode je označená triedou krytia IP (napr. IP40, IP65). Pre exteriérové použitie je nevyhnutná vyššia odolnosť, často s označením IP44 a vyšším, čo zabezpečuje ochranu pred tryskovou vodou a prachom. Robustnejšia konštrukcia, napríklad z ocele, poskytuje dodatočnú ochranu pred mechanickým poškodením. Veľmi dôležitým parametrom, ktorý rozhoduje o type rozvodného zariadenia, je spôsob jeho montáže, napríklad elektrický rozvádzač na stenu (na omietku) je vhodný v prípade dodatočných inštalácií.

Počet modulov a radov: Dôležitý parameter určujúci kapacitu rozvádzača pre inštaláciu prístrojov. Najdôležitejším parametrom rozvodnice je veľkosť. Tá sa odvíja od počtu pozícií pre moduly, ktoré do nej môžete osadiť. Platí, že 1 pozícia = 1 jednofázový (jednopólový) istič. Pri výbere rozvodnice podľa počtu pozícií nezabudnite na dostatočnú rezervu. Odporúča sa nechať rezervu aspoň 30 % modulov. Ak vopred viete, že budete do rozvodnice pridávať ističe a ďalšie prvky napríklad pre prístavbu či garáž, pokojne nechajte aj 50 % rezervu.

Montáž a zapojenie rozvádzača: Kedy zavolať odborníka?

Montáž a zapojenie elektrického rozvádzača, respektíve rozvodnej skrinky, by mal vždy vykonávať výhradne odborník - elektrikár s platným osvedčením. Legislatíva to vyžaduje a samotné zapojenie so sebou prináša množstvo úskalí, ktoré môžu prekvapiť aj skúseného majstra. Návrh elektrického rozvádzača by mal vždy robiť projektant elektro alebo kvalifikovaný elektrikár s potrebnou praxou a oprávnením. Realizáciu elektroinštalácie určuje projektová dokumentácia. Pri zmenách v existujúcej inštalácii je vhodné spracovať aktualizovanú dokumentáciu a vykonať revíziu.

Upozornenie: Nikdy nezasahujte do elektromeru a hlavného ističa - tieto časti sú plombované a akékoľvek zásahy sú sankcionované distribútorom elektriny.

Umiestnenie rozvádzača

V prípade, ak sa jedná o modulárnu rozvodnicu/ističovú skrinku v rámci bytu alebo domu, tu platia pravidlá, ako napríklad umiestnenie do ľahko prístupnej miestnosti, s priestorom minimálne 80 centimetrov okolo rozvodnice. Základným pravidlom pre interiérové umiestnenie je dostupnosť - žiadne skrývanie v skriniach či šatníkoch, ani na schodisku. Najčastejšie sa nachádza pri vstupných dverách alebo v technickej miestnosti, aby k nej mal ľahký prístup nielen odborník, ale aj majiteľ či obyvateľ nehnuteľnosti. V starších bytoch je často vhodné zachovať pôvodnú polohu rozvodnej skrinky pri vstupných dverách, v blízkosti elektromeru, čo znižuje náročnosť drážkovania. Okolo rozvodnice by mal voľne prúdiť vzduch kvôli chladeniu, okolie by malo byť nehorľavé (čo drevo skrine, šaty či krabice v nej určite nespĺňajú) a mali by ste k nej mať jednoduchý a rýchly prístup, keby niečo. Neukrývajte rozvodnicu, radšej si priplaťte pár eur za takú, za ktorú sa nebudete hanbiť pred sebou ani pred návštevami.

Postup montáže a zapojenia (vykonávaný odborníkom)

1. Skompletizovanie rozvodnice: Elektrikár do rozvodnice urobí otvory (väčšinou sú okienka vylamovacie) v miestach, kade pôjdu káble. Potom si prípadne osadí DIN lišty, ak v rozvodnici nebudú alebo mu nebude vyhovovať ich rozmiestnenie. Následne osadí modulárne prvky a svorkovnice. Všetko prepojí vodičmi (používajú sa lankové s nalisovanými dutinkami). Na čelný kryt potom nalepí nálepky označujúce okruh daného ističa s popisom (napr. „kuchyňa - zásuvky“). Pri zapojení je mimoriadne dôležité označiť každý jeden drôt a prístroje zapájať výhradne podľa navrhnutej schémy. Po dokončení je nevyhnutné nalepiť certifikát rozvodnej skrine, jej schému a taktiež použiť plastové záslepky na voľné modulové pozície. Chýbajúce záslepky na voľných modulových pozíciách sú častou chybou. Pre zapojenie rozvádzača bude potrebné krížový a plochý šróbovák pre upevnenie krytov a imbusový kľúč 5 na pripojovacie svorky.
2. Osadenie rozvodnice: Druhým krokom je osadenie rozvodnice do steny či na stenu (podľa typu). Otvor by ste mali mať vopred vysekaný a káble privedené k rozvodnici.
3. Pripojenie vodičov a finalizácia: Posledným krokom je pripojenie vodičov - prívodu a jednotlivých okruhov, prípadne vývodu na podružný rozvádzač (akože menší, ktorý napája napríklad poschodie, garáž a pod.). A zabudnúť by nemal ani na záslepky čelného krytu na miestach, kde nie sú ističe a ďalšie prvky, ktoré by vyčnievali.

Samozrejme, elektroinštalácia vrátane zapojenia rozvodnice by mala byť ukončená revíziou (prvou odbornou prehliadkou a odbornou skúškou).

Hlavný vypínač v rozvádzači: Prečo je dôležitý?

V rozvodnici by ste mali mať aj hlavný vypínač. Hlavný istič sa v nových domoch nachádza v elektromerovom rozvádzači a dávať do rozvodnice ďalší istič nemá význam. Lenže elektroinštaláciu sem-tam potrebujete odstaviť - či už pri problémoch alebo kontrole či údržbe. A práve na to slúži modulárny hlavný vypínač. Hlavným dôvodom je bezpečnosť a servisovateľnosť. V prípade problémov nemusíte premýšľať, ktorý istič vypnúť. Ak potrebujete vymeniť žiarovku, vypínač, zásuvku, vypnete hlavný vypínač a odpojíte všetko. Nemusíte premýšľať a tŕpnuť, či vás „nekopne“. Pamätajte si: hlavný (modulárny) vypínač nechráni obvod tak ako istič. Nechráni ho vôbec.

Môže istič plniť úlohu hlavného vypínača?

Áno, aj istič môže plniť úlohu hlavného vypínača. Predstavte si dom. Máte hlavný istič 25 A (najčastejšia hodnota v domoch) v elektromerovom rozvádzači. Ten rozvádzač potrebujete občas celý vypnúť bez toho, aby ste museli chodiť k elektromerovému rozvádzaču. No a kvôli tomu sa rozhodnete osadiť do domového rozvádzača ďalší istič. 25 A istič by pri nadprúde či skrate vypínal spolu s hlavným ističom v elektromerovom rozvádzači. Takže by ste aj tak museli nahadzovať oba. 16 A istič na celý rozvádzač kvôli selektivite síce rieši túto dilemu, ale je zbytočne malý. Pri lacnejších značkách je to tak, ale nie je to dobrý nápad - častým vypínaním zbytočne opotrebujete jeho mechanizmus, ktorého hlavnou úlohou je ochrana pred požiarom a úrazom.

Prúdový chránič ako hlavný vypínač?

Vhodný prúdový chránič (RCD) je principiálne možno použiť v rozvádzači ako hlavný vypínač. V tom prípade sa odporúča menovitý vypínací prúd (reziduálny prúd) voliť nie 30 mA ale 100 mA. Pozor, prúdový chránič nemôže fungovať ako istič. V prípade, že ide o kompaktný prístroj združujúci v jednom celku chránič + istič, je ho možno použiť v rozvádzači ako hlavný vypínač.

Parametre hlavného vypínača

Pri výbere je dôležitý maximálny prúd, ktorý môže vypínačom tiecť. Ak je jednopólový, vypína iba fázový vodič, čo je napríklad v bytových rozvádzačoch s jednofázovým pripojením dostatočné. Pri zložitejších inštaláciách (nie domových) niektoré známe značky umožňujú bezprepojkové riešenie, kde nemusíte ističe či prúdové chrániče jednotlivých okruhov prepájať s hlavným vypínačom vodičmi.

Nasledujúca tabuľka porovnáva parametre niektorých hlavných vypínačov vhodných pre domové a bytové inštalácie:
