Zapojenie hlavného domového rozvádzača: Komplexný sprievodca

Rozvodné skrine, známe tiež ako hlavné domové rozvádzače, predstavujú kľúčový prvok každej modernej elektrickej inštalácie. Sú to akési centrá, ktoré na jednej strane prijímajú elektrický prúd z hlavného prívodu a následne ho bezpečne a organizovane rozdeľujú do jednotlivých obvodov a zariadení v budove.

Bez nich by elektrické rozvody v dome, byte, priemyselnej budove či akejkoľvek inej stavbe nemohli fungovať spoľahlivo a bezpečne. Montáž, respektíve zapojenie rozvodnej skrinky, by mal riešiť len odborník, elektrikár s platným osvedčením. Nielen preto, že si to vyžaduje legislatíva, ale taktiež preto, že samotné zapojenie so sebou prináša úskalia, ktoré môžu prekvapiť aj skúseného majstra.

Elektrická energia je neoddeliteľnou súčasťou nášho života, ale jej nesprávne zapojenie môže mať vážne dôsledky. Neodborná inštalácia skrine môže viesť k rôznym problémom, od nesprávneho fungovania elektrických zariadení až po vážne bezpečnostné riziká, ako sú elektrické požiare alebo úrazy elektrickým prúdom.

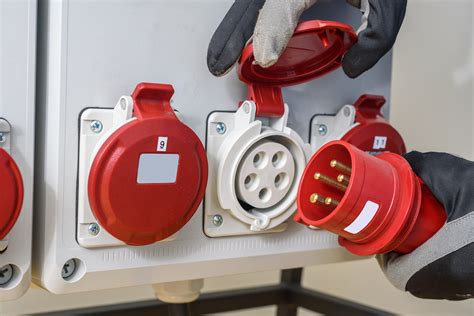

Rozvádzač, rozvodnica a rozvodná skrinka: Rozdiely a terminológia

Rozvodná skrinka zosobňuje bezpečnosť, prehľad a funkčnosť každej elektroinštalácie. V niektorých prípadoch však môže laik naraziť na mierny chaos v pomenovaniach a účeloch jednotlivých elektroinštalačných zariadení tohto charakteru. Rozvodná skrinka, modulárny rozvádzač alebo rozvodnica?

Rozvodnice, rozvádzače a rozvodné skrinky zahŕňajú veľké množstvo elektroinštalačných komponentov, medzi ktorými je však rozdiel. V niektorých prípadoch dokonca zásadný. Okrem toho, že si ich samotní predajcovia zaraďujú do kategórií s odlišným názvom (napríklad modulárny rozvádzač je ekvivalentom rozvodnej skrinky), aj samotní elektrikári používajú pomenovania, ktoré môžu byť pre laika mätúce.

Rozvodná skrinka je zariadenie, ktorého úlohou je zabezpečiť istenie jednotlivých okruhov v objekte a možnosť ich regulácie (vypnutia/zapnutia) v prípade potreby zásahu. Síce platí, že do jej obsluhy môže zasahovať ktokoľvek (je bežne dostupná), jej zapojenie rieši odborník. Rozvodová skrinka sa jednak nazýva aj modulárny rozvádzač, bytová rozvodnica alebo takzvaná ističová skrinka. Je to presne ten objekt, ktorý človek doma alebo v kancelárii hľadá, keď mu vyhodí prúd ističe.

Rozdiel je však dôležité rozlíšiť medzi pojmami "rozvádzač" a "rozvodnica". Elektrický rozvádzač je nosným prvkom každej elektroinštalácie, kde je potrebné elektrický prúd rozdistribuovať. Zariadenie musí spĺňať stanovené normy a predpisy a zhotovuje ho výrobca. S elektromerovým rozvádzačom by navyše mala manipulovať len oprávnená osoba s príslušným vzdelaním alebo osvedčením. Rozvodnica je na druhej strane jednoduchšia verzia rozvádzača.

Rozvodnice a modulárne rozvádzače nájdete bežne v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Ich hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu pred preťažením a skratom. Navyše platí, že k takémuto zariadeniu a jeho obsluhe má prístup bežne aj laik bez potrebného osvedčenia a dokáže v prípade potreby napríklad odstaviť nejaký obvod.

Ďalším mätúcim termínom je elektromerový rozvádzač, ten však ľahko rozoznať vďaka presklenému okienku na odpočet elektromeru.

Kľúčové komponenty elektrického rozvádzača a ich funkcie

Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie, nakoľko majú svoju funkciu. Taktiež sa od nich odvádza kapacita/veľkosť elektrického rozvádzača.

Kryt a skrinka: Ochrana pred vonkajšími vplyvmi

Kryt a skrinka rozvádzača sú vyrobené z odolných materiálov, ako je oceľ alebo plast, a slúžia na ochranu vnútorných komponentov pred mechanickým poškodením, prachom a vlhkosťou. To, ktorú si vybrať, závisí od umiestnenia rozvodnej skrinky a tiež vplyvov, ktoré mu bude vystavená. Veľmi dôležitým parametrom, ktorý rozhoduje o type rozvodného zariadenia, je spôsob jeho montáže. Napríklad elektrický rozvádzač na stenu, inak povedané aj na omietku, je vhodný v prípade dodatočných inštalácií.

• Plastové: Ľahké a cenovo dostupné.
• Kovové: Odolnejšie a poskytujú lepšiu ochranu.
• Extra odolné - oceľové: Ideálne pre náročné prevádzkové podmienky.

O odolnosti voči nečistotám a vode v rôznom stupni hovorí trieda krytia a označuje sa dvojčíslom spojeným s písmenami IP. Veľkým prínosom je aj robustnejšia konštrukcia rozvodnej skrine, napríklad oceľová alebo kovová.

Prípojnica: Nosič elektrických rozvodov

Prípojnica je lišta, nosný prvok pre všetky elektrické rozvody v rozvádzači. V moderných inštaláciách sú to zvyčajne zbernice, ktoré umožňujú jednoduché a bezpečné pripojenie modulárnych prístrojov.

Modulárne prístroje: Bezpečnosť a ovládanie

Sekcia rozvádzačov a modulárnych prístrojov združuje kľúčové komponenty pre distribúciu, istenie, ovládanie a ochranu elektrických obvodov. Ponuka je zameraná výhradne na systémové riešenia pre montáž na DIN lištu, ktoré sú štandardom pre moderné domové aj priemyselné inštalácie.

• Ističe: Základná ochrana elektrických obvodov. Ističe sú kľúčovými ochrannými prvkami, ktoré chránia obvody pred preťažením a skratmi. V prípade nadmerného prúdu istič automaticky odpojí prívod elektriny, čím predchádza poškodeniu elektroinštalácie a zariadení.
  • Jednopólový istič Eaton série PL6 s menovitým prúdom 16 A a charakteristikou B: Toto je najpoužívanejší istič pre istenie zásuvkových obvodov v domácnostiach a kanceláriách.
  • Jednopólový istič Eaton série PL6 s menovitým prúdom 10 A a charakteristikou B: Taktiež bežný istič s nižším menovitým prúdom.
  • Jednopólový istič s menovitým prúdom 16 A a charakteristikou B: Univerzálny istič vhodný pre rôzne aplikácie.
  • Trojpólový istič Eaton série PL6 s menovitým prúdom 16 A a charakteristikou B: Používa sa pre trojfázové obvody.
• Prúdové chrániče (RCCB): Dodatočná ochrana pred úrazom elektrickým prúdom. Prúdové chrániče poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom. Sledujú rozdiel medzi prúdom v kábloch a v prípade zistenia nebezpečného rozdielu prúd odpoja.
  • 4-pólový prúdový chránič (RCCB) pre trojfázové obvody s citlivosťou 30 mA: Zabezpečuje vysokú úroveň bezpečnosti v trojfázových systémoch.
• Zvodiče prepätia: Tie sú súčasťou komplexnej ochrany pred bleskom a prepätím, do ktorej patrí aj kvalitné uzemnenie. Veľké prepätie môže vzniknúť v elektrickom obvode, ak do bleskozvodu nášho domu (alebo v jeho blízkosti) udrie blesk. Napätie sa zvedie do zeme, vzniká veľký prúd, ktorého časť sa cez uzemnenie môže dostať do zásuviek. Elektroinštalácii blesky nejako zvlášť ublížiť nemôžu, no môžu poškodiť spotrebiče pripojené na ňu. Všetky prístroje, ktoré máme pripojené v pohotovostnom režime, a je ich naozaj dosť, sa môžu poškodiť prepätím blesku. Preto odborníci odporúčajú použiť jeden zvodič prepätia priamo v rozvádzači napríklad zvodič PRF1 12,5r. Ten ochráni väčšinu domácich spotrebičov pri blízkom údere blesku s následným prepätím a prúdom do 100 kA. S zvodičmi prepätia by ste mali počítať už vopred - ich pozícii musí byť prispôsobené aj rozmiestnenie ďalších prvkov a vedenie vodičov k nim a od nich.
• Hlavný vypínač: V rozvodnici by ste mali tiež mať hlavný vypínač. Hlavný istič sa v nových domoch nachádza v elektromerovom rozvádzači a dávať do rozvodnice ďalší istič nemá význam. Lenže elektroinštaláciu sem-tam potrebujete odstaviť - či už pri problémoch alebo kontrole či údržbe. A práve na to slúži modulárny hlavný vypínač.
• Ďalšie spínacie prvky: Medzi ďalšie elektroinštalačné prvky patria rôzne spínacie prvky ako relé, stýkače a pod. Môžete ich používať na automatizované alebo diaľkové spínanie osvetlenia či rôznych spotrebičov. Príkladom je modul zvončeka, ktorý sa nacvakne na DIN lištu podobne ako istič.

Svorkovnice a prepojovacie lišty: Organizácia a distribúcia

• Jednopólový rozbočovací mostík N-7CZ v modrej farbe: Slúži na rozdelenie neutrálneho vodiča (N). Obsahuje 7 skrutkových svoriek pre vodiče do 16 mm².
• Trojpólová prepojovacia lišta (hrebeň) typu vidlička (U): S prierezom 10 mm² a menovitým prúdom 63 A. Dĺžka lišty je 210 mm, čo zodpovedá 12 modulom.

Univerzálne príslušenstvo

• Univerzálna biela krycia lišta (záslepka) ADS 12W: Určená na zakrytie nevyužitých modulových výrezov v elektrických rozvádzačoch, čím prispieva k estetickému vzhľadu a ochrane. Skúška správnosti sú nepostrádateľné plastové záslepky v moduloch, ktoré ste určili ako rezervu.

Okrem uvedených môžete v útrobách rozvádzača nájsť poistky, spínače, transformátory, meniče napätia alebo rôzne automatizačné moduly.

Návrh a plánovanie elektroinštalácie v 7 krokoch

Praktické je postupovať v 7 krokoch. Pred samotným návrhom schémy rozvodnej skrine a jej zapojením je potrebné zvážiť jej vhodné umiestnenie. Pri návrhu vždy vychádzajte z projektu elektroinštalácie a platných noriem.

Nasledujúca tabuľka zhrňuje celý 7-krokový postup:

Detailnejšie k jednotlivým krokom

1. Prípojka a hlavný istič: Prvým krokom je vyriešenie spôsobu pripojenia domu k distribučnej sieti a rezervovaného príkonu. Pri návrhu hlavného prívodu odporúčame použiť Kalkulačku: Dimenzovanie hlavného prívodu (dom/byt).

2. Uzemnenie a HUS: Druhým krokom je riešenie uzemnenia, hlavného pospojovania (HUS), prípadného bleskozvodu a koordinácie SPD. V každej budove musí byť zhotovené hlavné pospájanie, na ktoré sa musí pripojiť hlavný ochranný vodič, hlavný uzemňovací vodič, hlavná uzemňovacia svorka a cudzie vodivé časti (rozvodné potrubia plynu, vody, ústredného vykurovania a klimatizácie, kovové konštrukčné časti budovy a pod.).

3. Návrh okruhov a prierezov: Tretím krokom je návrh počtu a rozdelenia okruhov, prierezov káblov a trás vedenia. Okruhmi myslíme zásuvkové, svetelné či samostatné okruhy pre spotrebiče nad 2 000 W (tak kážu normy) atď. Samozrejme, na jednom okruhu môžete mať viac svietidiel a viac vypínačov. Konkrétne zásuviek povoľuje norma 10 (áno, aj dvojzásuvku počíta ako jednu). Najmä tak, aby sa vám nestalo, že pri jednej prasknutej žiarovke vám zhasne celý dom. Alebo pri probléme s jedným spotrebičom vypadnú všetky ďalšie v dome. Závisí od veľkosti domu a počtu miestností, ale bežne je rozumné mať samostatné okruhy pre kuchyňu, každú kúpeľňu, technickú miestnosť, garáž alebo dielňu a exteriér.

Pri väčších vzdialenostiach (napr. garáž, studňa) treba overiť úbytok napätia a prípadne zvoliť väčší prierez. Minimálne prierezy vodičov elektrickej vzdušnej prípojky sú AlFe 16 mm² pri holých vodičoch a 16 mm² pri závesných kábloch. Použitie holých vodičov je dovolené len v odôvodnených prípadoch a so súhlasom dodávateľa elektrickej energie.

Prúdové chrániče (RCD) a RCBO

Keď už máte všetko rozdelené na okruhy s ističmi, nasleduje ich „zoskupenie“ pod prúdové chrániče. Prúdové chrániče sú kľúčovou súčasťou ochrany pred úrazom elektrickým prúdom. Minimum - jeden RCD pre viac okruhov (napr. väčšiu časť domu). Odporúčané riešenie - viac RCD rozdelených podľa skupín okruhov: kuchyňa, kúpeľne, technická miestnosť, garáž/exteriér, obytné miestnosti. Future-proof / komfort - použitie RCBO (kombinovaný istič s RCD) pre kľúčové okruhy: práčka, sušička, kuchyňa, technická miestnosť, dielňa, wallbox. Normy vyžadujú prúdové chrániče pre zásuvkové obvody v obytných budovách s určitými výnimkami. V praxi sa odporúča mať všetky bežné zásuvkové okruhy chránené RCD alebo RCBO.

Prúdové chrániče nie sú také lacné ako ističe. Kým istič stojí niekoľko eur, prúdový chránič okolo 30 €. Lenže platí to, čo pri ističoch - ak nastane porucha nejakého svietidla a máte všetky okruhy na jednom chrániči, zhasne celý dom. Nedávajte teda celý dom na jeden alebo dva chrániče. Jeden prúdový chránič pre celý dom je zvyčajne nevhodný. Odporúča sa mať viac RCD alebo RCBO - napríklad zvlášť pre svetelné okruhy, zásuvky v izbách, kuchyňu, kúpeľňu a technické okruhy.

Ochrana pred prepätím (SPD)

Ochrana pred prepätím (SPD) musí byť riešená v súlade s externou ochranou (bleskozvod) a typom napájania.

Plánovanie zásuviek, vypínačov a osvetlenia

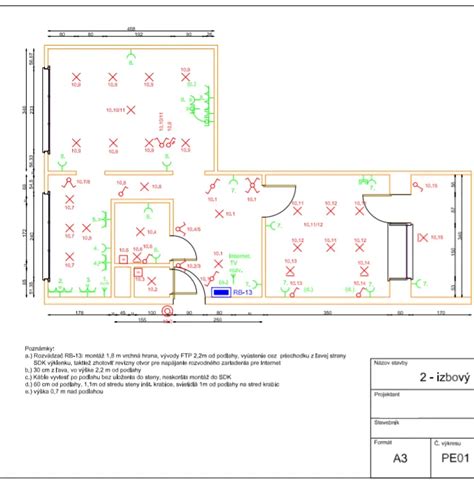

Piatym krokom je konkrétne rozmiestnenie zásuviek, vypínačov a ovládania svetiel v miestnostiach. Pri návrhu osvetlenia odporúčame článok Ako vybrať svietidlá a osvetlenie pre dom a byt a článok Teplá alebo studená biela? Zložitejšie je projektovanie zásuviek. Ak sa rozhodneme stretnúť sa s projektantom a ovplyvňovať rozmiestnenie zásuviek, je dobré vždy poznať aj rozloženie nábytku v priestore. Vtedy predídeme neželaným situáciám, keď sa obe zásuvky nachádzajú za s... Pre stabilné internetové pripojenie (home office, TV, multimédiá, smart home) má zmysel riešiť aj štruktúrovanú kabeláž.

Umiestnenie rozvádzača a prípojkovej skrine

Obvykle sa rozvodná skrinka nachádza pri vchodových dverách domu alebo v technickej miestnosti a obsahuje už dopredu vsadené DIN lišty a mostíky na vodiče. Bežne ju nájdete v interiéri domu, bytu alebo inej budovy a jej veľkosť zodpovedá rozsahu a náročnosti elektrických obvodov.

Základným pravidlom pre umiestnenie rozvodovej skrinky v interiéri domu, bytu alebo kancelárie je dostupnosť. To znamená žiadne skrývanie v skrini alebo šatníku a taktiež nie na schodisku. Najčastejšie preto poistkovú skrinku nájdete pri vstupných dverách alebo v technickej miestnosti. Je totiž nevyhnutné dostať sa k nej nielen pre odborníka, ale aj majiteľa či obyvateľa nehnuteľnosti, ktorý by mal bez problémov dokázať vypnúť či zapnúť zvolený okruh alebo nahodiť ističe.

Elektrická rozvodná skrinka v byte, ktorý nie je novostavbou, má svoje logické opodstatnenie presne na mieste, kde je. Ak budete riešiť rekonštrukciu elektrických rozvodov v staršej bytovke, polohu rozvodnej skrinky radšej zachovajte práve pri vstupných dverách - v blízkosti elektromeru. O to menej drážkovania do železobetónu vás čaká.

Mnoho ľudí prekáža vzhľad elektrických rozvodníc natoľko, že ich ukrývajú pred zrakom do vstavaných skríň a iných kreácií. Z bezpečnostných dôvodov to nie je dobrý nápad. Okolo rozvodnice by mal voľne prúdiť vzduch kvôli chladeniu, okolie by malo byť nehorľavé (čo drevo skrine, šaty či krabice v nej určite nespĺňajú) a mali by ste k nej mať jednoduchý a rýchly prístup, keby niečo. Neukrývajte rozvodnicu, radšej si priplaťte pár eur za takú, za ktorú sa nebudete hanbiť pred sebou ani pred návštevami.

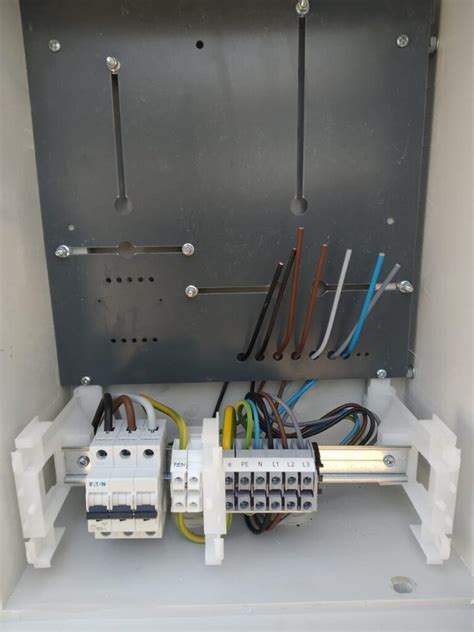

Čo však v prípade elektromerového rozvádzača? Ten je, spolu s prípojkovou skrinkou (najčastejšie osadená na stĺpe elektrického vedenia alebo voľne stojaca), súčasťou elektrickej prípojky. Elektromerový rozvádzač musí byť vyhotovený v oplotení alebo na hranici pozemku tak, aby bol kedykoľvek prístupný!

Prípojková skriňa je súčasťou prípojky a umiestňuje sa spravidla na hranici odberateľovej nehnuteľnosti tak, aby jej dvere a odnímateľné kryty káblového priestoru boli na verejne prístupnom mieste. V odôvodnených prípadoch, s písomným súhlasom dodávateľa elektrickej energie, je možné prípojkovú skriňu umiestniť v blízkosti odberateľovej nehnuteľnosti, ba dokonca aj na vonkajší obvodový múr. Prípojková skriňa pri novobudovanej stavbe musí byť vždy umiestnená na verejne prístupnom mieste. Spodný okraj skrine má byť 0,6 m nad definitívne upraveným terénom.

Ak sa na pripojenie objektu použije elektromerový rozvádzač s prípojkovou skriňou, je potrebné dodržať ustanovenie čl. 4.6.8 normy [304], aby najmenšia výška stredu okienka elektromera bola 0,7 m nad definitívne upraveným terénom. Pri odbočení káblovej prípojky zo vzdušného vedenia, umiestňuje sa prípojková skriňa na verejne prístupné miesto, môže byť umiestnená na podpernom bode vzdušného vedenia vo výške 2,5 až 3 m.

Pre bezpečné vykonávanie obsluhy a prác musí byť pred prípojkovou skriňou voľný priestor minimálnej šírky 0,8 m.

Zapojenie a inštalácia hlavného domového rozvádzača

Po technologickej a teoretickej časti prichádza na rad prax. Ako príklad uvedieme zapojenie rozvodnej skrine v rodinnom dome, kde je obvykle potrebných viac modulov a komponentov, rovnako to však prebieha aj v byte.

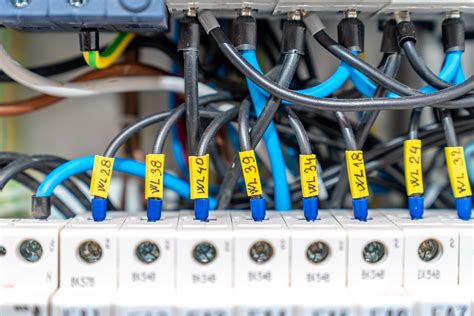

Pri zapojení rozvodnej skrine je veľmi dôležité označiť každý jeden drôt v rozvodnej skrinke. Ističe, chrániče a stykače zapájajte výhradne podľa navrhnutej schémy. Prvým je skompletizovanie rozvodnice. Zakúpi sa prázdna rozvodnica - väčšinou obsahuje iba DIN lišty, na ktoré sa nacvakávajú ističe, prúdové chrániče a podobné modulárne prvky. Elektrikár do rozvodnice urobí otvory (väčšinou sú okienka vylamovacie) v miestach, kade pôjdu káble. Potom si prípadne osadí DIN lišty, ak v rozvodnici nebudú alebo mu nebude vyhovovať ich rozmiestnenie. Následne osadí modulárne prvky a svorkovnice. Všetko prepojí vodičmi (používajú sa lankové s nalisovanými dutinkami).

Druhým krokom je osadenie rozvodnice do steny či na stenu (podľa typu). Otvor by ste mali mať vopred vysekaný a káble privedené k rozvodnici. Posledným krokom je pripojenie vodičov - prívodu a jednotlivých okruhov, prípadne vývodu na podružný rozvádzač (akože menší, ktorý napája napríklad poschodie, garáž a pod.). A zabudnúť by nemal ani na záslepky čelného krytu na miestach, kde nie sú ističe a ďalšie prvky, ktoré by vyčnievali. Na čelný kryt potom nalepí nálepky označujúce okruh daného ističa s popisom.

Základné schémy zapojenia domového rozvádzača

Aby bolo elektrické vedenie bezpečné, pohodlné na údržbu a tiež schopné odolať záťaži zo všetkých elektrických spotrebičov v skrinke, je potrebné správne pristúpiť k zostaveniu rozvádzača rozvádzača. Na tomto projekte by sa mala uviesť celá hierarchia ističov a prúdových chráničov, až po výstupnú skupinu. Okrem toho musí byť na všetkých ochranných automatizáciách vyznačené hodnotenie.

Jednofázová sieť v rodinnom dome

V súkromnom dome môže byť buď jednofázová alebo trojfázová sieť napájania. V prvom prípade bude schéma zapojenia podobná projektu zapojenia jednoizbového bytu. V tomto obvode rozvádzača súkromného domu s napätím 220 V je na vstupe nainštalovaný bipolárny spínač, potom je pripojený elektrický merač, za ktorým nasleduje RCD a skupina jednopólových ističov. Všetko je celkom jednoduché a zároveň podľa GOST, PUE a požiadaviek iných dokumentov.

Trojfázová sieť pre väčšie objekty

Ak je k vášmu miestu pripojená trojfázová sieť, schéma obvodu zostavy klapiek bude vyzerať inak. Spotrebitelia z prístavby - garáž, úžitkový blok alebo dokonca kúpeľ. Štít bude samozrejme veľký a s mnohými vetvami, takže sme napríklad našli dosť vhodnú možnosť. Samostatné vedenie je vyhradené pre napájanie v garáži, chránené prúdovým chráničom. Ak má dom trojfázové spotrebiče elektrickej energie, je lepšie ich prepojiť pomocou trojfázového ističa a štvorpólového RCD, ako je uvedené v príklade vyššie. Posledné 2 okruhy rozvádzača 380 V môžu byť použité nielen na napájanie jednotlivých obytných budov, ale aj na napájanie priestrannej prímestskej chaty!

Bezpečnostné aspekty, normy a revízia

Elektroinštalácia musí byť navrhnutá a zrealizovaná v súlade s platnými normami, najmä STN 33 2000 (súbor pre nízke napätie), STN EN 62305 (ochrana pred bleskom), STN EN 61643 (SPD) a ďalšími súvisiacimi predpismi. Normy a predpisy: Návrh rozvádzačov a istenia vychádza najmä z noriem STN 33 2000-4-41 (Ochrana pred úrazom elektrickým prúdom), STN 33 2000-5-53 (Spínacie a riadiace prístroje) a STN 33 2130 (Elektrické inštalácie nízkeho napätia v obytných a občianskych budovách).

Uzemnenie sa vykonáva pomocou pásoviny, ktorá sa kladie na dno výkopu v dostatočnej vzdialenosti od silového vodiča, najčastejšie počas celej dĺžky a v niektorých prípadoch sa aj spája s Hlavnou Uzemňovacou svorkou v dome. Elektromerový rozvádzač musí byť uzemnený a jeho zemný odpor nesmie presahovať 5 Ohm. V mieste rozdelenia na sústavu TN-S musí byť zhotovený na prípojnici PE (svorke PE) uzemňovací prívod na uzemňovač s hodnotou uzemnenia max. do 15 Ω, nemusí sa však klásť do zeme viac ako 20 m zemniaceho pásu (napr.: FeZn 30x4 mm², alebo iný rovnocenný uzemňovač). V bode rozdelenia musia byť na pripojenie ochranných a neutrálnych vodičov samostatné svorky alebo prípojnice.

Samozrejme, elektroinštalácia vrátane zapojenia rozvodnice by mala byť ukončená revíziou (prvou odbornou prehliadkou a odbornou skúškou). Po zhotovení technickej časti je potrebné vykonať Odbornú Prehliadku a Odbornú Skúšku (Revíziu). Posledným krokom je výchozia revízia, dokumentácia stavu a úvaha o budúcom rozšírení.

Správne umiestnenie a zapojenie rozvádzačovej skrine je komplexná úloha, ktorá vyžaduje odborné znalosti a skúsenosti. Preto je dôležité túto prácu zveriť kvalifikovanému elektrikárovi, ktorý zabezpečí, že všetky časti elektrickej inštalácie budú fungovať spoľahlivo a bezpečne. Elektrikári musia používať ochranné pomôcky, ako sú izolačné rukavice a obuv.

Na záver nezabudnite nalepiť nielen certifikát od novej rozvodnej skrine, ale taktiež jej schému, aby sa v budúcnosti predišlo komplikáciám alebo zdĺhavým skúmaním, ako schéma rozvodnice vyzerá. Aj perfektne navrhnutý rozvádzač je bez označenia a dokumentácie pre používateľa prakticky nečitateľný. Označte jednotlivé rady (napr. označte prúdové chrániče, ističe a SPD (napr. pri každom ističi uveďte stručný popis okruhu). Pre prehľadnosť a bezpečnosť je vhodné označiť jednotlivé obvody v rozvádzačovej skrini.

Typy a prevedenia rozvádzačov

Rozdelenie elektrických rozvádzačov závisí od viacerých parametrov. Obvykle sa nachádza pri vchodových dverách domu alebo v technickej miestnosti a obsahuje už dopredu vsadené DIN lišty a mostíky na vodiče. Rozvodná skriňa však môže byť aj v odolnejšej verzii. Znamená to robustnejšiu konštrukciu, ktorá pozostáva nielen z plastu, ale aj z ocele pre ešte vyššiu ochranu pred mechanickým poškodením alebo prienikom neželaných látok a nečistôt.

Aký je rozdiel medzi výberom vhodnej rozvodnej skrinky do exteriéru a do interiéru? Minimálne v jej odolnosti. Okrem toho, že platia všetky vyššie uvedené kritéria, ktoré by ste pri výbere mali zvážiť, v tomto prípade je potrebné zohľadniť aj náročnejšie prostredie alebo riziko mechanického poškodenia.

Najčastejšie sa stretnete s plastom. Pri drahších rozvodniciach nájdete odolnejšie plechové dvierka (niežeby plast nič nevydržal, ale pri častom otváraní je plech skrátka odolnejší). Existujú aj celokovové rozvodnice, ale stoja často až 2-krát viac než plastové. Farba rozvodníc je najčastejšie biela, ale stretnete sa aj s inými. Niektoré rozvodnice majú nepriehľadné plastové dvierka, iné zase priehľadné okienko z čistého priehľadného alebo dymového plexiskla. Výhodu majú v tom, že okamžite vidíte, ktorý istič či chránič je „zhodený“ bez toho, aby ste skrinku museli otvoriť.

Ponúkame tiež zápustné rozvodnice, ktoré sú k dispozícii pre murované aj sadrokartónové steny. Tieto rozvodnice sú dostupné v 1- až 4-radovom dizajne, pričom ich rám a dvere sú vyrobené z oceľového plechu potiahnutého farbou. Dostupné sú dva druhy rámov: plochý (cca. 1 mm) alebo vysoký. Rozvodnice do interiéru: Naše 3- alebo 4-radové rozvodnice sú určené buď do murovanej steny alebo do sadrokartónovej steny. Rám a dvere sú opäť vyrobené z oceľového plechu potiahnutého farbou. Dôležitou vlastnosťou niektorých modelov je, že ich dvere obsahujú výrezy pre priepustnosť WiFi signálu, čo je praktické v moderných domácnostiach.

Rozvodnice sú vybavené jednou alebo dvomi montážnymi lištami 12+2TE, vo vrchnej časti. Perforovaný montážny panel slúži pre aktívne a pasívne multimediálne prvky. Niektoré balenia obsahujú držiak zariadení a dvojitú zásuvku. Dodávka rozvodníc Amparo obsahuje rám s dverami, montážnu vaňu, montážne lišty, plastový kryt, manuál, montážne príslušenstvo, materiál pre montáž do murovanej alebo sadrokartónovej steny, piktogramy a svorkovnice pre N a PE. Rám a dvere sú vyrobené z oceľového plechu potiahnutého farbou. K dispozícii je aj verzia s nízkym rámom.

Veľkosť a rezerva

Najdôležitejším parametrom rozvodnice je veľkosť. Tá sa odvíja od počtu pozícií pre moduly, ktoré do nej môžete osadiť. Platí, že 1 pozícia = 1 jednofázový (jednopólový) istič. Keď budete vyberať rozvodnicu podľa počtu pozícií, nezabudnite na dostatočnú rezervu. Odporúčame aspoň takých 30 %. Ale ak vopred viete, že budete do rozvodnice pridávať ističe a ďalšie prvky napríklad pre prístavbu či garáž, pokojne nechajte aj 50 % rezervu. Rozvádzač, ktorý je „plný na 100 %“ už pri montáži, je zle navrhnutý.

Pri určovaní, koľko modulov budete potrebovať, rátajte aj s dostatočnou rezervou. Počet Modulov: Závisí od počtu okruhov a použitých ochranných prvkov. Pre menší rodinný dom sú bežné rozvádzače s 36-54 modulmi, pri väčších domoch alebo pri počítaní s FVE a ďalšími technológiami aj viac.

Špeciálne rozvádzače

Okrem iného poznáme podľa umiestnenia a prevedenia samostatne stojace piliere, s možnosťou upevniť na betónový podklad, ktorý si vopred pripravíte. Samostatne stojaca rozvodná skriňa - ide už o veľmi veľké skrine, často s pozíciami pre 300 a viac modulov, sú určené na uchytenie do zeme a hodia sa pre veľké domy s množstvom elektroinštalačných prvkov.

Špeciálnu kategóriu tvoria stavebné rozvádzače. V prípade, ak riešite novostavbu, budete ich potrebovať ešte skôr, než spomínaný elektromerový rozvádzač alebo rozvodovú skrinku. Na stavbe budete potrebovať napájanie pre elektrické zariadenia, pomocou ktorých ju budete realizovať. Elektrický rozvádzač na stavbu by mal okrem ističov vo svojom vnútri obsahovať aj prúdový chránič a v dostupnej časti jasne viditeľný hlavný vypínač, pomocou ktorého zariadenie odpojíte od prúdu v prípade núdze. Samozrejmosťou je vyššia trieda krytia - najmenej IP44, ktorá zabezpečí odolnosť na nechránenej stavbe.

Špeciálnym príkladom pokročilého riešenia je pripojovacia skriňa SH-AIO3H-SZR, ktorá umožňuje rýchlu inštaláciu núdzového napájania v inštalácii zákazníka. Je určená na použitie s meničmi FoxEss 3H. V normálnom prevádzkovom stave siete sú všetky obvody napájané priamo z napájacieho systému, vrátane obvodov núdzového napájania. Pri výpadku siete sa systém automaticky prepne na núdzové napájanie z meniča, čím zabezpečí nepretržitú prevádzku dôležitých zariadení.

Moderné rozvádzače a inteligentné inštalácie

V súčasnosti sa rodinné domy a byty navrhujú na trojvodičovú sústavu TNS (1 x 230 V), respektíve päťvodičovú sústavu TNS (3 x 230/400 V, rodinné domy alebo byty s elektrickou varnou doskou). Mnohé faktory elektroinštalácie predpisuje norma, no niektoré vie investor ovplyvniť. Projektant predpíše na izbu osvetlenie a vypínač, no užívateľ (majiteľ rodinného domu alebo bytu) si môže povedať, kde to svetlo bude, či bude len jedno alebo viacero svietidiel, kde bude vypínač, či ho chce ovládať iba z jedného miesta alebo z viacerých miest.

Inteligentné osvetlenie a ovládanie

Na svetelné okruhy sa používajú vodiče 3 x 1,5 mm². Umožňujú inteligentnú inštaláciu, kde sa vypínače môžu „učiť", ktoré svietidlo budú zapínať a užívateľovi poskytujú možnosť voľnosti pri zmene rozmiestnenia nábytku. Taktiež umožňujú nastaviť úroveň osvetlenia, a tým vytvoriť náladu, akú práve chceme: napríklad pri stolovaní pridáme viac svetla, alebo pri oddychu svetla uberieme. Niektoré prvky, napríklad stmievače radu Unica, si zapamätajú poslednú nastavenú hodnotu stmievania a pri ďalšom zapnutí sa rozsvietia tak, ako sme ich naposledy nastavili.
