Rázové hlavice a príslušenstvo pre rázové uťahováky sa vyznačujú vyššou odolnosťou voči mechanickému namáhaniu ako klasické nástrčkové kľúče. Sú určené pre používanie s uťahovačmi poháňanými vzduchom alebo elektrinou. Tieto nástroje obvykle využívajú obrovský krútiaci moment, rádovo aj v tisícoch Newton metrov, čo ich robí nepostrádateľnými v mnohých odvetviach. Najčastejšie sa s nimi stretnete v autoservisoch, kde sa využívajú pri výmene kolies alebo pri uvoľňovaní „odolných“ zahrdzavených matíc a skrutiek. Rázové skrutkovače sú dnes neoddeliteľnou súčasťou vybavenia radu remeselníkov, ale tiež hobby majstrov. Pozrime sa bližšie na to, na akú prácu sa hodia a aké nástavce je vhodné používať.
Ako funguje rázový mechanizmus?
Kľúčom k vysokému výkonu a odolnosti týchto nástrojov je ich unikátny rázový mechanizmus, pri ktorom sila stroja nie je závislá na sile obsluhy. Rázový mechanizmus sa skladá z dvoch dôležitých dielov - kovadliny ("anvil") a kladiva ("hammer"). Kovadlina vyčnieva zo samotného krytu mechanizmu a na jej konci sa upína pracovný nástroj, bit alebo hlavica.
Celý mechanizmus funguje na princípe stiahnutia a uvoľnenia pružiny, ktorá sa nachádza na diele kladiva. Pružina sa stiahne/napruží a potom je uvoľnená. Tým sa uvoľní aj kladivo, ktoré nashromáždenou energiou udrie do kovadliny a pootočí jej v smere otáčok motora. A takto stále dokola. Tento mechanizmus nekladie žiadne nároky na silu obsluhy. Môžete tak uťahovať veľkými uťahovacími momentmi aj v horšie dostupných miestach bez obavy o svoje zdravie. Rázové uťahováky nájdete ako na elektrinu, tak poháňané batériou alebo pneumatické poháňané stlačeným vzduchom.
How Differential Gear Works | QUOTED
Rázový skrutkovač vs. Rázový uťahovák: Aký je rozdiel?
Hoci sa oba nástroje spoliehajú na rázový mechanizmus, líšia sa v dizajne, určení a type upínania.
Rázový skrutkovač (Impact Driver)
Z anglického názvu "impact driver" sa k nám dostal počeštený názov rázový šroubovák, tiež udávaný ako rázový uťahovák. Tento typ stroja ocení nielen tesári, truhláři, ale rad ďalších remeselníkov a tiež hobbíci. Dôraz u rázového uťahováka je kladený na rýchlosť, teda stroj má vyššie otáčky než vŕtací skrutkovač. V porovnaní so silnými aku vŕtacími skrutkovačmi sú rázové skrutkovače kompaktnejšie a majú vyšší uťahovací moment. Ten spravidla činí až 200 Nm. Osadenie vnútorným 6-hranom pre 1/4" šesťhranné bity z nich robí univerzálne pomocníky pre uťahovanie, skrutkovanie i vŕtanie.
Napríklad, aj malý DeWalt DCF850 disponuje rýchlosťou cez 3200 ot./min, vďaka čomu ho môžete bez problémov použiť aj pre vŕtanie do železa, napríklad so sadou vrtákov Milwaukee 48894760. Nástrčné hlavice sa dajú do rázových skrutkovačov osadiť za pomoci redukcie (adaptéru s 1/4" stopkou a 1/4", 3/8" alebo 1/2" štvorhranom) alebo je možné kúpiť aj priamo hlavice s šesťhrannou stopkou, ktoré možno osadiť bez redukcií.

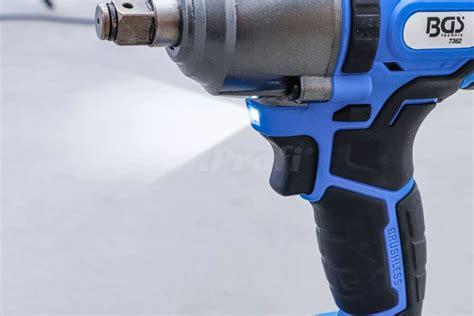

Rázový uťahovák (Impact Wrench)
Rázový uťahovák pochádza z prekladu anglického názvu "impact wrench". Upínanie silnejších uťahovákov je priamo pripravené na 1/4", 3/8", 1/2", 3/4" alebo 1" hlavice. Čím vyšší uťahovací moment, tým lepšie urobíte s zvolením väčšieho štvorhranu. Dnes už nie sú výnimkou aku rázové uťahováky s momentom cez 2000 Nm, ktorý by sa zle prenášal na menšie priemery hlavíc. Napríklad, akumulátorový uťahovač XTline XT102832 na 1/2” hlavice má tri režimy nastavenia momentu s maximálnym krútiacim momentom 400 Nm, pričom výhodou je kompaktná konštrukcia s ergonomicky tvarovanou rukoväťou. Ďalší model XTline XT102830 s maximálnym krútiacim momentom 300 Nm má 18 V a váži 1.15 kg, s 2700 ot/min.
Bezpečnosť a komfortné funkcie
Moderné rázové nástroje sú vybavené radom funkcií, ktoré zvyšujú bezpečnosť práce a komfort obsluhy.
Ochrana pri práci
Pri práci s vysokými krútiacimi momentmi je dôležitá bezpečnosť. Preto tieto stroje majú často bezpečnostnú klznú spojku alebo funkciu anti-kickback. Ak však túto ochranu váš stroj nemá, hrozí zranenie zápästia obsluhy, keď sa stroj "zasekne". Zašroubovať dlhý vrut za pomoci silného vŕtacieho skrutkovača tak so sebou nesie možné riziko zranenia a nároky na silu obsluhy.
Inteligentné nastavenie krútiaceho momentu
Medzi najhlavnejšie komfortné funkcie rázových skrutkovačov patrí obmedzenie maximálneho točivého momentu. Voľba prebieha často pomocou prepínača alebo tlačidla. Obvykle je prvý program určený na skrutkovanie, kedy by nemal dovoliť pretiahnutie napríklad vrutu do dreva. Často môžete voliť medzi 3 alebo aj 4 režimami. To oceníte hlavne, keď nechcete zničiť hlavu menšieho vrutu, respektíve nechcete poškodiť závit a hlavu uťahovanej skrutky prílišným uťahovacím momentom. Rázové uťahováky vyššej triedy môžu disponovať nastavením uťahovacieho momentu z PC alebo mobilnej aplikácie cez spojenie Bluetooth, napríklad Makita DTWA260Z. Taktiež sa môžete stretnúť s funkciami, keď pri spätnom chode stroj funguje na maximálny povoľovací moment bez ohľadu na zvolený režim obmedzenia obsluhou. Alebo tiež inteligentné nastavenie maximálneho uťahovacieho momentu pomocou aplikácie podľa zvoleného vrutu/skrutky.

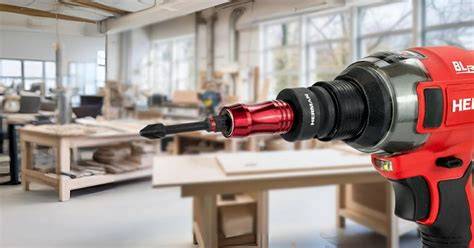

Špecializované rázové nástroje a príslušenstvo
Ponuka rázových nástrojov je široká a zahŕňa aj špeciálne varianty prispôsobené pre konkrétne úlohy.
V kategórii rázových skrutkovačov ešte môžete nájsť hybridné rázové skrutkovače, ktoré sa hodia ako montážno-inštalačné stroje. Kombinujú dvojrýchlostný vŕtací skrutkovač s možnosťou mechanického príklepu a rázový skrutkovač, ako napríklad Makita DTP141. Rázové skrutkovače sú tiež často predávané v sadách s vŕtacím skrutkovačom, pretože sa tieto dva stroje skvele dopĺňajú. Ak nechcete kúpiť priamo aku rázový skrutkovač, môžete svoju výbavu doplniť o uhlový prevod, ktorý vám v stiesnených podmienkach tiež pomôže. Aku rázové uťahováky i skrutkovače sa predávajú aj v uhlových verziách. Keď sa potrebujete dostať do stiesneného priestoru, tak presne tam mieri ich uplatnenie. Aku uhlové rázové uťahováky a skrutkovače majú uhlový hypoidný prevod ako uhlové brúsky a klasický rázový mechanizmus. Je dôležité poznamenať, že podobne vypadajúce aku račne nemajú rázy.
Výber správnych rázových hlavíc a bitov
Pre optimálny výkon a dlhú životnosť rázových nástrojov je kľúčový výber správneho príslušenstva.
Nástavce, bity, redukcie a predĺženia musia byť vyrobené z vhodného materiálu. Použitie klasických nástavcov a bitov z CrV ocele nie je ideálne, pretože dochádza k stratám uťahovacieho momentu. Takéto nástavce sú príliš húževnaté. Preto vhodné hlavice, adaptéry a nástavce a bity musia byť z CrMo ocele, ktorá uťahovací moment prenáša bezo strát (je tvrdá). To isté platí pre redukcie a predĺženia. Hlavice v našom sortimente nájdete označené ako priemyselné. Bity a adaptéry sú často označované výrobcami ako "impact". Je ale potrebné priznať, že aj rázové príslušenstvo zvlášť na prechodoch medzi strojom a nástrojom nejaký moment stráca. Použitie viacerých kusov adaptérov tak nie je v jeden okamih vhodné, pretože využiteľný moment sa znižuje.
Prehľad vybraných rázových hlavíc a sád dostupných na trhu
Na trhu je dostupná široká škála rázových hlavíc a sád od rôznych výrobcov, ktoré pokryjú potreby profesionálov aj hobby majstrov. Nájdete tu produkty od značiek ako Milwaukee, MAR-POL, BGS, GEKO, XTline, Quatros, Ferdus, Sixtol, Wera a JCB.
| Typ hlavice / Sady | Veľkosť pohonu | Rozsah veľkostí | Počet kusov | Príklady značiek/modelov |
|---|---|---|---|---|
| Súprava bitov, hlavíc a vrtákov | Rôzne | Rôzne | 40 ks | Milwaukee Shockwave Impact Duty 4932492004 |
| Nástrčné rázové hlavice na ALU disky | 1/2" | 17, 19, 21 mm | 3 ks / sada | GEKO G10510, Ferdus 110.86, Wera 004595 |
| Rázové zástrčné hlavice XZN (spline) | 1/2" | M14, M16, M18 | 6 ks | MAR-POL M66417 |
| Zástrčné bitové hlavice HEX a Torx rázové | 3/4" | Rôzne | 22 ks | BGS 6185 / BGS106185 |
| Nástrčné hlavice 6-hran predĺžené rázové | 1/4" | 6 ÷ 13 mm | 7 ks | BGS 5299 |
| Nástrčné hlavice 12-hranné rázové | 1/2" | 32 ÷ 36 mm | 10 ks | BGS 5330 |
| Nástrčné hlavice 6-hran / Gear Lock rázové | 1/2" | 10 ÷ 32 mm | 14 ks | BGS 5209 |
| Nástrčné hlavice 6-hran Deep Set rázové | 3/8" | 8 ÷ 24 mm | 14 ks | Wera 005580 |
| Nástrčné hlavice predĺžené rázové Pro Torque | 1" | 27 ÷ 50 mm | 8 ks | BGS 5500 |
| Rázové hlavice tvrdené Pro Torque | 1/2" | 10 ÷ 24 mm | 20 ks | Náraďový modul 1/3 - BGS104130 |
| Rázové hlavice 6K | 1" | 46 ÷ 75 mm | 7 ks | JCB |
Kedy nepoužiť maximálny krútiaci moment?
Keď už máme rázové uťahováky s obrovskou uťahovacou silou, je dobré ju vždy použiť? Nie! Na povolenie skrutky sa vyšší moment hodí vždy. Jeho doťahovanie by sa ale vždy malo riadiť predpismi výrobcu. Napríklad, riadidlá karbónového bicykla budete doťahovať max. 5 Nm a kolesá u auta budú potrebovať asi 120 Nm (konzultujte s návodom na použitie od svojho vozidla). Ak chcete mať istotu, že dotiahnutie prebehlo presne, využite ručného momentového kľúča.
