Keramické stropné systémy HELUZ MIAKO: Variabilita a výhody pre moderné stavby

Keramické trámčekové stropy HELUZ MIAKO predstavujú veľmi zaujímavý typ stropnej konštrukcie, ktorý si získal obľubu pre svoju variabilitu, presnosť a jednoduchú montáž. Tento systém je ideálnym riešením pre bytové a občianske stavby, ale nájde uplatnenie aj v priemyselných a poľnohospodárskych objektoch.

V minulosti, najmä na konci minulého storočia, boli keramické stropy zo stropných dosiek HURDIS alebo zo stropných vložiek MIAKO jedným z najdostupnejších riešení a objavili sa vo veľkom počte realizácií. Ich popularita pramení z jednoduchosti inštalácie a spoľahlivosti, ktorú ponúkajú.

Charakteristika a použitie stropných systémov HELUZ

Polomontované stropy MIAKO sú súčasťou komplexného systému pre hrubú stavbu HELUZ. Tieto stropy sú po uložení na steny ihneď únosné a vyznačujú sa mimoriadnou variabilitou, čo umožňuje ich použitie aj pri členitých a nepravidelných pôdorysoch miestností do svetlosti až 8 metrov. Vďaka možnosti doplnenia výstuže ich možno využiť aj ako spojité nosníky alebo na konzoly, napríklad pre balkóny a schodiskové podesty.

HELUZ ponúka aj keramické stropné panely, ktoré sú vyrábané v šírke 1 200 mm a v ľubovoľných dĺžkach od 1 500 mm do 7 250 mm s rôznym pôdorysným skosením čela. Tieto panely so zvýšenou únosnosťou majú rozšírené železobetónové rebrá, čím dosahujú vyššiu únosnosť. Doplnkové panely sú dostupné v šírkach 1 000 a 700 mm a slúžia ako doplnok k základným panelom, minimalizujúc dobetonávky pri pokládke stropu.

Komponenty systému HELUZ MIAKO

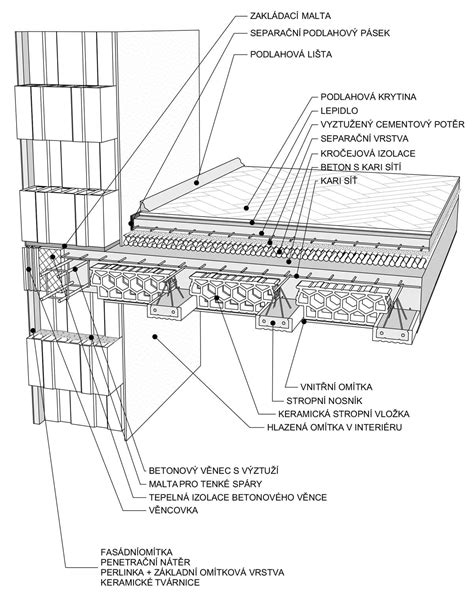

Keramické trámikové stropy HELUZ MIAKO sú tvorené tromi hlavnými komponentmi:

1. Keramicko-betónové stropné nosníky: Tieto nosníky sú vystužené zváranou priestorovou výstužou a HELUZ ich ponúka v dvoch výškových variantoch - 175 a 230 mm. Oba typy sú tvorené keramickou „U“ tvarovkou v šírke 160 mm, v ktorej je zabetónovaná betónom triedy C25/30 priestorová oceľová zváraná priehradovina. Samotnú priehradovinu tvorí diagonálne pospájaný horný a dolný pás, pričom horný pás je vždy z oceľového prútu s priemerom 8 mm a diagonála z ocele s priemerom 5 alebo 6 mm.
2. Keramické stropné vložky MIAKO: Vložky sa vkladajú medzi nosníky a vyrábajú sa pre osovú vzdialenosť nosníkov 500 alebo 625 mm. Na dĺžku majú vždy 250 mm a na výšku sú dostupné vo variantoch 150, 190 alebo 230 mm. Okrem základných vložiek MIAKO sú dostupné aj vložky s doplnkovou výškou 80 mm, určené pre miesta, kde má prechádzať vložené železobetónové rebro, známe ako skrytý alebo viditeľný prievlak. Použitím týchto nízkych vložiek možno zvýšiť tuhosť stropnej dosky.
3. Nadbetonávka: Ide o monolitickú dosku nad stropnými vložkami, ktorá musí byť vždy vykonaná v hrúbke 40 alebo 60 mm. Spolu s nosníkmi a vložkami tak finálna výška stropnej nosnej konštrukcie môže byť odstupňovaná po 20 mm. Najmenšia výška je 210 mm, nasleduje 230, 250, 270 a nakoniec 290 mm.

Systém je navrhnutý až do svetlého rozpätia miestností 8 metrov. V závislosti od požadovanej dĺžky a zaťaženia sa volí typ trámika, rozpätie trámikov, stropná vložka a aj výška samotnej nadbetonávky.

Výhody a vlastnosti keramických stropov HELUZ MIAKO

Po dokončení, okrem očakávanej statickej funkcie, stropy HELUZ MIAKO oslovia aj ďalšími dôležitými vlastnosťami, ktoré výrazne prispievajú ku komfortu bývania a energetickej efektívnosti:

• Požiarna odolnosť: Tieto stropy sú vhodnými konštrukčnými prvkami z hľadiska požiarnej odolnosti.
• Tepelnoizolačné a akustické parametre: Keramické stropy vykazujú výborné tepelnoizolačné a akustické vlastnosti, čo prispieva k tichému a teplému interiéru.
• Akumulácia tepla a stabilizácia teploty: Stropy HELUZ MIAKO majú schopnosť akumulovať teplo. V porovnaní s ľahkými stropnými konštrukciami (napr. sadrokartón) dokážu akumulovať až dvojnásobok tepla využiteľného na stabilizáciu vnútornej teploty. U bungalovov tak môže byť dosiahnuté výrazne stabilnejšie vnútorné prostredie. Pre ešte lepšie akumulačné schopnosti sa odporúča voliť vyšší variant nadbetonávky.
• Zdravá mikroklíma a kvalita omietok: Keramický tehlový podhľad je zárukou dokonalej a čistej omietky, bez následného tzv. „mapovania“. Strop vďaka výbornej akumulácii a schopnosti prijímať a uvoľňovať vlhkosť vytvára v miestnostiach zdravú mikroklímu, čo je zárukou zdravého a hygienického bývania.
• Homogenita a stabilita: Pretože sa jedná o homogénny zmonolitnený typ stropu, nevznikajú ani žiadne dodatočné poruchy a deformácie.

Plánovanie a realizácia stropov HELUZ MIAKO

Príprava pred realizáciou monolitickej stropnej dosky je kľúčová pre bezproblémovú inštaláciu a dlhodobú funkčnosť.

Projektová dokumentácia a statický výpočet

V technickej príručke, dostupnej na stránkach www.heluz.sk, si možno na základe požadovaného rozpätia miestnosti, osovej vzdialenosti nosníkov a hodnoty rovnomerného zaťaženia dohľadať vyhovujúce konštrukcie - teda vhodné trámiky, ich rozpätie, výšku tvarovky a výšku nadbetonávky. Skladbu konštrukcie by mal zo statického hľadiska v každom prípade vykonať alebo aspoň odborne posúdiť a schváliť odborník - statik.

Keďže každý keramický strop je jedinečný vzhľadom na zaťaženie stropu od ďalšieho podlažia prípadne krovu, spoločnosť HELUZ vám podľa priloženej projektovej dokumentácie navrhne kompletný stropný systém aj s príslušenstvom. Po výbere vhodnej varianty je ideálne nechať si vypracovať tzv. pokladačský plán, ktorý poslúži ako podklad na stanovenie množstva trámčekov, tvaroviek a ďalšieho materiálu, respektíve pre presné nacenenie.

Postup montáže

1. Uloženie nosníkov: Stropné nosníky sa v súčasnej dobe odporúča zo statických, tepelnoizolačných a akustických hľadísk ukladať na ťažký asfaltový pás. Nosným podkladom môže byť železobetónový veniec, nosné murivo alebo vyrovnávacia vrstva (cementová malta, betónová mazanina). Pokiaľ prevádzajúca dokumentácia nestanoví inak, ukladajú sa prvé stropné nosníky v miestach, kde je nejaký ďalší konštrukčný prvok (schodisko, komín a pod.), a to s reálnou dĺžkou uloženia minimálne 115 mm.
2. Podopretie nosníkov: Stropné nosníky je potrebné postupne podpierať ihneď po uložení na murivo, a to podperami zhotovenými z drevených hranolov alebo pomocou systémových stropných podpier. Pri svojpomocných realizáciách je potrebné počítať s nevyhnutnosťou obstarať si dostatok podpier, pričom vzdialenosť medzi podperami by mala byť maximálne 1500 mm. V tejto fáze, ak stanoví statický výpočet, je potrebné tiež vykonať montážne nadvýšenie.

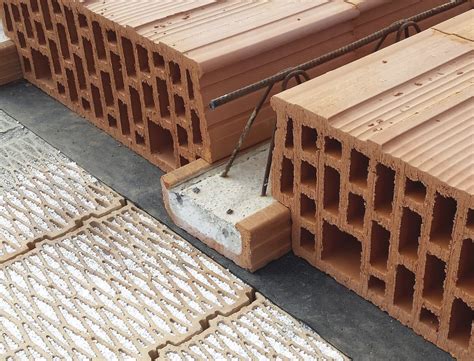

3. Ukladanie vložiek: Stropné vložky HELUZ MIAKO sa kladú na sucho, a to postupne v radoch kolmých na samotné nosníky. Z dôvodu zamedzenia podtekania betónovej zmesi odporúča HELUZ ukladať vložky aj s cca 100 mm presahom nad murivo.
4. Betonáž: S betonážou je možné začať, až keď sú tvarovky uložené po celej dĺžke nosníkov. Pokiaľ nestanovuje sprevádzajúca dokumentácia inak, musí byť vystužená (napríklad KARI sieťou ø4/150 alebo ø4/150) aj monolitická doska nad stropnými vložkami MIAKO.
