Krížový vypínač č. 7: Podrobný sprievodca ovládaním osvetlenia z viacerých miest

Vypínače a zásuvky bývajú jedným z najdôležitejších prvkov, ktoré do domácnosti pořizujeme. Používame ich denne a nedokážeme si bez nich fungovanie domácnosti predstaviť.

Väčšinou sa stretnete s tým, že sú jednotlivé rady modulárne, teda že sa skladajú z niekoľkých súčiastok, ktoré sa u rôznych radov líšia. Napríklad veľmi populárne vypínače ABB Tango poskladáte z mechanizmu (strojku), klapky (tlačítka) a krycieho rámečku, u Schneider Nová Unica potrebujete mechanizmus s klapkou, montážny rámeček a krycí rámeček.

Ať už je ale zloženie jednotlivých setov akékoľvek, pre mechanizmy vypínačov sa používa univerzálne číslovanie rozlišujúce ich typy. Článok sme pripravili predovšetkým pre čitateľov, ktorí sa v typoch vypínačov (presnejšie spínačov) a ich zapojení nevyznajú a radi by sa o nich niečo dozvedeli.

Čo je krížový vypínač č. 7 a na čo slúži?

Spínač č. 7, nazývaný tiež krížový vypínač, je určený pre ZAP/VYP svetla z troch a viac miest (krížový, radenie 7). Využijete ho na spínanie elektrického obvodu zo tretieho a ďalších miest v kombinácii so spínačmi č. 6 (schodišťovými vypínačmi).

Má dve dvojice vstupov a výstupov, ktoré sú funkčne rovnocenné. Ak potrebujete, môžete zapojiť niekoľko krížových spínačov.

Typy vypínačov a ich funkcie

Pre lepšie pochopenie funkcie krížového vypínača je užitočné poznať aj ďalšie bežné typy spínačov, ktoré sa používajú v domácej elektroinštalácii:

Vypínač č. 1 - Jednopólový spínač

Vypínače č. 1 sú na zapojenie najjednoduchšie. Jednopólové spínače, ktoré sú kvôli jednému vstupu a jednému výstupu určené pre miestnosti, kde je potrebné ovládať jeden alebo viac prístrojov z jedného miesta (napr. garáž, WC, pôda a tak ďalej). Jeho obdobou je napríklad vypínač na stolnej lampe.

Spínač č. 5 - Lustrový alebo sériový prepínač

Spínač č. 5, ktorý býva nazývaný lustrový vypínač alebo sériový prepínač, disponuje jedným prívodom a delenou klapkou. Umožňuje samostatne ovládať dva nezávislé obvody, teda napríklad dve svietidlá z jedného miesta. Je jednopólový. To znamená, že jedným vypínačom (jednou klapkou) rozsvietime jednu polovicu svietidiel a druhým vypínačom (druhou klapkou) zvyšok.

Vypínač č. 6 - Schodišťový vypínač

Vypínač č. 6, bežne nazývaný schodišťový vypínač, je jednopólový dvojcestný prepínač bez polohy vypnuté. Má jeden spoločný prívod a dva vývody. Rovnako ako spínač č. 1 má jednu klapku (je teda nedelený). Využíva sa v miestach, kde ovládate jedno svietidlo z dvoch miest, najčastejšie na začiatku a na konci schodišťa či chodby.

Spínač č. 6+6 - Dvojitý schodišťový vypínač

Spínač č. 6+6, nazývaný častejšie dvojitý schodišťový vypínač, je zdvojenou variantou schodišťového spínača. Klapka je rozdelená (dvojitá) a umožňuje ovládať dve svietidlá z dvoch rôznych miest. Vďaka tomu môžete napríklad stlačením jednej klapky rozsvietiť v chodbe, druhú na schodisku a z druhej strany zase obe svetlá zhasnúť. Dá sa povedať, že ide o dva vypínače č. 6.

Ďalšie špeciálne typy

Ďalšími častými typmi vypínačov sú napríklad spínač č. 2, ktorý je dvojpólový, takže s ním možno ovládať aj N vodič, trojpólový vypínač č. 3, ktorý sa využíva ako takzvaná sporáková kombinácia.

Zapojenie krížového vypínača v praxi

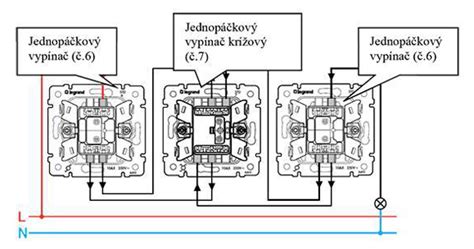

Ak potrebujete ovládať svetlo z troch a viac miest a neplánujete použiť impulzné relé, rieši sa to s prepínačmi v tomto poradí zapojenia: schodišťový vypínač č. 6 - krížový vypínač č. 7 - schodišťový vypínač č. 6.

Na začiatku a na konci okruhu stačí radenie 6, pričom medzi "šestkami" je možné "vložiť" akékoľvek množstvo "sedmičiek". Vodiče pripojené na vypínač musia mať farbu fázy, tzn. čiernu, hnedú alebo sivú.

Hoci niektorí považujú zapojenie vypínača 6-7-7-6 za zastarané riešenie, pre kratšie aplikácie je toto "staré" 6-7-6 riešenie stále v poriadku. Výrazne kratšia kabeláž, menej "kurvítiek" a lacnejšie riešenie sú argumenty, na ktoré mnoho ľudí počúva.

U rozsiahlych a väčších bytov s množstvom svetelných okruhov by sa však odporúčalo modernější riešenie - minimálne cez impulzné relé. Najlepšie je pulzné relé a tlačítka.

Variantné riešenia a príklady použitia

Sestavu vypínače 7+7 (dva kusy vyp. č.7 do jednej krabice) je možné poskládať napríklad v sérii Unica. U ABB táto možnosť nie je.

K čomu sú dobré dva vypíče č.7 v jednej krabici? Raz sme to robili, jednalo sa o väčší vestibul RD, kde bolo asi celkom 6 svietidiel rozdelených na dva okruhy. Oba sa mali zapínať z rovnakých miest, a vzhľadom k vstavaným skriniam a obložkovým zárubniam prišlo toto riešenie vhod. Aj keď uznávam, že sa nejedná zrovna o bežnú aplikáciu.

Komponenty a dizajnové série

Kromě vypínačov ponúkajú rady domových prístrojov aj ďalšie komponenty, medzi najčastejšie nakupované patria zásuvky 230 V, dátové zásuvky a televízne zásuvky. Jednotlivé súčasti nájdete vždy v kolónke u jednotlivé rady.

Ak plánujete umiestniť vypínače aj do exteriéru, určite pre vás bude užitočný článok o najobľúbenejších radoch vonkajších zásuviek a vypínačov.

Na trhu je k dispozícii široká ponuka krížových vypínačov č. 7 od rôznych výrobcov, ktoré sa líšia dizajnom, materiálom a špecifickými vlastnosťami. Tu je prehľad niektorých z nich:
