Zápach na WC je pomerne nepríjemná vec, ktorá dokáže narušiť komfort celej kúpeľne. Ľudia to riešia rôzne - používajú vonné spreje, niektorí veria, že pomôže horiaca zápalka, alebo v lepšom prípade otvoria okno. Tieto opatrenia ale riešia už len následky problému. Celkom úprimne - kto má rád zápach na WC? A komu neprekáža, keď za sebou zanechá svoju pachovú stopu?
Všade na svete ľudia kupujú spreje prekrývajúce pachy, umiestňujú na WC osviežovače vzduchu alebo otvárajú okno - a vypúšťajú von i teplo. A všetko toto úsilie je veľakrát len čiastočne úspešné a nepredstavuje skutočné riešenie tohto problému. Geberit však pozná jednoduchý, účinný a zároveň ekologicky šetrný spôsob úplného odstránenia zápachu na toalete. Nepríjemné pachy sa nasávajú a neutralizujú priamo v mieste vzniku, takže zápach nemá vôbec šancu preniknúť do miestnosti.
Inovatívne riešenie Geberit DuoFresh
Geberit DuoFresh je inovatívny spôsob, ako udržať vašu toaletu a kúpeľňu sviežu spoľahlivým čistením vzduchu bez akýchkoľvek nežiaducich vedľajších efektov. Toto riešenie sa osvedčilo už pred mnohými rokmi ako súčasť sprchovacej toalety Geberit AquaClean.
Ako funguje Geberit DuoFresh?
Jednotka na odsávanie zápachu je integrovaná do ovládacieho tlačidla a odstraňuje pachy priamo z keramickej misy. Vzduch sa nasáva splachovacou rúrkou priamo z toaletnej misy, kde sa pachy zachytávajú už pri samotnom zdroji. Následne prechádza cez filter s aktívnym uhlím, ktorý ho dôkladne vyčistí, a potom sa ako svieži a neutralizovaný vracia späť do miestnosti pomocou tichého ventilátora. Týmto princípom zápach nemá vôbec šancu preniknúť do miestnosti.
Ekologické a energetické výhody
Krátke vyvetranie kúpeľne môže byť príjemné v lete, ale v chladných mesiacoch otvoreným oknom uniká veľké množstvo tepla. Napríklad štvorčlenná rodina, ktorá necháva štyrikrát denne pootvorené okno počas 10 minút, stratí ročne zhruba 44 kWh energie, ak nezabudne zavrieť okno.
Pri použití odvetrávacej jednotky Geberit DuoFresh odpadá nevyhnutnosť vetrať na toalete. Tá istá rodina v takomto prípade spotrebuje len 2 kWh ročne na prevádzku jednotky integrovanej v splachovacej nádržke, čo je 20-krát menej energie v porovnaní s vetraním cez mierne pootvorené okno. Ventilátory, ktoré nasávajú vzduch z miestnosti a vypúšťajú ho von bez prechodu výmenníkom tepla, sú energeticky omnoho náročnejšie.
Geberit DuoFresh je jasným víťazom aj v porovnaní s dezodoračnými sprejmi. Mnohé spreje vypúšťajú do životného prostredia škodliviny a môžu ohrozovať zdravie človeka. Čistenie vzduchu cez filter s aktívnym uhlím je na rozdiel od toho celkom neškodné tak pre životné prostredie, ako aj pre zdravie človeka.
Porovnanie spotreby energie na odstránenie zápachu WC
| Metóda odstránenia zápachu | Ročná spotreba energie (kWh) | Poznámka |
|---|---|---|
| Vetranie oknom (4 osoby, 4x/deň, 10 min) | 44 | Strata tepla |
| Geberit DuoFresh | 2 | Integrovaná jednotka |
| Samostatné ventilátory (bez rekuperácie) | Omnoho vyššia | Bez zhodnocovania tepla |
Filter s aktívnym uhlím a jeho údržba
Aktívne uhlie sa tvorí prevažne uhlím a má vysoko poréznu štruktúru. Nespočetné póry sú vzájomne prepojené, podobne ako v špongii. Táto štruktúra na seba viaže obrovské množstvo pachových molekúl a umožňuje prechod len malým molekulám čistého vzduchu. Po určitom čase sa póry zanesú a filter s aktívnym uhlím treba vymeniť.

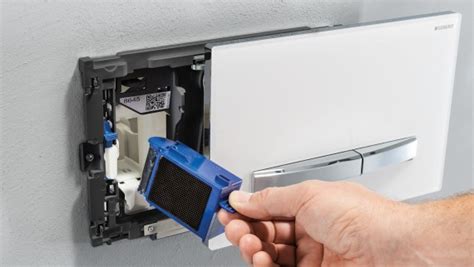

Filter s aktívnym uhlím je umiestnený priamo za ovládacím tlačidlom splachovania a jeho výmena je možná v dvoch jednoduchých krokoch. V závislosti od veľkosti domácnosti ho stačí vymeniť raz za 6 až 24 mesiacov, ideálne raz ročne, aby bola zabezpečená optimálna extrakcia zápachu. Aplikácia Geberit Home alebo LED dióda za ovládacou doskou vás upozorní, keď je potrebné filter vymeniť. Použité filtre sa vyhadzujú do bežného domáceho odpadu bez akýchkoľvek nepriaznivých dosahov na životné prostredie. Náhradné filtre sú dostupné u predajcov systémov Geberit.
Funkcie a inštalácia Geberit DuoFresh
Geberit DuoFresh je integrovaný do osvedčeného montážneho prvku Geberit Duofix pre WC. Na montáž je potrebné iba pripojenie 230 V k WC. Nie sú nevyhnutné žiadne dodatočné stavebné úpravy, dokonca aj upevňovací materiál zostáva rovnaký ako pri bežnom montážnom prvku. Geberit DuoFresh sa vždy kombinuje so splachovaním na dve množstvá vody. Ak plánujete realizovať WC pomocou Geberitu, je nutné vybrať verziu s možnosťou pripojenia odsávania zápachu (napr. Duofix, Kombifix) alebo alternatívne výrobok iného výrobcu s iným značením.
Ovládacie tlačidlo splachovania DuoFresh, navrhnuté nemeckým priemyselným dizajnérom Christophom Behlingom, má dve ovládacie polia rôznych veľkostí z brúseného hliníka a je mierne odsadené od steny. Spínač jednotky odsávania je skrytý, ale zároveň ľahko prístupný za tlačidlom splachovania. Okrem toho sa tlačidlo splachovania dá ľahko odklopiť, čo umožňuje prístup k filtru s aktívnym uhlím a súprave na dezinfekčné tablety.
Jednotka odsávania pachov sa aktivuje manuálne stlačením spínača na splachovacom tlačidle. Zabudovaný časovač po 10 minútach ventilátor automaticky vypne. Pre ešte vyšší komfort je k dispozícii voliteľný zabudovaný senzor, ktorý zistí, keď sa niekto posadí na WC, a automaticky aktivuje odsávač zápachu. To znamená, že odsávač zápachu nemusíte zapínať a vypínať ručne. Alternatívne ho môžete spustiť ručne pomocou tlačidla, napríklad keď zapnete vypínač svetla. Individuálne nastavenia si môžete pohodlne prispôsobiť prostredníctvom aplikácie Geberit Home App.
Ďalšie praktické funkcie Geberit DuoFresh:
- Čistiace tyčinky: Tyčinky postupne uvoľňujú čistiace látky a vôňu do splachovacej vody a dodávajú tak extra sviežosť vašej toalete. Vkladajú sa do držiaka, ktorý je jednoducho prístupný po odklopení tlačidla. Tyčinku by ste mali vymeniť vtedy, keď zmizne modré sfarbenie splachovacej vody alebo svieža vôňa.
- Orientačné LED osvetlenie: Systém je vybavený integrovaným LED osvetlením do ovládacieho tlačidla. Keď v noci vstúpite do kúpeľne, jemné svetlo sa automaticky rozsvieti a vytvorí príjemnú, nerušivú atmosféru bez potreby zapínať hlavné osvetlenie. Diskrétne svetlo vám uľahčí orientáciu v priestore a bezpečný návrat späť do postele. Intenzitu aj dĺžku svietenia si môžete jednoducho prispôsobiť podľa vlastných preferencií prostredníctvom aplikácie Geberit Home App.
Mnohé ovládacie tlačidlá WC zo série Sigma (Sigma01, Sigma10, Sigma20 alebo Sigma50) je možné dodatočne vybaviť systémom Geberit DuoFresh. Odborník dokáže existujúcu toaletu ľahko a rýchlo dovybaviť odsávaním zápachu Geberit DuoFresh bez búrania, prachu a náročných rekonštrukcií, pokiaľ je k WC pripojenie 230 V a podomietková splachovacia nádržka Geberit Sigma.
Integrácia odsávania z misy s centrálnym vetraním a rekuperáciou
Moderné inštalácie umožňujú napojenie odťahu priamo z WC misy do centrálneho vetracieho systému s rekuperáciou. To je výhodné, pretože eliminuje potrebu ďalšieho otvoru do fasády a ďalších zdrojov hluku v podobe ventilátora, ktoré sú bežne napojené na tieto systémy a odvádzajú vzduch do exteriéru.
V rámci systému vetrania s rekuperáciou vedeného vo flexibilnom systéme 75 mm alebo 90 mm je v strope osadený odťahový ventil, ktorý je obvykle dimenzovaný na odťah 20-30 m³/h vzduchu z miestnosti. Z tejto odbočky je možné viesť flexi potrubie čo najbližšie k odsávacej odbočke z misy WC, pričom je možné využiť predĺženie obmurovky WC. Pre šikovných domácich majstrov sa ponúka riešenie, že si tesne pred zredukovaním na HT40 nasadia na flexi potrubie ešte klapku na uzatváranie odťahu vzduchu, aby sa záchod nevysúšal pri dlhšom nepoužívaní, a nezabudnú urobiť servisný otvor alebo vytiahnuť ovládanie klapky do miestnosti pomocou nejakého hriadeľa. Používatelia, ktorí mali toto zapojenie, nepotvrdili problémy s hlukom, prachom ani kondenzáciou.
Evac vacuum toilet operating principle
Technické aspekty a výzvy integrácie
Pri takomto zapojení je potrebné zvážiť niekoľko technických detailov:
- Hluk: Jeden z problémov, ktoré toto riešenie môže priniesť, je šírenie hluku pri splachovaní odťahovým potrubím do iných miestností, napríklad do kúpeľní. Ak sa odsávanie zapojí do rekuperačnej jednotky, väčší objem vzduchu môže spôsobiť zvýšený hluk. Avšak, niektorí používatelia s týmto zapojením nezaznamenali žiadne problémy s hlukom.
- Objem vzduchu a tlaková strata: Podľa parametrov výrobcu má byť odťah zo záchodovej misy v rozmedzí cca 8-10 m³/hod, čo je veľmi nízka hodnota. Norma pre WC je 50 m³/h. Ak by sa toto množstvo malo odvádzať potrubím s priemerom DN40mm, rýchlosť vzduchu by dosiahla 11 m/s, zatiaľ čo obvyklá rýchlosť v potrubí je 4-5 m/s. Odpor pritom rastie so štvorcom rýchlosti (pri dvojnásobnej rýchlosti je odpor štvornásobný). To znamená, že sa pravdepodobne nedosiahne predpísaných 50 m³/h, avšak tento spôsob odsávania je veľmi účinný a aj malé množstvo vzduchu môže priniesť dobrý výsledok.
- Kondenzácia a prach: Obavy z kondenzácie, keď sa studenou vodou spláchne WC a teplota misy klesne pod rosný bod, čo môže viesť k oroseniu a kvapkaniu vody, boli v praxi niektorými používateľmi vyvrátené. Rovnako tak nebol zaznamenaný problém s prachom, ktorý by sa mal spláchnuť pri ďalšom použití WC.
- Kolízia ventilátorov: Ak sú plánované dva nezávislé odťahy, každý so svojím ventilátorom, môžu sa "biť" o vzduch. Vzduch, ktorý je odvedený, musí byť nahradený infiltráciou cez škáry. Ak sa má pretiahnuť viac vzduchu, vznikne väčší odpor. V extrémnych prípadoch môže nastať situácia, keď podtlak spôsobený silnejším ventilátorom bude väčší ako tlak, ktorý je schopný poskytnúť ten menší, a vzduch môže prichádzať proti smeru zamýšľaného prúdenia. V praxi sa však skôr zníži množstvo vzduchu odvádzaného jedným ventilátorom pri chode oboch.
- Pripojenie potrubia: Pri pripájaní odbočky na odsávanie do splachovacej rúrky Geberit sa stretávame s atypickým priemerom okolo 55 mm, na rozdiel od klasického HT systému s priemerom 50 mm. Niektorí inštalatéri pridávajú na odbočku do Geberitu s priemerom 50 mm čistiaci kus pre možnosť vloženia čiastočnej upchávky na reguláciu prúdenia vzduchu. Je dôležité zvoliť verziu Geberitu s možnosťou pripojenia odsávania zápachu, aby sa predišlo problémom s atypickými rozmermi a zabezpečila tesnosť.
Meranie funkčnosti odsávacieho systému
Na overenie funkčnosti moderných inštalácií Geberit s odsávaním zápachu priamo z misy je možné použiť špecifickú metodiku merania. Technik Ing. Jiří Lorenc z firmy Optimal Engineering spol. s r.o. vyvinul vlastnú metodiku merania prietoku.
Pre nízke hodnoty odťahu, ktoré sú podľa výrobcu v rozmedzí cca 8-10 m³/hod, je potrebné použiť anemometrickú lopatkovú hlavu s vysokou citlivosťou a čo najnižšou prahovou meranou rýchlosťou. Anemometrickú hlavu nasuniete do originálneho nástavca, ktorý je určený primárne pre meranie prietoku na tanierových ventiloch. Ten sa potom pritiskne k provizórnemu zakrytiu záchodovej misy, vyrobeného jednoducho z tuhého kartónu. Zalepením okrajov zakrytia sa zabezpečí tesnosť so záchodovou misou. Pri takto nízkych hodnotách nie je potrebné riešiť tlakovú kompenzáciu, ktorá vzniká priložením nástavca k mise. Zároveň je dôležité merať aj základné akustické parametre, ktoré sú pre zákazníka rovnako dôležité ako čistý vzduch.
Na trhu sú dostupné rôzne meracie prístroje pre VZT, ako sú anemometre, mikromanometre, Prandtlove sondy, teplomery, vlhkomery a zvukomery, ktoré sú kľúčové pre presnú diagnostiku a nastavenie systémov.

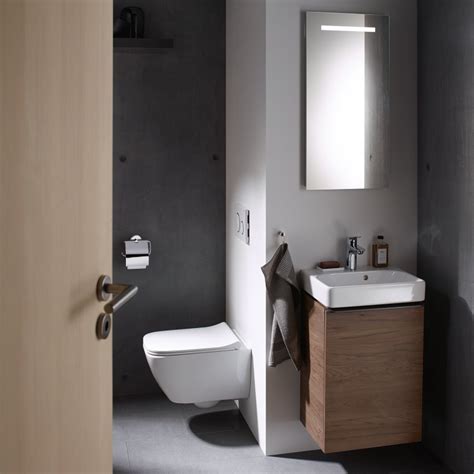

Ďalšie produkty Geberit pre komfort na WC
Okrem systému DuoFresh ponúka Geberit aj ďalšie produkty s integrovaným odsávaním zápachu alebo s inými komfortnými funkciami:
- Sanitárny modul Geberit Monolith Plus a sprchovacie WC Geberit AquaClean Mera Classic a Comfort a AquaClean Tuma Comfort sú vybavené integrovanou jednotkou na odstraňovanie zápachu, ktorá pohlcuje nepríjemné pachy priamo z keramickej misy. Tieto modely sa môžu pochváliť aj radom ďalších komfortných funkcií, vrátane patentovanej sprchovej technológie WhirlSpray, dámskej sprchy alebo sušenia teplým vzduchom.
- Orientačné osvetlenie pre WC jemne osvetľuje miestnosti bez narušenia spánku, s možnosťou manuálneho alebo automatického ovládania.
- Inovatívna technológia splachovania TurboFlush zaručuje dôkladné a ultratiché spláchnutie WC.
- Hladká povrchová úprava KeraTect® poskytuje dlhotrvajúcu ochranu keramických povrchov, odpudzuje nečistoty a uľahčuje čistenie.
- Bezdotykové splachovanie WC ponúka vynikajúcu hygienu a ľahkú údržbu.
- Zrkadlové skrinky Geberit ComfortLight s dokonalým osvetlením pre všetky činnosti v kúpeľni.
- Geberit CleanDrain pre umývadlá s integrovaným lapačom vlasov.
