Trojcestný ventil, často označovaný aj ako trojcestný zmiešavač, je kľúčovým komponentom vo vykurovacích a chladiacich systémoch. Jeho primárnou funkciou je regulácia prietoku tekutín, čo umožňuje presné nastavenie teploty a zabezpečenie optimálnej prevádzky celého systému.
Trojcestný termostatický ventil je súčasťou vykurovacej inštalácie, ktorá umožňuje presné miešanie dvoch prúdov vody s rôznymi teplotami. Vďaka použitiu termostatu ventil automaticky reguluje pomer horúcej a studenej vody, udržiavajúc stálu požadovanú výstupnú teplotu. Tento typ ventilu zabezpečuje nielen pohodlie, ale aj úsporu energie eliminovaním náhlych skokov teploty. Termostatické trojcestné ventily tiež zabraňujú riziku popálenín v prípade systémov TÚV.
Konštrukcia trojcestného zmiešavacieho termostatického ventilu spočíva v troch pripojeniach: jedno je určené na prítok studenej vody, druhé na prítok horúcej vody a tretie na výstup miešanej vody. Termostat v zmiešavacom ventile trojcestnom zohráva kľúčovú úlohu pri udržiavaní stabilnej teploty vody, ktorú mieša. Vďaka tomu ventil presne prispôsobuje prietok studenej a horúcej vody, čím zabezpečuje stálu teplotu na výstupe. Trojcestný ventil s termostatom funguje na princípe dynamickej regulácie prietoku vody, čo umožňuje udržiavanie stabilnej teploty média na výstupe. Vnútorný mechanizmus takéhoto miešacieho ventilu obsahuje termostatický prvok, ktorý reaguje na zmeny teploty vody, ktorá prechádza ventilom. V dôsledku toho dochádza k presnému miešaniu oboch prúdov, čo umožňuje udržiavanie stabilnej teploty. Opačný proces nastáva v momente, keď teplota na výstupe začne klesať - ventil znižuje množstvo studenej vody a zvyšuje prítok teplej. Vďaka termostatu je proces regulácie teploty plynulý a rýchly, čo eliminuje náhle skoky teploty a zlepšuje komfort používania systému.
Princíp fungovania a typy trojcestných ventilov
Trojcestný ventil je riadiacim komponentom v systéme dopravy tekutín s funkciami ako vypínanie, regulácia, odklonenie, zabránenie spätnému toku, stabilizácia napätia, odklonenie alebo prepad. Trojcestné ventily možno použiť na reguláciu prietoku rôznych typov tekutín, ako je vzduch, voda, para, rôzne korozívne médiá, bahno, olej, tekuté kovy a rádioaktívne médiá.

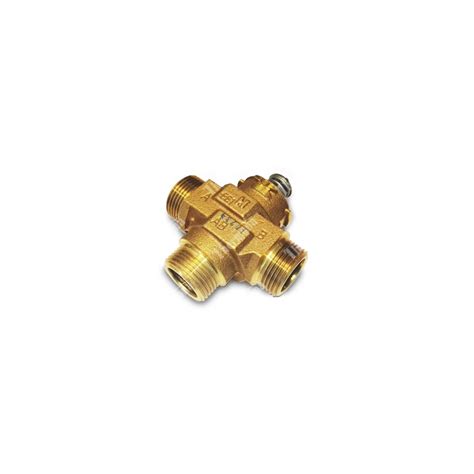

Trojcestný ventil sa delí hlavne na typ L a typ T. Trojcestný ventil typu L hrá hlavne distribučnú úlohu. Princíp je jeden dnu a jeden von. potrubia. Trojcestný ventil typu T je rozdelený na dva typy: sútok a odklon. Štruktúra typu T je zložitejšia ako štruktúra typu L. Trojcestný ventil typu T má štvorstranné sedlo ventilu, zatiaľ čo typ L má sedlo ventilu obojstranné. Konfluentný trojcestný ventil typu T má dva vstupy a jeden výstup. Táto štruktúra je vo všeobecnosti vhodná pre pracovné podmienky, kde sa miešajú dve rôzne médiá. Ak je tlak na vstupnom konci iný alebo je tlak nižší ako na výstupnom konci, mal by byť pred ventil nainštalovaný spätný ventil. Zmiešavací trojcestný ventil typu T má jeden vstup a dva výstupy.
Využitie trojcestných ventilov v rôznych systémoch
Využitie trojcestných zmiešavacích ventilov má veľmi široký rozsah. Slúžia na rozvody a reguláciu vykurovacej vody, kde umožňujú získať výslednú zmes o požadovanej teplote, v centrálnych rozvodoch, využitie nachádzajú v podlahovom vykurovaní, v solárnych systémoch, uplatnia sa v rozvodoch a inštaláciách chladiacich systémov, v aplikáciách pre ventiláciu a prevádzku klimatizácie. Niektoré typy trojcestných zmiešavacích ventilov môžu byť okrem zmiešavacej funkcie použité aj ako rozdeľovacie kohúty.

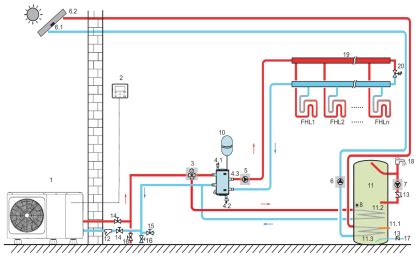

Trojcestné ventily v systémoch ústredného kúrenia (UK)
Termostatický miešací ventil v systémoch ústredného kúrenia (UK) zohráva kľúčovú úlohu v udržiavaní správnej teploty vody, ktorá zásobuje vykurovacie systémy. Jeho základnou funkciou je regulácia pomeru medzi teplou a studenou vodou, čo umožňuje stabilizáciu teploty vody cirkulujúcej v okruhu. V inštaláciách ústredného kúrenia trojcestné miešacie ventily pomáhajú udržiavať stabilnú teplotu vykurovacieho média, čo prispieva k zníženiu spotreby energie a zlepšeniu tepelného komfortu v budovách.
Trojcestné ventily v inštaláciách teplej úžitkovej vody (TÚV)
Termostatické ventily zohrávajú kľúčovú úlohu v ochrane pred popálením v inštaláciách teplej úžitkovej vody. V situáciách, keď je potrebné ohriatie vody v zásobníku nad 60 °C na elimináciu baktérií Legionella, miešací trojcestný ventil tiež plní dôležitú funkciu. Napriek vysokej teplote vody v zásobníku, termostatický miešací ventil znižuje teplotu úžitkovej vody dodávanej do kohútikov, čím zaisťuje bezpečnosť používateľov.

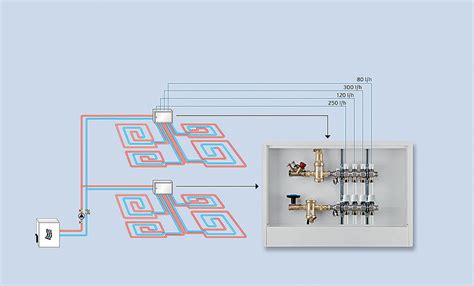

Trojcestné ventily v podlahovom vykurovaní
Trojcestný termostatický ventil je kľúčovým prvkom v inštaláciách podlahového vykurovania. Jeho hlavnou funkciou je kontrola teploty vody dodávanej do systému, čo zabezpečuje rovnomerné rozdelenie tepla v celom priestore. Trojcestný termostatický ventil zabraňuje situáciám, v ktorých by príliš vysoká teplota mohla poškodiť podlahové vykurovanie alebo znížiť jeho účinnosť.
Ovládanie a typy pohonu trojcestných ventilov
Ventily je možné ovládať tromi spôsobmi: manuálne pomocou kolieska so stupnicou, termostatickou patrónou, alebo servopohonom, na ktorého namontovanie je však potrebný správny adaptér. Všetky hlavné súčasti zmiešavacích ventilov je možné ľahko vymeniť, avšak odporúčame do systému pred ventil nainštalovať vhodný filter.
Pripojenie je riešené pomocou vonkajších alebo vnútorných závitov, sú aj verzie s prírubovým pripojením. Ventil je opatrený nastavovacím kolieskom so stupnicou, ktorý možno ľahko upraviť aj na ovládanie servopohonom. K tomu postačí osadenie vhodným adaptérom, ktorý v našej ponuke pochopiteľne nechýba, použiť možno servopohony Belimo alebo pohony Esbe.
Trojcestný ventil s pohonom je ventil s tromi priechodnými portami (nazývanými bežne cestami), ktorý je vybavený pohonom - zariadením, ktoré automaticky riadi polohu ventilu. Pohon môže byť pneumatický, elektrický alebo hydraulický. Umožňuje diaľkové ovládanie ventilu a automatizáciu jeho činnosti. Vďaka pohonu môže ventil presne kontrolovať prietok médií, byť integrovaný do systémov automatizácie a reagovať na signály zo senzorov.
Vo väčšine trojcestných ventilov s pohonom je pohon zvyčajne prídavným, autonómnym zariadením, ktorý je možné namontovať na trojcestný ventil a ktorý možno tiež odpojiť. V praxi to znamená, že trojcestný ventil a pohon sú dva samostatné prvky, ktoré sú spojené za účelom automatizácie práce ventilu. Pohon je namontovaný na ventile, aby automaticky riadil jeho polohu, ale môže byť odpojený, keď je to potrebné, napríklad na výmenu, údržbu alebo opravu. Po odpojení pohonu môže byť ventil stále obsluhovaný manuálne, ak je na to prispôsobený.
Trojcestné ventily s pohonom ponúkajú mnoho významných výhod v systémoch vykurovania a chladenia, čo ich robí populárnou voľbou v moderných inštaláciách. Vďaka automatizácii ich fungovania môžu používatelia očakávať zlepšenie efektívnosti a komfortu pri obsluhe systémov. Presná regulácia prietoku. Diaľkové ovládanie. Úspora energie. Zvýšená životnosť systému. Jednoduchá adaptácia na meniace sa podmienky.
Riadenie modelu paletového zakladača pomocou PLC - 2.časť: POLOAUTOMATICKÉ RIADENIE
Výber a inštalácia trojcestného ventilu
Pri výbere správneho trojcestného termostatického ventilu do vašej inštalácie je dôležité venovať pozornosť niekoľkým kľúčovým aspektom, ktoré ovplyvnia jeho efektívnosť a kompatibilitu so systémom vykurovania. Priemer závitov pripojení. Uistite sa, že priemer závitov pripojení ventilu je kompatibilný s rúrkami vo vašej inštalácii, aby sa zabezpečil správny montáž a tesnosť spojov. Materiál ventilu. Materiál, z ktorého je vyrobené telo ventilu, má priamy vplyv na jeho odolnosť a koróznu odolnosť. Rozsah regulácie v °C. Skontrolujte rozsah regulácie teploty, ktorý daný ventil ponúka. Pracovný tlak. Je dôležité, aby ventil bol prispôsobený na prácu v tlakovom rozsahu, ktorý panuje vo vašej inštalácii.
Inštalácia trojcestného termostatického ventilu vyžaduje presné dodržiavanie inštrukcií výrobcu. Ešte pred nákupom by ste sa mali uistiť, že ventil je kompatibilný s vašou inštaláciou, čo sa týka priemeru pripojení a pracovného tlaku. Počas inštalácie treba dbať na správne tesnenie spojov, aby sa predišlo únikom. Po nainštalovaní ventilu nastavte požadovanú teplotu vody pomocou regulačného kolieska, ktoré sa zvyčajne nachádza v rozsahu 30-60 °C.
Pri výbere trojcestného ventilu s pohonom je dôležité zohľadniť parametre, ktoré zabezpečia optimálnu činnosť v danej inštalácii. Veľkosť ventilu. Výber správnej veľkosti pripojovacích nátrubkov (napr. Typ pohonu. Pohon môže byť elektrický, pneumatický alebo hydraulický. Prevádzkový tlak. Miešací trojcestný ventil s pohonom musí byť prispôsobený na prácu pri stanovenom tlaku, aby sa predišlo poškodeniam alebo netesnostiam v systéme. Teplotný rozsah. Materiál.
| Parameter | Dôležitosť |
|---|---|
| Priemer závitov pripojení | Kompatibilita s potrubím, tesnosť spojov |
| Materiál ventilu | Odolnosť, korózna odolnosť |
| Rozsah regulácie teploty (°C) | Možnosť nastavenia požadovanej teploty |
| Pracovný tlak | Prispôsobenie tlakovému rozsahu inštalácie |
| Typ pohonu (pre ventily s pohonom) | Elektrický, pneumatický, hydraulický |
| Veľkosť ventilu | Správne dimenzovanie pre daný systém |
Pri výbere hydraulického ventilu je dôležité zvážiť faktory, ako je typ kvapaliny, rozsah tlaku, prietok a požadované ovládacie prvky. Starostlivým vyhodnotením týchto faktorov a výberom ventilu, ktorý vyhovuje špecifickým potrebám vašej aplikácie, môžete zabezpečiť hladkú prevádzku, predchádzať potenciálnym problémom a maximalizovať výhody vášho hydraulického systému.
