Tepelná izolácia vodovodného potrubia: Typy a správna inštalácia

Tepelná izolácia potrubia je kľúčovým prvkom pre efektívne fungovanie vykurovacích, chladiacich a vodovodných systémov. Správne izolované potrubia nielenže znižujú prevádzkové náklady, ale aj predlžujú životnosť celého systému a prispievajú k celkovému tepelnému komfortu.

Prečo je izolácia potrubia nevyhnutná?

Izolácia vo všeobecnosti minimalizuje neefektívnosť získavania a strát tepla, aby sa získali všetky výhody riadených teplôt a nízkych účtov za energie. Siahajú vaše náklady na vykurovanie do závratných výšok? Izolácia potrubia pomôže šetriť hotové peniaze aj energiu.

Jedným z hlavných problémov, ktoré izolácia rieši, je tvorba kondenzátu. Keď sú povrchy vodovodných potrubí chladnejšie ako vzduch, ktorý ich obklopuje, tvorí sa kondenzát. Kondenzácia je bežným problémom pre potrubia, najmä keď sa potrubia studenej vody stretávajú s teplým a vlhkým vzduchom. V priebehu času môže táto kondenzácia pomaly korodovať potrubia a armatúry, čo vedie k zlyhaniu systému.

Inštalácia izolácie potrubia ponúka mnoho kľúčových výhod, ktoré by mohli eliminovať budúce náklady na mechanické poruchy. Dobre tepelne izolované potrubie je skvelým spôsobom, ako ušetriť za energie za vykurovanie. Tepelná izolácia potrubia znižuje hlučnosť, zvyšuje tepelný komfort vo vykurovaných miestnostiach a môže tak predĺžiť životnosť potrubných rozvodov. Nezabúdajte, že tepelné izolácie potrubia rozvodov sa veľkou mierou podieľajú na celkovej energetickej bilancii, pri spotrebe energie na ohrev vody a vykurovania.

Typy izolačných materiálov a ich vlastnosti

Existuje niekoľko typov izolačných materiálov rúr, ktoré sú schopné izolovať rôzne teplotné rozsahy. Niektoré typy materiálov sú vhodnejšie na jeden účel ako na iný, takže izolačné materiály sa bežne hodnotia podľa ich tepelnej vodivosti, odolnosti proti vodnej pare, hrúbky a hustoty. Investícia do správneho výberu produktu teraz, môže znamenať úsporu energie a nižšie náklady na údržbu v budúcnosti.

Minerálna vlna

Na tepelnú izoláciu potrubí je ISOVER jedným z doporučených pomocníkov. Izolácia z minerálnej vlny na potrubiach plní funkciu tepelnú, protipožiarnu, akustickú a je možné ju čiastočne použiť aj na zabránenie vzniku kondenzu v miestach, kde potrubie prechádza chladnejšími miestnosťami. Počas roka môže nastať obdobie, kedy hrozí riziko kondenzácie na vonkajšom povrchu (napríklad pri prívodnom potrubí čerstvého vzduchu vedúceho cez vykurovanú miestnosť).

• Izolačné puzdrá: Rozvody potrubí pre teplo a teplú vodu menších priemerov môžeme izolovať izolačnými puzdrami, ktoré majú vrchnú vrstvu polepenú hliníkovou fóliou. Tá znižuje únik tepla v kovových konštrukciách. Puzdro s polepom je na pozdĺžnom spoji opatrené presahom fólie so samolepiacou páskou pre dokonalé uzavretie puzdra.
• Rohože na drôtenom pletive: Tepelná izolácia z minerálnej sklenej vlny sa najčastejšie dodáva vo forme rohoží (vhodné pre kruhové potrubie) alebo dosiek (pre štvorhranné potrubie). Zateplenie potrubia rohožou na drôtenom pletive sa realizuje odrezaním potrebnej dĺžky rohože na pletive a tá sa následne tesne navinie na potrubie tak, aby nevznikali medzery.
• Lamelové rohože: Lamelové rohože sa používajú hlavne na zateplenie potrubí väčších priemerov. Vďaka usporiadaniu vlákien kolmo k povrchu majú tieto rohože vysokú pevnosť v tlaku a umožňujú prenos zaťaženia do podpory. V prípade ich použitia odpadajú tepelné mosty. Ich nevýhodou je však vyšší súčiniteľ tepelnej vodivosti pri vyšších teplotách a z neho vyplývajúce nutnosť použitia väčších hrúbok izolácie.

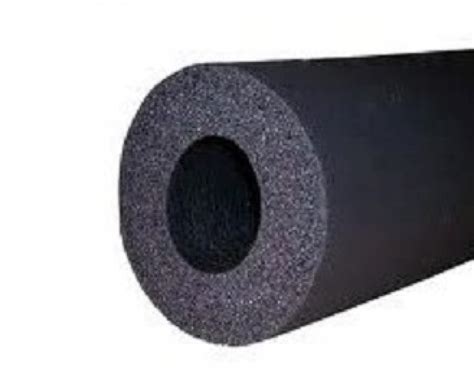

Syntetický kaučuk

Syntetický kaučuk má pri izolovaní potrubia široké uplatnenie - pri aplikácii chladenia, vzduchotechniky, kúrenia alebo rozvodov vody, izolovaní solárnych systémov a ďalších. Samolepiaca kaučuková izolácia K-Flex Kraft je na báze syntetického kaučuku vhodná pre tepelné izolácie. Kaučuková izolácia K-Flex Kraft je veľmi obľúbeným materiálom na zateplenie, jeho inštalácia a práca s ním je veľmi jednoduchá a čistá práca.

Tepelná izolácia K-Flex Kraft je na báze syntetického kaučuku s uzavretou štruktúrou buniek. Do izolácie nenasiakne vlhkosť, čím sa zníži riziko korózie potrubia. Vonkajšia teplota neprechádza z bunky do bunky, tým pádom nemusíte aplikovať tak silnú vrstvu izolácie.

Medzi najpredávanejšie tepelné izolácie patrí izolácia K-FLEX Kraft s alumíniovou vrstvou, ktorá sa ľahko a rýchlo pripevňuje pomocou samolepiaceho povrchu. Izolačný K-Flex Kraft samolepiaci pás s AL fóliou je vhodný najmä na izolovanie vzduchotechnických kanálov či spiro potrubia. Tieto samolepiace kaučukové izolačné pásy sú vhodné aj na ďalšie rozličné aplikácie.

Ďalšie typy kaučukových izolácií zahŕňajú:

• K-Flex KRAFT: Určená na chladenie, vzduchotechniku, klimatizáciu, vnútorné použitie, max. teplota +85 °C, vybavená samolepiacou vrstvou a AL vrstvou.
• ISOFLEX G: Kaučuková izolácia na vnútorné použitie, vhodná pre VZT, max. teplota +80°C, so samolepiacou vrstvou.
• ISOFLEX AL: Kaučuková izolácia pre vnútorné použitie, vhodná pre VZT.
• K-Flex Duct Kraft: Izolačný pás vyrobený zo syntetického kaučuku s uzavretou štruktúrou buniek. Je 1,5 m široký v čiernej farbe so samolepiacou vrstvou na jednej strane a s povrchovou úpravou striebornej ALU fólie s vystuženou mriežkou na vrchnej strane.
• K-Flex ST: Kaučukový izolačný pás je čierny, nenasiakavý a trvalo elastomérna izolácia. Oproti vláknitým materiálom napríklad z minerálnej vaty alebo polyesterovej vláknitej izolácie si svoje perfektné parotesné a izolačné vlastnosti zachováva po celú dobu životnosti. Preto je vďaka týmto svojim vlastnostiam vhodný predovšetkým na realizáciu tepelnej izolácie chladových rozvodov.

Systém K-Flex AL CLAD

Ucelený systém K-Flex AL CLAD prináša inováciu na riešenie izolácie vrátane „oplechovania“ a to veľmi efektívnu, rýchlu, kvalitnú a cenovo úspornú alternatívu k tradičnému oplechovaniu. K‑Flex AL CLAD je flexibilná a veľmi odolná vrstvená fólia, ktorú tvoria dve vrstvy polypropylénu (PPR) a prostredná hliníková vrstva (ALU). Kompletný sortiment produktov AL CLAD systém ponúka možnosť prevedenia izolačnej a finálnej vrstvy v jednej operácii. Takéto vyhotovenie celkovú inštaláciu veľmi zefektívni a zľavní. AL CLAD fóliu využijete pre aplikácie všade tam, kde je potrebné izolované potrubie, nádrže alebo kanály chrániť proti UV žiareniu, vplyvu rôznych chemických látok, poveternostným podmienkam či mechanickému poškodeniu. Aplikácia je vhodná pre inštalácie najmä vo vonkajšom prostredí. Rovnako sa dobre uplatnia vo vnútorných priestoroch strojovní a podobne, najmä na dosiahnutie vysokej mechanickej odolnosti.

Inštalácia tepelnej izolácie potrubia

Správna inštalácia je rovnako dôležitá ako výber vhodného materiálu. Tu sú hlavné metódy inštalácie pre rôzne typy izolácií:

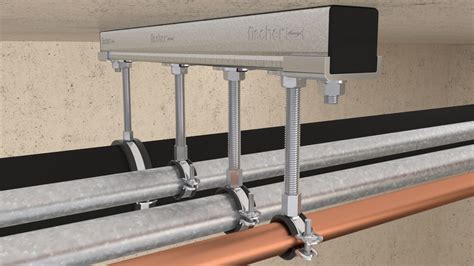

Inštalácia izolačných puzdier

Izolácia rozvodov tepla a teplej vody menších priemerov možno vykonávať izolačnými púzdrami s polepom hliníkovou fóliou. Púzdro s polepom je na pozdĺžnom spoji opatrené presahom fólie so samolepiacou páskou pre dokonalé uzavretie púzdra. Izolačné púzdra po aplikácii na potrubie odporúčame v priečnom smeru (po obvode) stiahnuť hliníkovou samolepiacou páskou alebo omotať drôtom. Táto izolácia je postačujúca pre potrubia kúrenia a teplej vody, zariadenia na ohrev vody, zásobníky a zásobné nádrže.

Inštalácia rohoží na drôtenom pletive a lamelových rohoží

Po odrezaní potrebnej dĺžky je rohož na pletive tesne navinutá na potrubie. Čelné plochy by mali byť v tesnom kontakte, aby nevznikali medzery. U viacvrstvového prevedenia sa škáry presádzajú. Jednotlivé rohože sa pre dokonalú tesnosť zateplenia potrubia bez energetických strát spájajú viazacím drôtom. Alternatívne je možné upevňovať drôtenými háčikmi alebo pásikmi z nerez ocele (alebo inak chránenej ocele proti korózii), širokými min. 10 mm. Ak sa na upevnenie použijú drôtené háčiky, smú byť navzájom vzdialené max. 150 mm. Každý háčik by mal na oboch stranách presahovať najmenej cez tri oká.

Lamelové rohože sa používajú hlavne na zateplenie potrubí väčších priemerov. Vďaka usporiadaniu vlákien kolmo k povrchu majú tieto rohože vysokú pevnosť v tlaku a umožňujú prenos zaťaženia do podpory. V prípade ich použitia tým odpadajú tepelné mosty, spôsobované podpornými konštrukciami, ktoré sú nutné pri použití rohoží na drôtenom pletive. K provizórnemu uchyteniu lamelových rohoží možno používať samolepiace hliníkové pásky.

Dôležité aspekty inštalácie

Všetky typy opláštenia potrubí by mali umožňovať tepelnú rozťažnosť potrubia, nesmie byť teda spojené napevno. Koeficient tepelnej rozťažnosti hliníka je približne dvakrát vyšší ako u ocele. Povrchová teplota plášťa je zvyšovaná priamym slnečným žiarením a znižovaná za dažďa a chladného počasia. Preto dochádza k veľkým tepelným rozťažnostiam medzi potrubím a plášťom.

Pri samolepiacich kaučukových izoláciách je pre aplikácie s vyššou teplotou dôležité použiť vhodné lepidlo. Pre tepelné zaizolovanie odporúčame vyberať aspoň 15 mm hrúbky izolácie alebo viac. Izolácie je prípadne možné vrstviť cez seba.

Prehľad typov izolácií a ich aplikácií
