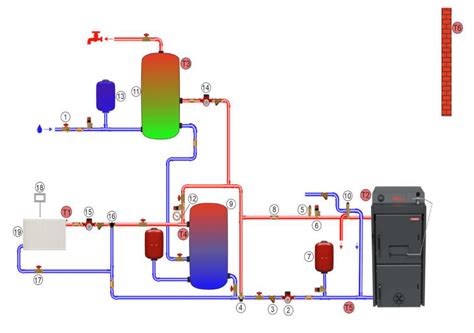

Moderné systémy odvodu spalín pre kondenzačné plynové kotly využívajú flexibilné rúry, ktoré umožňujú jednoduchú a rýchlu inštaláciu aj v zložitých priestoroch. V tomto článku sa pozrieme na základné komponenty, postup montáže a výhody použitia flexibilných komínových systémov. Využívanie kondenzačných technológií znamenalo pre komínové vložky novú záťaž. Okrem účinkov horúcich spalín museli začať odolávať aj vlhkosti.

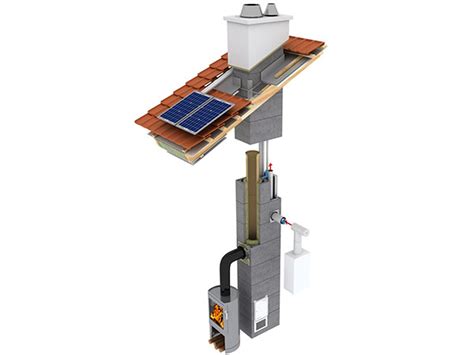

Komínové vložky z plastu pre kondenzačné kotly
Pre odvod spalín spotrebičov na plynné palivá v tlakovej triede N1, N2 (podtlakové komíny) a v tlakovej triede P1 a P2 (pretlakové komíny) sa výhodne používajú komínové vložky z plastu, pokiaľ výstupná teplota z kotla neprekročí povolenú teplotnú triedu vložky. Komínové vložky z plastov sú určené prevažne pre teplotnú triedu T 120. Teplota spalín za kotlom je kontrolovaná riadiacim teplomerom, ktorý vypne kotol, ak by teplota spalín stúpla nad stanovenú hranicu. Základným prvkom sú hrdlové rúry z plastu, ktoré sú v spojoch tesnené zodpovedajúcim tesnením, zaručujúce tesnosť pre tlakovú triedu P1, P2. K základným prvkom sa vyrábajú všetky prvky doplnkovej pre pripojenie spotrebičov palív, ohyb vložiek, kontrolu, čistenie a meranie. Vyrábajú sa aj flexibilné vložky z plastu.
Kondenzát je uložený v kondenzačnej nádrži na dymovode a odvádzaný potrubím do neutralizačného boxu alebo v kondenzáčnej nádrži v päte komínového prieduchu.
Komínové vložky z nerezu
Vyvložkovanie komína je zavedenie nerezovej vložky do tela komína. Tento postup sa používa najmä z dôvodu priaznivej ceny a rýchlosti renovácie komína, ktorej zväčša predchádza frézovanie, potrebné pre vytvorenie dostatočného otvoru na samotnú montáž systému. Vložkovanie komínov je dobré zveriť profesionálnym pracovníkom so skúsenosťami. Štandardné domáce plynové spotrebiče majú priemer komínového systému od 80 do 130 mm. Vyhorenie komína v takomto systéme nenastane a preto je možné použiť lacnejší a tenší nerezový systém triedy 1.4404 o hrúbke 0,5 alebo 0,6 mm, ktorý ideálne postačuje. V daných komínoch nevzniká vysoká teplota (od 120°C až 400 °C), takmer ani žiadne splodiny, ktoré by narušovali nerezový systém. Ide len o odvod „pary“, ktorá sa potrebuje dostať z kotla von. Pri pretlakových plynových kotloch (t.j. aj u kondenzačných plynových kotloch) je nevyhnutná podmienka montovať nerezový systém s (gumovým) tesnením.
Dymovody pre kondenzačné kotly
Dymovod by mal byť čo najkratší. Dĺžka dymovodu by nemala byť väčšia ako 25% z dĺžky od napojenia spalín do komína po ústie komína. Dymovod by nikdy nemal smerom k sopúchu klesať alebo byť v rovine. Priemer hrdla na výstupe spalín zo spotrebiča by mal byť rovnaký ako je vnútorný priemer komína. Častokrát sa však stáva, že priemer dymovodu a komína je odlišný. Vtedy je potrebné použiť redukciu. Odporúčame však dymovod redukovať maximálne o 30mm.

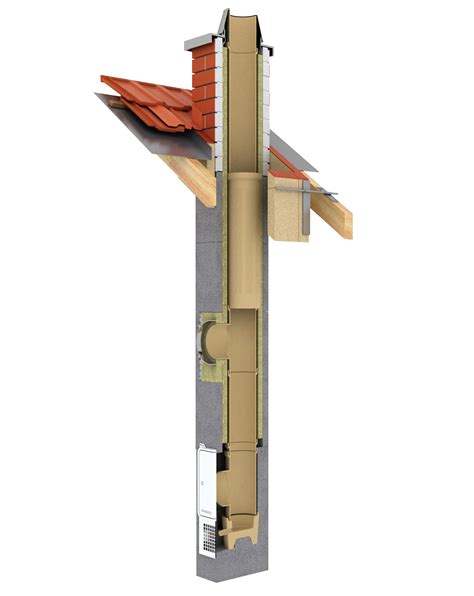

Základné prvky flexibilného komínového systému
Základnými prvkami systému sú flexibilná rúrka a komínová sada. Komínová sada obsahuje komínovú hlavicu, pätné koleno a vystreďovacie diely. Ako doplnkové prvky je do systému možné pridať vsuvku s revíznym otvorom, prípadne ďalšie diely bežné pre jednoduchý systém s priemerom 80 mm. Pre vloženie ďalších dielov do flexibilnej rúrky je možné doobjednať ďalšiu sadu zakončení (1x hrdlo, 1x rúrka). Flexibilnú rúrku je možné jednoducho ohýbať a kdekoľvek rezať. Po odrezaní požadovanej dĺžky sa na jeden koniec nasadí hrdlo a na druhý koniec pevný kus rúrky. Tak je ohybný kus pripravený pre spojenie s ktorýmkoľvek dielom pevného odťahu spalín - kolena, T-kusy, vsuvky atď. Vo vnútri komína sa rúrky vystredia pomocou vystreďovacích dielov, na výstupe sa ukončí pomocou komínovej hlavice s krycou doskou.
Komponenty a príslušenstvo
- Flexibilná rúra
- Komínová hlavica s krycou doskou
- Pätné koleno
- Vystreďovacie diely
- Vsuvka s revíznym otvorom (voliteľné)
- Sada zakončení (hrdlo, rúrka)
Montáž flexibilnej rúry
Pri montáži flexibilnej rúry je dôležité dodržiavať niekoľko zásad, aby bol systém odvodu spalín bezpečný a efektívny.
- Príprava rúry: Odmerajte a odrežte potrebnú dĺžku flexibilnej rúry.
- Pripojenie: Na konce rúry nasaďte hrdlá a pevné kusy rúrky, aby ste vytvorili spoje s ostatnými komponentmi.
- Vystredenie: Umiestnite vystreďovacie diely do komína, aby ste zabezpečili správnu polohu rúry.
- Ukončenie: Na vrch komína namontujte komínovú hlavicu s krycou doskou.
Montáž kachlí a výmena vložky komína pomocou oceľovej flexibilnej vložky
Koncentrické dymovody
Vaillant koncentrická pripojovacia sada DN80/125 s revíznym kolenom 87° je určená na bezpečné vodorovné napojenie plynového kondenzačného kotla do komína, kde sú spaliny a spaľovací vzduch vedené v jednom súosom systéme. Súčasťou sady je revízne koleno 87° s čistiacim otvorom a koncentrické predĺženie s dĺžkou 0,5 m, ktoré uľahčuje montáž a správne osadenie pripojenia. Sada je súčasťou systémového riešenia dymovodov Vaillant pre koncentrické (súosé / koaxiálne) dymovody DN80/125. Konštrukcia umožňuje vedenie spalín a spaľovacieho vzduchu v jednom kompaktnom systéme, čo zjednodušuje montáž a šetrí priestor.
Výber správnej komínovej vložky
Pri nákupe komínovej vložky je potrebné si uvedomiť, že pomerne malá úspora na hrúbke materiálu nám môže znížiť životnosť aj o niekoľko rokov. V prípade nákupu je potrebné sa zamerať aj na ďalšie údaje, ktoré u mnohých predajcov chýbajú, ako je akosť použitého materiálu alebo či výrobok obsahuje aj certifikát na daný typ paliva. Tieto informácie niektorí predajcovia neposkytujú a zodpovednosť pri následnej kúpe potom padá na zákazníka.
Nerezové komínové vložky sú najvyššej kvality s 10-ročnou zárukou. Rozvoz je zabezpečený po celom Slovensku a garantujeme kvalitu a prvotriedne materiály. Cena nerezových vložiek do komína zodpovedá hrúbke a kvalite použitých materiálov. Komínové vložky hrúbky 0,5 a 0,6 mm sú vhodné najmä pre plyn. Vložky nerezové hrúbky 0,8 a 1,0 mm sa používajú ako najvhodnejšie pre pevné palivá ako je drevo alebo uhlie. Oválne komínové vložky sú ideálne pre staršie komíny.
Materiály pre odvod spalín kondenzačných kotlov
Odkúrenie pre kondenzačné kotly je určené pre plynové alebo olejové (s max. 0,2% síry) nízkoteplotné a kondenzačné kotly s maximálnou teplotou spalín v hrdle kotla 120°C a v podtlakovej alebo pretlakovej prevádzke. Na odvod spalín sa ako materiál používa polypropylén, ktorý je odolný voči kyslému kondenzátu a dobre tvarovateľný pre jednotlivé diely. Systém odúdenia je vo vyhotovení súosom ø60/100 mm alebo ø80/125 mm, kde sa spaliny vedú vnútornou polypropylénovou rúrkou ø60 mm (ø80 mm) a vzduch pre spaľovanie sa nasáva plechovou lakovanou rúrkou ø100 mm (ø125 mm) alebo samostatným saním vzduchu a výduchom spalín z polypropylénovej rúrky ø80 mm. Pre vonkajšie použitie je súosé odúdenie ø80/125 mm s vnútornou spalinovou rúrkou polypropylénovou a vonkajšou rúrkou nerezovou.
| Typ kotla | Materiál pre odvod spalín | Priemer | Poznámka |
|---|---|---|---|
| Kondenzačné kotly | Plastové (PP) | 60/100 | Súosé |
| Kondenzačné kotly | Plastové (PP) | 80/125 | Súosé |
| Kondenzačné kotly | Plastové (PP) | 80 | Samostatný odvod |
| Kondenzačné kotly | Plastové (PP) | 60 | Samostatný odvod |
| Nekondenzačné (turbo) | Hliníkové | 60/100 | Súosé |
| Nekondenzačné (turbo) | Hliníkové | 80/125 | Súosé |
| Všeobecné | Nerezová oceľ (Wst. Nr. 1.4404 / 316L) | Rôzne | Odolné voči vlhkosti |
Prehľad komínových systémov
Existuje široká škála komínových systémov určených pre rôzne typy kotlov a palív. Pri výbere je dôležité zohľadniť:
- Typ kotla (kondenzačný, nízkoteplotný, turbo)
- Typ paliva (plyn, olej, drevo, uhlie)
- Prevádzkový režim komína (podtlak, pretlak)
- Požiadavky na vnútorné alebo vonkajšie použitie
Trojvrstvové systémy z nehrdzavejúcej ocele
- CERASTEEL: Trojvrstvový systém z nehrdzavejúcej ocele s izostatickou vložkou, vhodný pre všetky typy palív a spotrebičov pracujúcich vo vákuu aj v pretlaku.
- Almeva HDW25: Trojvrstvový vysokotlakový systém z nehrdzavejúcej ocele, vhodný na odvod spalín z kogeneračných jednotiek, spaľovacích motorov, záložných jednotiek a generátorov. Určený pre pevné, kvapalné a plynné palivá prevádzkované vo vysokotlakovej prevádzke. Systém je odolný voči vlhkosti a umožňuje suchú aj mokrú prevádzku.
- Almeva Triple DW25: Všestranný trojvrstvový komínový systém z nehrdzavejúcej ocele, vhodný pre všetky typy palív a spotrebičov pracujúcich v podtlakovej aj pretlakovej prevádzke.
- Almeva Triple DW25 black: Trojvrstvový komínový systém z nehrdzavejúcej ocele, vhodný na vnútorné aj vonkajšie inštalácie.
Jednovrstvové systémy z nehrdzavejúcej ocele
- Almeva HEW: Jednovrstvový vysokotlakový systém z nehrdzavejúcej ocele, vhodný na odsávanie spalín z kogeneračných jednotiek, spaľovacích motorov, záložných jednotiek a generátorov. Určený pre pevné, kvapalné a plynné palivá prevádzkované vo vysokotlakovej prevádzke. Komín je vyrobený z nehrdzavejúcej ocele triedy 1.4404. Systém je odolný voči vlhkosti a umožňuje suchú aj mokrú prevádzku.
Plastové systémy odvodu dymu
- LAS: Plastový systém odvodu dymu z pevných rúrok a tvaroviek PPH, PPH/nerezová oceľ. Ponúka sa ako jednovrstvový (ø 60-315 mm) alebo koncentrický (ø 60/100 mm - 200/300 mm).
- CAS: Plastový systém odvodu dymu z pevných rúrok a tvaroviek PPH. Ponúka sa ako jednovrstvový (ø 60-315 mm) alebo koncentrický (ø 110/160 mm - 200/300 mm) s bielym plášťom z nehrdzavejúcej ocele.
- Systém odvodu spalín z PPH/nerezovej ocele: Koncentrické rúry a tvarovky z PPH/nerezovej ocele, určený najmä pre komíny vo vonkajšom prostredí.
- LIL a LIB: Koncentrické rúry a tvarovky z PPH/nerezovej ocele. Určené predovšetkým pre vedenia spalín vo vnútornom prostredí.
- LIK: Koncentrický systém z rúrok a tvaroviek PPH/PPH, určený najmä pre komíny vo vnútornom prostredí.
- FLEX: Jednovrstvový plastový systém z flexibilných hadíc, tvaroviek a príslušenstva, špeciálne navrhnutý na zasúvanie do komínových prieduchov.
- STARR: Jednovrstvový plastový systém z pevných rúrok, tvaroviek a príslušenstva PPH, určený najmä na použitie v interiéri a na vložkovanie priamych komínových prieduchov.
Špecifické aplikácie komínových systémov
Niektoré komínové systémy sú špecificky navrhnuté pre určité typy spotrebičov a prevádzkových podmienok:
- Spoločný komín pre viacero plynových spotrebičov: Používa sa na odvod spalín zo všetkých druhov spotrebičov, vrátane spoločného komína pre viacero pripojení plynových spotrebičov na viacerých podlažiach.
- Odvod spalín z plynových a kondenzačných kotlov: Používajú sa na odvod spalín z plynových a kondenzačných kotlov s maximálnou teplotou spalín na hrdle spotrebiča 120 °C. Sú určené pre podtlakové aj pretlakové spalinové cesty.
- Trojzložkové komínové systémy EIB a EIZ: Používajú sa na odvod spalín zo zariadení spaľujúcich plynné, kvapalné a pevné palivá. Môžu sa používať v podtlakovom aj pretlakovom režime.
- Koncentrický dymovodný systém ALMEVA Double DK: Vyrobený z ocele odolnej voči kyselinám a vlhkosti.
Komínová klapka
O použití komínovej klapky rozhoduje komínový ťah. Pri nových komínoch s dobrým ťahom odporúčame použitie komínovej klapky. Pri starších komínoch alebo redukovaných dymovodoch s nižším komínovým ťahom je použitie klapky zbytočné. Pokiaľ nevieme zhodnotiť, aký máme komínový ťah, odporúčame klapku namontovať. Pri slabom ťahu a nepriaznivých poveternostných vplyvoch môže ostať komínová klapka otvorená, čo je lepšie riešenie ako demontovať obostavbu krbu a následne inštalovať komínovú klapku.
