Flexibilné alebo tiež ohybné potrubie patrí medzi najpoužívanejšie potrubia vo vzduchotechnike. Ohybné potrubie si svoju obľubu získalo hlavne vďaka svojej nízkej hmotnosti a možnosti tvarovania bez nutnosti používať kolená a tvarovky. Navyše je flexibilné potrubie dostupné v nespočetnom množstve variantov materiálov a prevedení, ako napríklad tepelne alebo zvukovo izolované, s hygienickou vnútornou úpravou alebo v kombinácii týchto vlastností. Ohybné potrubie je všeobecne určené na prenos chladného alebo ohriateho vzduchu z vášho domova cez ventilátory, mriežky alebo difúzory. Využitie však nájde aj v náročnejších podmienkach. Aby vzduch vo vašom flexibilnom potrubí prúdil tak, ako má, je dôležitá správna inštalácia a údržba.
Typy a Vlastnosti Flexibilného Potrubia
Flexibilné potrubie je dostupné v rôznych variantoch a úpravách. Základné varianty flexi potrubia sú spravidla tenšie a tým pádom aj menej odolné proti mechanickému poškodeniu oproti odolnejším variantom.
Kľúčové vlastnosti flexibilného potrubia:
- Tepelná izolácia: Tepelná izolácia je vhodná, ak prúdiaci vzduch má inú teplotu než okolité prostredie - zamedzuje vzniku kondenzátu a zabraňuje tepelnej výmene medzi dopravovaným vzduchom a okolím.
- Zvuková izolácia: Prúdiaci vzduch v potrubí je počuť. Zvukovo izolované potrubie dokáže tento hluk tlmiť.
- Hygienická úprava: V niektorých prípadoch je dôležité chrániť kvalitu prepravovaného vzduchu, napríklad pri vetraní v lekárskych zariadeniach. Flexibilné potrubie s hygienickou úpravou je tiež vhodné, kde nie je možné vykonávať pravidelnú kontrolu vzduchovodov. Princíp pôsobenia hygienického potrubia na mikroorganizmy: Atómy striebra na vnútornom povrchu rozkladajú vodné pary na voľné radikály, ktoré ničia choroboplodné zárodky.
Špecifické typy flexibilných potrubí:
- Hliníková hadica SEMI-flex: Je neizolovaná hadica z viacnásobne vrstvenej tenkej hliníkovej fólie. Používa sa najčastejšie na odvodných trasách vzduchu na jednoduchšie a rýchlejšie dopojenie potrubia s koncovými elementami. Hliníková hadica je dodávaná v stlačenom stave. Po rýchlom roztiahnutí dosiahne potrebnú dĺžku max. 3m.
- Hadica COMBI-flex: Je plne ohybná hadica s vysokou pevnosťou. Vnútro hadice je vyrobené z vrstveného hliníku a vonkajšia vrstva z ochranného plastu. Kostra hadice pozostáva zo špirálovitého drôtu. Jedná sa teda o hadicu ALU-flex v mäkkom plastovom obale, ktorý zabraňuje ľahkému pretrhnutiu hadice.
- Ohybná, neizolovaná, hliníková hadica ALU-flex: Je špecificky vyrábaná pre nízke a stredne nízke tlaky pre vykurovacie, chladiace, ventilačné a klimatizačné systémy vzduchotechniky. Jej plášť je vyrobený z hliníkového laminátu a vystužený špirálou z oceľového drôtu.
- Tepelne a hlukovo izolovaná ohybná hliníková hadica SONOVAC s mikroperforáciou: Úplne nahradí klasicky izolované potrubie, skráti dobu montáže a umožní viesť vzduchotechnické trasy aj vo veľmi ťažko prístupných priestoroch. Tepelnú izoláciu tvorí minerálna vata o hrúbke 25mm.
- Vysoko ohybný tepelne izolačný návlek SLEEVE: Je určený na izoláciu potrubia. Tepelnú izoláciu tvorí minerálna vata hrúbky 25mm.
Metódy Spájania Flexibilného a Kruhového Potrubia
Požadované vlastnosti potrubného systému dosiahnete iba správnym spojením jednotlivých častí. Spájanie kruhových rúr a tvaroviek nie je vôbec zložité. Tvarovka je vyrobená s rozmerom, ktorý pasuje do rúry.
Základné princípy spájania
Rúry sa medzi sebou spájajú prostredníctvom vnútorných spojok (Mi) a tvarovky prostredníctvom vonkajších spojok (Ma). Pomocou samorezných skrutiek, respektíve nitového spoja, sa jednotlivé časti upevnia. Na utesnenie sa používajú štandardne hliníkové pásky.
Možnosti zvýšenej tesnosti:

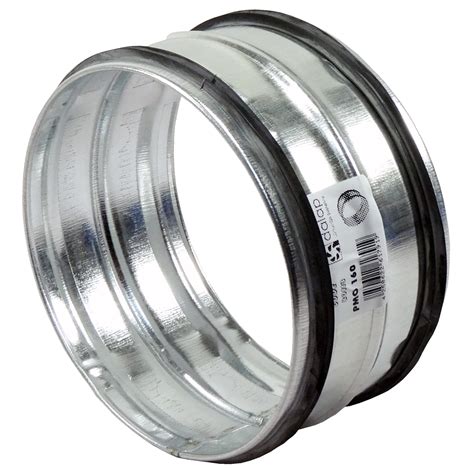

- Pri zvýšených požiadavkách na tesnosť sa využíva systém s gumičkou.

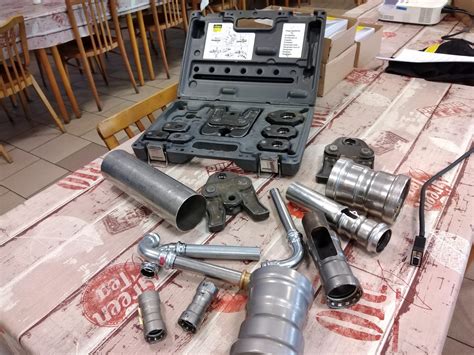

- Alebo spájanie pomocou lisovaných prírub.
- Prípadne pomocou rozoberateľných rýchlospojok s PVC profilom, respektíve nerozoberateľných rýchlospojok s butylovým tmelom.
Spoľahlivý systém MULTI/JOINT® 3000 Plus pre rôzne materiály
Pri vašej každodennej práci môžete naraziť na rôzne rúrové materiály. Chcete prepojiť dve potrubia z rozličných materiálov a mať spoj istený v ťahu? Chceli by ste radšej pracovať rýchlo a znížiť si pritom náklady? Spoľahlivý systém MULTI/JOINT® 3000 Plus je vaša odpoveď! Systém MULTI/JOINT® 3000 Plus pozostáva zo spojok, prírubových adaptérov, oblúkov, pätkových kolien a koncových viečok. Všetky rúry s rovnakým menovitým priemerom DN môžu byť vyhotovené v prevedení s istením v ťahu, a to vďaka unikátnemu uchytávaciemu a tesniacemu systému.
Tvarovky MULTI/JOINT® 3000 Plus sú vhodné pre použitie na vodu, ako aj plyn. Môžu byť inštalované prakticky za všetkých podmienok a ich montáž je jednoduchá. Pri samotnej montáži tvaroviek nie je nutné používať žiadne špeciálne náradie, čo výrazne znižuje montážne časy. Rúru v tvarovke MULTI/JOINT® 3000 Plus je možné vyosiť až o 8° na stranu hrdla, čo pri spojke (U-kuse) predstavuje až 16°. Tvarovky MULTI/JOINT® 3000 Plus majú ľahko prístupné skrutky.
| Parameter | Hodnota |
|---|---|
| Rozsah menovitého priemeru DN | DN50 - DN600 |
| Rozsah priemerov spájaných potrubí | d46 - d637 mm |
| Prevádzkový tlak (voda) | 16 bar |
| Prevádzkový tlak (plyn) | 8 bar |
| Maximálne vyosenie rúry v tvarovke | 8° (na stranu hrdla) |
| Maximálne vyosenie pre spojku (U-kus) | 16° |
MULTI/JOINT 3000 Plus quick installation guide - GF Piping Systems - English
Inovatívne lisovanie predizolovaných plastových potrubí
Plastové predizolované potrubia vynikajú nielen v tom, že pri nich nie je potrebné vykonávať toľko spájaní v porovnaní s oceľovými potrubiami, ale aj rýchlosťou inštalácie spoja lisovaním. Lisovanie pri štandardných PE-Xa potrubiach prebieha tak, že na samotnú rúrku pre médium sa nasunie násuvná objímka, následne sa rúrka expanduje (roztiahne), vloží sa do nej spojka (alebo iná tvarovka, napríklad prechod na vonkajší závit, koleno, T-kus a pod.) a pomocou lisovacieho zariadenia sa násuvná objímka presunie nad tvarovku.
Pri systémoch predizolovaných plastových potrubí NRG FibreFlex a NRG FibreFlex Pro s inovatívnou termoplasticky zosilnenou rúrkou pre médium sa využíva lisovanie novej generácie. Pri tomto spôsobe lisovania nie je nutné expandovať potrubia, preto je spájanie ešte o 25 % rýchlejšie. Tesnosť lisovaného spoja je zabezpečená vzájomným spojením tvarovky, rúrky pre médium, polymérovej vsuvky a násuvnej objímky jedným úkonom.
Zverné prechody pre jednoduchú montáž

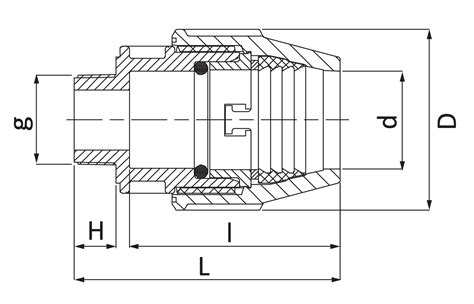

Pri zverných prechodoch (spojoch) nie je nutné použiť špeciálne náradie a potrubie nie je radiálne expandované tak, ako pri bežných PE-Xa potrubiach. Výhodou zverného prechodu (spoja), hlavne pri A-B prepojení, je jednoduchá montáž bez nutnosti použitia špeciálneho náradia na lisovanie. Zverné tvarovky odporúčame používať výhradne na koncoch potrubí ako pripojovací prvok na vnútorný rozvod (zverné prechody na vonkajší závit).
Odporúčania pre Správnu Inštaláciu a Údržbu Flexibilného Potrubia
Zabezpečenie optimálneho prúdenia vzduchu
Pri inštalácii pamätajte na to, že prevšené a nenapnuté potrubie znižuje celkové prúdenie vzduchu. Keď je potrubie prevšené alebo nie je napnuté, vytvára veľa zbytočných ohybov, ktoré vytvárajú trenie a znižujú prietok vzduchu. Bez ohľadu na umiestnenie sa uistite, že je vaše flexibilné potrubie napnuté až do konca.
Ostré ohyby a zákruty potrubia znižujú prietok vzduchu. Čím viac je v potrubí zákrut a ohybov, tým viac je ohrozené prúdenie vzduchu. Ak je to možné, dbajte na to, aby v potrubí neboli žiadne ostré ohyby. Vieme, že niekedy sa ohybom nedá vyhnúť v závislosti od konštrukcie, ktorou potrubie vediete.
Zlé upevnenie potrubia k vývodu ventilátora môže obmedziť prúdenie vzduchu. Vždy sa uistite, že ste vybrali správnu veľkosť potrubia pre vývod, aby boli priemery rovnaké, t.j. ak má vývod ventilátora priemer 150 mm, mali by ste použiť 150mm potrubie.
Na druhú časť spojky nasunieme spiro potrubie a upevníme pomocou samorezných skrutiek, silikónu alebo Al lepiacou páskou. Nakoniec použijeme Al lepiacu pásku, ktorou upevníme a utesníme oba kusy potrubia. Tieto informácie sú všeobecné pre všetky druhy flexibilného potrubia, informácie o vlastnostiach a použití konkrétneho typu potrubia nájdete pri vybranom produkte.
Inštalácia v špecifických prostrediach
V miestach, kde nie je možné vybudovať tepelné rozvody v zemi, možno umiestniť predizolované potrubia do existujúcich betónových kanálov.
Projekt Bratislava-Nové Mesto predstavoval veľmi zaujímavú realizáciu, kde sa vťahovali predizolované plastové potrubia do existujúcich kanálov, pričom bolo otvorených len pár častí týchto kanálov na trase. Vo vnútrobloku sa nakoniec otvorilo len 40 m trasy pre montážne práce. K vťahovaniu odporúčame použiť „pančuchu“ - ochrannú sieť pripevnenú k začiatku predizolovaného potrubia -, ktorá potrubie jednoducho zabezpečí a ochráni počas vťahovania. Takto sa roznesie ťažná sila a potrubie nie je namáhané tak, ako keď sa „ťahá“ za rúrku pre médium. Túto ochrannú pomôcku máme k dispozícii a možno si ju zapožičať. Je to súčasťou servisu, ktorý poskytujeme pri realizácii stavieb.
Medzi výhody umiestnenia predizolovaných potrubí do kanálov patrí úspora priestoru, ochrana pred zaplavením, jednoduchšia údržba a kontrola či menšie riziko mechanického poškodenia.

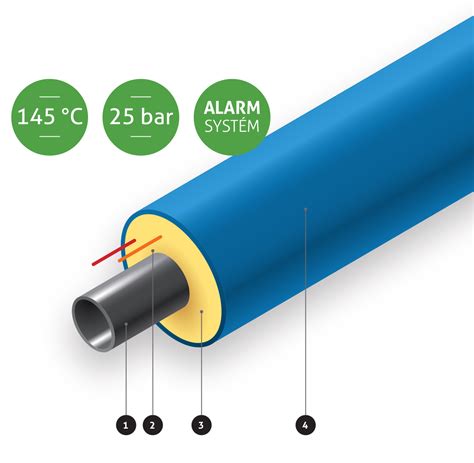

A je možnosť inštalácie aj na potrubných mostoch? Do pozornosti dávame oceľové potrubia systému NRG RADPOL UV PROTECT, ktoré sú vhodné pre vonkajšie inštalácie aj na potrubné mosty. Vonkajší plášť potrubia NRG RADPOL UV PROTECT možno vyrobiť v čiernej, sivej a modrej farbe. Potrubia UV PROTECT COLOR majú plášť zo špeciálne upraveného HDPE, ktorý je odolný proti UV žiareniu a tiež proti mechanickému poškodeniu, pôsobeniu chemických látok a zmenám okolitých teplôt. NRG RADPOL UV PROTECT je alternatívou k bežne používaným potrubiam. Výhodou je vyššia tesnosť proti vode a väčšia mechanická odolnosť.
Upevnenie a podpora
Odporúča sa zabezpečiť podopretie po celej dĺžke potrubí, ktoré sú umiestené na stene alebo pod stropom. Je nutné dbať na to, že fixačné objímky musia byť dimenzované na váhu potrubia aj s obsahom vykurovacieho média. Vzdialenosť fixačných objímok musí byť podľa dimenzie vo vzdialenosti 1 - 3 metre.
Komplexné Služby a Podpora v Oblasti Potrubných Systémov
Spoločnosť NRG flex ponúka kompletné služby, ktoré zahŕňajú počiatočnú prípadovú štúdiu projektu, nadimenzovanie rozvodných sietí, vyhodnotenie možností realizácie s posúdením celkových investičných nákladov, nacenenie projektu a prípravu kladačského plánu aj s technickými detailmi. Súčasťou takejto štúdie je riešenie a opis problematiky daného projektu, pričom sa uvedú možné alternatívy realizácie, ktoré sa dajú spracovať pri konkrétnych podmienkach riešeného projektu.
Náš tím technikov vie zabezpečiť konzultáciu k navrhovaniu tepelných sietí alebo vypracovať hotový tabuľkový výpočet na konkrétny projekt. Cieľom je zabezpečiť optimálne podmienky na prenos teplonosnej látky z hľadiska spokojnosti investora, prevádzkovateľa a samotného odberateľa tepla. Je samozrejmosťou, pri ktorej sa snažíme vybrať ten najvhodnejší systém s ideálnym pomerom ceny a výkonu. Poskytujeme porovnanie a možnosť voľby pre nacenenie viacerých ponúkaných potrubných systémov pre posúdenie, ktorý najlepšie zapadne do stratégie správcu rozvodov alebo investora.
V nadväznosti na prípravu rozpočtov a ich komfortné spracovanie sa naše produkty nachádzajú aj v programoch Cenkros, v cenovej sústave RTS a ÚRS. Predstavuje to ďalší servis, ktorý poskytujeme projektantom. Spracovávame výpisy materiálu k výkresom a stavebné a realizačné kladačské plány spolu s vykreslenými detailmi. Spoločnosť NRG flex, s. r. o., zdieľa odpovede a skúsenosti projektantov a energetikov, s ktorými sa bežne stretávajú pri realizáciách. Veríme, že vysvetlením pojmov z technickej praxe pomôžeme ďalším a zaujmeme ich. S akýmikoľvek otázkami nás neváhajte kontaktovať. Konkrétne situácie posúdime a navrhneme optimálne riešenie.
