Jedným z dôležitých a nezanedbateľných faktorov prakticky každého vykurovacieho systému alebo zdroja vykurovania, so značným vplyvom na prevádzkovú spoľahlivosť a dlhodobú životnosť, je kvalita vykurovacej vody v nich cirkulujúca. Zvyšujúce sa požiadavky na kvalitu vykurovacej vody rastú úmerne s vývojom technológií vykurovania a dostávajú sa stále častejšie do oblasti záujmu odbornej i laickej verejnosti. Tento záujem sa týka nielen oblasti chemického zloženia vody, ale aj oblasti odstránenia mechanických, magnetických aj nemagnetických nečistôt. Ochranu novo inštalovaného aj modernizovaného vykurovacieho systému neodporúčame podceňovať.
Význam magnetických filtrov pre kondenzačné kotly
V dnešnom článku sa pozrieme na použitie magnetických filtrov, nazývaných aj separátory, v systémoch ústredného kúrenia s plynovým kotlom. Mnohí odborníci odporúčajú montáž magnetického filtra aj v inštaláciách s plynovým kotlom a existujú aj výrobcovia kotlov, ktorí to výslovne vyžadujú.
Magnetický filter pre plynový kotol je súčasťou vykurovacej inštalácie, ktorej úlohou je zachytávať feromagnetické nečistoty - teda kovové častice uvoľnené z komponentov systému, napríklad častice hrdze - cirkulujúce v okruhu ústredného kúrenia. Najčastejšie ide o častice magnetitu, ktoré vznikajú v dôsledku korózie oceľových prvkov inštalácie, ako sú radiátory, potrubia alebo výmenník tepla. Samozrejme, nejde o žiaduce nečistoty. Silný magnet umiestnený vo vnútri filtra priťahuje kovové častice a zabraňuje ich ďalšiemu kolobehu v systéme - a práve v tom spočíva jednoduchý, no účinný princíp fungovania magnetických filtrov.
Prečo sú magnetické filtre kľúčové pre kondenzačné kotly?
Moderné plynové kotly, najmä kondenzačné kotly, majú výmenníky tepla s veľmi úzkymi prietokovými kanálmi. Už malé množstvo nečistôt môže viesť k zníženiu účinnosti, horšiemu prenosu tepla a v extrémnych prípadoch až k poruche zariadenia. Zanesený výmenník plynového kotla spôsobuje, že kotol nepracuje optimálne a zhoršený prenos tepla vedie k vyššej spotrebe plynu. Použitie magnetického filtra v systéme s plynovým kotlom má priamy vplyv na účinnosť vykurovania - konkrétne na mieru jeho starnutia a postupného poklesu výkonu v priebehu rokov. Čistý vykurovací okruh znamená stabilný prietok vody, rovnomerné zohrievanie radiátorov a nižšiu spotrebu energie, teda aj nižšie účty za plyn.
Inštalácia a údržba magnetického filtra

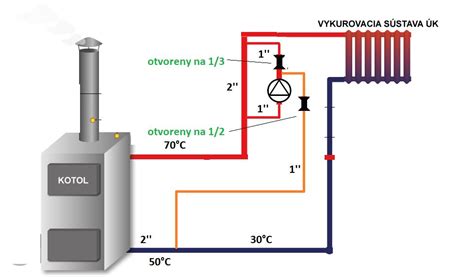

Magnetický filter pre plynový kotol sa najčastejšie montuje na spiatočné potrubie inštalácie, priamo pred kotol - takáto poloha poskytuje najlepšiu ochranu. Umiestnenie umožňuje zachytiť nečistoty ešte predtým, než sa dostanú do vnútorného výmenníka tepla kotla. Montáž je pomerne jednoduchá, no mala by sa vykonať v súlade s odporúčaniami výrobcu a so zachovaním správneho smeru prietoku. Ak sa pred kotlom nachádza viacero dôležitých zariadení, je možné ich chrániť montážou separátora nečistôt o niečo skôr v systéme. Je možné ich inštalovať vo zvislej aj vodorovnej polohe a vypúšťanie nečistôt môže prebiehať aj za bežnej prevádzky.
Aby magnetický filter pre plynový kotol plnil svoju funkciu, je potrebná pravidelná údržba, hoci väčšinu času pracuje zariadenie bezobslužne. Čistenie zvyčajne spočíva vo vybratí magnetickej vložky (umiestnenej v hornej časti filtra) a odstránení nahromadených usadenín. Frekvencia tejto činnosti závisí od stavu inštalácie - v starších systémoch môže byť prvé čistenie potrebné už po niekoľkých týždňoch prevádzky. Dôležité je, aby separátor nečistôt mal aj uzatváracie ventily, ktoré umožnia jeho servis bez vypúšťania vody z celej inštalácie.
Ekonomická výhodnosť magnetických filtrov
Pri analýze nákladov na nákup magnetického filtra - ktoré sú pomerne nízke - a potenciálnych úspor možno konštatovať, že ide o výhodné riešenie. Cena kvalitného separátora je zanedbateľná v porovnaní s nákladmi na opravu alebo výmenu výmenníka tepla v plynovom kotle. Magnetický filter pre plynový kotol je jednoduchý, no veľmi účinný prvok ochrany vykurovacej inštalácie. Jeho použitie zvyšuje spoľahlivosť kotla, chráni citlivé komponenty pred nečistotami a podporuje efektívnu prevádzku vykurovacieho systému. Okrem toho magnetický filter pre plynový kotol prispieva k stabilnej prevádzke systému, nižšej spotrebe energie a vyššiemu komfortu používania.
Produkty IVAR pre magnetickú filtráciu
Ku kotlu je potrebné pripojiť magnetický filter s odkaľovačom, ktorý zachytáva kal a koróziu kolujúcu vo vykurovacom systéme. Filter chráni samotný kotol na vstupe vykurovacej vody do kotla a čistí celý vykurovací systém. Prvým výrobkom pre ochranu vykurovacích systémov patriacim do skupiny silnej trojky sú magnetické filtre. V ponuke spoločnosti IVAR CS spol. s r.o. sú dva typy magnetických filtrov, IVAR.DIRTSTOP® a IVAR.DIRTSTOP® XL. Ponúkané magnetické filtre sú vybavené silným trvalým neodymovým magnetom s diametrálnou polarizáciou, ktorý účinne separuje nečistoty železitého pôvodu. Vyskúšaná a patentovaná technológia silného permanentného magnetu zaručuje prakticky 100% odstránenie oxidu železnatého už pri prvom prietoku vykurovacej vody magnetickým filtrom.

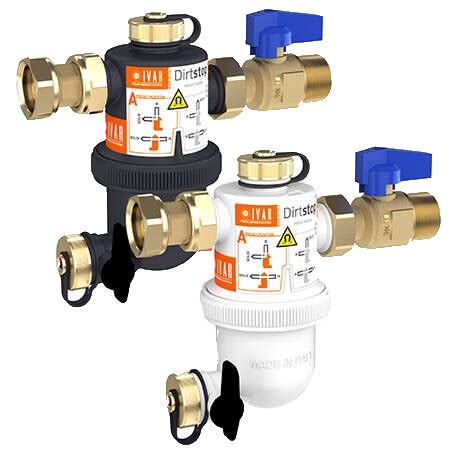

IVAR.DIRTSTOP®: Dvojitá filtračná funkcia
IVAR.DIRTSTOP® je magnetický filter s dvojitou filtračnou funkciou, ktorá zabezpečuje separáciu (odlúčenie) všetkých magnetických a nemagnetických nečistôt pri jednom prietoku média magnetickým filtrom. Vďaka patentovanej otočnej vložke zaručuje maximálnu filtračnú účinnosť v akejkoľvek variabilnej pozícii inštalácie a môže byť inštalovaný vo vykurovacích systémoch s rôznymi zdrojmi vykurovania, či už sa jedná o kotly, tepelné čerpadlá alebo iné zdroje tepla. Patentovaná otočná vložka magnetického filtra IVAR.DIRTSTOP® zaisťuje, aby vykurovacia voda prešla vždy filtračným sitkom v akejkoľvek zo štyroch variabilných inštalačných pozícií, a zabezpečila tak maximálny filtračný účinok. Inštalácia do rozvodu je možná v štyroch variabilných pozíciách prestavením patentovanej otočnej vložky. Silný neodymový magnet s diametrálnou polarizáciou vyvíja silné homogénne magnetické pole, čím maximalizuje zachytávanie magnetických nečistôt. Extrémne kompaktné telo magnetického filtra zaisťuje jednoduchú inštaláciu pod kotol s nízkymi nárokmi na priestor a disponuje veľkou odkaľovacou komorou otočnou o 360 stupňov s integrovaným guľovým uzáverom pre odvod nečistôt, a tiež jednoduché a rýchle čistenie.
IVAR.DIRTSTOP® XL: Trojitá separačná funkcia
IVAR.DIRTSTOP® XL je vysoko účinný magnetický filter s trojitou separačnou funkciou k odlúčeniu nečistôt z vykurovacej vody. Princíp silného duálneho neodymového magnetu separuje všetky nečistoty magnetické (železité) a cyklónový efekt prietoku vykurovacej vody aj nečistoty nemagnetické (mechanické), to všetko pri jednom prietoku média magnetickým filtrom. Inštalácia magnetického filtra IVAR.DIRTSTOP® XL je nevyhnutná v stredne veľkých systémoch vykurovania pre zlepšenie tepelnej výmeny, zvýšenie účinnosti a ochranu vykurovacieho systému v priebehu času vďaka svojej trojitej funkcii.
Neutralizátory kyslého kondenzátu
Kondenzačné kotly sú schopné získavať ďalšie teplo kondenzáciou vodných pár z dymových spalín ešte predtým, než sú komínom odvedené do vonkajšieho priestoru. Spaľovaním zemného plynu však vzniká aj oxid uhličitý (CO2), ktorý kondenzát silne okysľuje (znižuje jeho hodnotu pH). Kondenzát je potom veľmi korozívny a potenciálne nebezpečný pre odpadové systémy. Kotol je potrebné napojiť na kanalizáciu kvôli kondenzátu, ktorý sa tvorí pri spaľovaní. Ak nie je možné samospádom napojiť odvod kondenzátu na kanalizáciu, je možnosť prečerpávať kondenzát malým čerpadielkom na to určeným aj do vedľajšej miestnosti, kde kanalizačné potrubie existuje.

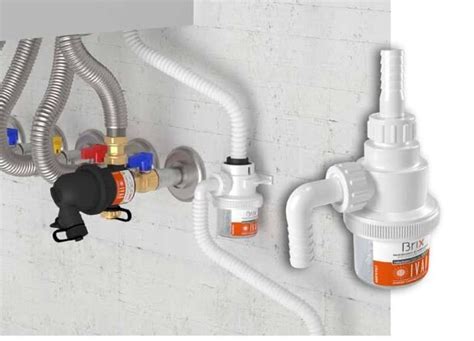

Neutralizátor IVAR.BRIX
Druhým dôležitým výrobkom spadajúcim do skupiny silnej trojky je neutralizátor kyslého kondenzátu IVAR.BRIX, ktorý sa inštaluje do odvodu kondenzátu pri kondenzačných kotloch. Neutra je spoľahlivý produkt na neutralizáciu kyslého kondenzátu z plynových kotlov, podporu ochrany životného prostredia a zaistenie bezpečnej prevádzky vykurovacích systémov. Filter sa inštaluje na výstup kondenzátu z kotla ešte pred jeho napojením na kanalizačný systém. Po inštalácii neutralizátora kyslého kondenzátu IVAR.BRIX preteká kyslý kondenzát cez jeho náplň z uhličitanu vápenatého (CaCO3), ktorý ho neutralizuje. Inštalácia je jednoduchá a nezaberie veľa času. Neutralizátor kondenzátu určený pre plynové kotly by mal byť umiestnený na odtokovom potrubí za kotlom. Filter je možné namontovať ako v horizontálnej, tak aj vo vertikálnej polohe, pričom účinnejšia je vodorovná inštalácia. Pri montáži je potrebné filter dotiahnuť ručne.
Dávkovače polyfosfátov a silikátov
POLIFEMO® - Pre ochranu proti vodnému kameňu a korózii
Nové dávkovače polyfosfátov a silikátov POLIFEMO® sú výrobky bez pohyblivých častí, ktoré uvoľňujú potravinárske polyfosfáty a silikáty do studenej úžitkovej vody. Dávkovanie týchto látok je úmerné prietoku vody vstupným potrubím a proporcionálnym dávkovačom, kedy je odoberané správne množstvo nasýteného roztoku zo zásobníka dávkovača. Proporcionálne dávkovače POLIFEMO® dodávané s pripojovacím rozmerom 1/2″ a 1″ sú vybavené špeciálnym obtokovým ventilom, ktorý umožňuje doplňovanie a čistenie bez prerušenia prevádzkového režimu.
Úprava vody vo vykurovacom systéme
Prehľad riešení pre ochranu vykurovacích systémov
| Typ filtra/zariadenia | Funkcia | Primárny problém | Príklad produktu IVAR |
|---|---|---|---|
| Magnetický filter | Zachytáva feromagnetické a nemagnetické nečistoty | Korózia oceľových prvkov (magnetit), usadeniny | IVAR.DIRTSTOP®, IVAR.DIRTSTOP® XL |
| Neutralizátor kondenzátu | Neutralizuje kyslý kondenzát | Kyslý (korozívny) kondenzát z kondenzačných kotlov | IVAR.BRIX |
| Dávkovač polyfosfátov/silikátov | Uvoľňuje ochranné látky do vody | Tvorba vodného kameňa, korózia | POLIFEMO® |
Dôležitosť filtrácie a úpravy vody v kontexte inštalácie kondenzačného kotla
Pri výmene starého zdroja tepla za nový kondenzačný kotol je nutné predchádzať usadzovaniu a zanášaniu kotla hrubými nečistotami. Ponúkané filtre a separátory nečistôt spĺňajú všetky predpoklady pre ochranu vykurovacej sústavy. Okrem filtrácie a úpravy vody je potrebné myslieť aj na ďalšie aspekty inštalácie. Pri výmene stacionárneho kotla za kondenzačný je potrebné urobiť priestor na zavesenie kotla na stenu, keďže väčšina kondenzačných kotlov je závesného vyhotovenia. Sú v ponuke aj stacionárne kondenzačné kotle, ale len s objemom zásobníka na teplú vodu viac ako 100l. Pri výmene kotla je potrebné počítať nielen s cenou samotného kotla, ale aj s príslušenstvom, ktoré je potrebné pri výmene použiť a tvorí nie nezanedbateľnú čiastku.
Moderné vykurovacie systémy nie sú investične lacné zariadenia, a preto by ich súčasťou mali byť prvky zabezpečujúce ich optimálnu funkčnosť, spoľahlivosť a dlhodobú životnosť. Pokiaľ budú pri projekčnom návrhu alebo samotnej realizácii opomenuté, škody alebo zvýšené servisné náklady z toho plynúce takmer vždy presiahnu náklady prvotnej investície do týchto výrobkov. Akákoľvek investícia do tu uvedených výrobkov sa v priebehu času rozhodne ukáže ako investícia opodstatnená a svojou funkciou účelná.
