Spájkovanie je základnou zručnosťou v elektronike, elektrotechnike a mnohých hobby projektoch. Srdcom každej spájkovačky je spájkovací hrot, ktorý prenáša teplo na spoj a roztaví spájku. Pre optimálne výsledky je nevyhnutné zvoliť správny hrot, a to platí aj pre hroty značky Extol, ktoré sú známe svojou spoľahlivosťou a širokou ponukou. Pochopenie rôznych typov, materiálov a správnej údržby hrotov je kľúčové pre dosiahnutie čistých a pevných spojov.

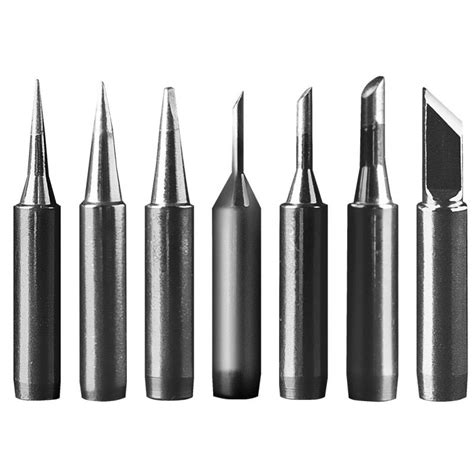

Typy spájkovacích hrotov Extol a ich použitie
Výber správneho tvaru hrotu závisí od typu práce, ktorú vykonávate. Extol ponúka rôzne tvary, ktoré sú prispôsobené konkrétnym aplikáciám:
- Kónické hroty (bodové): Sú ideálne pre jemné práce, ako je spájkovanie malých súčiastok na PCB (dosky plošných spojov) alebo prácu s SMD komponentmi. Ich špicatý tvar umožňuje precízne cieliť teplo.
- Sekáčové hroty (ploché): Tieto hroty majú rovnú, skosenú plochu. Sú výborné na spájkovanie väčších plôch, ako sú napríklad napájacie konektory, zemniace plochy alebo viacžilové káble. Ponúkajú dobrý prenos tepla.
- Nožové hroty: Podobné sekáčovým hrotom, ale s dlhšou a užšou reznou hranou. Sú vhodné pre aplikácie, kde je potrebné spájkovať dlhé línie alebo odstraňovať prebytočnú spájku z padov.
- Krivé (uhlové) hroty: Určené pre prácu v stiesnených priestoroch alebo pre spájkovanie súčiastok, ktoré sú ťažko dostupné priamo.
- Tryskové hroty (pre horúci vzduch): Pre spájkovacie stanice s funkciou horúceho vzduchu sú k dispozícii špecializované trysky pre SMD súčiastky, ktoré umožňujú ohrev viacerých pinov naraz.
Materiály a konštrukcia hrotov
Kvalita spájkovacieho hrotu závisí od jeho konštrukcie a použitých materiálov. Väčšina moderných hrotov Extol je navrhnutá pre dlhú životnosť a efektívny prenos tepla:
- Medené jadro: Vnútorné jadro hrotu je zvyčajne vyrobené z medi, pretože meď má vynikajúcu tepelnú vodivosť, čo zabezpečuje rýchle zahriatie a stabilnú teplotu.
- Železné pokovenie: Medené jadro je pokryté vrstvou železa. Táto vrstva chráni meď pred koróziou a eróziou spôsobenou spájkou a vysokými teplotami. Zároveň zabezpečuje, aby sa spájka na hrot ľahko priľnala.
- Chrómová vrstva: Vonkajšia vrstva je často potiahnutá chrómom, ktorý zabraňuje priľnutiu spájky na nepracovné časti hrotu a uľahčuje čistenie.
- Niklová vrstva: Niekedy sa používa aj niklová vrstva pre zvýšenie odolnosti a zabránenie oxidácii.
Kvalitná konštrukcia zaručuje, že hroty Extol vydržia opakované použitie a udržia si svoje spájkovacie vlastnosti po dlhú dobu.
Výber správneho hrotu: Na čo sa zamerať
Správny výber hrotu je rozhodujúci pre efektivitu a kvalitu spájkovania. Pri výbere hrotu Extol zvážte nasledujúce faktory:
- Typ spájkovacej práce: Pre jemné SMD súčiastky potrebujete tenký, špicatý hrot. Pre silové spoje alebo drôty je vhodnejší plochý alebo sekáčový hrot, ktorý dokáže preniesť viac tepla.
- Veľkosť súčiastok a padov: Hrot by mal byť primeranej veľkosti k spájkovanej ploche. Príliš malý hrot nebude schopný dodávať dostatok tepla, zatiaľ čo príliš veľký hrot môže prehriať okolie alebo susediace súčiastky.
- Výkon spájkovačky: Uistite sa, že hrot je kompatibilný s výkonom vašej spájkovačky Extol. Hroty sú navrhnuté tak, aby efektívne spolupracovali s konkrétnymi modelmi.
- Materiál, ktorý spájkujete: Spájkovanie hrubých káblov vyžaduje hrot s vyššou tepelnou kapacitou ako spájkovanie tenkých vodičov na PCB.
- Kompatibilita: Pred kúpou vždy skontrolujte, či je hrot kompatibilný s vašou konkrétnou spájkovacou pištoľou alebo stanicou Extol.
Výber správneho hrotu spájkovačky - rozmery a tepelné vlastnosti - všetko, čo potrebujete vedieť
Údržba a starostlivosť o spájkovacie hroty Extol
Správna údržba predlžuje životnosť hrotov a zabezpečuje ich optimálny výkon. Nedostatočná starostlivosť môže viesť k oxidácii, zlej priľnavosti spájky a zhoršeniu kvality spojov.
Tipy na údržbu spájkovacích hrotov Extol
| Činnosť | Popis | Význam |
|---|---|---|

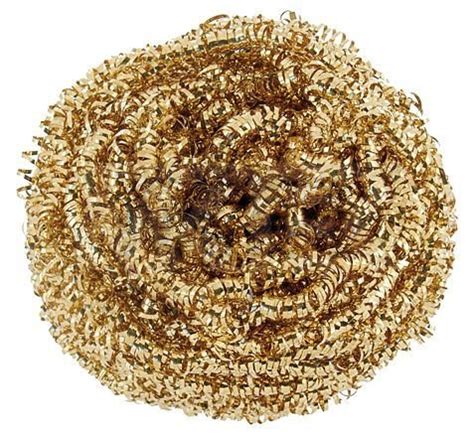

| Čistenie hrotu | Pravidelne utierajte hrot o vlhkú špongiu alebo mosadznú drôtenku. Nikdy nepoužívajte brúsne materiály. | Odstraňuje oxidy a zvyšky spájky, zabraňuje kontaminácii. |
| Cínovanie hrotu | Po každom vyčistení a pred dlhším uskladnením naneste tenkú vrstvu čerstvej spájky na celý pracovný povrch hrotu. | Chráni hrot pred oxidáciou, zlepšuje prenos tepla. |
| Správna teplota | Používajte najnižšiu možnú teplotu, ktorá je dostatočná na roztavenie spájky. Vysoké teploty skracujú životnosť hrotu. | Znižuje oxidáciu a degradáciu pokovenia hrotu. |
| Vypnutie/uskladnenie | Keď spájkovačku nepoužívate, vypnite ju alebo ju vložte do stojana. Pred uskladnením hrot vždy pocínujte. | Zabraňuje zbytočnej oxidácii a opotrebovaniu. |
Dôležitosť kvalitných hrotov pre spájkovanie
Používanie kvalitných spájkovacích hrotov, ako sú tie od značky Extol, má priamy vplyv na výsledky spájkovania. Lacné, nekvalitné hroty sa rýchlo opotrebujú, oxidujú a majú zlú schopnosť prenášať teplo. To vedie k zlým spájkovacím spojom, frustrácii a potenciálnemu poškodeniu súčiastok.
Kvalitné hroty zabezpečujú:
- Rýchly prenos tepla: Efektívne a rovnomerné zahriatie spájkovanej oblasti.
- Dlhá životnosť: Odolnosť voči oxidácii a erózii, čo znamená menej častú výmenu.
- Spoľahlivé priľnutie spájky: Spájka sa ľahko roztaví a priľne k hrotu, čo uľahčuje tvorbu čistých spojov.
- Precízne spájkovanie: Umožňujú dosiahnuť vysokú presnosť pri práci s jemnými aj väčšími súčiastkami.
