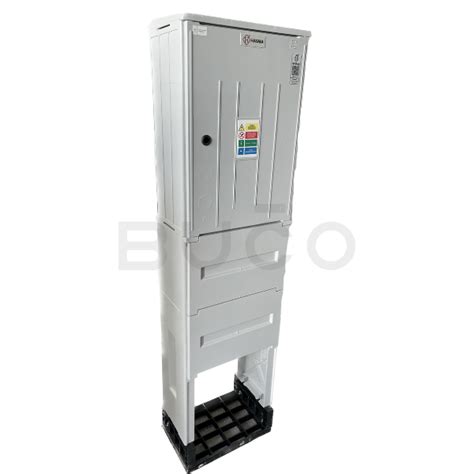

Pri výbere elektromerového rozvádzača je dôležité zvoliť správny typ, ktorý spĺňa technické požiadavky a normy distribučných spoločností. Model HASMA RE 1.0 Z L (P1) predstavuje jedno z najlepších riešení pre rodinné domy v oblasti Stredoslovenskej distribučnej (SSD), najmä vďaka svojej možnosti zapustenia priamo do zateplenej fasády alebo múru.
Tento model je špeciálne navrhnutý pre zapustenú montáž a oproti iným verziám disponuje obvodovým krycím rámikom (lemom), ktorý elegantne prekryje prechod medzi omietkou a skriňou, čím zabezpečuje esteticky čistý výsledok. Dvierka sú chránené špeciálnym polyuretánovým UV lakom, ktorý ich chráni pred škodlivými účinkami slnečného žiarenia.
Kľúčové vlastnosti a výhody HASMA RE 1.0 Z L (P1)
- Zapustená verzia (Z L): Určená na zamurovanie, vybavená obvodovým lemom pre čistý detail omietky.
- Oblasť SSD (P1): Plne vyhovuje podmienkam Stredoslovenskej distribučnej, obsahuje prípravu pre HDO, relé a päticu.
- Dokumentácia k revízii: Súčasťou je "Osvedčenie o kusovej skúške", nevyhnutné pre revízneho technika.
- Vydrátovanie 63 A: Vodiče sú dimenzované pre trvalé zaťaženie až do 63 A (10 mm²).
- Akcia: Istič 10 kA zadarmo: K rozvádzaču je automaticky pribalený špičkový priemyselný istič Eaton PL7 B25/3 (skratová odolnosť 10 kA).
Použitie v praxi
Hlavné meracie miesto pre rodinné domy v oblasti SSD (stredné Slovensko). Ideálne pre estetické zapustenie do zateplenej fasády domu alebo do murovaného plota. Vhodné pre dvojtarifné meranie, ktoré je bežné pri použití elektrického vykurovania, ohrevu úžitkovej vody (TÚV) alebo tepelných čerpadiel.
Porozumenie označení: Čo znamená XXA a P1?
- XXA = Bez hlavného ističa: Rozvádzač je pripravený, ale istič nie je osadený. K rozvádzaču je pribalený istič Eaton PL7 B25/3 (10 kA) zdarma. Ak potrebujete iný istič (napr. B32), musíte si ho dokúpiť samostatne.
- P1 = Konfigurácia pre SSD: Obsahuje vnútornú výbavu špecifickú pre Stredoslovenskú distribučnú, vrátane pätice pre relé a istič sadzby 2 A.
- Z L = Zapustený s lemom: Kompaktné prevedenie určené pod omietku, s rámikom pre prekrytie škáry.
Časté chyby pri výbere a kompatibilita
Je dôležité vyhnúť sa bežným chybám pri výbere elektromerového rozvádzača:
- Použitie pre ZSD (Západoslovenská) v oblasti SSD: Rozvádzače sa líšia zapojením HDO, preto je nevyhnutné použiť model určený pre konkrétnu distribučnú oblasť.
- Osadenie lacného ističa s odolnosťou len 6 kA: SSD často vyžaduje alebo odporúča 10 kA skratovú odolnosť, ako je štandardne dodávaný s týmto modelom.
Kompatibilita a vybavenie:
- Hlavný istič: Pripravené pre 3-pólový istič. Zadarmo sa prikladá Eaton PL7-B25/3 (10kA).
- HDO: Obsahuje miesto, istič 2 A a päticu pre relé podľa požiadaviek SSD.
- Zámok: Dodávané s univerzálnym tŕňovým zámkom 6x6 mm.
Technické parametre
Rozvádzač HASMA RE 1.0 Z L XXA P1 je určený pre distribučnú oblasť SSD s menovitým napätím 230 / 400 V v sústave TN-C-S. Maximálne prúdové zaťaženie je do 63 A, pričom sú použité vodiče s prierezom 10 mm². Rozmery skrine sú približne 450 x 650 x 240 mm (s rámikom). Stupeň krytia je IP44 / IK10. Materiál skrine je SMC s dvojzložkovým UV lakom a dvierka sú plné (bez okienka) v súlade s normami.
| Typové označenie | HASMA RE 1.0 Z L XXA P1 |
| Distribučná oblasť | SSD (Stredoslovenská distribučná) |
| Menovité napätie | 230 / 400 V |
| Sústava | TN-C-S |
| Max. prúdové zaťaženie | do 63 A (vodiče 10 mm²) |
| Rozmery (Š x V x H) | cca 450 x 650 x 240 mm (s rámikom) |
| Stupeň krytia | IP44 / IK10 |
| Materiál skrine | SMC + UV lak |
| Dvierka | Plné (bez okienka) |
Inštalácia a montáž
Rozvádzač je určený na zamurovanie do pripraveného otvoru. Predná časť s rámikom prekryje okraj omietky. Káble sa privádzajú cez spodnú alebo zadnú stenu pomocou vývodiek alebo chráničiek. Je dôležité zdôrazniť, že montáž smie vykonávať len kvalifikovaný elektrotechnik v súlade s normami STN a podmienkami SSD.
Elektrická instalace - Elektroměrový rozvaděč (pilíř)
Časté otázky (FAQ)
Je hlavný istič už namontovaný vo vnútri?
Nie, pretože hodnota ističa (25A, 32A...) závisí od Vašej zmluvy. Rozvádzač je "vydrátovaný". Istič EATON PL7 B25/3 (10kA) Vám však pribalíme k objednávke zadarmo.
Obsahuje rozvádzač dokumentáciu k revízii?
Áno, každý dodaný rozvádzač HASMA obsahuje "Osvedčenie o kusovej skúške nízkonapäťového rozvádzača" a vyhlásenie o zhode, ktoré sú nevyhnutné pre revízneho technika.
Prečo rozvádzač nemá okienko na dverách?
Ide o požiadavku distribučných spoločností (SSD) z bezpečnostných a technických dôvodov. Odpočet prebieha otvorením dverí alebo diaľkovo.
Môžem tento rozvádzač použiť pre ZSD (Západoslovenská)?
Nie. Pre oblasť ZSD/VSD sú určené iné modely (označené ako FVE alebo ZSD), ktoré majú iné zapojenie HDO a obsahujú vypínací prvok za elektromerom.
Je skriňa odolná voči slnku?
Áno, HASMA používa špeciálny polyuretánový UV lak, ktorý zabraňuje degradácii materiálu a zabezpečuje dlhodobú odolnosť povrchu.
Aký je rozdiel medzi týmto (Z L) a modelom (P L)?
Rozdiel je v prítomnosti prekrývacieho rámika. Model Z L má širší predný lem na prekrytie škáry medzi skriňou a omietkou, zatiaľ čo model P L je bez tohto lemu.
Čo ak potrebujem iný istič ako B25?
Darovaný istič B25/3 (10kA) je štandardne pribalený. Ak potrebujete inú hodnotu, musíte si ju objednať samostatne.
