Elektrické pneumatické kladivo je neoceniteľný pomocník tam, kde je potrebné si poradiť s ťažkými prekážkami v podobe železobetónu. Avšak nejde iba o situácie, ktoré môžu nastať na stavbe, ale so železobetónom, ktorý nedokáže prevŕtať "klasická" vŕtačka, sa môžeme stretnúť aj v paneláku pri pokuse o inštaláciu poličky. Na trhu sa vyskytuje niekoľko druhov elektrických kladív disponujúcich pneumatickým príklepom, ktoré je možné zakúpiť.
Pneumatický vs. mechanický príklep
Základným rozdielom medzi príklepovou vŕtačkou a elektropneumatickým kladivom je princíp funkcie, ktorý výrazne vplýva na efektivitu a účinnosť vŕtania. Pneumatický príklep, ktorým disponuje vŕtacie kladivo, je oveľa účinnejší a to bez ohľadu na silu, ktorú užívateľ vydá pri vŕtaní. Vďaka tomuto druhu príklepu je tak schopné kladivo prevŕtať aj kameň či tvrdý betón bez väčšej námahy.

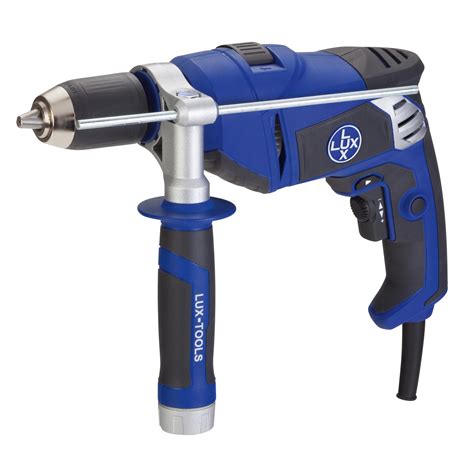

Naopak v prípade mechanického príklepu, ktorým disponujú vŕtačky, je vŕtanie do betónu zdĺhavé a pomerne náročné. Počet úderov príklepovej vŕtačky, ktorý je daný otáčkami elektromotora a počtom zubov ozubenia, je niekoľkonásobne vyšší v porovnaní s elektropneumatickými kladivami, ale intenzita úderu je mnohonásobne nižšia.
Ako funguje elektropneumatický mechanizmus
Základom fungovania elektropneumatického príklepu je stlačený vzduch. Elektropneumatické kladivá pracujú na princípe tlakových zmien vzduchu vo valci, čím je do pohybu uvedený tzv. baran (narážač, kladivo), ktorý odovzdáva svoju kinetickú energiu úderníku. Pohon kladiva zaisťuje elektromotor vytvárajúci otáčavý pohyb pastorku, ktorý poháňa kľukový mechanizmus. Úlohou je transformovať rotačný pohyb kľukového hriadeľa na priamočiary vratný pohyb piestu a dosiahnuť čo najvyššiu rýchlosť barana.
Po náraze barana na úderník dochádza k predaniu kinetickej energie úderníku, ktorý ju následne odovzdá nástroju. Tento náraz vytvára rázovú vlnu, ktorá prechádza cez nástroj do betónového obrobku a spôsobí jeho rozrušenie. Rázová vlna je forma mechanickej energie, ktorá sa šíri materiálom od miesta nárazu rýchlosťou 5.000 m/s (18.000 km/h). Samotný nástroj musí byť navrhnutý tak, aby odolal generovaným rázovým vlnám bez poškodenia.
Science Fix | What is Cavitation?
Druhy elektropneumatických kladív
Elektropneumatické kladivá môžeme rozdeliť podľa funkcie na niekoľko základných typov, pričom každý je určený na trochu odlišné činnosti:
- Vŕtacie kladivo: Tento druh kladiva slúži primárne na vŕtanie do betónu a to za pomocou rotácie a príklepového mechanizmu. Nahrádza klasické príklepové vŕtačky.
- Sekacie kladivo: Je za pomocou správneho nástroja využívané najmä pri rekonštrukčnej práci. S týmto typom kladiva je možné ľahko osekať zvyšky betónu, omietky či dlaždíc.
- Kombinované kladivo: Ako už napovedá názov, jedná sa o kladivá, ktoré v sebe kombinujú funkciu sekanie a vŕtanie. Jedná sa o univerzálny stroj vhodný ako na demoláciu, tak vŕtanie.
- Búracie (demoličné) kladivá: Patria k najťažším ručným elektrickým náradiam. Sú to kladivá veľkých rozmerov určené pre ťažké búracie práce na stavbe.
Technické parametre a kategórie hmotnosti
Pri výbere kladiva sú dôležité parametre ako príkon (W), sila príklepu v Jouloch (J) a celková hmotnosť. Príkon udáva, ako výkonné je kladivo, čo priamo ovplyvňuje jeho využitie, ale aj veľkosť. Sila pneumatického príklepu u lacnejších (hobby) vŕtacích alebo kombinovaných kladív začína na 1.5 respektíve 2,5 J, zatiaľ čo búracie kladivá dosahujú 25-60 J.
Nasledujúca tabuľka rozdeľuje kladivá podľa ich hmotnosti a odporúčaného použitia:
| Kategória | Hmotnosť | Hlavné využitie |
|---|---|---|
| Ľahké | do 5 kg | Sekanie obkladov, drobné búracie práce, vŕtanie do 22 mm. |
| Stredne ťažké | 5 - 10 kg | Rozbíjanie stien alebo podláh, renovácie domov a bytov. |
| Ťažké | 10 - 20 kg | Odstraňovanie betónových konštrukcií, dlhodobé nasadenie. |
| Veľmi ťažké | nad 20 kg | Najnáročnejšie búracie a demoličné práce v teréne. |
Upínacie systémy: SDS Plus a SDS MAX
Skľučovadlo vŕtačky je určené pre nástroje s valcovou stopkou, no vŕtacie kladivá najčastejšie disponujú skľučovadlom s upínaním SDS plus alebo v prípade väčších kladív potom s SDS MAX. Jedná sa o mechanizmus, ktorý umožňuje jednoduchú a rýchlu výmenu nástroja bez potreby sekundárneho náradia, ako je napríklad kľučka na povolenie skľučovadla.
Tento spôsob upínania nájdeme najmä pri nástrojoch ako sú búracie či sekacie kladivá. Nástroje SDS MAX vo väčšine prípadov disponujú väčšími rozmermi, aby boli schopné vykonávať ťažké demolačné úkony. Pri vŕtaní kladivom sa využívajú najmä tzv. vidiové vrtáky, ktoré si pomocou pneumatického príklepu ľahko poradia s betónom či kameňom.
Údržba a príslušenstvo
Neoddeliteľnou súčasťou starostlivosti o náradie je snaha o zamedzenie alebo aspoň minimalizáciu vystavenia kladiva prachu. K dispozícii je ochrana proti prachu, ktorá slúži na ochranu skľučovadla a elektromotora. Dôležitou funkciou moderných strojov je signalizácia opotrebenia uhlíkov, ktorá dá užívateľovi dopredu vedieť o potrebe ich výmeny.
Medzi bežné príslušenstvo patrí:
- Mazivo: Býva vo väčšine prípadov už v základnom balení.
- Hĺbkový doraz: Používa sa na docielenie rovnako hlbokých dier pri vŕtaní.
- Ploché a špicaté sekáče: Skvelý pomocník pri demolácii tvrdých materiálov.
- Vŕtacie korunky: Využívajú sa na tvorenie kruhových otvorov na zásuvky (najbežnejšie priemery 68 a 73 mm).
Zaujímavosť z histórie
Termín „pneuma“ má pôvod u starých Grékov a znamenal dych či vietor. Jedna z prvých zachovalých informácií hovorí o Grékovi Ktesibiovi (285-222 pred Kr.), ktorý okrem iných vynálezov zostrojil pneumatický katapult na vystreľovanie šípov. K vymršteniu tetivy nebol použitý kladkový mechanizmus, ale išlo o ručné stlačenie vzduchu, čo je princíp, ktorý v modernej podobe využívame dodnes v našich kladivách.
