Elektromerový rozvádzač: Kľúčový prvok bezpečnej a spoľahlivej elektroinštalácie

Elektromerový rozvádzač, známy aj ako elektromerová skriňa, je neodmysliteľnou súčasťou každej modernej elektroinštalácie. Jeho primárnou funkciou je bezpečné a organizované uloženie kľúčových prvkov vašej elektrickej prípojky, ako sú elektromer, hlavný istič a ďalšie nevyhnutné príslušenstvo. V podstate ide o "meracie miesto" a zároveň "hlavný istiaci bod", ktorý musí spĺňať prísne technické normy a pripájacie podmienky konkrétnej distribučnej spoločnosti elektriny prevádzkujúcej elektrické vedenie vo vašej lokalite. Bez neho by elektroinštalácie v domoch, bytoch, priemyselných objektoch či na staveniskách nemohli fungovať spoľahlivo a bezpečne. Rozvádzače nielenže zabezpečujú distribúciu elektrickej energie, ale zároveň slúžia na jej reguláciu, istenie a ochranu pred preťažením a skratom.

Rozvádzač vs. Rozvodnica: Kľúčové Rozdiely

Hoci sa pojmy "rozvádzač" a "rozvodnica" často zamieňajú, medzi nimi existujú podstatné rozdiely, ktoré sa týkajú ich funkcie, umiestnenia a prístupnosti. Elektrické rozvádzače nízkeho napätia sú komplexné zariadenia, ktoré kombinujú spínacie prístroje (ako sú ističe a vypínače) s prídavnými meracími, riadiacimi, signalizačnými, regulačnými či ochrannými prvkami. K týmto rozvádzačom majú prístup primárne poučené osoby alebo osoby s odbornou elektrotechnickou spôsobilosťou. Rozvádzačov je viacero druhov, ktoré sa líšia svojím konštrukčným vyhotovením, a to ako nekryté, panelové, krytové, skriňové, pultové či skriňovo-stavebnicové rozvádzače.

Rozvodnice, na druhej strane, sú zjednodušenou verziou rozvádzačov. Sú navrhnuté tak, aby umožňovali prístup aj laikom na spínanie jednotlivých prvkov, ako sú vypínače či ističe, alebo na výmenu poistiek. Bežne sa nachádzajú v bytoch, domoch či menších kanceláriách, kde nie je potrebná rozsiahla distribučná sieť. Ich hlavnou úlohou je rozvádzať prúd do niekoľkých obvodov a poskytovať základnú ochranu. Rozvodnice sa na rozdiel od rozvádzačov môžu umiestniť tak, aby boli prístupné laickej obsluhe kvôli spínaniu jednotlivých prvkov či výmene poistiek. Sú vyhotovené na montáž na zvislú rovinu a do menovitého napätia 300 V oproti zemi.

Typy elektrických rozvádzačov

Existuje viacero typov elektrických rozvádzačov, ktoré sa líšia konštrukčným vyhotovením a účelom použitia:

• Bytová rozvodnica: Slúži na rozvod energie v bytoch, domoch, kanceláriách a v ľahkom priemysle. Môže fungovať ako domový alebo podružný rozvádzač.
• Rozvodná skriňa: Na rozdiel od bytových rozvodníc bývajú rozvodné skrine odolnejšie voči mechanickému namáhaniu, prachu a vlhkosti. Môžu byť vyrobené z plastu, plechu, prípadne z ocele pre vyššiu odolnosť.
• Elektromerový rozvádzač (skrinka na elektromer): Je špeciálne navrhnutý na montáž elektromeru a prípadných pomocných zariadení. Musí spĺňať prísne normy a predpisy a obsahuje kompletné značenie. Dvere elektromerového rozvádzača sú často vybavené zámkom na kľúč. V minulosti boli bežné aj okienka na dverách pre odpočet elektromeru, od roku 2025 sú však oficiálne zakázané.
• Poistková skrinka: Je vybavená poistkovými držiakmi a svorkou na pripojenie PEN vodiča. Používa sa najmä na realizáciu elektrickej prípojky vzdušného vedenia.
• Rozvodnica zásuvková: Obsahuje jednu alebo viac elektrických zásuviek na 230 V alebo 400 V. Niektoré modely majú predprípravu na osadenie prístrojov ako ističe či prúdové chrániče.
• Staveniskový rozvádzač: Je určený na dočasné napájanie elektrickou energiou na staveniskách, pri stavebných, rekonštrukčných či búracích prácach. Kladiú sa naň zvýšené nároky, vrátane vyššej odolnosti voči vlhkosti a mechanickému poškodeniu.

Výber elektromerového rozvádzača: Kľúčové kritériá

Pri výbere vhodného elektromerového rozvádzača je potrebné zohľadniť niekoľko zásadných faktorov, ktoré zabezpečia jeho správnu funkčnosť, bezpečnosť a súlad s predpismi.

1. Distribučná oblasť a normy

Najdôležitejším parametrom pri výbere je vaša distribučná oblasť. Rôzne distribučné spoločnosti, ako napríklad Západoslovenská distribučná (ZSD), Východoslovenská distribučná (VSD) a Stredoslovenská distribučná (SSD), majú špecifické požiadavky na elektromerové rozvádzače. Je nevyhnutné vybrať rozvádzač, ktorý spĺňa platné normy a "spoločné technické pripájacie podmienky" danej distribučnej spoločnosti. V súčasnosti sú bežné normy pre ZSD a VSD platné od roku 2025, pričom sa uvádzajú aj špecifické označenia ako "FVE ready" (pripravený pre fotovoltiku) a "dvojtarif". Pre oblasť SSD existujú zase certifikované zapustené, nástenné a pilierové rozvádzače.

2. Spôsob montáže

Distribučná spoločnosť síce neprikáže konkrétny spôsob montáže, no jeho výber ovplyvňuje umiestnenie a typ rozvádzača. Medzi najčastejšie patria:

• Zapustené rozvádzače: Určené pre montáž do steny alebo múrika, ideálne pre novostavby, kde je možné vysekať priestor. Poskytujú esteticky čistý vzhľad.
• Pilierové rozvádzače: Navrhnuté pre montáž do zeme, často s dutým podstavcom slúžiacim ako káblový priestor. Hodí sa na miesta, kde ešte nie je postavený plot alebo kde je plánovaná montáž do zeme. Pri výbere pilierového rozvádzača je dôležité zvážiť, či nebudete neskôr chcieť rozvádzač zabudovať do plota či steny. V takom prípade je vhodnejšie zvoliť variant určený na zabudovanie do steny a dočasne ho uchytiť na kovové podpery. Napríklad trojfázový jednotarifný elektromerový rozvádzač s pilierom a zemným dielom E1RP+ZD je vhodný pre umiestnenie nad omietku, aj ako samostatne stojaci. Rozmery takéhoto rozvádzača môžu byť šírka 300mm, výška 1700mm, hĺbka 245mm, pričom spodná hrana elektromerovej skrine je 60cm nad zemou. Elektromerový rozvádzač E1RP+ZD obsahuje nakáblovanú základnú dosku a je prevedením rozvádzača s pilierom a zemným dielom, ktorý je určený pre zahrabanie do výkopu.
• Nástenné rozvádzače: Určené pre povrchovú montáž, vhodné pre garáže, pivnice, rekonštrukcie alebo situácie, kde nie je možné sekať do steny. Sú rýchlo inštalovateľné a často dostupné aj s vyšším stupňom krytia.
• Rozvádzače s montážou na múrik: Špecifický typ pre montáž na existujúci múrik.

3. Počet fáz a tarifné meranie

• Jednofázové (1F) a trojfázové (3F) pripojenie: Výber závisí od očakávanej spotreby elektriny a dostupného pripojenia. Jednofázové rozvádzače sa zvyčajne inštalujú do malých objektov s nízkou spotrebou alebo tam, kde je prístupné iba jednofázové pripojenie. Trojfázové pripojenie je štandardom pre rodinné domy s vyššou spotrebou. Jedno- a trojfázové elektromerové skrine od niektorých výrobcov majú rovnaké rozmery i cenu.
• Dvojtarifné meranie (2T) a jednotarifné meranie (1T): Dvojtarifné meranie umožňuje využívať lacnejšiu sadzbu elektriny v noci alebo počas určených časových okien (tzv. nočný prúd). Pre toto meranie je potrebný dvojtarifný elektromer a zodpovedajúci elektromerový rozvádzač s prípravou pre prepínanie sadzieb, často s povinným vypínacím prvkom na vývode. Rozvádzače "FVE ready" sú často pripravené aj pre dvojtarifné meranie.

4. Kapacita a počet elektromerov

Veľkosť rozvádzača sa udáva počtom modulov, ktoré sa zmestia na DIN lištu. Pre bežné bytové rozvádzače sa stretávame s kapacitami od 4 modulov až po viac ako 54 modulov, rozdelených do jedného alebo viacerých radov. Max. počet modulov na 1 rad býva 18, tie s vyšším počtom modulov môžu byť dvoj-, troj- i štvorradové. Majte na pamäti, že rôzne prístroje zaberú rôzne množstvo pozícií - jednofázový istič 1 pozíciu, 3-fázový 3 pozície. Pri výbere rozvádzača či rozvodnice si pre istotu vždy nechajte rezervu v počte niekoľkých modulov. Nikdy totiž neviete, kedy budete potrebovať doplniť istič pre nový zásuvkový alebo svetelný okruh (napr. do prístavby, altánku a pod.).

Elektromerové rozvádzače pre dva elektromery sú ideálne pre dvojdomy, chaty alebo situácie, kde sa na jednu elektrickú prípojku skladá viac odberateľov. Štandardne sa v nich robí príprava na jeden spoločný prívodný kábel od prípojky.

5. Stupeň krytia (IP)

Dôležitým parametrom je aj odolnosť voči vlhkosti a vniknutiu prachu, ktorá je označená triedou krytia IP. Pre bežné interiérové bytové rozvádzače často postačuje stupeň krytia IP30 alebo IP40. Ak však rozvádzač umiestňujete do vlhkejších alebo prašnejších priestorov (napr. garáž, pivnica, exteriér), je nevyhnutné zvoliť vyšší stupeň krytia, ktorý zabezpečí odolnosť voči vode a prachu. Kompaktné vodotesné rozvodnice s krytím IP65 sú bežné pre menšie aplikácie. Pre exteriérové použitie je nevyhnutná vyššia odolnosť, často s označením IP44 a vyšším, čo zabezpečuje ochranu pred tryskovou vodou a prachom.

6. Výplet (prierez vodičov) a hlavný istič

Pri výbere konkrétneho elektromerového rozvádzača je dôležité venovať pozornosť aj "výpletu", teda prierezu (hrúbke) vodičov. Správna voľba závisí od menovitého prúdu hlavného ističa. Maximálny prierez vodiča na prívode a vývode je štandardne do 25 mm², pričom svorky pre väčší prierez sú osádzané podľa individuálnej potreby. Hlavný istič nie je bežnou súčasťou elektromerových rozvádzačov a je potrebné si ho dokúpiť samostatne. Hodnota hlavného ističa musí byť schválená distribučnou spoločnosťou elektriny. Pre Západoslovenskú energetiku a.s. je na dvierkach osadené okienko. V rámci akcií niektorí dodávatelia ponúkajú k trojfázovému rozvádzaču HASMA hlavný istič EATON zadarmo.

7. Materiál a životnosť

Elektromerové rozvádzače sa na Slovensku zvyčajne vyrábajú z plastu plneného skleným vláknom. Tento materiál je odolný a cenovo dostupný. Jedinou nevýhodou môže byť postupné objavovanie sa tmavších miest na povrchu vplyvom slnečného žiarenia po niekoľkých rokoch používania, čo však nemá vplyv na pevnosť materiálu. Výrobcovia aktívne pracujú na riešeniach, ktoré tento problém odstránia. Robustnejšia konštrukcia, napríklad z ocele, poskytuje dodatočnú ochranu pred mechanickým poškodením. Bytové rozvodnice sú najčastejšie vyhotovené z plastu, prípadne z tenkého plechu.

Certifikované riešenia pre vašu distribučnú oblasť

Na trhu nájdete širokú ponuku certifikovaných elektromerových rozvádzačov od renomovaných výrobcov, ako je HASMA, ktoré spĺňajú normy pre konkrétne distribučné oblasti (ZSD, VSD, SSD). Tieto rozvádzače sú navrhnuté tak, aby vyhovovali špecifickým požiadavkám na umiestnenie elektromera a istenia. Každý elektromerový rozvádzač z našej výroby prechádza kontrolou kvality a spĺňa aktuálne normy a požiadavky distribučných spoločností. Spoľahlivosť a bezpečnosť sú pre profesionálne projekty kľúčové.

Komponenty elektrického rozvádzača

Vnútro elektrického rozvádzača je tvorené radom kľúčových komponentov, ktoré zabezpečujú jeho funkčnosť a bezpečnosť:

• Montážna doska: Vyrobená z nehorľavého materiálu, slúži na upevnenie jednotlivých komponentov.

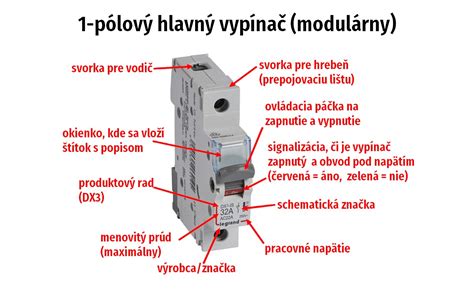

• DIN lišta: Štandardizovaná lišta, na ktorú sa montujú jednotlivé prístroje ako ističe a chrániče. Modulové prístroje ako ističe, prúdové chrániče atď. sa upevňujú na tzv. DIN lišty zacvaknutím, na ich montáž teda nepotrebujete skrutky. Okrem toho, v podobe modulov do rozvádzača nájdete aj zaujímavé príslušenstvo ako napr. zvonček alebo 12 V zdroj.
• Svorky: Slúžia na pripojenie prívodného kábla, uzemnenia a jednotlivých obvodov.
• Ističe: Kľúčové ochranné prvky, ktoré chránia obvody pred preťažením a skratom. V prípade nadmerného prúdu automaticky odpoja prívod elektriny.
• Prúdové chrániče: Poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom tým, že sledujú rozdiel medzi prúdom v kábloch a v prípade nebezpečného rozdielu prúd odpoja.
• Elektromer: Meria spotrebu elektrickej energie. Dodáva ho distribučná spoločnosť.
• Hlavný istič: Hodnota hlavného ističa je daná v zmluve o pripojení. Zákazník si ho zabezpečuje sám a nie je štandardne dodávaný, jeho montáž je len na prianie zákazníka.
• Uzemňovacie prvky: Svorka SR03, zemniaci oceľový drôt FeZn s priemerom 10 mm a ohybný žltozelený vodič CYA16 sú nevyhnutné pre správne uzemnenie rozvádzača.
• Označovacie štítky: Povinná súčasť elektromerového rozvádzača, obsahujú názov výrobcu, typ a jedinečné výrobné číslo. Okrem povinných údajov sa môžu na identifikačnom štítku uviesť aj iné informácie, ktoré môžu uľahčiť jeho identifikáciu. Napríklad správnym použitím QR-kódu viete rozšíriť jeho informačnú hodnotu.
• Kryt: Zabezpečuje celý celok a musí byť zaplombovaný. Meraná aj nemeraná časť je riadne zakrytovaná, pričom meraná časť je upevnená skrutkami na zaplombovanie.

Montáž a zapojenie rozvádzača: Kedy zavolať odborníka?

Montáž a zapojenie elektrického rozvádzača, respektíve rozvodnej skrinky, by mal vždy vykonávať výhradne odborník - elektrikár s platným osvedčením. Legislatíva to vyžaduje a samotné zapojenie so sebou prináša množstvo úskalí, ktoré môžu prekvapiť aj skúseného majstra. Pri zapojení je mimoriadne dôležité označiť každý jeden drôt a prístroje zapájať výhradne podľa navrhnutej schémy. Po dokončení je nevyhnutné nalepiť certifikát rozvodnej skrine, jej schému a taktiež použiť plastové záslepky na voľné modulové pozície. Častou chybou bývajú aj chýbajúce záslepky na voľných modulových pozíciách.

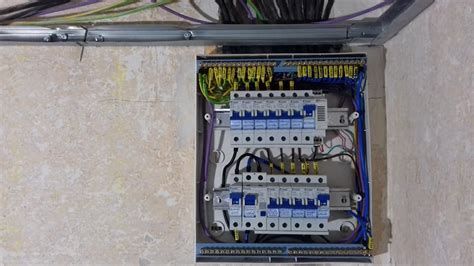

Pri výbere vhodného rozvádzača je kľúčové prispôsobiť výber konkrétnej elektroinštalácii a jej nárokom. Dôležitým parametrom je počet modulov, teda pozícií pre prístroje. Odporúča sa rátať s dostatočnou rezervou modulov, aby bolo možné v budúcnosti doplniť istič pre nový okruh.

Pri výbere je potrebné zvážiť aj umiestnenie rozvodnej skrinky. Základným pravidlom pre interiérové umiestnenie je dostupnosť - žiadne skrývanie v skriniach či šatníkoch, ani na schodisku. Najčastejšie sa nachádza pri vstupných dverách alebo v technickej miestnosti, aby k nej mal ľahký prístup nielen odborník, ale aj majiteľ či obyvateľ nehnuteľnosti. V starších bytoch je často vhodné zachovať pôvodnú polohu rozvodnej skrinky pri vstupných dverách, v blízkosti elektromeru, čo znižuje náročnosť drážkovania.

Stavebné rozvádzače: Dočasné riešenie pre stavby

Stavebné (staveniskové) rozvádzače sú nevyhnutné pre zabezpečenie dočasného napájania elektrickou energiou na stavbách, pri rekonštrukciách či búracích prácach. Tieto rozvádzače sú vybavené istením, prúdovými chráničmi a zásuvkami s krytím IP44 a vyšším, čo zaručuje ich odolnosť voči vlhkosti a prachu na nechránenom stavenisku. Na staveniskové rozvádzače sú kladené zvýšené požiadavky, venuje sa im osobitná STN.

Typicky obsahujú hlavný vypínač pre núdzové odpojenie od prúdu a sú napájané pomocou 400 V zástrčky. Od iných sa líšia zabudovaným stojanom a vyššou odolnosťou voči vlhkosti. Na pripojenie stavebného rozvádzača je potrebné použiť vhodný prívodný kábel, často gumový kábel H07RN-F, a zodpovedajúce priemyselné vidlice.

Bezpečnosť a legislatíva

Bezpečnosť je pri elektroinštaláciách najvyššou prioritou. Preto je dôležité dodržiavať všetky platné normy a predpisy, ako sú STN normy. Hotový elektrický rozvádzač ako celok musí vyrobiť firma s príslušným oprávnením od inšpekcie práce. Okrem samotného rozvádzača musí výrobca dodať aj typový štítok, protokol o kusových skúškach, dokumentáciu s pokynmi na inštaláciu, prevádzku a údržbu, a vyhlásenie o zhode s technickými predpismi. Pri kúpe elektromerového rozvádzača je nevyhnutné obdržať aj vyhlásenie o zhode zariadenia s výrobným číslom a potvrdenie o kusovej skúške. Bez týchto dokumentov elektroinštalácia neprejde prvou odbornou prehliadkou a skúškou (revíziou).

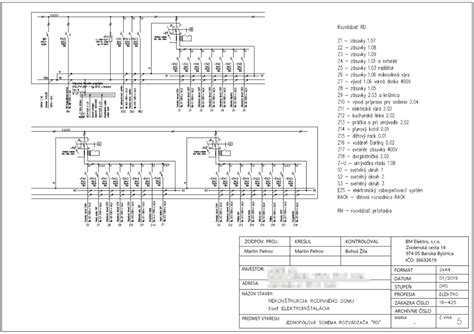

Prístroje v rozvádzači musia byť prehľadne a prístupne usporiadané a označené trvanlivo a v súlade so schémami zapojenia. Schémy musia byť dodané spolu s rozvádzačom, aby sa v budúcnosti predišlo komplikáciám pri identifikácii obvodov a prístrojov. Na kontrolu splnenia požiadaviek sa vykonávajú skúšky podľa STN EN 61439-1:2012 čl. Medzi relevantné normy patria STN EN 61439-1:2012, STN EN 61439-2:2012, STN EN 61439-3:2012/AC, STN EN 61439-4:2013, STN EN 61439-5:2016/O1, STN EN 61439-6:2013 a STN EN 61439-7:2020.

Dôležité upozornenie: Uvedené informácie sú len orientačné, pred nákupom vo vybranom obchode odporúčame overiť, že predávaný model má kľúčové vlastnosti podľa vašich požiadaviek. Aj keď sa snažíme o maximálnu presnosť informácií, bohužiaľ nemôžeme zaručiť 100% správnosť. Návrh, realizáciu či opravu elektroinštalácie, rozvádzačov i rozvodníc vždy zverte kvalifikovaným elektrikárom, resp. projektantom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu el. prúdom.
