Elektromerový rozvádzač: Technické požiadavky, montáž a výber

Elektromerový rozvádzač predstavuje neoddeliteľnú súčasť každej elektrickej prípojky k objektu. Správne umiestnenie a technické zabezpečenie elektromerového rozvádzača je kľúčové pre bezpečnú a spoľahlivú distribúciu elektrickej energie. Tento článok sa zameriava na dôležité aspekty týkajúce sa výšky umiestnenia elektromerových rozvádzačov, ako aj na súvisiace technické normy a požiadavky, ktoré musia byť dodržané pri jeho inštalácii.

Jeho hlavnou funkciou je umiestnenie meracieho zariadenia (elektromera) a hlavného ističa, ktorý slúži na ochranu celej inštalácie odberateľa. Zároveň slúži ako rozhranie medzi verejnou distribučnou sieťou a vnútornou elektroinštaláciou objektu. Norma STN 33 3320 definuje navrhovanie, zriaďovanie a rekonštrukcie elektrických prípojok a stanovuje podmienky pre pripojenie elektrických prípojok na rozvodné zariadenia dodávateľa elektriny. Vzhľadom na tieto funkcie je zrejmé, že elektromerový rozvádzač nie je možné vyrobiť "na kolene" alebo improvizovať. Musí spĺňať prísne technické normy a spĺňať špecifické požiadavky distribučnej spoločnosti, ktorá prevádzkuje elektrickú sieť vo vašej lokalite.

Základné technické požiadavky a normy

Pri inštalácii elektromerového rozvádzača je nevyhnutné dodržiavať prísne technické normy a legislatívne predpisy, aby bola zabezpečená bezpečnosť a správna funkčnosť celej elektrickej prípojky.

Prístupnosť a umiestnenie

Podľa platných noriem musí byť elektromerový rozvádzač umiestnený v oplotení alebo na hranici pozemku tak, aby bol kedykoľvek prístupný. Toto ustanovenie zabezpečuje možnosť vykonávania pravidelných kontrol, údržby a prípadných opráv zo strany prevádzkovateľa distribučnej sústavy. Pre bezpečné vykonávanie obsluhy a prác musí byť pred prípojkovou skriňou zabezpečený voľný priestor s minimálnou šírkou 0,8 metra.

V prípade novobudovaných stavieb musí byť prípojková skriňa vždy umiestnená na verejne prístupnom mieste. Pri odbočení káblovej prípojky zo vzdušného vedenia sa prípojková skriňa umiestňuje na verejne prístupné miesto, môže byť umiestnená na podpernom bode vzdušného vedenia vo výške 2,5 až 3 metra. Kábel na podpernom bode musí byť do výšky minimálne 2,5 metra chránený ochrannou rúrkou proti mechanickému poškodeniu.

Uzemnenie a zemný odpor

Elektromerový rozvádzač musí byť riadne uzemnený a jeho zemný odpor nesmie presiahnuť hodnotu 5 Ohm. Uzemnenie sa zvyčajne vykonáva pomocou zemniaceho pásu, ktorý sa ukladá na dno výkopu v dostatočnej vzdialenosti od silového vodiča. Tento zemniaci pás môže byť vedený po celej dĺžke výkopu a v niektorých prípadoch sa spája s Hlavnou Uzemňovacou svorkou v dome. Pri odbočení na sústavu TN-S musí byť na prípojnici PE (svorke PE) zhotovený uzemňovací prívod na uzemňovač s hodnotou uzemnenia maximálne do 15 Ω. V tomto prípade sa do zeme nemusí klásť viac ako 20 metrov zemniaceho pásu (napríklad FeZn 30x4 mm2, alebo iný rovnocenný uzemňovač). V bode rozdelenia musia byť na pripojenie ochranných a neutrálnych vodičov samostatné svorky alebo prípojnice.

Revízia a dokumentácia

Po zhotovení technickej časti elektrickej prípojky je nevyhnutné vykonať Odbornú Prehliadku a Odbornú Skúšku (Revíziu). Tieto úkony musia byť vykonané oprávnenou osobou a výsledkom je protokol o revízii, ktorý potvrdzuje súlad inštalácie s platnými normami a predpismi. Všetky elektromerové rozvádzače musia spĺňať požiadavky platných technických noriem (STN) a distribučnej spoločnosti. Po zložení musí prejsť skúškami a výrobca k nemu musí vydať aj vyhlásenie o zhode s normami a protokol o kusovej skúške. Každý nami dodaný rozvádzač HASMA obsahuje "Osvedčenie o kusovej skúške nízkonapäťového rozvádzača" a vyhlásenie o zhode.

Výška umiestnenia elektromerového rozvádzača

Normy a predpisy stanovujú určité požiadavky aj na výšku umiestnenia elektromerového rozvádzača, ktoré sú dôležité z hľadiska bezpečnosti, prístupnosti a ergonómie.

Konkrétne požiadavky na výšku

Pri zriaďovaní novej prípojky platí, že spodný okraj elektromerového rozvádzača má byť minimálne 0,6 metra nad definitívne upraveným terénom. Ak sa na pripojenie objektu použije elektromerový rozvádzač s prípojkovou skriňou, je potrebné dodržať ustanovenie čl. 4.6.8 normy [304], aby najmenšia výška stredu okienka elektromera bola 0,7 metra nad definitívne upraveným terénom.

V iných kontextoch, najmä pri umiestnení elektromerových rozvádzačov na verejne prístupných miestach, ako sú stĺpy alebo fasády budov, sa odporúča dodržiavať výšku, ktorá umožňuje pohodlnú obsluhu a odpočet. Stredy číselníkov elektromerov musia byť vo výške 1 000 - 1 700 mm od úrovne terénu. V budovách, kde sú umiestnené elektromery v spoločnom rozvádzači, je to výška 700 - 1 700 mm od podlahy.

Faktory ovplyvňujúce výšku inštalácie

Hoci existujú štandardizované odporúčania, optimálna výška umiestnenia elektromerového rozvádzača môže byť ovplyvnená aj ďalšími faktormi:

• Typ rozvodnej skrine: Veľkosť a usporiadanie vnútra rozvodnej skrine môže ovplyvniť jej optimálnu výšku. Väčšie skrine s rozsiahlejším vybavením môžu vyžadovať inú výšku ako menšie skrine.
• Použitie priestoru: V priemyselných priestoroch, kde je zvýšené riziko mechanického poškodenia, sa odporúča umiestniť rozvodnú skriňu vyššie od podlahy. V domácnostiach, kde je dôležitý estetický vzhľad, sa môže zvoliť nižšia výška.
• Prístupnosť: Rozvodná skriňa by mala byť ľahko prístupná pre elektrikárov a iných kvalifikovaných pracovníkov. To znamená, že by nemala byť umiestnená príliš vysoko, aby sa k nej dalo pohodlne dostať.
• Bezpečnosť: Skriňa by mala byť umiestnená tak, aby bola chránená pred poškodením vodou, prachom a inými nečistotami. V priestoroch s deťmi by mala byť umiestnená mimo ich dosahu.
• Ergonómia: Výška by mala umožňovať pohodlnú prácu s prvkami vnútri skrine bez zbytočného ohýbania alebo naťahovania.

Typy a výber elektromerových rozvádzačov

Výber správneho elektromerového rozvádzača je kľúčovým krokom pri realizácii elektrickej prípojky. Na trhu existuje široká škála elektromerových rozvádzačov, ktoré sa líšia výrobcom, počtom elektromerov, fázovým vyhotovením, počtom taríf a spôsobom montáže.

Výber podľa distribučnej oblasti

Jedným z najdôležitejších kritérií pri výbere elektromerového rozvádzača je jeho kompatibilita s distribučnou spoločnosťou vo vašej lokalite. Na Slovensku pôsobí niekoľko distribučných spoločností, pričom každá z nich má svoje vlastné technické pripájacie podmienky a špecifické požiadavky na usporiadanie a zapojenie elektromerových rozvádzačov. Pre Západoslovenskú distribučnú (ZSD) a Východoslovenskú distribučnú (VSD) sú k dispozícii modely, ktoré spĺňajú tzv. "spoločné technické pripájacie podmienky". Pre oblasť Stredoslovenskej distribučnej (SSD) sú tiež dostupné špecifické certifikované rozvádzače. Je dôležité si uvedomiť, že distribučné spoločnosti sa starajú o prevádzku rozvodnej siete, zatiaľ čo dodávateľom elektriny, ktorý vám posiela faktúry, môže byť iná spoločnosť (napríklad ZSE, SPP, Magna, Elgas a iné). Požiadavky na elektromerový rozvádzač sa však viažu práve na distribučnú spoločnosť.

Pri výbere sa preto riaďte nasledujúcimi odporúčaniami:

1. Identifikujte svoju distribučnú oblasť: Zistite, ktorá distribučná spoločnosť pôsobí vo vašej lokalite.
2. Vyberte rozvádzač certifikovaný pre danú oblasť: Na trhu nájdete rozvádzače označené ako "pre ZSD", "pre VSD" alebo "pre SSD".
3. Preštudujte si technické pripájacie podmienky: V niektorých prípadoch môže byť potrebné poznať špecifické požiadavky distribučnej spoločnosti na vnútorné usporiadanie a zapojenie rozvádzača.

Niektorí výrobcovia, ako napríklad HASMA, ponúkajú elektromerové rozvádzače certifikované priamo pre konkrétne distribučné oblasti, čo vám uľahčí výber a zabezpečí súlad s predpismi.

Rozvádzače podľa výrobcu a oblasti pôsobnosti

• SEZ Krompachy: Ponúka elektromerové rozvádzače pre oblasť Stredného a Východného Slovenska (SSD alebo VSD). Tieto rozvádzače sú dostupné v 1- alebo 3-fázovom vyhotovení a sú vhodné na jednotarifné meranie. Niektoré modely, ako napríklad RED3i, umožňujú aj dvojtarifné meranie.
• SFOS Rimavská Sobota: Ponúka elektromerové rozvádzače pre oblasť Východného Slovenska (VSD). Tieto sú primárne určené pre 1-fázové prípojky a sú tiež jednotarifné. SFOS však ponúka aj kvalitnejšie vyhotovenia s odolnejšími skrutkami a svorkami.
• HASMA: Napríklad model HASMA RE 2.1 P L (P0) je špecializovaný jednofázový rozvádzač určený pre menšie odbery v oblasti SSD. Je ideálny pre objekty, kde nie je potrebná trojfázová prípojka, ako sú samostatné garáže, záhradné domčeky, malé chaty alebo pri rekonštrukcii starších bytov. Vďaka malým rozmerom (výška len 43 cm) sa zmestí takmer všade. Povrch je chránený odolným UV lakom, ktorý zaručuje dlhú životnosť aj pri montáži na slnku.

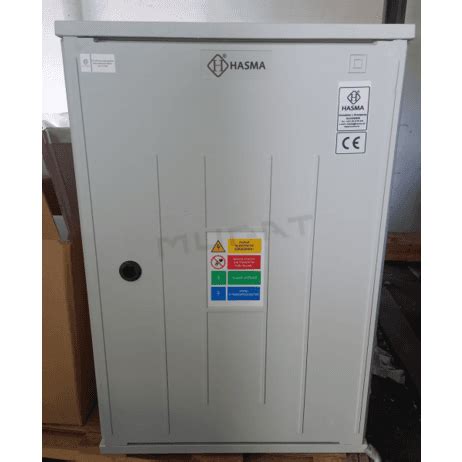

Kľúčové vlastnosti HASMA RE 2.1 P L (P0):

• ✔ Jednofázový (1F): Určený výhradne pre jednofázové elektromery a spotrebiče na 230 V.
• ✔ Kompaktný rozmer (P L): Nástenná verzia s rozmermi iba 260 x 430 mm.
• ✔ Oblasť SSD (P0): Jednotarifné zapojenie bez HDO, schválené pre Stredoslovenskú distribučnú.
• ✔ UV Filter: Špeciálna povrchová úprava lakom zabraňuje starnutiu materiálu.
• ✔ Bez okienka: Plné dvere podľa požiadaviek normy SSE 9.3.

Použitie v praxi: Garáže, záhradkárske osady, rekonštrukcie.

Pozor: Toto je jednofázový rozvádzač! Nie je vhodný pre rodinné domy s bežným štandardom, kde sa vyžaduje 3-fázová prípojka (400 V) pre varnú dosku alebo cirkulár. P0 = Jednotarif: Nemá prípravu pre nočný prúd (HDO). XXA: Dodáva sa bez hlavného ističa. Je potrebné dokúpiť jednofázový istič (napr. B25/1) podľa zmluvy.

Rozvádzače podľa počtu elektromerov, fáz a taríf

• Pre 1 elektromer: Najbežnejší typ, určený pre jednotlivé odberné miesta. Môže byť 1-fázový alebo 3-fázový, jednotarifný alebo dvojtarifný. Jednofázové elektromerové rozvádzače sú určené pre objekty s nízkou spotrebou elektriny alebo tam, kde je dostupné iba jednofázové pripojenie. Trojfázové elektromerové rozvádzače sú štandardom pre väčšinu rodinných domov, komerčných a priemyselných budov s vyššou spotrebou elektrickej energie.
• Pre 2 elektromery a viac: Vhodné pre dvojdomy, malé bytovky, skupiny garáží alebo objekty s viacerými nájomcami. Tieto rozvádzače sú často cenovo výhodnejšie ako samostatné jednotky.

Jednotarifné vs. dvojtarifné meranie:

• Jednotarifné meranie znamená, že cena za elektrickú energiu je počas celého dňa rovnaká. Tento typ je vhodný pre objekty, kde sa elektrina nevyužíva na intenzívne vykurovanie alebo nabíjanie elektromobilov.
• Dvojtarifné meranie umožňuje využívať nízku (lacnejšiu) sadzbu elektriny počas denných hodín (tzv. "nočný prúd") a počas víkendov. Na využitie dvojtarifného merania je potrebný dvojtarifný elektromerový rozvádzač, ktorý má priestor na osadenie modulu hromadného diaľkového ovládania (HDO) a na príslušné svorky. Toto riešenie je ideálne pre domácnosti, ktoré využívajú elektrické vykurovanie (elektrické kotly, tepelné čerpadlá, podlahové vykurovanie), nabíjajú elektromobily, alebo majú iné vysoké energetické nároky počas nízkej tarify. Odporúčame konzultovať potrebu dvojtarifného merania s projektantom elektroinštalácie alebo kvalifikovaným elektrikárom, aby ste mohli optimálne využiť potenciál lacnejšej elektriny.

Materiálové vyhotovenie a odolnosť

Väčšina moderných elektromerových rozvádzačov je vyrobená z plastu plneného sklenenými vláknami (napríklad tvrdený polyester so sklolaminátom). Tento materiál je obľúbený pre svoju dobrú elektrickú izoláciu, samozhášavosť a odolnosť voči poveternostným vplyvom, ako je intenzívny dážď či krupobitie. Jedinou bežnou nevýhodou týchto materiálov je, že časom sa na nich môžu objaviť tmavé škvrny od slnečného žiarenia, avšak tieto škvrny nemajú vplyv na ich funkčnosť ani odolnosť.

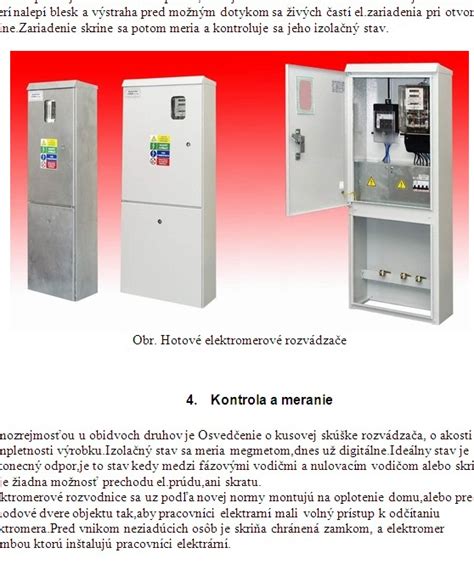

Možnosti montáže

Umiestnenie elektromerového rozvádzača je rovnako dôležité ako jeho typ a musí byť odsúhlasené distribučnou spoločnosťou, zvyčajne v rámci schváleného projektu elektrickej prípojky. Rozvádzač by mal byť umiestnený na hranici vášho pozemku a na verejne prístupnom mieste, aby umožňoval prístup pracovníkom distribučnej spoločnosti. Existujú štyri hlavné typy montáže:

• Na stenu, do steny, na plot, do plota: Klasické vyhotovenia, ktoré umožňujú flexibilné umiestnenie v rôznych konštrukciách. Nástenné elektromerové rozvádzače sú určené na montáž na povrch steny. Zapustené (pod omietku) elektromerové rozvádzače sa montujú priamo do steny alebo do múrika. Vyžadujú stavebné úpravy, ale poskytujú elegantnejší vzhľad a lepšiu ochranu.
• Na zahrabanie do zeme: Tieto rozvádzače majú špeciálny spodný diel, ktorý umožňuje ich priame zasadenie do zeme bez nutnosti betónovania.
• Pilierové: Určené na zapustenie do zeme, často s robustnejšou konštrukciou. Tieto rozvádzače sú špeciálne navrhnuté na montáž do zeme. Zvyčajne majú v spodnej časti tzv. "zemný diel" v tvare písmena U, ktorý zabezpečuje ich stabilitu.

Pri výbere typu montáže zohľadnite nielen požiadavky distribučnej spoločnosti, ale aj stavebné možnosti vášho pozemku a celkový dizajn okolia. Je dôležité, aby rozvádzač nebol voľne zavesený, ale pevne a bezpečne upevnený na zvolenom podklade alebo konštrukcii.

Integrovanie skriniek do plotu

Moderný plot dnes neplní len funkciu ohraničenia pozemku. Čoraz častejšie sa stáva technickým aj dizajnovým prvkom, ktorý musí spĺňať praktické požiadavky distribučných spoločností a zároveň zapadnúť do celkového vzhľadu domu. Práve preto sa dostáva do popredia riešenie, kde je skrinka na elektromer, skrinka na plynomer a poštová schránka do plotu integrovaná priamo do oplotenia. Takéto riešenie je nielen funkčné, ale aj esteticky čisté a čoraz obľúbenejšie pri novostavbách aj rekonštrukciách.

Umiestnenie technických skriniek a pošty priamo do plotu má viacero výhod, ktoré ocenia nielen majitelia nehnuteľností, ale aj pracovníci distribučných spoločností.

• Estetika a úspora miesta: Jedným z hlavných dôvodov, prečo sa ľudia rozhodujú pre skrinku na elektromer do plotu, je estetika. Samostatné betónové alebo plastové piliere často pôsobia rušivo a narúšajú líniu plotu. Naopak, elektrická skrinka v plote je vizuálne nenápadná a tvorí prirodzenú súčasť oplotenia. Zároveň ide o výraznú úsporu miesta. Na menších pozemkoch alebo v úzkych uličkách je integrovaná rozvodná skriňa praktickým riešením, ktoré eliminuje potrebu ďalších stavebných prvkov pred pozemkom.
• Prístup pre dodávateľov: Distribučné spoločnosti vyžadujú, aby bol elektromer v plote prístupný bez nutnosti vstupu na pozemok. Práve preto je elektromerový rozvádzač do plota ideálnym riešením. Technik má k meradlám prístup priamo z ulice, čo zjednodušuje odpočty, revízie aj servisné zásahy. Takéto riešenie je dnes často odporúčané už v projektovej fáze stavby domu.

Technické a legislatívne požiadavky pre skrinku na elektromer do plotu

Správne navrhnutá skrinka na elektromer do plotu musí spĺňať technické normy a požiadavky distribučnej spoločnosti. Nejde len o dizajn, ale predovšetkým o bezpečnosť a súlad s legislatívou.

• Typy a rozmery elektromerových rozvádzačov v plote (TP/SP): Pri riešení elektrickej skrinky do plota sa najčastejšie stretávame s typmi TP (trvalý príkon) a SP (stavebný príkon). Rozmery elektromerového rozvádzača v plote sa líšia podľa typu prípojky, počtu elektromerov a doplnkových istiacich prvkov. Dôležité je, aby rozvodná skriňa do plotu mala dostatočný vnútorný priestor, kvalitné krytie a bola pripravená na osadenie plombovaných častí. Pri moderných kovových plotoch sa často rieši presný výrez, do ktorého sa skrinka osadí bez nutnosti dodatočných úprav.
• Osadenie elektromerovej skrine do plota: Dôležité normy a výška: Osadenie elektromerovej skrine do plota musí rešpektovať predpísanú výšku a umiestnenie. Zvyčajne sa elektrická skrinka v plote osádza tak, aby spodná hrana bola v stanovenej výške nad terénom, čo umožňuje pohodlný prístup a bezpečnú manipuláciu. Zároveň je dôležité, aby bola skrinka chránená pred priamym zatekaním vody a mechanickým poškodením. Správne osadený elektromer v plote výrazne znižuje riziko problémov pri revízii.
• Umiestnenie elektrickej skrinky v plote (súlad s revíziou): Umiestnenie elektrickej skrinky do plota by malo byť riešené už pri návrhu oplotenia. Ideálne je, ak je plot skrinka na elektromer do plotu situovaná v blízkosti vjazdu alebo bránky, kde je jednoduchý prístup a zároveň nenarúša celkový vzhľad plotu. Správne navrhnutá rozvodná skriňa do plotu uľahčuje revízne kontroly a minimalizuje potrebu dodatočných zásahov.

Hlavný istič a plombovanie

Je nevyhnutné zdôrazniť, že hlavný istič nie je štandardnou súčasťou väčšiny dodávaných elektromerových rozvádzačov a musíte si ho dokúpiť samostatne. Pri výbere hlavného ističa sa musíte riadiť hodnotou, ktorú vám schválila distribučná spoločnosť elektriny. Táto hodnota závisí od typu vašej prípojky a predpokladaného maximálneho odberu elektriny. Pre domy bez elektrického vykurovania sa často používa trojfázový 25 A istič s charakteristikou B, ale pri vyššom odbere môže byť potrebný silnejší istič. Hlavný istič musí byť plombovateľný vo vypnutom stave.

Dôležité upozornenie: Elektromer a hlavný istič sú plombované komponenty. Akékoľvek neoprávnené zásahy do plombovanej časti vám môžu spôsobiť sankcie od distribútora elektriny. Preto je absolútne nevyhnutné, aby montáž elektromerového rozvádzača, pripojenie elektromera a hlavného ističa vykonával len kvalifikovaný elektrotechnik. Sami do týchto častí nezasahujte.

Rozvádzače za elektromerom

Okrem elektromerových rozvádzačov existujú aj rozvádzače (rozvodnice) umiestnené za elektromerom. Do týchto rozvádzačov sa sústreďujú všetky istiace prístroje (poistky, ističe, chrániče), stykače, relé a iné komponenty, ktoré zabezpečujú distribúciu elektriny v rámci objektu.

Praktické porovnanie a výber elektromerových rozvádzačov

Na trhu existuje široká ponuka elektromerových rozvádzačov od rôznych výrobcov, ako sú SFOS, SEZ Krompachy, HASMA, ETI, Eaton a ďalší. Pri porovnávaní konkrétnych modelov sa zamerajte na nasledujúce parametre:

• Výrobca a oblasť pôsobnosti: Uistite sa, že rozvádzač je určený pre vašu distribučnú oblasť.
• Typ montáže: Zvoľte vhodný typ podľa vašich podmienok.
• Počet fáz a taríf: Vyberte konfiguráciu, ktorá zodpovedá vašim potrebám.
• Maximálny počet elektromerov: Ak potrebujete viacero meracích bodov.
• Maximálny prúd ističa: Skontrolujte kompatibilitu s vaším hlavným ističom.
• Rozmery: Zohľadnite priestorové možnosti.
• Materiál a odolnosť: Plastové rozvádzače sú bežné a odolné.
• Cena: Porovnajte ponuky, ale nezabúdajte na kvalitu a súlad s normami.

V tabuľke nižšie nájdete prehľad niektorých populárnych typov elektromerových rozvádzačov na slovenskom trhu, ktoré vám môžu pomôcť pri rozhodovaní. Tieto prehľady sú orientačné a vždy je potrebné si overiť aktuálne parametre a dostupnosť u konkrétneho predajcu.

Pri výbere sa neváhajte obrátiť na odborníkov alebo predajcov, ktorí vám radi poradia s výberom najvhodnejšieho elektromerového rozvádzača pre vaše konkrétne potreby a podmienky. Montáž smie vykonávať len kvalifikovaný elektrotechnik v súlade s normami STN.
