Komplexný sprievodca výberom elektromerového rozvádzača

Výber správneho elektromerového rozvádzača je kľúčovým krokom pri realizácii elektrickej prípojky k vášmu domu, chate alebo inému objektu. Tento komponent slúži nielen ako "meracie miesto" pre váš elektromer, ale zároveň predstavuje aj hlavný istič a centrálny bod pre pripojenie celej vašej elektroinštalácie. Elektromerové rozvádzače tvoria akúsi vstupnú bránu prívodných káblov do našich domov, bytov, ale aj priemyselných či iných objektov.

Vzhľadom na jeho dôležitosť a zodpovednosť, ktorú so sebou nesie, je nevyhnutné pristupovať k jeho výberu s náležitou starostlivosťou a informovanosťou. Proces výberu nie je len o estetike či cene, ale predovšetkým o dodržaní prísnych technických noriem, pripájacích podmienok konkrétnej distribučnej spoločnosti a zabezpečení bezpečnej a spoľahlivej prevádzky vašej elektrickej siete.

Čo je elektromerový rozvádzač a prečo je dôležitý?

Elektromerový rozvádzač, často označovaný aj ako "skriňa na elektromer" alebo "meracia skrinka", je špecializovaná elektrická skriňa navrhnutá na bezpečné a funkčné umiestnenie elektromera, hlavného ističa a ďalšieho potrebného elektroinštalačného materiálu. Je predpripravený na montáž elektromeru či ďalších pomocných zariadení, vrátane kompletného značenia v zmysle aktuálne platných STN.

Jeho hlavnou úlohou je zabezpečiť presné meranie spotreby elektrickej energie a zároveň poskytnúť prvotnú ochranu celej inštalácie pred prepätím a preťažením pomocou hlavného ističa. Osadený je elektromerom a hlavným ističom, prípadne modulom spínajúcim spotrebiče využívajúce tzv. nočný prúd. Elektromerový rozvádzač je kľúčovým prvkom elektrickej prípojky, ktorý slúži ako ''meracie miesto'' a ''hlavný istiaci bod''.

Základné funkcie elektromerového rozvádzača

Základné funkcie elektromerového rozvádzača zahŕňajú:

• Meranie spotreby: Umožňuje inštaláciu elektromera, ktorý zaznamenáva množstvo spotrebovanej elektrickej energie.
• Hlavné istenie: Obsahuje hlavný istič, ktorý slúži ako prvá a najdôležitejšia úroveň ochrany celej elektroinštalácie. V prípade poruchy alebo preťaženia siete istič automaticky preruší dodávku elektriny.
• Pripojovací bod: Slúži ako rozhranie medzi verejnou distribučnou sieťou a vnútornou elektroinštaláciou objektu.
• Ochrana: Chráni citlivé meracie a spínacie prvky pred poveternostnými vplyvmi, mechanickým poškodením a neoprávneným zásahom.

Vzhľadom na tieto funkcie je zrejmé, že elektromerový rozvádzač nie je možné vyrobiť "na kolene" alebo improvizovať. Musí spĺňať prísne technické normy a špecifické požiadavky distribučnej spoločnosti, ktorá prevádzkuje elektrickú sieť vo vašej lokalite. V prvom rade musí elektromerový rozvádzač spĺňať požiadavky platných technických noriem (ďalej v texte ako STN) a distribučnej spoločnosti. Po zložení musí prejsť skúškami a výrobca k nemu musí vydať aj vyhlásenie o zhode s normami a protokol o kusovej skúške.

Výber podľa distribučnej oblasti: Kľúč k súladu s normami

Jedným z najdôležitejších kritérií pri výbere elektromerového rozvádzača je jeho kompatibilita s distribučnou spoločnosťou vo vašej lokalite. Na Slovensku pôsobí niekoľko distribučných spoločností, pričom každá z nich má svoje vlastné technické pripájacie podmienky a špecifické požiadavky na usporiadanie a zapojenie elektromerových rozvádzačov.

Pre Západoslovenskú distribučnú (ZSD) a Východoslovenskú distribučnú (VSD) sú k dispozícii modely, ktoré spĺňajú tzv. "spoločné technické pripájacie podmienky". Pre oblasť Stredoslovenskej distribučnej (SSD) sú tiež dostupné špecifické certifikované rozvádzače. Musíte si zistiť, aká distribučná spoločnosť u vás (tj. v lokalite odberného miesta) pôsobí, pretože rôzne distribučné spoločnosti majú na elektrické prípojky rôzne požiadavky.

Dôležité je si uvedomiť, že distribučné spoločnosti sa starajú o prevádzku rozvodnej siete, zatiaľ čo dodávateľom elektriny, ktorý vám posiela faktúry, môže byť iná spoločnosť (napríklad ZSE, SPP, Magna, Elgas a iné). Požiadavky na elektromerový rozvádzač sa však viažu práve na distribučnú spoločnosť.

Pri výbere sa preto riaďte nasledujúcimi odporúčaniami:

1. Identifikujte svoju distribučnú oblasť.
2. Vyberte rozvádzač certifikovaný pre danú oblasť.
3. Preštudujte si technické pripájacie podmienky.

Niektorí výrobcovia, ako napríklad HASMA, ponúkajú elektromerové rozvádzače certifikované priamo pre konkrétne distribučné oblasti, čo vám uľahčí výber a zabezpečí súlad s predpismi. V minulosti napríklad ZSD (ZSE) vyžadovala okienko na rozvádzači, avšak od roku 2025 sú okienka na dverách pre oblasť západoslovenskej distribúcie oficiálne zakázané. Aj preto je dôležité sledovať aktuálne podmienky.

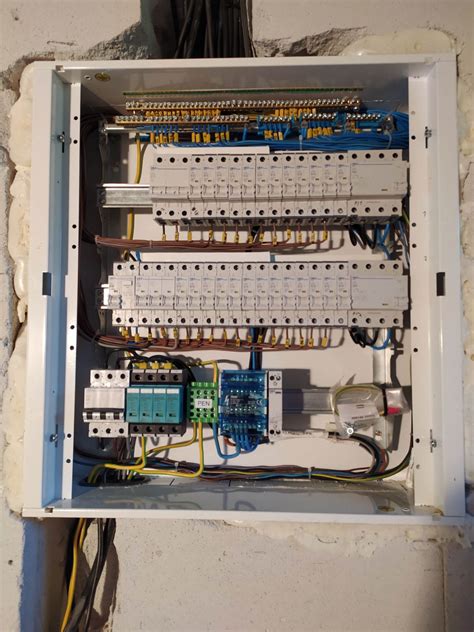

Typy montáže: Kde bude váš rozvádzač umiestnený?

Umiestnenie elektromerového rozvádzača je rovnako dôležité ako jeho typ a musí byť odsúhlasené distribučnou spoločnosťou, zvyčajne v rámci schváleného projektu elektrickej prípojky. Skrinka na elektromer musí byť umiestnená na hranici pozemku, na verejne prístupnom mieste, aby umožňovala prístup pracovníkom distribučnej spoločnosti.

Existujú štyri hlavné typy montáže:

• Nástenné elektromerové rozvádzače: Tieto rozvádzače sú určené na montáž na povrch steny. Sú vhodné tam, kde je možnosť pripevnenia na pevnú konštrukciu v súlade s požiadavkami distribučnej spoločnosti.
• Zapustené (pod omietku) elektromerové rozvádzače: Tieto rozvádzače sa montujú priamo do steny alebo do múrika. Vyžadujú stavebné úpravy, ale poskytujú elegantnejší vzhľad a lepšiu ochranu. Sú ideálne pre moderné stavby alebo rekonštrukcie.
• Pilierové elektromerové rozvádzače: Tieto rozvádzače sú špeciálne navrhnuté na montáž do zeme. Zvyčajne majú v spodnej časti tzv. "zemný diel" v tvare písmena U, ktorý zabezpečuje ich stabilitu. Sú vhodné pre miesta, kde nie je možné použiť iné typy montáže, alebo kde sa plánuje osadenie priamo do terénu.
• Rozvádzače na plot či múrik: Niektoré typy rozvádzačov sú prispôsobené na montáž priamo do plota alebo na múrik, čím sa efektívne integrujú do oplotenia pozemku.

Pri výbere typu montáže zohľadnite nielen požiadavky distribučnej spoločnosti, ale aj stavebné možnosti vášho pozemku a celkový dizajn okolia. Je dôležité, aby rozvádzač nebol voľne zavesený, ale pevne a bezpečne upevnený na zvolenom podklade alebo konštrukcii. Ak nebude skrinka na elektromer do steny či do plota zamurovaná, musíte ju pripevniť na nejaký podstavec či konštrukciu, nemôže voľne visieť.

Počet fáz a taríf: Prispôsobenie vašim potrebám

Ďalším kľúčovým faktorom pri výbere elektromerového rozvádzača je počet fáz a potreba dvojtarifného merania.

Jednofázové vs. trojfázové pripojenie

• Jednofázové elektromerové rozvádzače sú určené pre objekty s nízkou spotrebou elektriny alebo tam, kde je dostupné iba jednofázové pripojenie. Typicky sa používajú pre garáže, chaty, malé rodinné domy alebo predajné stánky. Hodí sa pre napájanie objektov s malým odberom elektriny, kde je a aj bude iba jednofázová prípojka.
• Trojfázové elektromerové rozvádzače sú štandardom pre väčšinu rodinných domov, komerčných a priemyselných budov s vyššou spotrebou elektrickej energie. 3 fázy nájdete vo väčšine rodinných domov, komerčných či priemyselných budov.

Jednotarifné vs. dvojtarifné meranie

• Jednotarifné meranie znamená, že cena za elektrickú energiu je počas celého dňa rovnaká. Tento typ je vhodný pre objekty, kde sa elektrina nevyužíva na intenzívne vykurovanie alebo nabíjanie elektromobilov.
• Dvojtarifné meranie umožňuje využívať nízku (lacnejšiu) sadzbu elektriny počas denných hodín (tzv. "nočný prúd") a počas víkendov. Na využitie dvojtarifného merania je potrebný dvojtarifný elektromerový rozvádzač, ktorý má priestor na osadenie modulu hromadného diaľkového ovládania (HDO) a na príslušné svorky. Toto riešenie je ideálne pre domácnosti, ktoré využívajú elektrické vykurovanie (elektrické kotly, tepelné čerpadlá, podlahové vykurovanie), nabíjajú elektromobily, alebo majú iné vysoké energetické nároky počas nízkej tarify.

Odporúčame konzultovať potrebu dvojtarifného merania s projektantom elektroinštalácie alebo kvalifikovaným elektrikárom, aby ste mohli optimálne využiť potenciál lacnejšej elektriny.

Elektromerový rozvádzač pre viacero elektromerov

V prípadoch, ako sú dvojdomy, bytové domy, skupiny garáží alebo viaceré nájomné priestory, môže byť ekonomicky výhodnejšie použiť jeden elektromerový rozvádzač pre viacero elektromerov. Tieto rozvádzače sú navrhnuté tak, aby pojali dva, tri alebo dokonca aj viac elektromerov a zároveň umožňovali pripojenie jedného spoločného prívodného kábla od prípojky. Elektromerový rozvádzač pre 2 elektromery či viac elektromerov sa hodí pre dvojdomy, trojdomy, malé bytovky, skupiny garáží, záhradných chatiek, budov s viacerými nájomcami a pod. Veľkou výhodou je, že ušetríte na samotnom rozvádzači, ktorý je lacnejší ako samostatné elektromerové skrine.

Materiál a odolnosť elektromerového rozvádzača

Hoci názov "plechový elektromerový rozvádzač" môže naznačovať kovovú konštrukciu, v súčasnosti sa drvivá väčšina elektromerových rozvádzačov vyrába z vysokoodolných plastových materiálov. Väčšina moderných elektromerových rozvádzačov je vyrobená z plastu plneného sklenenými vláknami (napríklad tvrdený polyester so sklolaminátom).

Tento materiál je obľúbený pre svoju dobrú elektrickú izoláciu, samozhášavosť a odolnosť voči poveternostným vplyvom, ako je intenzívny dážď či krupobitie. Jednou z nevýhod plastových skriniek môže byť, že po niekoľkých rokoch vystavenia priamemu slnečnému žiareniu sa na ich povrchu môžu objaviť tmavšie škvrny. Dôležité však je, že tieto zmeny vzhľadu nemajú vplyv na pevnosť a funkčnosť materiálu, nakoľko materiál rozvádzača sa tým nijako neoslabuje. Výrobcovia ako SFOS a SEZ Krompachy berú spätnú väzbu od zákazníkov vážne a pracujú na inováciách, ktoré by tento problém v budúcnosti mohli odstrániť.

Bezpečnosť na prvom mieste: Hlavný istič a plombovanie

Je nevyhnutné zdôrazniť, že hlavný istič nie je štandardnou súčasťou väčšiny dodávaných elektromerových rozvádzačov a musíte si ho dokúpiť samostatne. Pri výbere hlavného ističa sa musíte riadiť hodnotou, ktorú vám schválila distribučná spoločnosť elektriny. Táto hodnota závisí od typu vašej prípojky a predpokladaného maximálneho odberu elektriny. Pre bežné rodinné domy bez elektrického vykurovania sa často používa trojfázový 25 A istič s charakteristikou B, ale pri vyššom odbere môže byť potrebný silnejší istič. Hlavný istič musí byť plombovateľný vo vypnutom stave.

Dôležité upozornenie: Elektromer a hlavný istič sú plombované komponenty. Akékoľvek neoprávnené zásahy do plombovanej časti vám môžu spôsobiť sankcie od distribútora elektriny, nehovoriac o možnom úraze elektrickým prúdom, ktorý vás môže aj zabiť. Preto je absolútne nevyhnutné, aby montáž elektromerového rozvádzača, pripojenie elektromera a hlavného ističa vykonával len kvalifikovaný elektrotechnik. Sami do týchto častí nezasahujte.

Vnútorné vybavenie a komponenty elektromerového rozvádzača

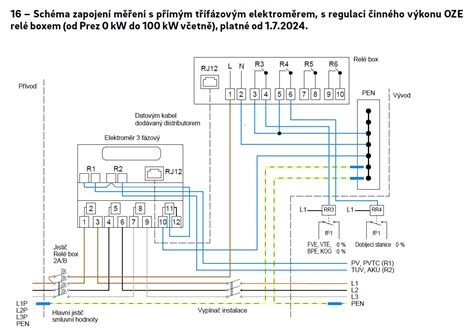

Elektromerový rozvádzač obsahuje svorky na zapojenie elektromera, pripojenie prípojkovej skrinky a pripojenie meraného objektu (napr. domu). Zo stĺpa so vzdušným vedením vedie kábel k prípojkovej skrinke pripevnenej na stĺpe. Z elektromerového rozvádzača potom ide kábel do hlavného rozvádzača objektu (napr. domu), kde je už prívod rozdelený na jednotlivé zásuvkové, svetelné a iné okruhy so svojimi ističmi.

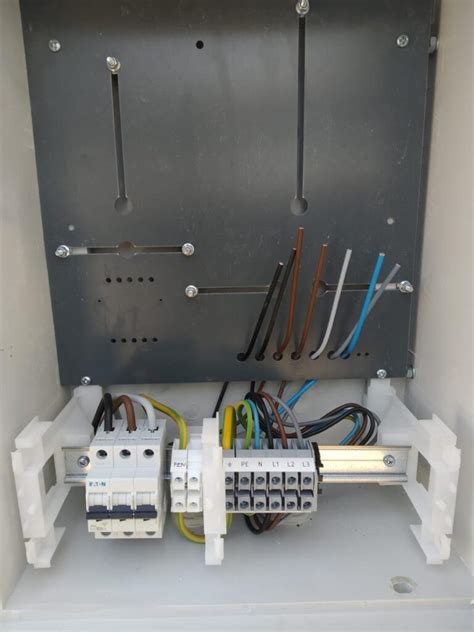

Rozvádzač ďalej obsahuje plastovú montážnu dosku z nehorľavého materiálu, ktorá je vykáblovaná vodičmi. Jej súčasťou je tiež DIN lišta, na ktorej sú osadené svorky na pripojenie prívodného kábla, svorka pre uzemnenie a ističe. Tento celok je zabezpečený krytom, ktorý musí byť zaplombovaný. Povinnou súčasťou elektromerového rozvádzača sú tiež označovacie štítky, ktoré obsahujú názov výrobcu, typ a jedinečné výrobné číslo. Dvere elektromerového rozvádzača sú osadené zámkom na kľúč v tvare štvorca s rozmerom 6x6 mm.

Okrem hlavného ističa, ktorý dodáva zákazník, je potrebné zakúpiť aj svorku SR03, ktorou sa napojí privedený uzemňovací oceľový drôt FeZn s priemerom 10 mm. Pre spojenie uzemňovacieho drôtu s rozvádzačom je potrebný ohybný žltozelený vodič CYA16 (prípadne kompletný adaptér pre uzemnenie rozvádzača), ktorý je zložený zo svorky SR03 a 30 cm dlhého zelenožltého vodiča CYA16. Na jeho druhej strane je dutinka, ktorá sa pripája do zemniacej svorky v rozvádzači. Pre zapojenie rozvádzača bude potrebný krížový a plochý skrutkovač pre upevnenie krytov a imbusový kľúč 5 na pripojovacie svorky.

Praktické porovnanie a výber

Na trhu existuje široká ponuka elektromerových rozvádzačov od rôznych výrobcov, ako sú SFOS, SEZ Krompachy, HASMA, ETI, Eaton a ďalší. Pri porovnávaní konkrétnych modelov sa zamerajte na nasledujúce parametre: Výrobca a oblasť pôsobnosti, Typ montáže, Počet fáz a taríf, Maximálny počet elektromerov, Maximálny prúd ističa, Rozmery, Materiál a odolnosť a Cena.

Napríklad, pre malé objekty bez elektrického vykurovania môže byť ideálny jednofázový jednotarifný rozvádzač od SEZ Krompachy alebo SFOS. Pre domy s elektrickým vykurovaním a potrebou využívať lacnejší nočný prúd je vhodnejší trojfázový dvojtarifný rozvádzač, napríklad od SEZ Krompachy. Ak potrebujete riešenie pre dvojdom, zvážte dvojelektromerový rozvádzač od SEZ Krompachy.

V tabuľkách nižšie nájdete prehľad niektorých populárnych typov elektromerových rozvádzačov na slovenskom trhu, ktoré vám môžu pomôcť pri rozhodovaní. Tieto prehľady sú orientačné a vždy je potrebné si overiť aktuálne parametre a dostupnosť u konkrétneho predajcu.

Prehľad vybraných elektromerových rozvádzačov na stenu/do steny/na plot

Prehľad vybraných pilierových elektromerových rozvádzačov na zahrabanie do zeme
